产品手册

E9(D)智慧消防主机使用说明书

2021.10.29

一、系统概述

E9(D)消防主机采用4.3寸触摸屏,具有良好的操作性。内嵌性能强大的CPU主控,性能稳定可靠。可通过4G网络将数据上传到百度云服务器,支持计算机软件管理、微信公众号进行远程接警及管理。该主机可与Lora探测器、433探测器、警号等设备组成火灾自动报警系统,最大限度减少火灾造成的生命危害和财产的损失。

二、功能及性能参数

1、产品功能概述

采用4.3寸TFT显示屏,带电阻触摸,分辨率为480*272。

最多支持300个防区:其中防区1-8可设置的防区类型为Lora防区、433防区、有线常闭、有线常开、10K常闭及10K+20K常闭;防区9-16可设置的防区类型为Lora防区、433防区、Lora警号;17-240可设置为Lora防区、433防区;防区241-300只支持433防区。

支持4G联网功能,通过MQTT协议与百度云服务器通信,支持远程接警及管理。

支持防区相关参数显示及防区参数配置。

配置参数信息支持掉电保存。

有线防区支持10K和20K电阻连接方式扩展为8个有线防区。(4个输入端口)

支持8组遥控器,每组遥控器可自学布防、撤防及复位功能。

报警输出接口为无源继电器输出,输出属性为常开。

支持多种密码权限设置。

支持密码、遥控器、监控中心、微信(公众号)对主机、防区进行布撤防。

支持存储200条报警纪录和200条操作纪录,并支持实时查询。

支持布撤防、报警等操作语音播报提示功能。

支持多种权限密码,1组编程密码、1组主密码、16组用户密码、300组防区密码。

支持Lora通讯距离最远为1km(空旷)、433通讯距离最远为80m。

2、电性能参数

输入电源:DC12V 2A

支持配置后备锂电池(11.1V),默认不标配

主机板功耗:静态电流:约130mA; 报警电流:约200mA

继电器输出:无源常开输出,接点容量DC12V 1.0Amax

433M参数:433MHz,编码方式1527,震荡电阻220KΩ

Lora参数:433~435MHz

工作温度:-10~55℃

外观尺寸 :245*215*60mm

三、系统接线说明

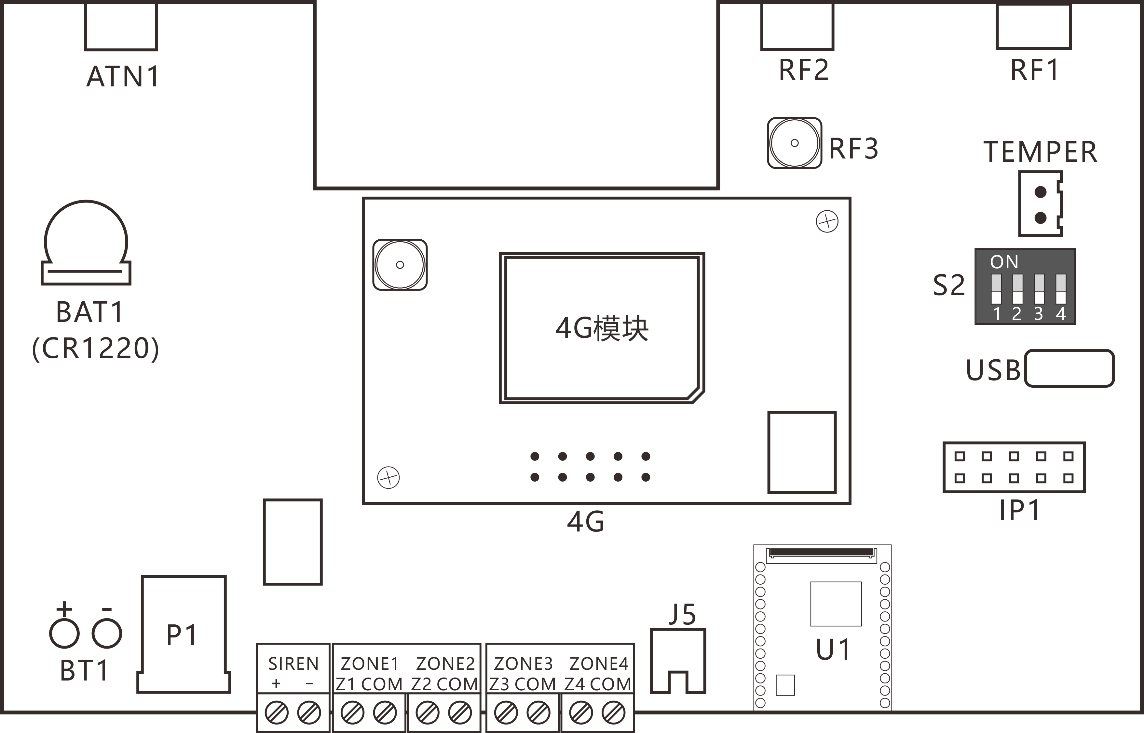

1、主机PCB布局及接口说明

E9(D)智慧消防主机使用说明书

电源接口:P1接圆头2.1mm电源(DC12V2 A);

天线接口:ATN1接433MHz拉杆天线,RF1接Lora天线,RF2接4G天线,RF3接4G模块天线;

后备电池接口:BT1接12V锂电池;

警号接口:SIREN(无源继电器输出);

防区接口:ZONE1~4为四组有线防区的端口,COM为公共端;

防拆接口:TAMPER,接机壳的防撬开关;

4G接口:4G模块插座;

语音喇叭接口:J5,接主机标配的语音喇叭;

S2拨码开关:1-恢复主密码为出厂值123456;2-预留;3-重新校正电阻屏;4-测试模式;

BAT1加上CR1220的3V纽扣电池;

U1为核心板,自带TF卡槽,可插入TF卡,进行主机程序升级;

IP1接口:预留;

2、有线防区接线说明

1)常开方式(支持4个防区)

 E9(D)智慧消防主机使用说明书

2)常闭方式(支持4防区)

 E9(D)智慧消防主机使用说明书

3)串接10K电阻常闭方式(支持4个防区)

E9(D)智慧消防主机使用说明书

4)串接10K+20K电阻常闭方式 (支持8个防区)

E9(D)智慧消防主机使用说明书

四、密码权限说明

系统拥有多种权限密码,各种权限说明如下:

E9(D)智慧消防主机使用说明书

五、操作说明

1、主页面显示如下:

 E9(D)智慧消防主机使用说明书

时钟:显示系统当前日期、星期、时钟等信息;

系统信息:显示软件版本号、设备ID(本机MAC)、网络  注册状态及服务器连接状态;

系统设置:系统菜单参数配置界面,如设置了密码,进入需要输入密码;

系统复位:可恢复系统的当前所有异常状态(实际已恢复的状态);

系统布/撤防:对系统布防或撤防操作。

电池图标:右上角的电池图标指示当前备用电池的电量。

数字“30”:右上角的数字30表示4G网络的信号强度 ,一般信号强度30的值是很理想的,信号强度最高不超过32。如果显示“99”,而且4G的图标显示红色,表示当前没连接上网络或未插卡。

防区状态:指示所有防区、系统的当前状态或异常状态;

防区状态显示系统所有防区状态信息。如:报警、被撬、故障、防区属性、布撤防状态等;

防区状态页面显示如下:

 E9(D)智慧消防主机使用说明书

2、系统设置页面如下:

 E9(D)智慧消防主机使用说明书

2.1、防区设置

设置防区类型、防区属性、是否开启等相关参数。

 E9(D)智慧消防主机使用说明书

防区设置表如下:

E9(D)智慧消防主机使用说明书

防区说明:最多支持300个防区:其中防区1-8可设置的防区类型为Lora防区、433防区、有线常闭、有线常开、10K常闭及10K+20K常闭;防区9-16可设置的防区类型为Lora防区、433防区、Lora警号;17-240可设置为Lora防区、433防区;防区241-300只支持433防区。

2.2、延时设置

设置报警时间(报警语音和继电器输出时间)、布防延时(布防延时时间)、在线时间(针对Lora设备的在线检测时间)

E9(D)智慧消防主机使用说明书

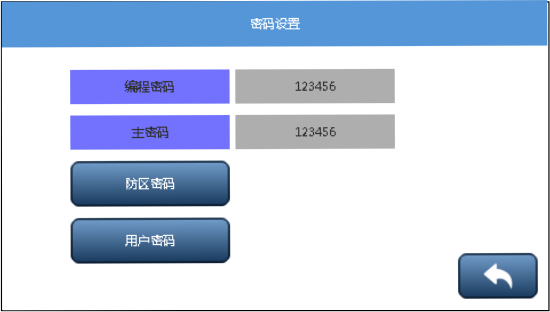

2.3、密码设置

密码设置:多种权限的密码设置。编程密码(默认123456)、主密码(默认123456)、用户密码(16组)、防区密码(300个)

E9(D)智慧消防主机使用说明书

编程密码:只能对系统编程、修改系统参数设置,无法对系统进行布防、撤防、消警等操作。

主密码:对整个系统操作,包括布防、撤防、消警、编程修改系统参数等。

用户密码:只能对系统进行布防、撤防、消警等操作。

2.4、记录查询

包含“报警记录”和“操作记录”查询。系统最大支持存储200条报警纪录和200条操作纪录。

 E9(D)智慧消防主机使用说明书

2.5、时间日期设置

设置系统时间和日期。

2.6、433遥控自学

433遥控器的布防、撤防、留守布防(该功能预留,暂时未启用)、复位功能自学。

 E9(D)智慧消防主机使用说明书

遥控器对码说明:进到433遥控自学界面后选择对应的遥控器编号,选择布防或撤防,点击开始自学,长按遥控器对应按键,自学成功后会在自学框中显示已经自学的遥控器信息(默认为FF-FF-FF)。

自学时需将遥控器的每个按键- -对应自学到系统中。注意:自学时需每个遥控器对应编号自学,否则将不能正常使用。

2.7、433防区自学

最多支持300个433 无线防区自学。



E9(D)智慧消防主机使用说明书


无线探测器对码说明:进到433防区自学界面后选择对应的防区编号,点击开始自学,触发433无线探测器,自学成功后会在自学框中显示已经自学的探测器信息(默认为FF-FF-FF)。

注意:自学不能将多个探测器同时学到同一防区内,否则将不能正常使用,自学时以最后一个自学的探测器为准,如需要替换已经自学过的探测,需点自学界面的删除图标后再进行自学,预防出现防区窜码。

2.8、Lora防区自学

最多支持240个Lora设备,240个Lora防区自学和8个Lora警号自学,警号只能自学到9-16防区中。

 E9(D)智慧消防主机使用说明书

Lora对码说明:进到Lora防区自学界面后选择对应的防区编号,点击开始自学,触发Lora探测器,自学成功后会在自学框中显示已经自学的Lora设备信息(默认为FF-FF-FF-FF-FF-FF)。

注意:Lora设备在自学时不能将多个设备同时自学到同一个防区中,如将多个设备同时自学到同一防区后会出现无法定位到报警的Lora设备的情况。

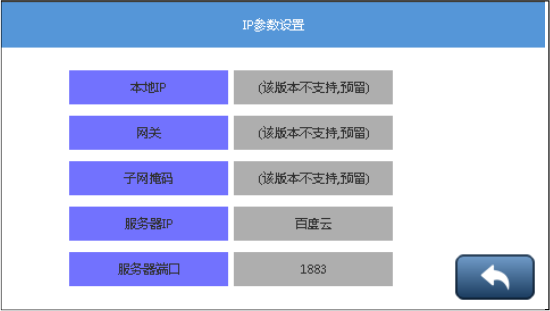

2.9、IP参数设置:预留

该主机目前是4G版本,相关参数默认不需要设置,即自动连接到服务器。

 E9(D)智慧消防主机使用说明书

2.10、其它设置

设置软件升级、恢复出厂设置、重启系统及语音提示开关(在“其它设置”页面下)

1)软件升级:通过TF卡导入升级文件(厂商提供),在开机启动成功后,把TF卡插入到主机的TF卡槽,然后通过密码进入,点击软件升级,即可依照提示完成升级,完成后,拨出TF卡再点击重启系统即可自动完成系统升级,重新启动。注意必须先拔出TF卡再进行重新启动,否则会让系统进入停止状态,此时需要重新断电,再上电运行。

2)在该页面下,也可恢复出厂设置,注意恢复出厂后,所有数据和设置参数恢复到系统默认值。

六、其它注意事项

1)设备上电10秒内,系统被撬和欠压检测无效。

2)设备上电前,所有天线都必须接上,一分钟之内一般可连接上4G(时间长短与本地4G网络信号有关),可查看主界面的4G网络连接状态,详细可查看主页面里的“系统信息”可知4G是否注册成功、服务器是否已连接上。
