AL-238X 4G智能报警主机 编程使用手册

一、功能特点及电性能指标

1、 功能特点

· 支持200个防区，8个有线防区和192个无线防区。

· 支持16个无线遥控器。

· 主机自带2个可编程PGM输出。每个PGM输出支持DC12V 200mA，支持布防联动、报警联动、持续输出、脉冲输出、输出时间及脉冲次数可编程。

· 主机支持一个警号接口，警号接口可以设置有源输出或者无源输出。

· DC12V电源输入；1组辅助电源输出（DC12V 750mA）；1组备用蓄电池接口【交直流自动切换、欠压（10V）可识别，并上报中心】

· 支持4G网络上传中心接警软件和微信。

· ⽀持通过微信、短信及电话三种方式对主机进行编程。

· 支持通过短信、电话、微信及中心接警软件对主机远程控制和接警功能。

· ⽀持 8 组用户接警电话号码和 8 组用户接警短信号码。

· 支持每个防区报警拨打指定的用户电话和短信功能。

· 支持电话远程喊话、远程监听和对讲功能。

· 主机支持1个主密码（管理员密码）和1个编程密码，16个用户密码（布撤防密码）密码为6位数字。

· 支持设备和防区语音播报。

· 支持6组定时布防撤防功能，支持周一至周日定时权限可选。

· 智能语音提示功能，支持布撤防、编程、报警语音播报，防区播报内容同步防区名称（报警时采用“本地主机名称”+“防区名称”+“报警”组合）。

· 支持网络注册提示，自动播报当前信号强度值。

· 主机联网后支持自动校准北京时间。

· 支持布防提醒、欠压提醒、交流断电/恢复、延时防区触发提醒。

· 可以分别保存最近500条报警记录、操作记录

2、 电性能指标

· 输入电源：DC12V 2A

· 备用电池：11.1V 2AH锂电池

· 辅助输出：DC12V 750mA

· 主机静态功耗：＜100mA

· 报警状态：＜1500mA

· 报警输出口：DC12V 500mA

· PGM1：D12V 200mA

· PGM2：D12V 200mA

· 有线防区：线末电阻2.2 KΩ/10KΩ可选。

· 无线参数：433MHz，编码方式1527，震荡电阻220KΩ

· 工作温度：-10~55℃

· 机箱尺寸：255*2155*62mm

· 主机重量：≥1.7kg

二、主机连线说明

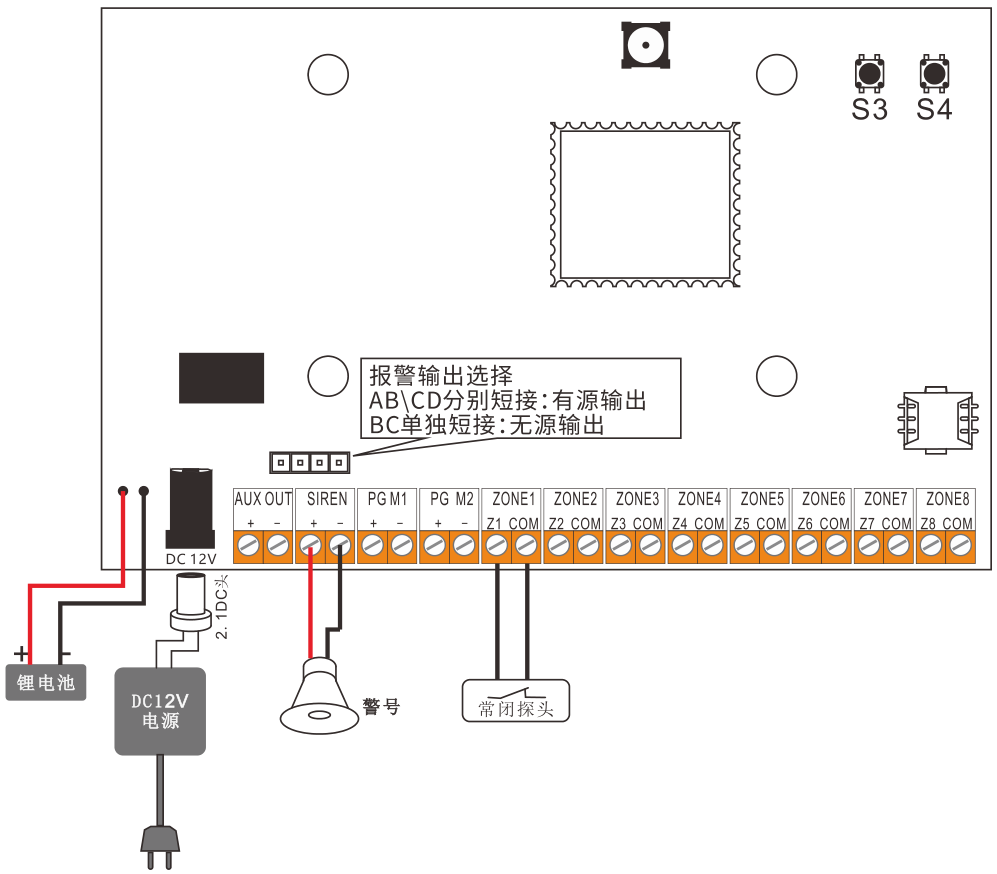

1、 主机接线图

2、 主机与电源的连接

主机出厂标配DC12V电源，将标配电源接到主机电源输入接口。

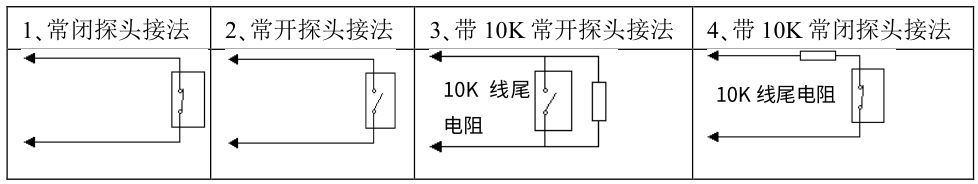

3、 主机与有线探测器的连接

说明：防区端口（防区1至防区8）默认接探测器的“常闭信号“；没有使用的的防区端子请用导线短接起来，

4、 主机与警号的连接

主机自带一个有源报警输出接口SIREN，可接12V 500mA功率以下的警号。警号的正极接主机SIREN+，警号的负极接主机SIREN-。

5、 主机与备用电池的连接

市电正常时，主板由电源供电；当市电停电或故障时，主机自动切换到备用电源供电；如果是独立于电池供电时，接好电池后按S2开关键3秒，就可以打开电池供电。

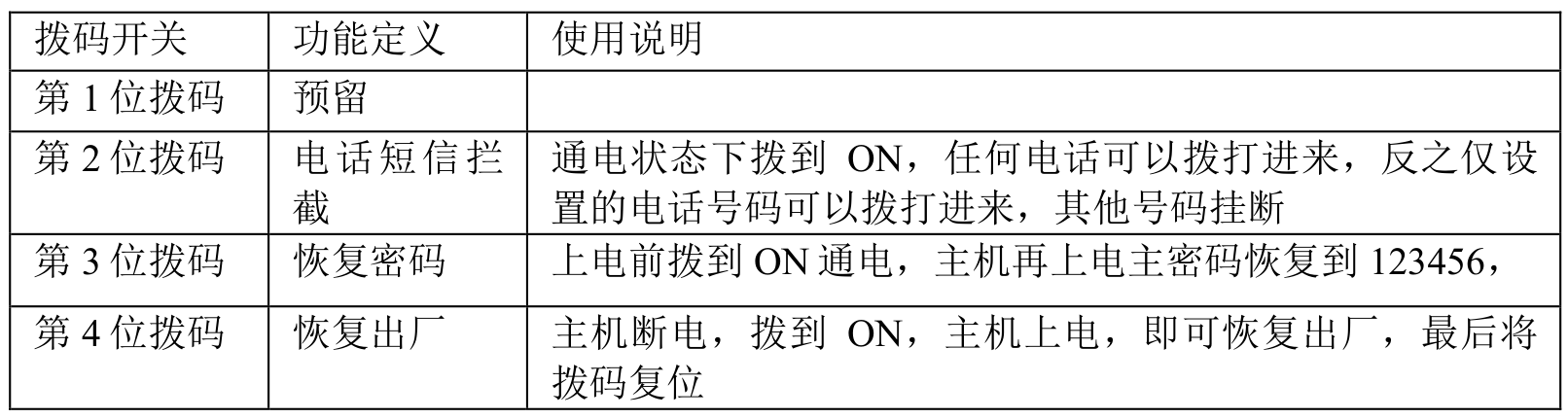

三、S5拨码开关说明

四、主机操作说明

1、开机自检说明

主机上电后自检，自检完成后会有语音提示“网络注册成功，信号值**”，如果60秒自检不成功，主机语音提示“4G网络故障”。

注：4G网络故障需检查电话卡有没有插好，卡是否开通4G高清通话Volte业务，卡是否支持4G联网业务，检测当地有没有4G信号覆盖。

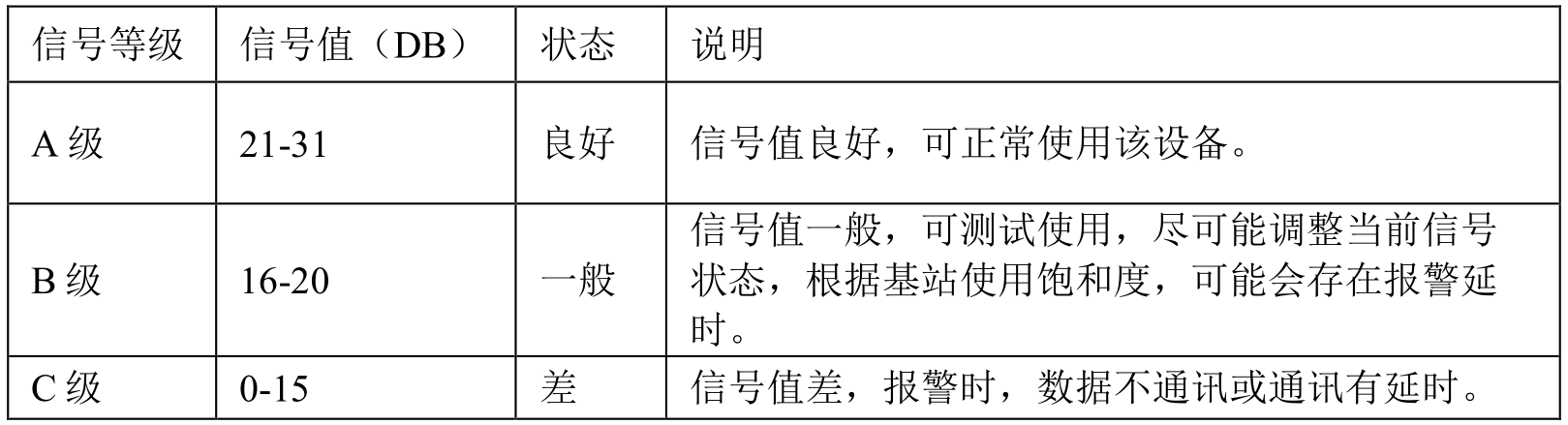

2、信号等级参考

说明：信号等级参考值，仅作为判断设备当前信号值的参考说明，不作为运营商的信号监测工具。

3、微信远程控制说明【请参考米警智慧管家小程序操作说明】

支持微信小程序远程布防、撤防、网络电话和网络短信功能。

4、短信远程控制说明

短信布防：发送格式“BF 123456”短信发送主机，主机返回短信“BF OK”。

短信撤防：发送格式“CF 123456”短信发送主机，主机返回短信“CF OK”。

5、手机/电话远程控制说明

通过手机或固定电话拨打主机电话号码，响铃N次后，主机接通，在手机或电话上连续按3次“#”健。听到“请输入密码”，输入密码（初始密码：123456）后主机提示“操作进入”才可对设备进行操作。

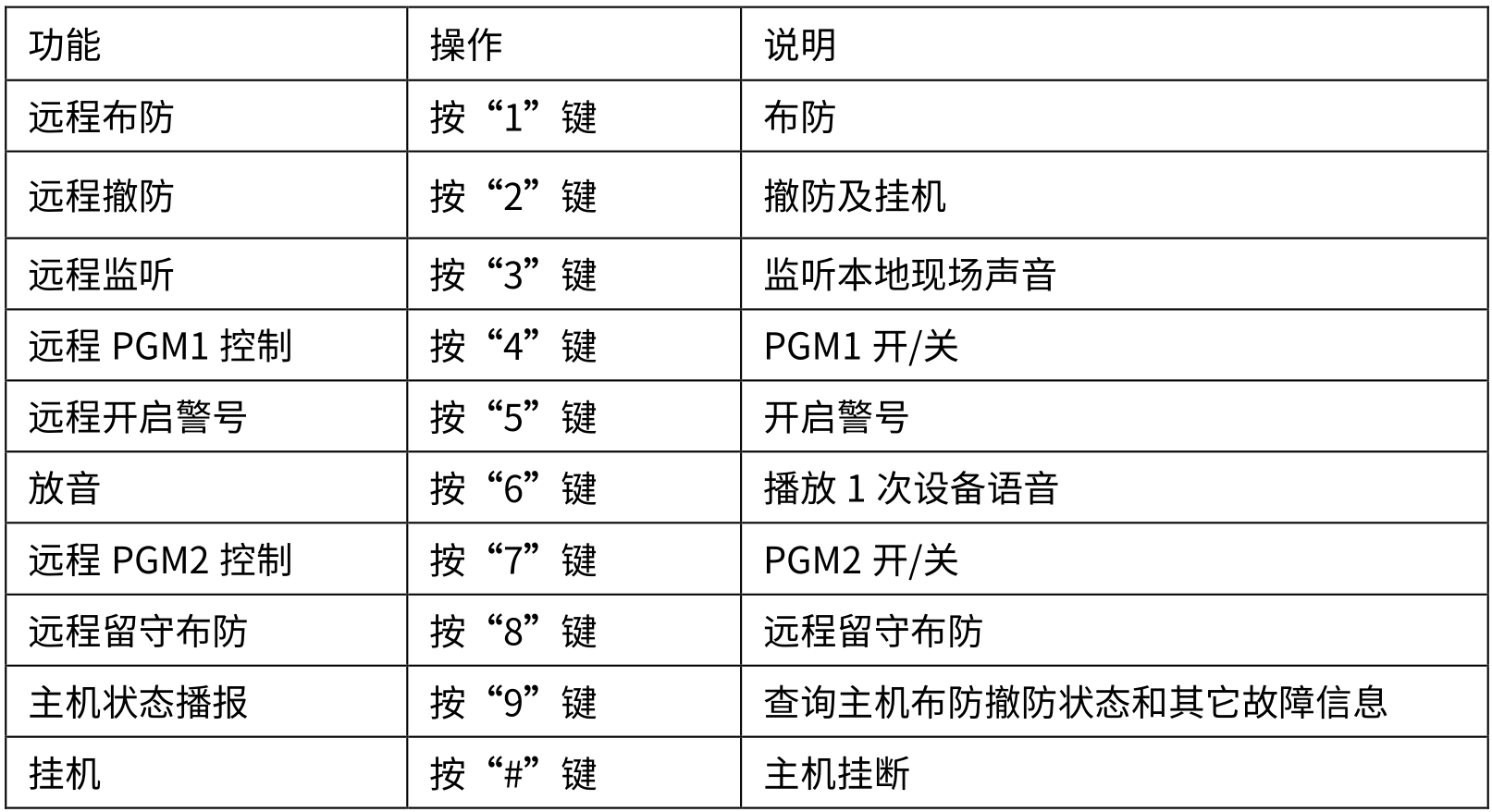

远程指令如下表：

注：主机远程指令操作需设备的硬件支持。

五、无线操作说明

1、无线遥控器自学

(1)、无线遥控器自学：长按【S3】键3秒后松开，语音提示“遥控无线自学进入”,短按【S3】键或【S4】键进行遥控1~8选择，语音提示“遥控*”,触发无线遥控器器任意键，语音提示“无线自学成功”,再短按【S3】键或【S4】键可继续学习，1分钟没操作自动退出学习状态。

(2)、删除无线遥控：删除所有无线遥控：长按【S3】键3秒后松开，进入“遥控学习模式”，长按【S4】键4秒后松开，语音提示【操作成功】,删除无线遥控(1~8)；切换至对应遥控器时，长按【S4】键4秒后松开，清除当前遥控器。

2、 无线防区自学

(1)、无线防区自学：长按【S3】键3秒后松开，语音提示“遥控无线自学进入”,再长按【S3】键3秒后松开，语音提示“防区无线自学进入”,短按【S3】键或【S4】键进行防区1~64选择，语音提示“防区*”,触发无线防区，语音提示“无线自学成功”,短按【S3】键或【S4】键可继续学习，1分钟没操作自动退出学习状

态。

(2)、删除无线防区：删除所有无线防区：长按【S3】键3秒后松开，语音提示“遥控无线自学进入”,再长按【S3】键3秒后松开，进入“无线防区学习模式”，长按【S4】键4秒后松开，语音提示【操作成功】,删除无线防区(1~64):切换至对应防区时，长按长按【S4】键4秒后松开，清除当前防区。

3、 退出无线自学

进入防区学习后，长按【S3】键3秒，即可退出无线学习模式或等1分钟后自动退出学习模式。

六、系统编程说明

1、主机编程说明

1)、手机小程序编程

>

>打开微信小程序，搜索“配置工具4G主机”进入；或扫描右侧二维码。

点击添加主机，扫描主机上面的二维码添加主机；

选择刚添加的设备进行登录；选择对应编程项进行修改，修改后点配置数据；

把需要的参数都配置完成后，点重启设备。

1)、手机短信编程

通过手机短信可对主机进行编程，可发送指令到主机，控制主机接受到正确的编程指令后，同步会发出回复信息。

举例1：设置报警电话和短信号码：139280121XX

 设置报警电话1：格式：CFG 123456 18 01 139280121XX

主机收到数据后回复信息：CFG 18 01 139280121XX OK

 设置短信号码1：格式：CFG 123456 30 01 139280121XX

主机回复信息：CFG 30 01 139280121XX OK

举例2：设置防区属性

 设置防区属性：格式：CFG 123456 59 01 *市*区*校园

主机回复信息：CFG 59 01 *市*区*校园 OK

2)、手机/电话远程编程（电话接通）

用手机或电话拨打主机的电话号码，响铃N次振铃后，主机自动接通，用户在手机或电话上面连续按3次#号后，听到“请输入密码”提示后输入密码，输入密码后按“#”号键进入编程
     （注：如主机处于布防状态时需撤防后方能进入编程），在编程状态进可按主机编程表中的操作格式进行编程。

举例1：设置报警电话和短信：139280121XX

进入编程后：设置电话1号码：18+01+139280121XX+#，设置短信1号码：30+01+139280121XX+#。

举例2：设置主机自带防区端子属性和防区属性

进入编程后：设置1防区端子设置常开：05+01+2#，设置防区1对讲防区：07+01+05#

注意：

每项的编程操作正确后，语音会提示“操作成功”。未提示操作成功，则设置不生效。

主机需要“修改设备名称和防区名称”时，此方法不可支持，需采用短信或小程序进行设置。

2、主机编程表及默认值

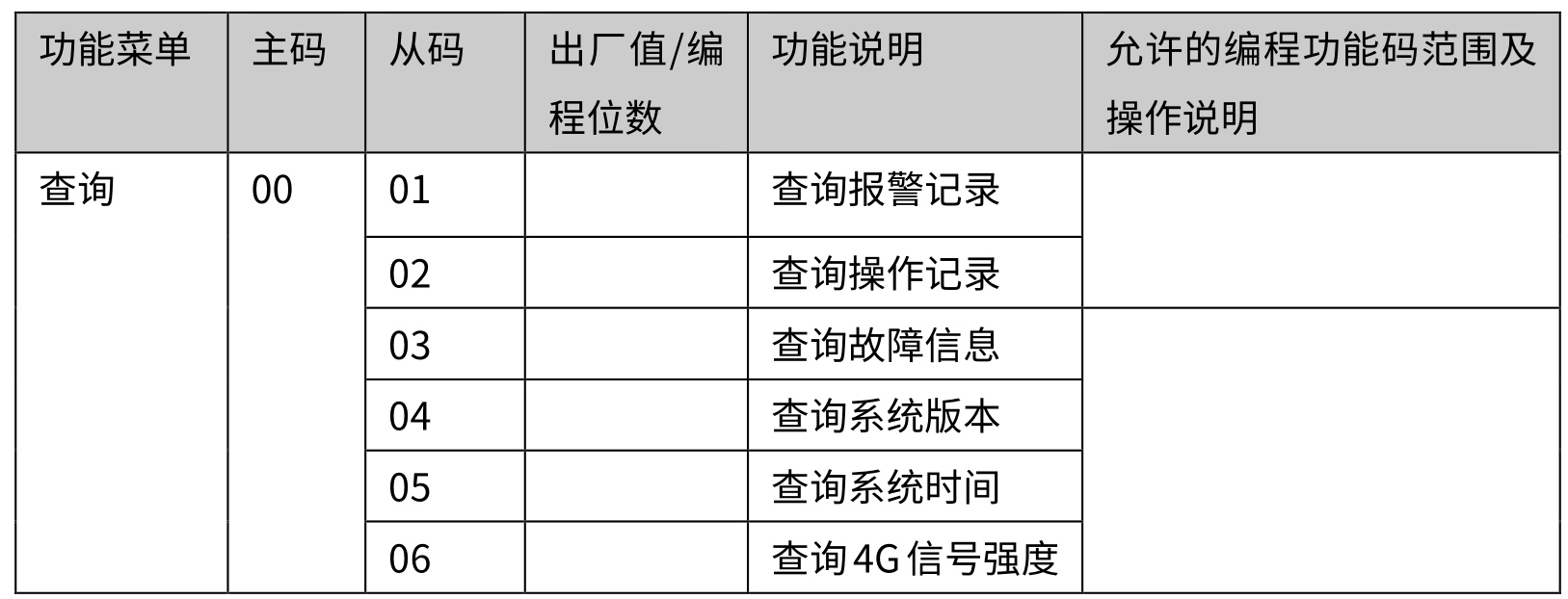

主机查询表：

注：下表所有操作只有在电话编程时才能与之一一对应，小程序编程项中展示的功能项与之有些差异，具体操作请与小程序菜单功能展示为主。

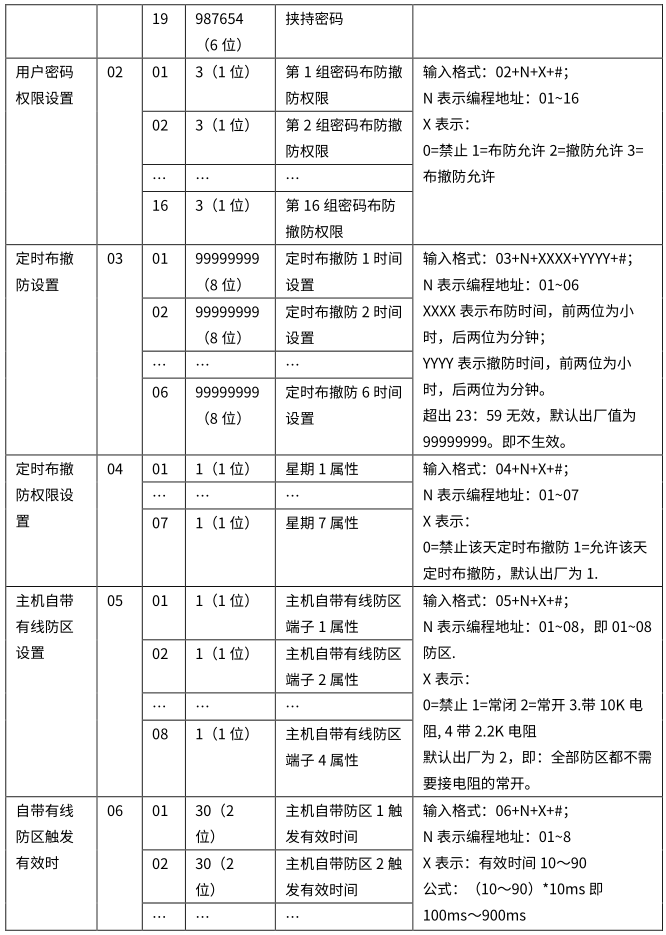

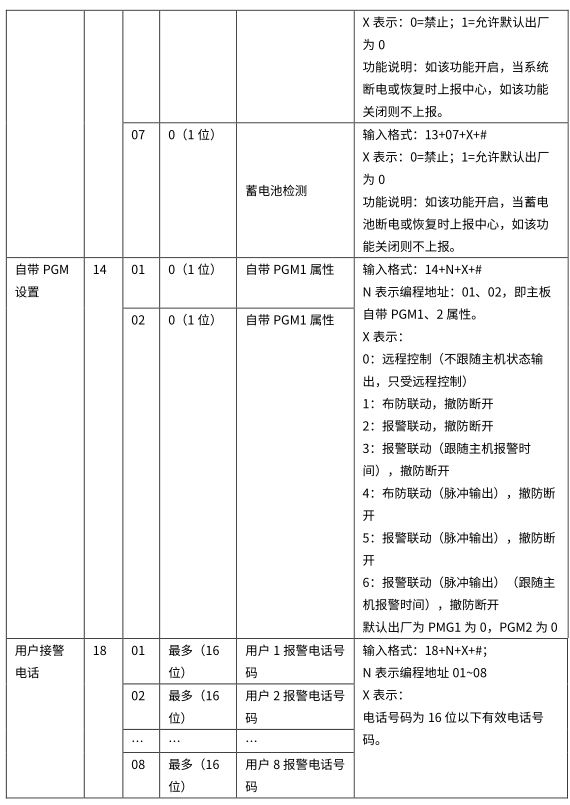

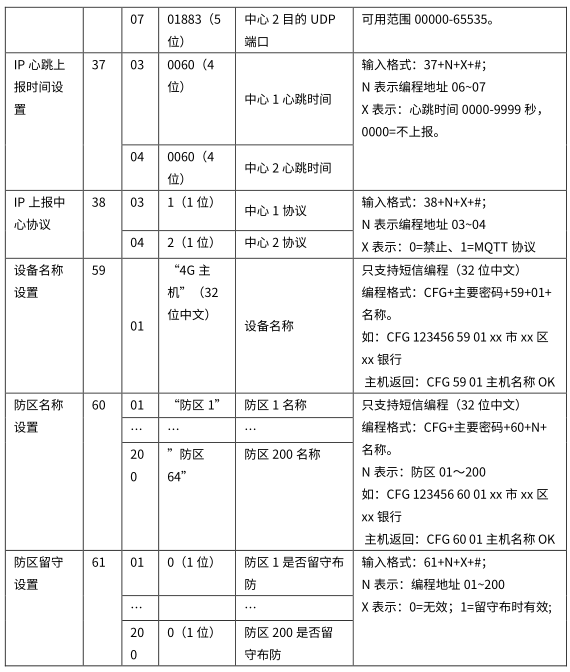

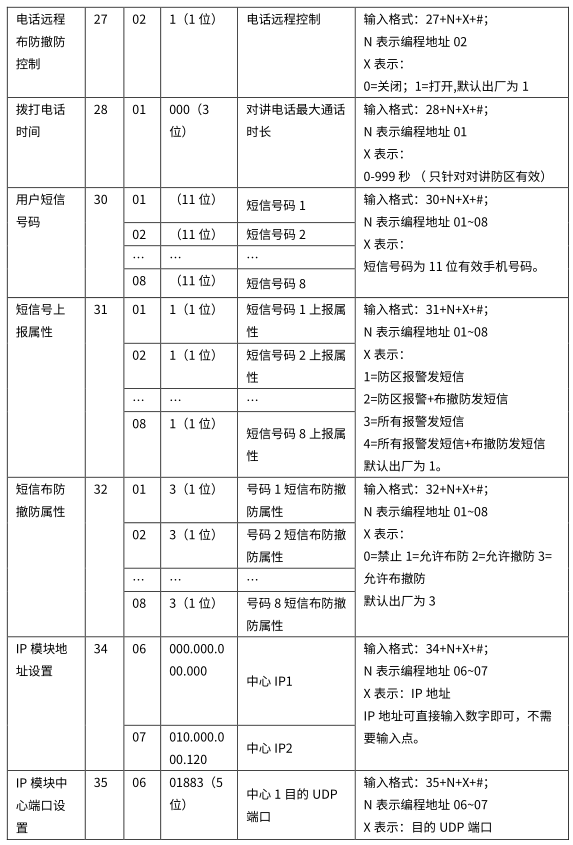

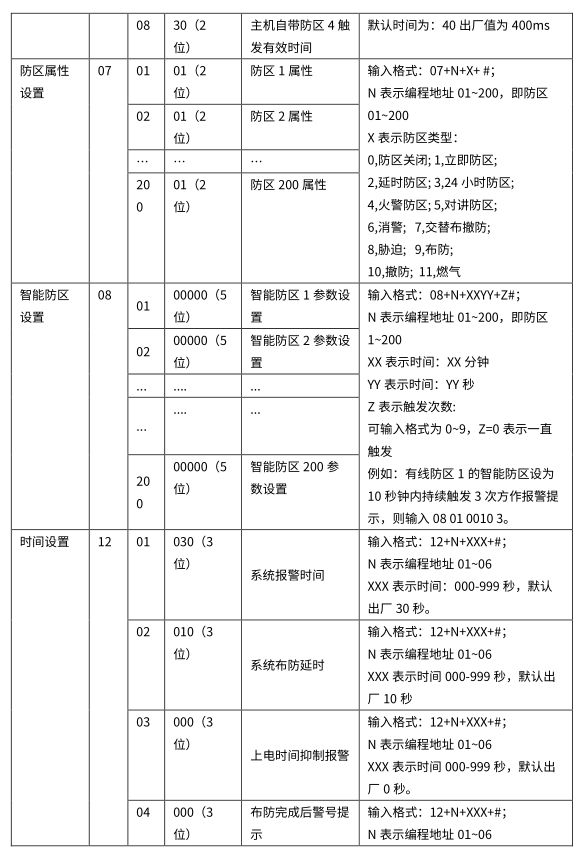

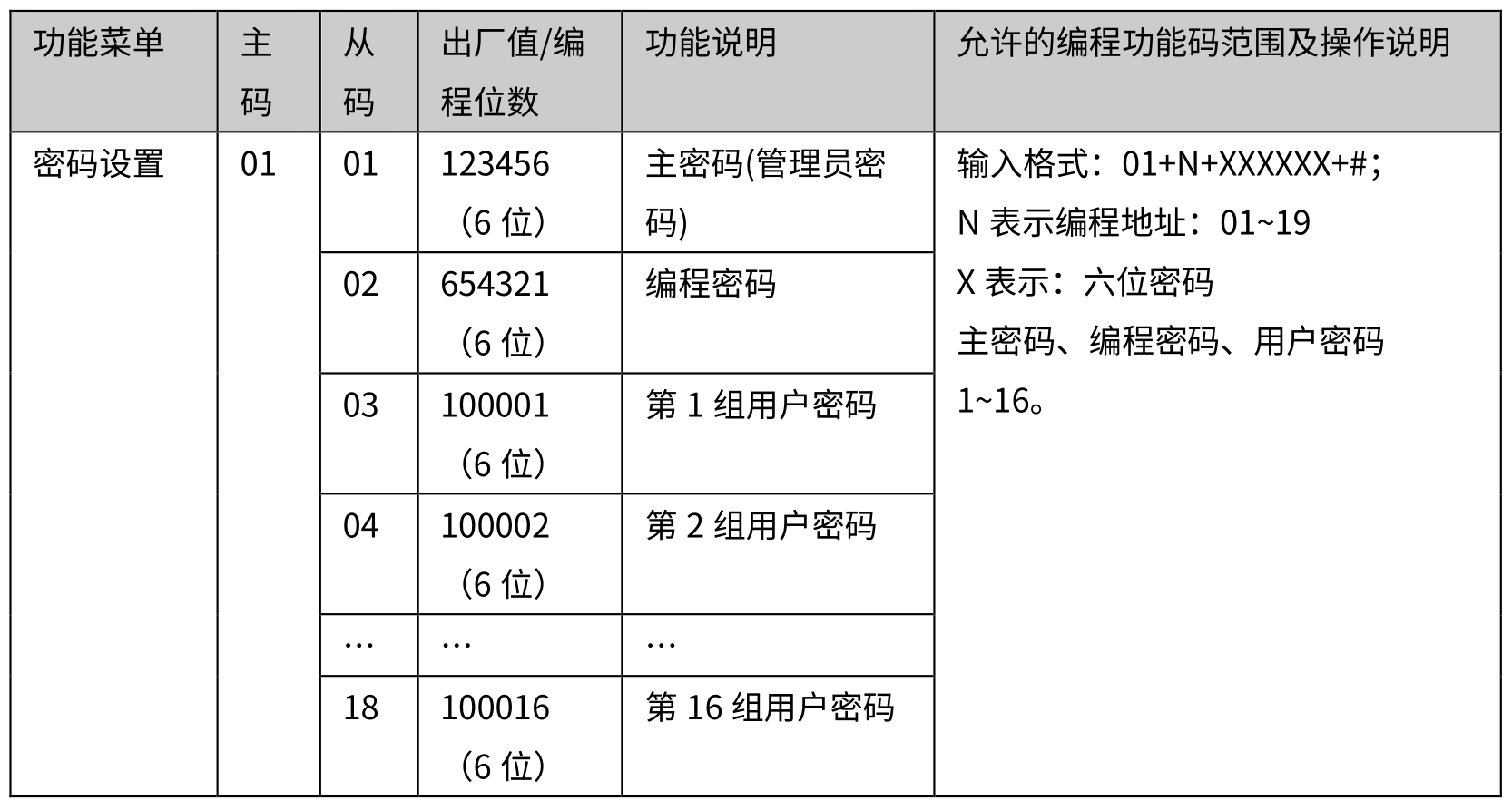

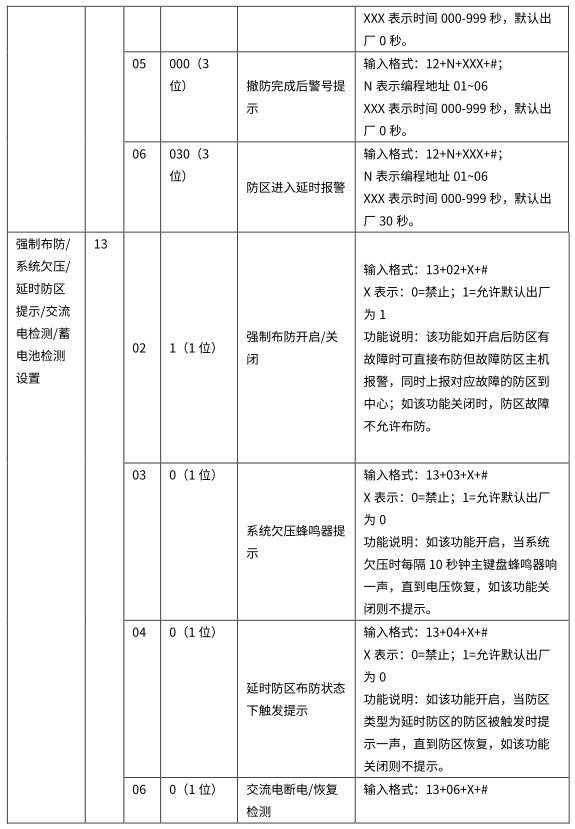

主机功能编程表及各地址出厂值：

注：下表所有操作只有在电话编程时才能与之一一对应，小程序编程项中展示的功能项与之有些差异，具体操作请与小程序菜单功能展示为主。
