AL-238P智能报警控制主机 编程使用手册

尊敬的用户，您好！欢迎使用本产品，感谢您的信赖与支持！为了更方便的使用本产品，请您在使用前仔细阅读本说明书，注意说明书中提到的安全注意事项，并按照说明书步骤操作。请妥善保管好说明书，谢谢！

安全注意事项

使用本产品时需要注意的安全事项：

1、在安装和使用本产品之前，应先对工作人员做好安全教育和技术培训。

2、请勿把产品直接安装于潮湿的场所。

3、为了产品安装以后的正常使用，产品的接地要求必须严格按照说明书的要求进行。

4、本产品工作时内部带有高压，为避免电击伤害请勿私自拆装。

5、如出现异常情况，应先切断电源，并通知专业人员，切勿自行拆修，否则后果自负。

6、用户不能自行打开产品维修，否则我司不予保修。

7、本产品的使用者，必须具有电器安全及触电解救知识。

8、安装使用前必须阅读此说明书，熟悉本产品的正确使用方法并规范操作，否则由此产生的一切后果，由使用者负责。

第一章、系统概述

本系列智能报警控制主机是集多项先进技术、功能于一体的智能语音型安全技术防范产品，被广泛地应用在别墅、小区以及办公大楼等各大类型安保系统。

本系列智能报警控制主机安装方便、操作简捷，可同时储存8个报警电话(如：用户移动电话号码、固定电话号码等)。既可单独使用（不联网），亦可通过GPRS/IP实现联网使用，可实现计算机软件管理、云服务报警系统相连、并方便地与其它系统集成。是家居、营业场所、金融系统等单位安装防盗报警设备的理想选择。

一、主机主要功能及性能指标

产品特性

1、最多可以接40个防区：自带8个有线防区、通过485扩展模块最多扩展40个有线防区；最多可扩展40个433MHz或者LORA无线防区。

2、主机支持2个可编程PGM输出。每个可编程PGM输出支持200mA电流，PGM输出支持布防联动、报警联动、远程控制等。

3、主机支持一个警号接口，警号接口可以设置有源输出或者无源输出。

4、DC13.8V电源输入；1组辅助电源输出（最大1500mA）；1组备用蓄电池接口。

5、通过485扩展40个继电器输出，可以作为联动输出，联动的防区和属性可编程。

6、支持6组定时布防撤防功能，支持周一至周日可选。

7、支持报警通知（电话、短信、微信公众号等报警通知），支持8个短信及电话报警号码；

8、支持1个GPRS中心、2个IP中心。

9、支持8个键盘，键盘可显示防区、编程、布撤防等状态。

10、主机支持1个主密码（管理员密码）和1个编程密码，1组挟持密码，16个用户密码（布撤防密码，布撤防权限可编程）、40个防区布撤防密码。

11、支持RS232接口，可支持本地程序升级。同时支持232串口打印机，实现报警实时打印。

12、支持10秒录音，录制报警主机安装位置名称，报警时播报录音，让接警人员第一时间知道报警位置。

13、智能语音提示，支持布撤防、编程、报警语音播报，防区播报内容同步防区名称（报警时采用“本地主机名称”+“防区名称”+“报警”组合）。语音包括本地播报、用户电话语音播报。针对联网报警用户支持远程催费、下班提醒及警告提醒播报。

14、系统自带时钟芯片，掉电时间继续运行。

15、系统支持黑匣子功能，可以分别保存最近6000条报警记录、操作记录。支持通过键盘查询语音播报：报警记录、操作记录、系统状态、系统时间、系统版本、GPRS信号强度。

16、模块化设计，电路板上包含LORA模块接口、IP模块接口、GPRS模块接口，用户可以选配。

17、支持16组433MHz遥控器。

18、支持外出布防、强制布防、留守布防、快速布防等多种布撤防方式；

电性能指标

输入电源：DC13.8V

备用电池：12V7AH铅酸电池

辅助输出：DC12V 1500mA

静态电流：300mA

报警电流：≥1000mA

警号接口：有源，DC12V 2000mA；或者无源常开输出

PGM输出：DC12V 200mA

有线防区：线末电阻2.2KΩ

无线参数：433MHz，编码方式1527，震荡电阻220KΩ

工作温度：-10~55℃

机箱尺寸：255*265*88mm

键盘尺寸：161*120*28mm

重量：≥3kg

二、系统连线说明

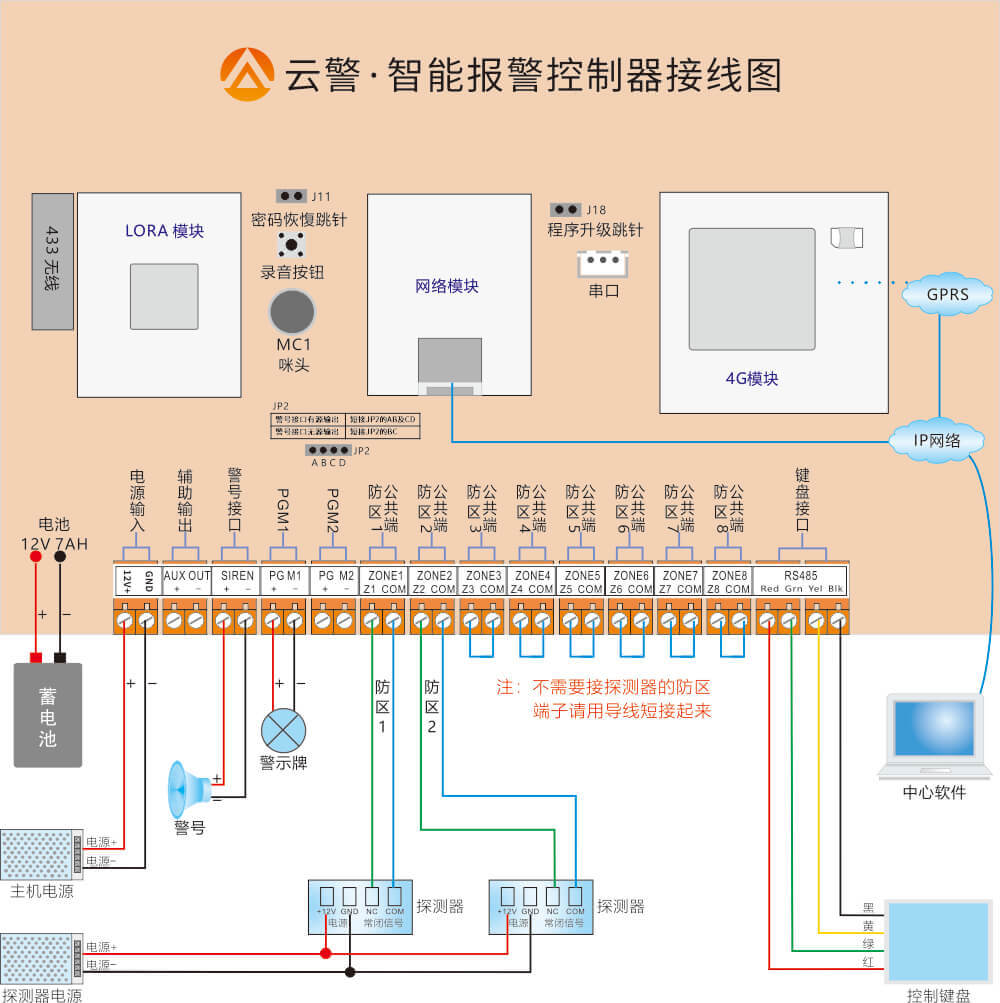

1、系统接线图

2、主机供电电源说明

AL-238P采用宽电压设计，可以承受DC12-24V电源（出厂标配DC13.8V 3A电源）；电源电压低于10V时提示系统欠压；

3、主机与键盘连接

键盘的VCC、A、B、GND对应接主板键盘通讯接口的红、绿、黄、黑端子，最多接8个键盘。

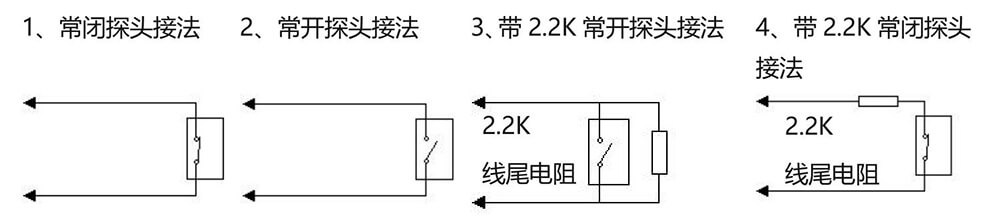

4、主机与有线探测器的连接

AL-238P主机本身最多可以接8个有线探测器，支持4种防区接线方式。具体接法如下：

备注：主机防区端口与有线探测器出厂默认接线方式说明

防区端口（防区1至防区8）默认接探测器的“常闭信号”；

不需要接探测器的防区端子请用导线短接起来，或者通过键盘编程将其关闭，编程请参考主机说明书编程表的“指令05”；

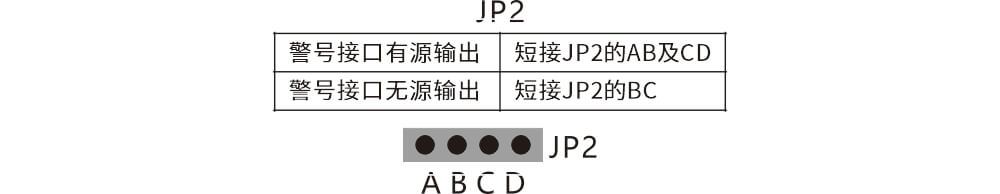

5、主机警号接口说明

如上图所示：

短接报警主机的JP2跳针AB及CD，警号接口为有源输出，输出功耗为DC12V 2000mA；

短接报警主机的JP2跳针BC，警号接口为无源输出；

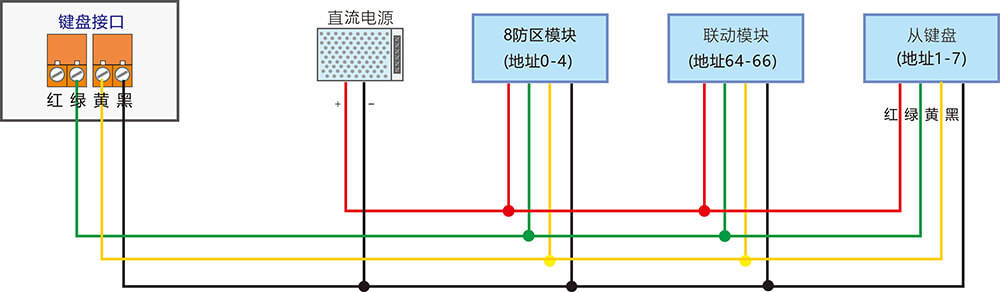

6、主机与总线扩展设备(8防区报警模块，联动继电器，从键盘）的连接

AL-238P主机通过RS485键盘通讯接口与总线设备（8防区报警模块、联动继电器模块）连接。总线设备及其探测设备的电源建议使用独立电源供电，所有挂接在同一个电源上的设备的总功耗不要超过电源的额定功率。

8防区模块地址拨码说明：地址拨码范围0-4；地址拨0，则防区号代表为1-8防区，拨1代表9-16防区，依次类推；

联动模块地址拨码说明：地址拨码范围64-66；地址拨64，则继电器联动输出点为1-16，拨65代表17-32路，依次类推；

键盘地址说明：地址范围0-7；地址为0，则代表主键盘，为1代表1号从键盘，依次类推；

7、AL-238P与蓄电池的连接

蓄电池12V7AH，主机电池接口的红线接电池正极、黑线接电池负极。市电正常时，主板由电源供电；当市电停电或故障时，主机自动切换到蓄电池供电。

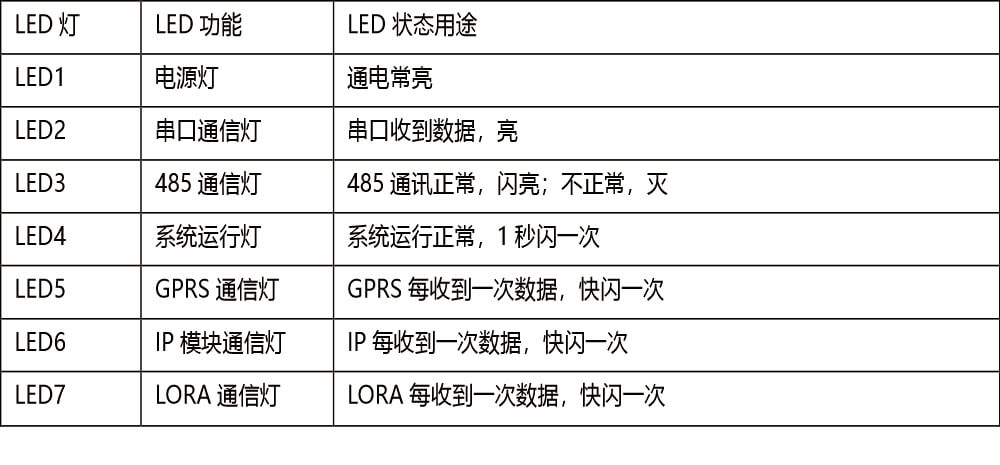

三、主机主板的LED指示灯状态说明

四、主要部件用途说明

1、键盘

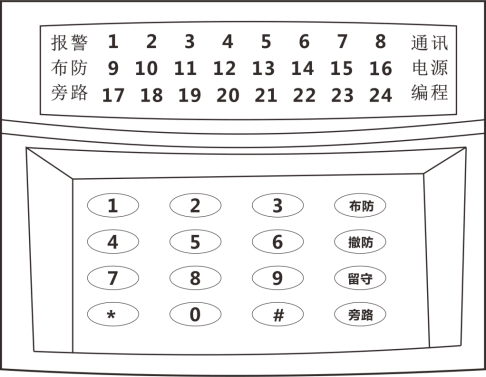

键盘布局：

键盘主要分为两个区：显示区和键盘区。

键盘显示区主要显示主机的运行状态：如布防、报警、通讯、电源、编程、旁路、防区等。

键盘区主要分为：密码输入及编程指令输入，系统布防、撤防、留守布防、旁路等功能按键。

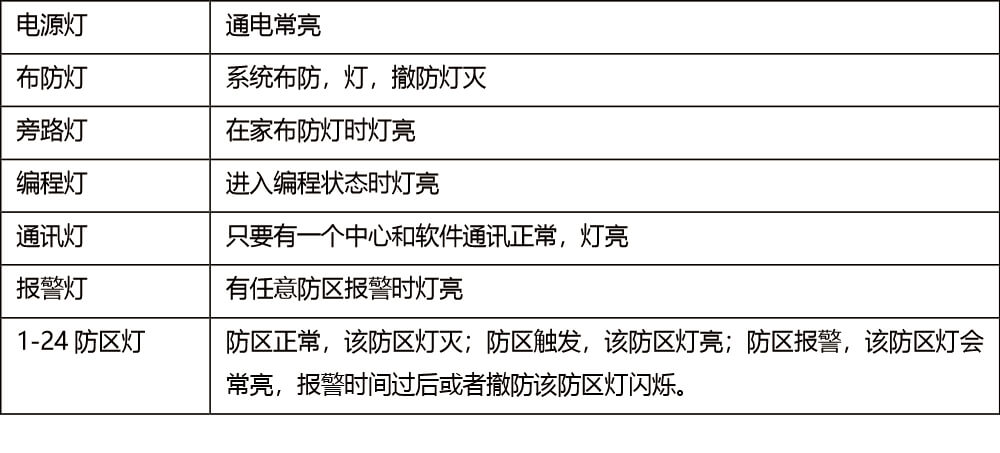

键盘显示状态说明：

2、功能模块

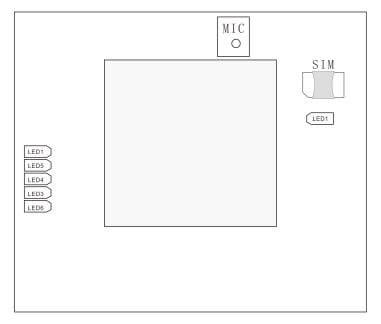

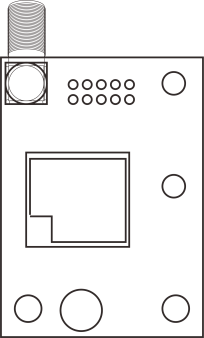

4G模块

4G模块为主机GPRS、GSM移动网络扩展模块；模块LED灯状态如下：

LED1=模组开机状态；

常亮：模块开机状态；灯灭：未初始化或关机；

LED2=SIM状态灯；

常亮：模组检测到SIM卡；灯灭，未检查到SIM卡；

LED3=接收指示灯：

当模组串口接收数据时灯亮；无数据时灯灭；

LED4=发送指示灯：

当模组串口发送数据时灯亮；无数据时灯灭；

LED5=网络指示灯：

每3s长闪烁一次：注册网络成功；每800ms闪烁一次：网络关闭；灯灭：未注册网络

LED6=模块电源灯：

常亮：模块供电；灯灭：模块无供电；

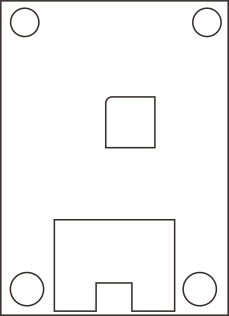

网络模块

网络模块为报警主机网络扩展模块，可实现TCP/IP通讯，达到网络报警功能。

8防区模块

8防区模块地址拨码范围0-4；地址拨0，则防区号代表为1-8防区，拨1代表9-16防区，以此类推；

LORA模块

LoRa模块：LoRa模块为报警主机LoRa通讯扩展模块，支持LoRa无线报警设备接入。

第二章、系统操作说明

一、用户操作指南

1 、布防命令

键盘布防：密码（默认出厂为123456）＋“布防”键；

遥控器布防：按遥控器“”键；

操作正确后，主机蜂鸣器开始滴...滴...滴响，等到主机延时布防（默认10S）时间到了，主机布防成功。

2、撤防命令

键盘撤防：密码（默认出厂为123456）＋“撤防”键；

遥控器撤防：按遥控器撤防：“”键；

键盘蜂鸣器长响1声，报警器进入撤防状态；

3、快速布防

长按键盘"布防"3秒钟以上；

主机蜂鸣器开始滴...滴...滴响，等到主机延时布防时间到了，主机布防成功（主机蜂鸣器鸣叫+语音提示直至布防延时结束）；

注：该功能需要将“快速布防”功能开启，编程请参考主机说明书编程表的“指令13”；

4、留守布防

键盘留守布防：密码（默认出厂为123456）＋"留守"键

遥控器留守布防：按遥控器留守布防：“”键；

主机蜂鸣器开始滴...滴...滴响，等到主机延时布防时间到了，主机布防成功。（主机蜂鸣器鸣叫+语音提示直至布防延时结束）；

留守布防模式：当有防区设置为在家防区时，采用留守布防，防区类型设置为在家防区的防区不生效，只有防区类型设置为非在家防区生效）；

5、单防区布撤防（针对1-8防区）

123456+旁路键，进入单防区布撤防编程状态，按防区号+布防或者撤防键，即可对对应的防区进行布防或者撤防操作，按 *键 退出该编程状态；

6、挟持撤防

键盘操作：挟持密码＋"撤防"键；

主机撤防,并上报中心挟持报警。

7、进入编程及退出编程指令

进入编程——密码（默认出厂为123456）+#；

退出编程—— “*”键 ；

8、清除当前报警显示

密码（默认出厂为123456）＋“*”键；

可以清除语音，联动，警号，显示；

9、查询报警记录

输入密码（默认出厂为123456））+#，进入编程，再输入00+01，主机播报最近一条报警记录，按1键查询上一条报警记录，按2键查询下一条报警记录，按0键重复播报一次，按*#键退出查询。

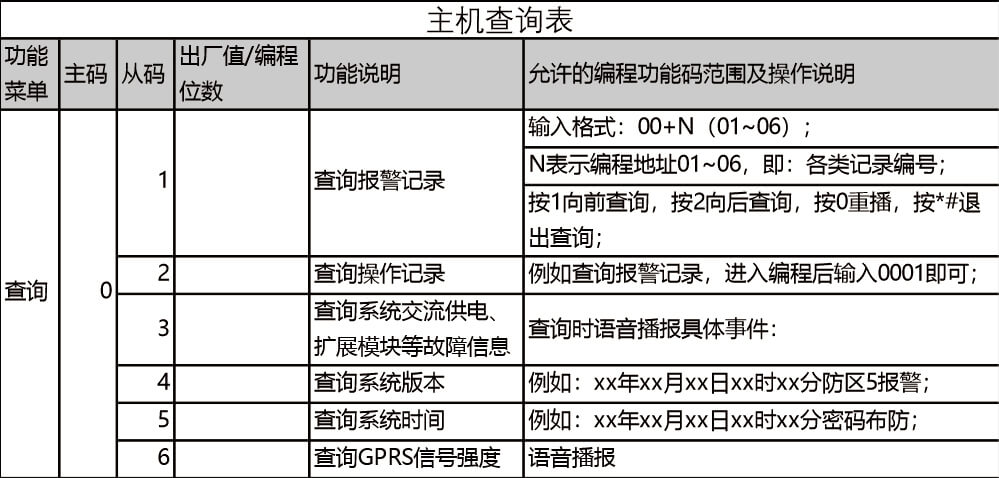

如需要查询“操作记录”、“系统版本”、“系统时间”以及“GSM天线信号值”等信息，请参考主机说明书编程表的“指令00”；

10、键盘锁定及解锁

如果开启了键盘锁定功能，键盘撤防操作连续输入3次密码错误，键盘进入锁定状态；需要等待15分钟后自动解锁或者将主机断电重启解锁；

11、恢复键盘编程密码为123456

 <1>. 断开键盘的电源。

 <2>. 短接键盘跳针孔J1。

 <3>. 接通键盘的电源。

 <4>. 断开键盘跳针孔J1。

12、修改键盘地址

（1）．按住键盘的[旁路]键3秒以上；输入键盘编程密码：6位数，密码出厂默认值为123456（2）．按住[*]键3秒。编程灯常亮显示你已经进入了编程模式；

（3）．输入功能码0100（功能码为4位数）；

（4）. 再输入2位键盘地址如01（键盘地址为0到7，共8个键盘地址），输入正确，主机长“嘀”一声鸣；若输入错误,会发出”嘀嘀嘀”3声错误提示，输入错误时键盘自动退出编程模式，必须重新按上面操作进入编程并输入正确的编程值才能成功；

（5）．在编程中或编程设置完后，只要按住“*”键3秒，将退出编程模式；

13、恢复主机的主密码

将主机断电，短路主机主板的跳针J11，再上电主密码恢复默认值；恢复后断电将跳针J11复位；

14、主机恢复出厂设置

将主机断电，短路主机主板的跳针J11，再上电，输入密码（默认出厂为123456）+#，进入编程，再输入44+02+1#，即刻进行初始化，主机恢复出厂设置，恢复后断电将跳针J11复位；

二、系统编程说明

进入编程——输入格式：主密码（6位）+#（出厂设置主密码为：123456）

注：成功进入编程时，蜂鸣器长嘀一声，编程指示灯常亮，语音型会播报“编程进入”，表示主机处于编程状态。

退出编程——输入格式：编程状态下直接按 * 号键退出编程。

注：退出编程状态时，蜂鸣器长嘀一声，编程指示灯灭，或停止操作键盘按键30秒后，主机自动退出，蜂鸣器不响，编程指示灯灭。

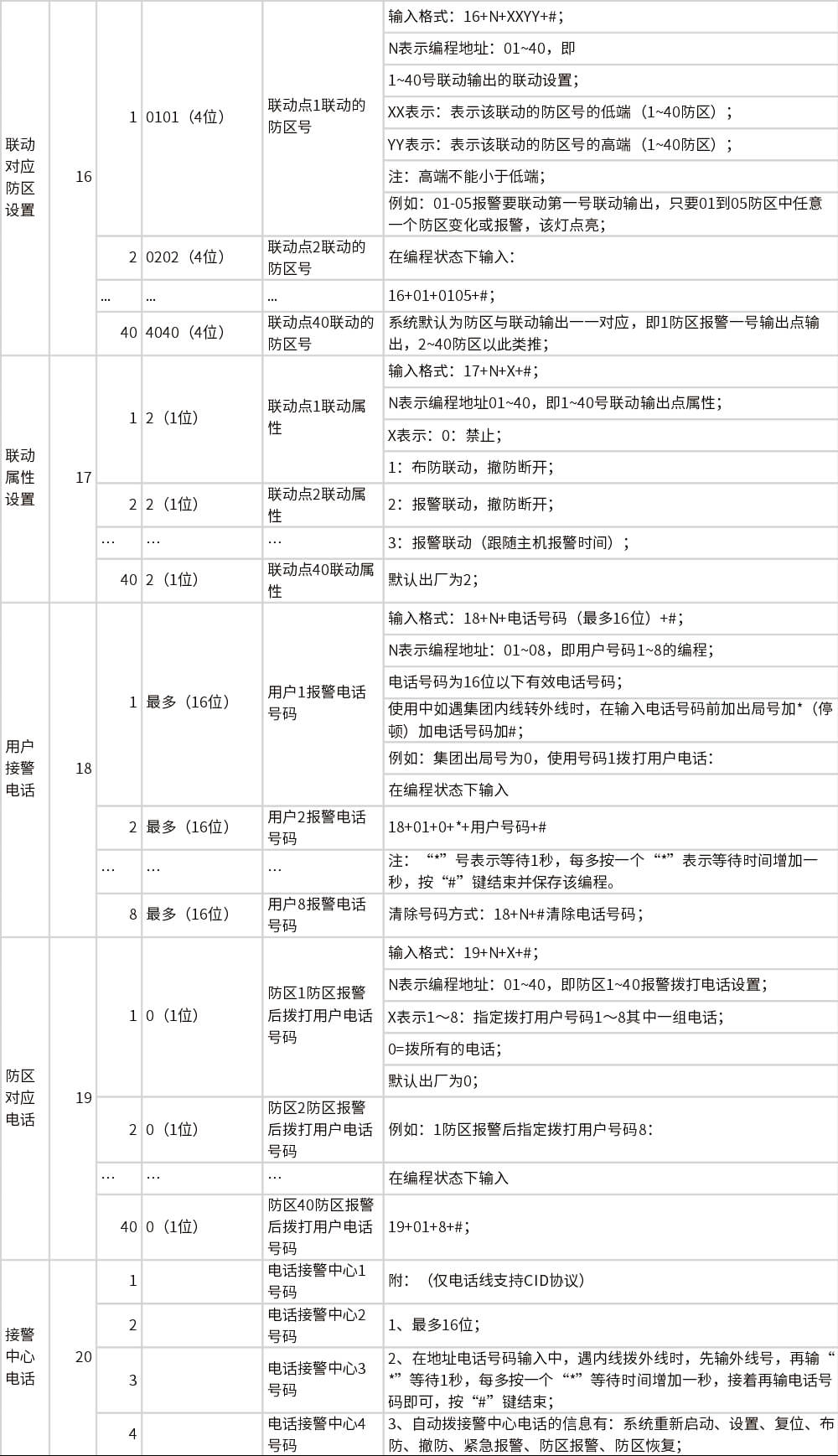

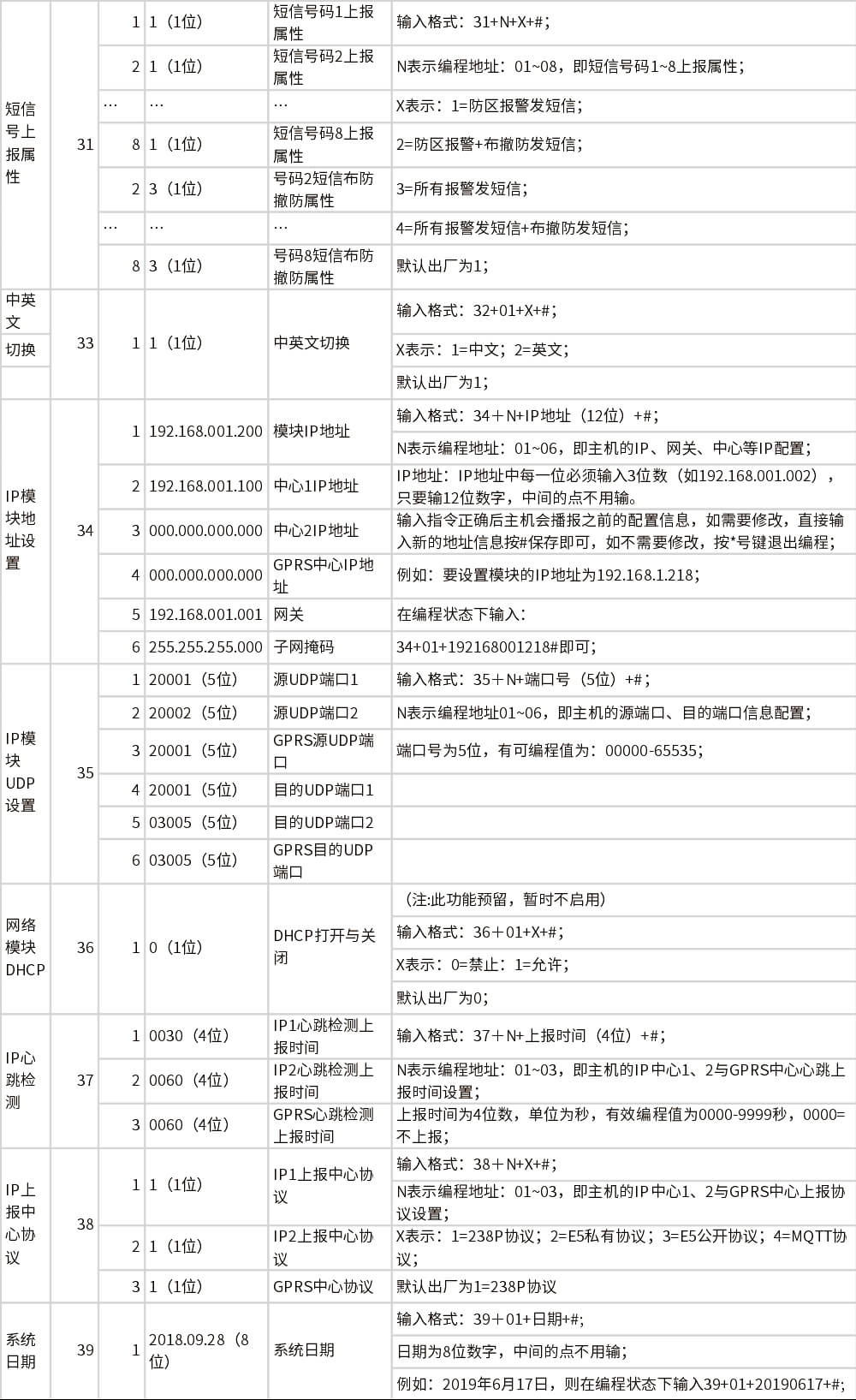

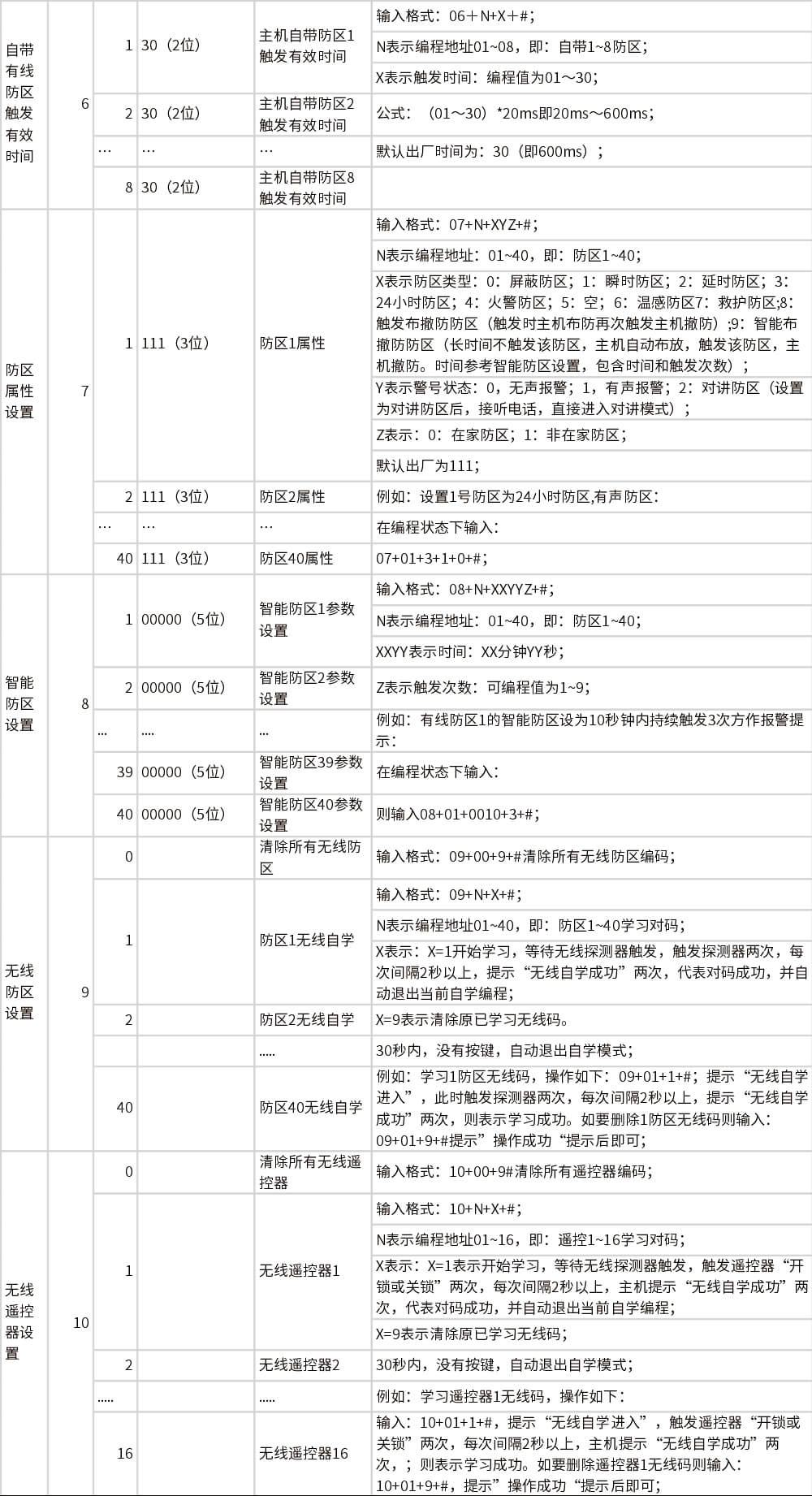

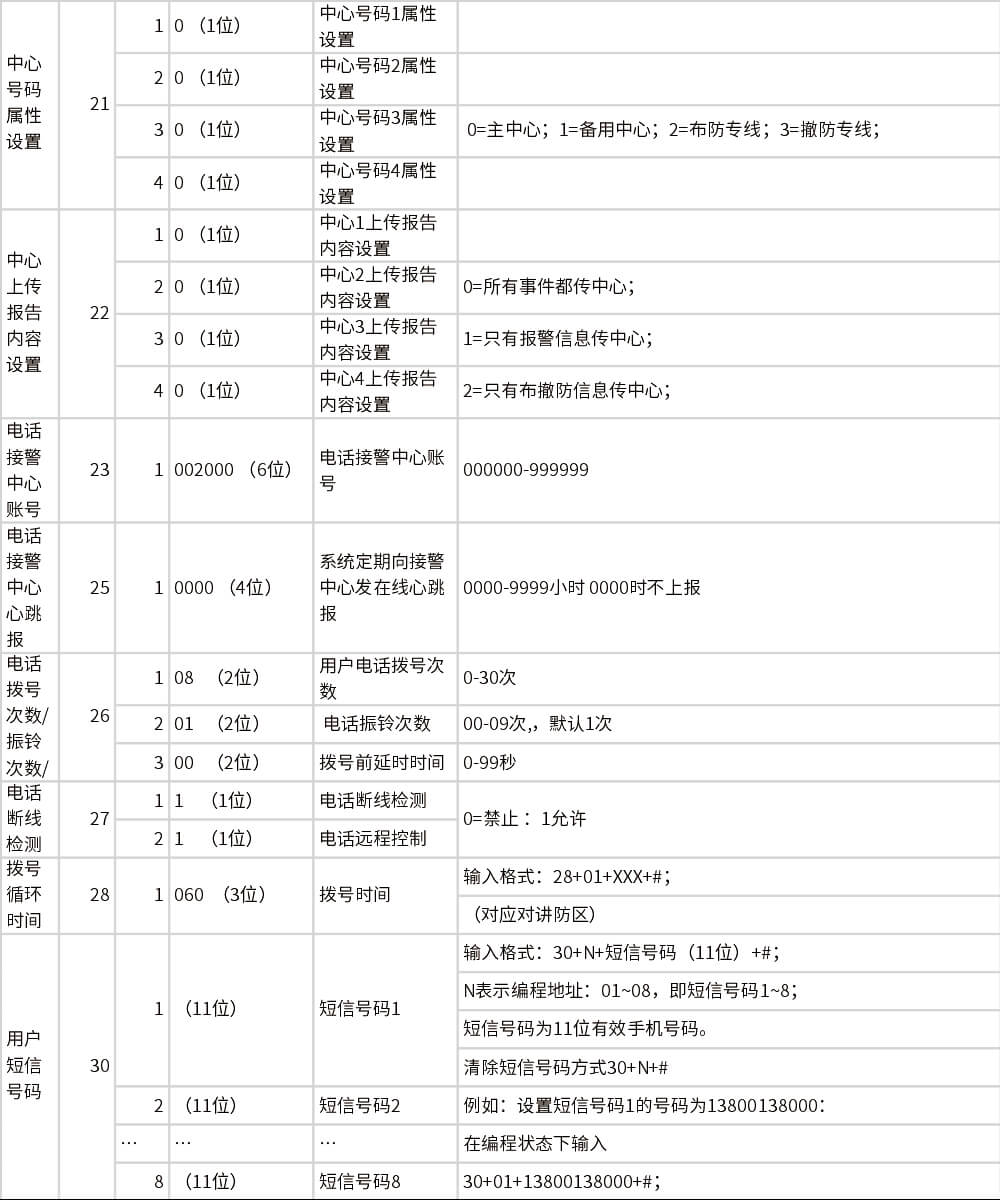

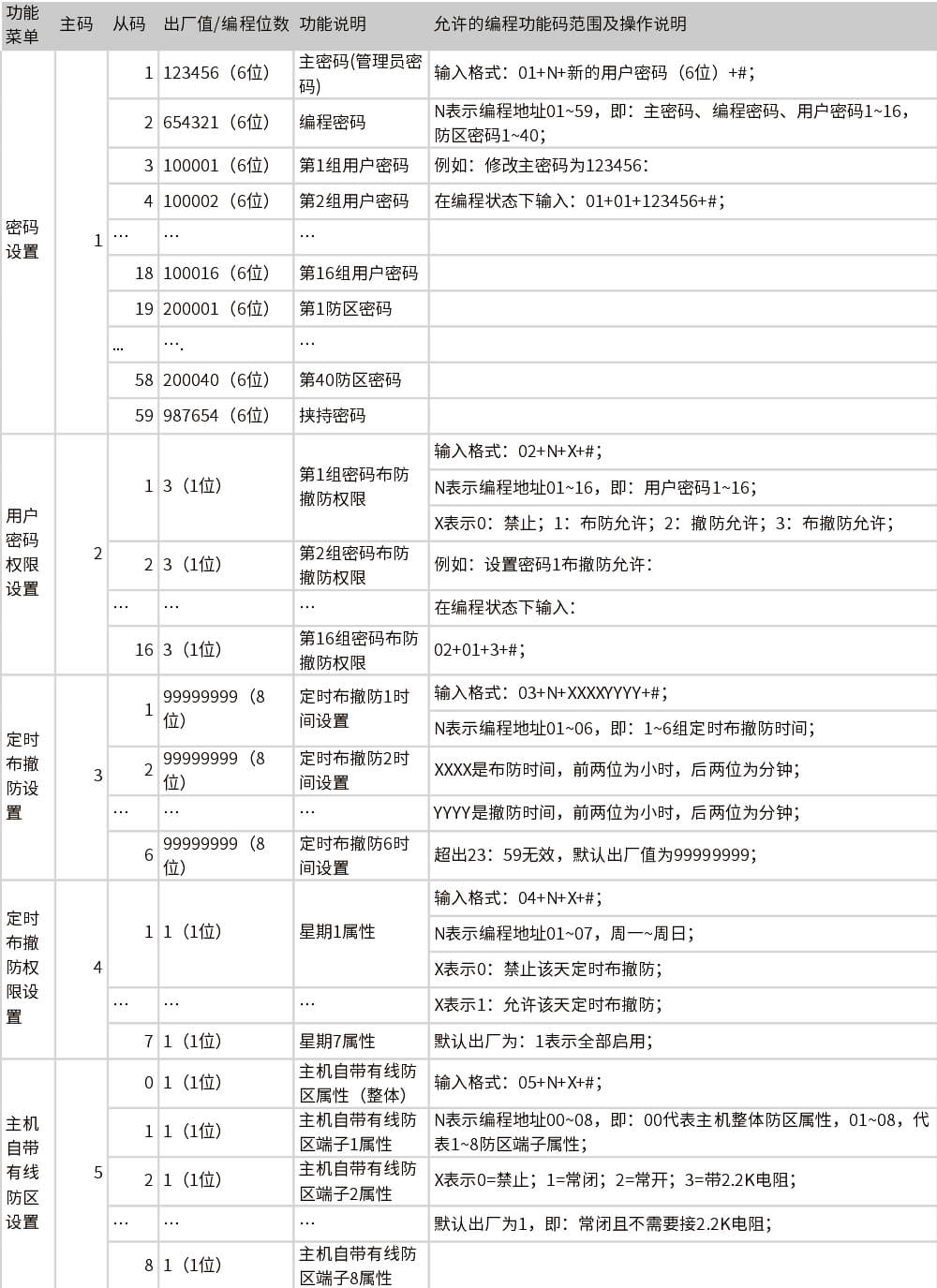

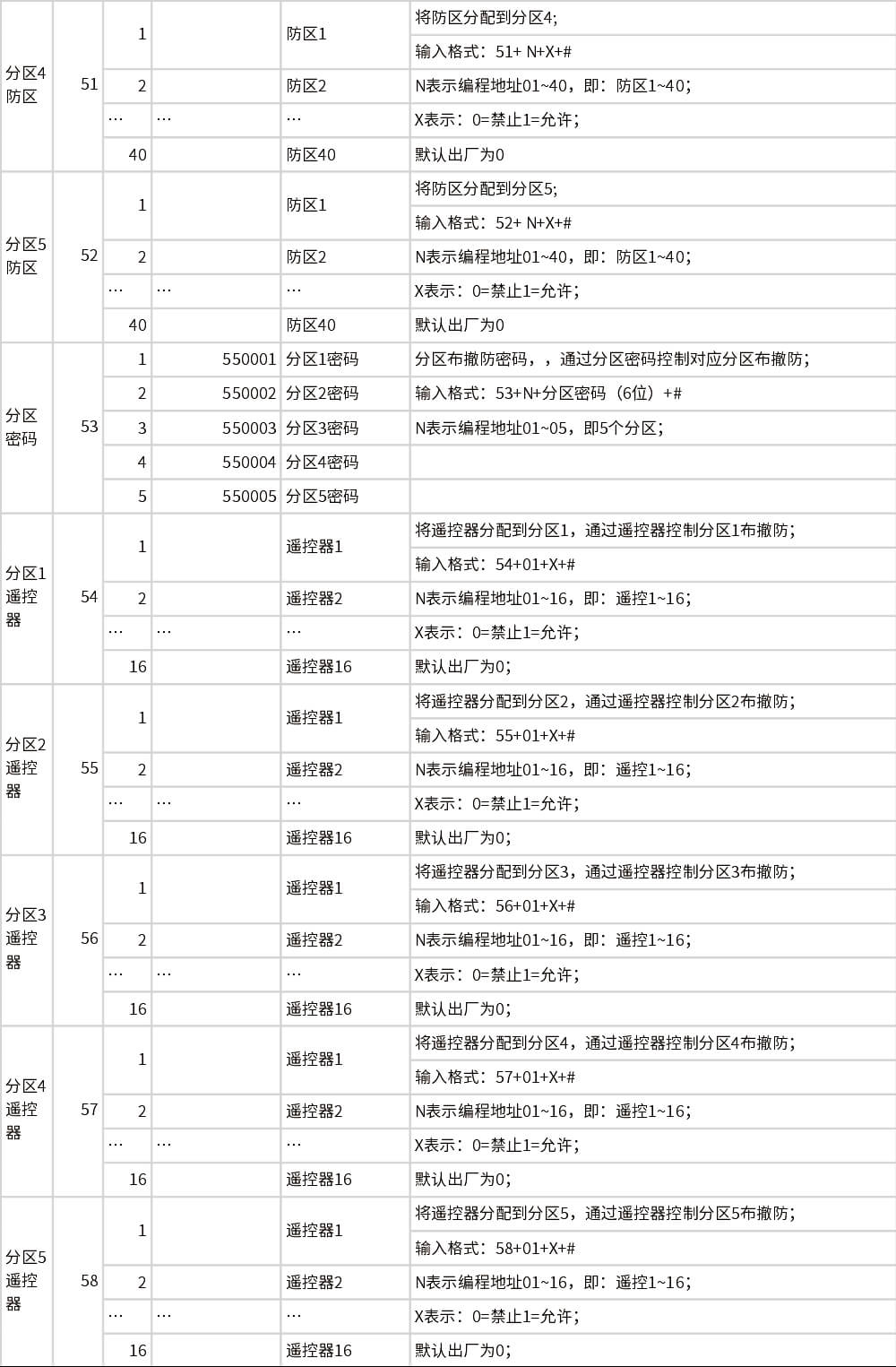

三、主机编程表及各地址出厂值

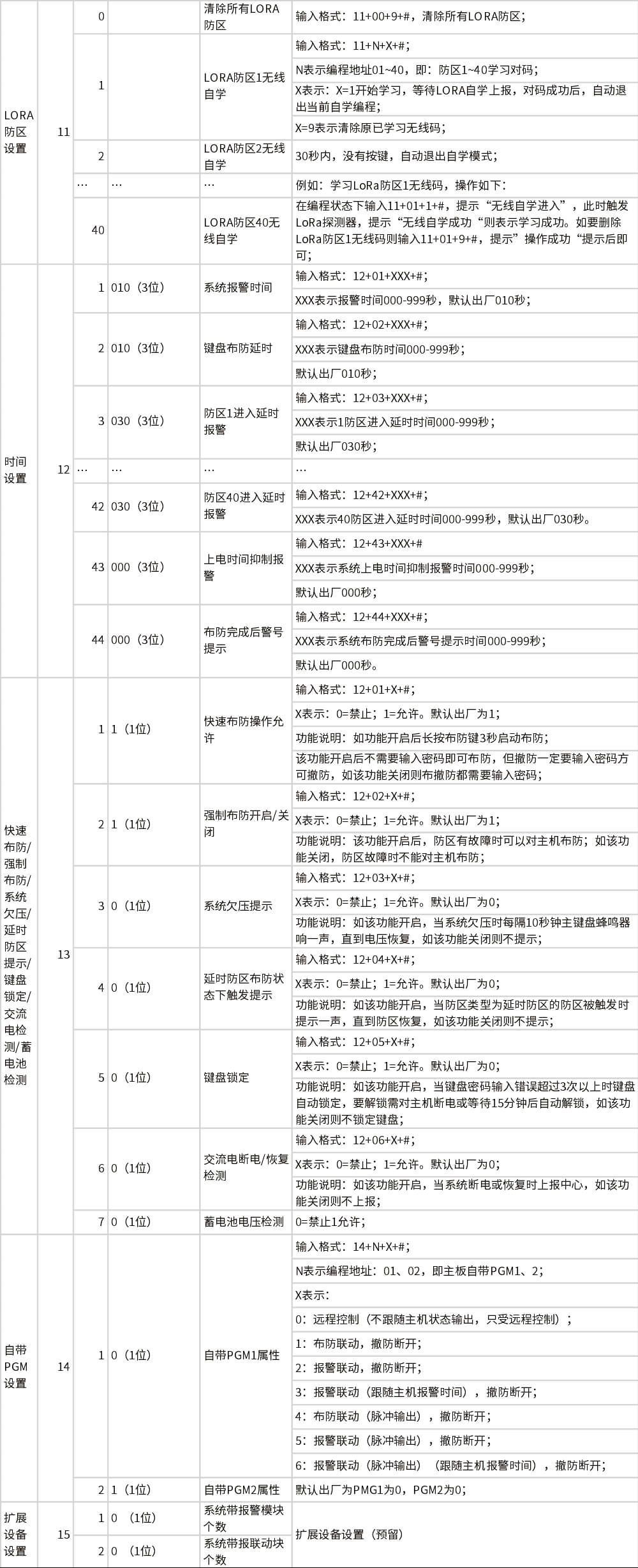

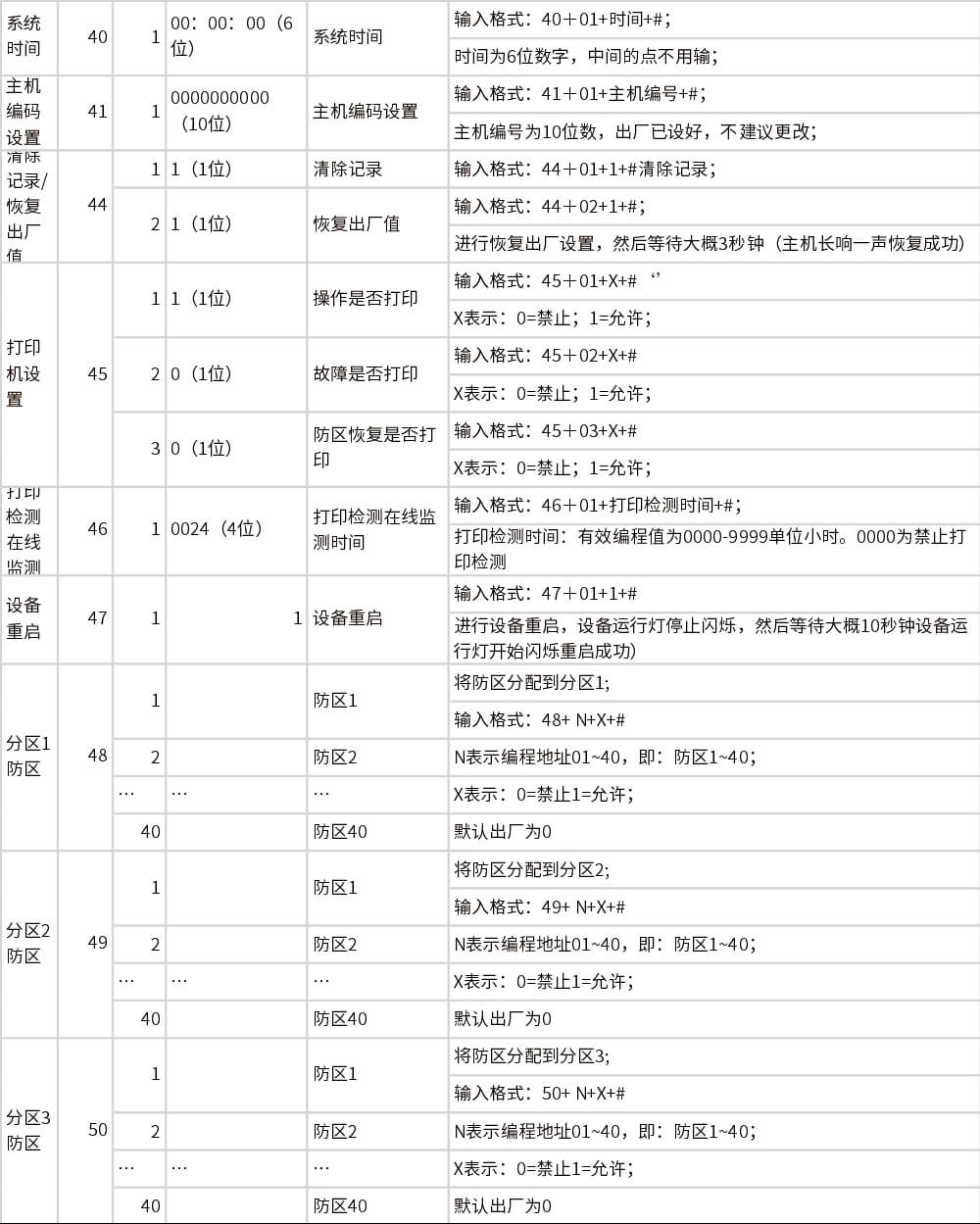

主机编功能程表及各地址出厂值：

四、编程举例

前提：编辑主机的参数时，请先进入编程模式，再按照编程表对参数进行设置，设置完后退出编程；

例1：将主密码改成654321；

进入编程模式后输入：01+01+654321+#，输完后蜂鸣器长响一声修改成功。

例2：要修改第1组用户密码布防撤防权限为只能布防；

进入编程模式后输入：02+01+1+#，输完后蜂鸣器长响一声修改成功。

例3：要更修改定时布撤防1时间为08：00布防，17：45撤防；

进入编程模式后输入：03+01+08001745+#，输完后蜂鸣器长响一声修改成功。

例4：要修改防区1属性为24小时并且为无声防区；

进入编程模式后输入：07+01+300+#，输完后蜂鸣器长响一声修改成功。

例5：要修改主机自带有线防区端子2属性为常开属性；

进入编程模式后输入：05+02+2+#，输完后蜂鸣器长响一声修改成功。

例6：要修改系统报警时间为30秒；

进入编程模式后输入，12+01+030+#，输完后蜂鸣器长响一声修改成功。

例7：要修改智能防区1为10分钟10秒钟内持续触发3次主机才报警；

进入编程模式后输入：08+01+10103+#，输完后蜂鸣器长响一声修改成功。

例8：要清除所有无线防区；

进入编程模式后输入：09+00+9+#，输完后蜂鸣器长响一声修改成功。

例9：要清除无线防区1，进入编程模式后输入：09+01+9+#，输完后蜂鸣器长响一声修改成功。

例10：要修改用户1报警电话号码为13828013204：；

进入编程模式后输入：18+01+13828013204+#，输完后蜂鸣器长响一声修改成功。

例11：要清除用户1报警电话号码：；

进入编程模式后输入：18+01+#，输完后蜂鸣器长响一声修改成功。

例12：要修改IP模块IP地址为192.168.001.201；

进入编程模式后输入：34＋01+192168001201+#，输完后蜂鸣器长响一声修改成功。

例如：要修改系统日期为2019.02.21；

进入编程模式后输入：39＋01+20190221+#，输完后蜂鸣器长响一声修改成功。

例14：要修改系统时间为09点28分00秒；

进入编程模式后输入：40＋01+092800+#，输完后蜂鸣器长响一声修改成功：格式为：小时（24小时制：2位）+分钟（2位）+秒（2位）。

第三章、防区类型和密码权限说明

一、防区类型及说明

屏蔽防区：此防区无效，无论在什么情况下触发该防区都不会报警。

瞬时防区：布防成功后，触发立即报警。

延时防区：布防成功后，若触发了延时防区，只在所设定的进入/退出延时时间结束之后才会报警；在延时过程中进行撤防，会自动取消报警。

24小时防区：一直处于激活状态，不论撤布防与否，只要一触发就立即报警。

火警防区：一直处于激活状态，不论撤布防与否，只要一触发就立即报警。

温感防区：一直处于激活状态，不论撤布防与否，只要一触发就立即报警。

救护防区：一直处于激活状态，不论撤布防与否，只要一触发就立即报警。

触发布撤防防区：若系统现在为布防状态，此防区触发，系统进行撤防；若系统现在为撤防状态，此防区触发，系统进行布防。

说明：每个防区都可以设置成有声或无声防区；也可以设置成在家防区和非在家防区，如果某个防区设置成在家防区且防区类型是瞬时防区或延时防区，用户留守布防，该防区触发无效。

二、系统密码权限说明

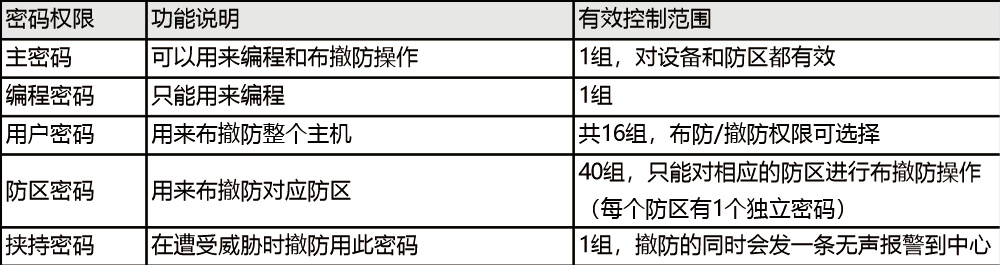

系统总共有59个密码，分为5种不同的权限密码，各种权限说明如下：

第四章、扩展模块功能应用

一、4G模块上传网络接警中心，只能上传1个中心

例如：主机需要通过4G模块上传接警中心软件，接警中心软件的服务器IP为21.52.118.56，端口3005；

中心IP及端口设置方式：

输入密码（默认出厂为123456））+#，进入编程；

设置GPRS中心IP地址，格式：34+04+021052118056#

IP只要输12位数字，中间的点不用输。输入指令3404正确后主机会播报之前的配置信息，如需要修改，直接输入新的IP按#保存即可；

GPRS目的UDP端口，格式：35+06+03005#

GPRS心跳检测上报时间，格式：37+03+0030#

“*”键，退出编程

二、IP模块上传网络接警中心，IP可以同时上传2个中心

例如：主机需要通过IP上传第1个接警中心软件，接警中心软件电脑IP为192.168.1.100，端口为20001；

模块IP、中心IP及端口设置方式：

输入密码（默认出厂为123456））+#，进入编程

设置模块IP地址，格式：34+01+192168001201#（根据所在网络分配一个IP地址给主机）

IP只要输12位数字，中间的点不用输。输入指令3401正确后主机会播报之前的配置信息，如需要修改，直接输入新的IP按#保存即可；

中心1的IP地址，格式：34+02+021052118056#（装软件的电脑或云服务器的IP地址）

网关，格式：34+05+192168001001#（根据所在网络网关地址填写）

子网掩码，格式：34+06+255255255000#（根据所在网络信息地址填写）

源UDP端口1，格式：35+01+20001#（主机发送数据的端口）

目的UDP端口1，格式：35+04+03005#（软件或者服务器的接受数据的端口）

中心1心跳检测上报时间，格式：37+01+0030#

“*”键  退出编程

三、 用户电话接警通知

1、接警电话号码设置方式

输入密码（默认出厂为123456）+#，进入编程；

设置用户接警电话号码，格式：18+N(即电话号01-08)+电话号码（最多16位）+#；

设置号码需注意：使用中如遇集团内线转外线时，在输入电话号码前应加出局号+加*（停顿）+电话号码+#；

*#，退出编程；

2、清除电话号码方式

输入密码（默认出厂为123456）+#，进入编程；

输入18+N（01-08）+#  清除电话号码；

*键，退出编程；

例如：集团出局号为0，使用拨打用户接警电话1，编程如下：

输入密码（默认出厂为123456）+#，进入编程；18+01+0+*+用户号码+#

注：“*”号表示等待1秒，每多按一个“*”表示等待时间增加一秒，按“#”键结束并保存。

3、电话挂机

主机报警，拨打用户电话后，用户接听后主机的挂机方式有以下三种：

1）、用户接听电话时间大于12s后挂机，不会继续拨打用户电话；

2）、用户接听电话时间小于12s挂机，会继续拨打用户电话，拨打次数按设定的电话拨号次数；3）、对主机撤防时，不会继续拨打用户电话；

四、开通短信布撤防提醒功能

在指令31编程项设置短信号码1上报属性，开通属性2（防区报警+布撤防发短信）功能时，每当主机进行布防，报警和撤防动作，主机都会将该信息发送到相应的手机上，手机短信显示内容如下：布防信息：XX布防；撤防信息：XX撤防；报警信息：XX防区报警。

附：如果仅需要开通报警后给第一个手机号码发送报警短信，布撤防和其它信息不发短信，必须进行如下设置，31+01+1，这样主机给第一个手机号码只发防区报警发短信。

五、LoRa扩展模块

LoRa频率433MHZ；

空旷地方通讯距离2公里；

最大接入40个防区；

双向可靠通讯，设备欠压/无线强度监测；

六、串口接打印机

1、主机具有实时打印功能。可以打印的信息有：报警、故障、操作、设备正常在线等信息。默认打印防区报警和布防撤防操作，打印带有时间记录。

2、主机通过232串口线接到公司专用的打印机上，目前型号为DYJ-WH。

3、如果打印的测试时间间隔不为0，那么打印机会在整点按照指定的时间间隔打印一次，表示系统运行正常。

打印格式：防区2报警13日11时50分21秒---打印的内容，包括设备/防区的名称和信息+时间

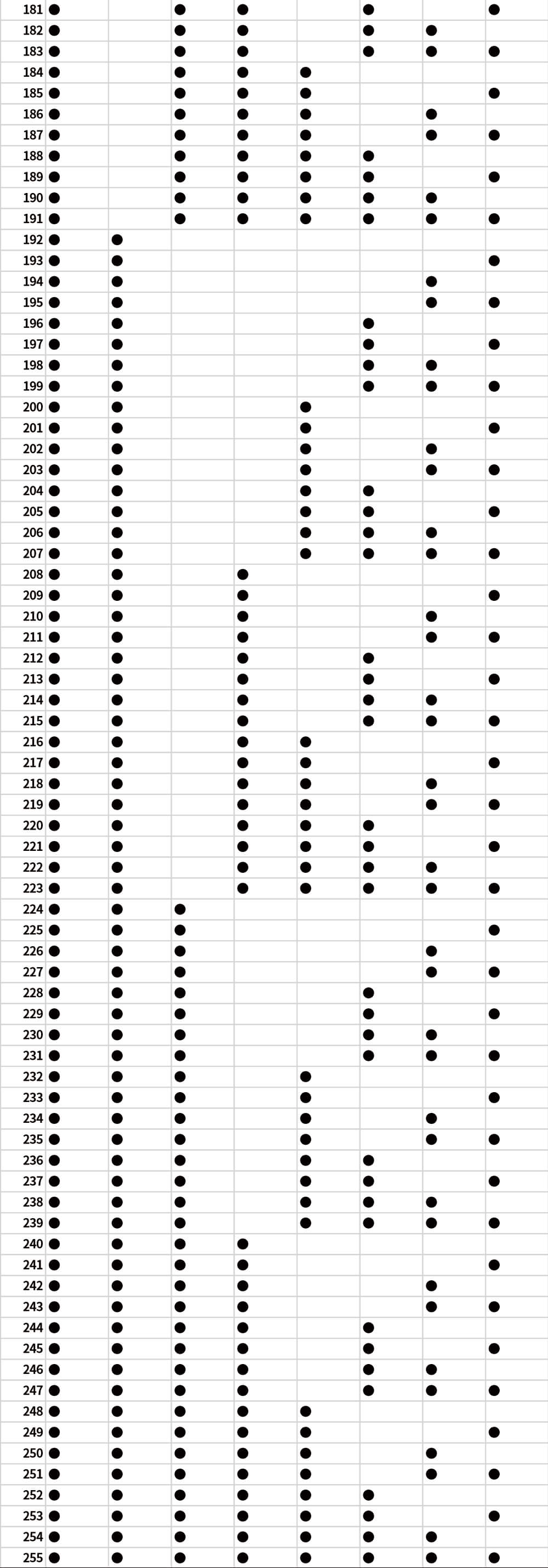

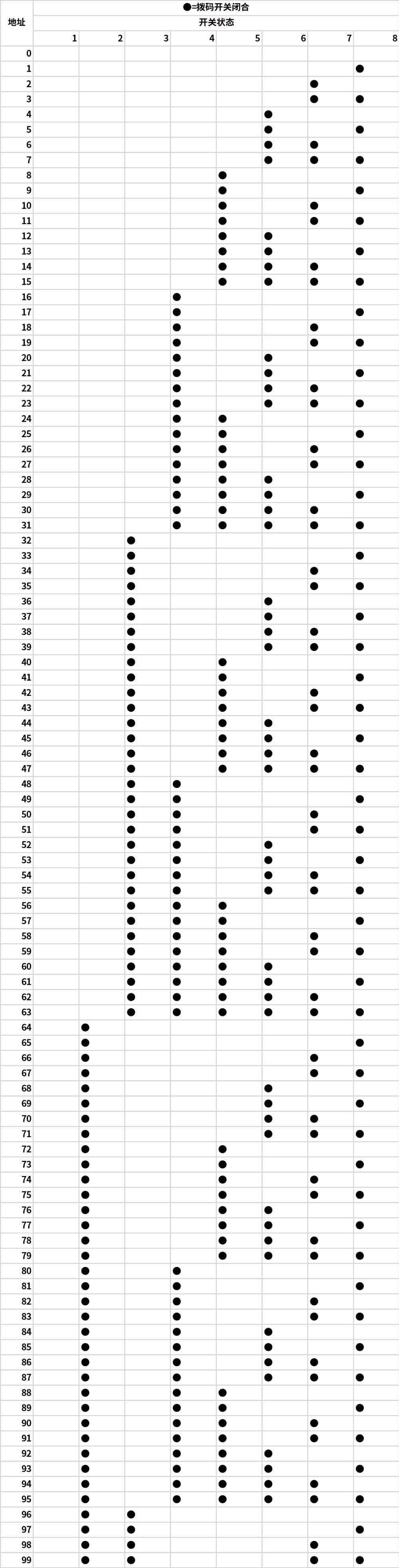

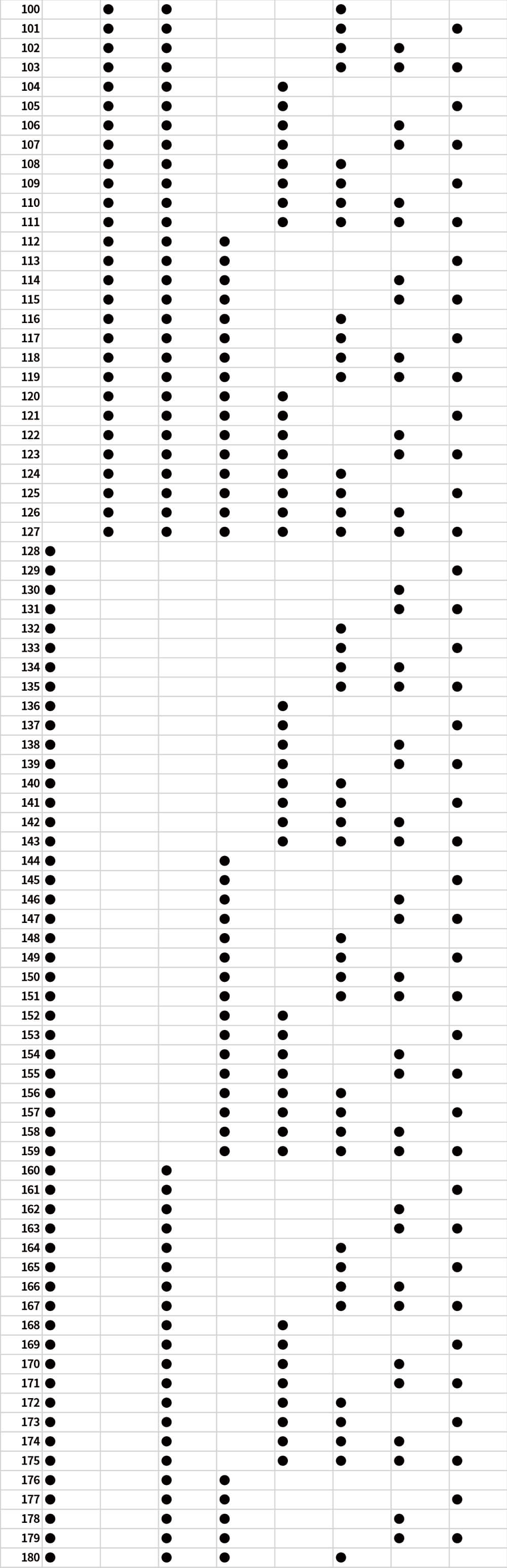

地址拨码表
