AL-74系列总线报警主机产品手册
2020.10.15
一、产品简介
总线报警系统是一种安全警报系统，用于监测在特定区域内发生的安全问题。系统采用总线或者网络结构，将前端传感器（如紧急按钮、门磁、红外探测器、烟雾探测器等）连接在一起，并与控制中心进行数据交换。
二、功能特点
1、8个板载有线防区，可扩展至560 (AL-7416)或2048 (AL-7480)个防区；
2、可扩展至1120 (AL-7416)或4096 (AL-7480)个联动继电器或LED输出；
3、支持8 (AL-7416)或17 (AL-7480)个键盘分区；
4、支持70 (AL-7416)或256 (AL-7480)个设备分区；
5、支持每个键盘6组定时布撤防时间，共48 (AL-7416)或102 (AL-7480)组；
6、支持129 (AL-7416)或273 (AL-7480)个密码管理，1个安装员密码、每个键盘具有8个布防密码和8个布撤防密码；
7、支持两条RS485总线，每条总线可达1.2km；
8、支持通过网络（兼容10M/100M）、Type-C接口等方式和管理平台连接；
9、支持短信通知功能，支持8个短信号码；(需配AL-7400G模块)
10、支持电话通知功能，支持8个用户电话号码；（需配AL-7400G或AL-7400T模块）
11、支持1000条报警事件记录和1000条操作事件记录，记录支持掉电保存；
12、支持4个独立的以太网接警中心(需配AL-7400W模块)；
13、支持3个电话线接警中心(需配AL-7400T模块)；
14、支持ContactID protocol，支持话机复用；(需配AL-7400T模块)
15、支持250条CID报告缓存(需配AL-7400T模块)；
16、支持防拆报警功能；
17、支持1路受控警号(无源继电器)输出；
18、支持外置蓄电池，蓄电池电压实时监测，主辅电源可自动切换；
19、支持警号输出、键盘电源、辅助电源防反接和过流保护；
20、支持Type-C接口本地升级功能；
21、可通过IP、Type-C接口读取主机配置参数，支持远程导入导出配置参数；
22、支持设备、防区名称汉字设置，通过电脑配置，每个设备、防区最多支持7个汉字；
三、技术参数
供电电源：DC13.8V电源输入
主机功耗：≤24W
辅助输出：DC12V 800mA
工作温度：-10℃～55℃
工作湿度：10%～90%RH
报警输出: 1路无源继电器常开输出
防拆开关：1个，支持防拆报警
外壳尺寸：335mm*275mm*80m
四、主板示意图
五、主板部件介绍
1、主板的S2拨码开关说明
拨码1：恢复安装员密码。主机断电，拨到ON，再上电，即恢复安装员密码为123456
拨码2：恢复出厂。主机断电，拨到ON，再上电，最后进入主机的编程菜单项【13-8：恢复出厂值】进行设置，即可对主机恢复出厂。
拨码3：备用。
拨码4：若拨到ON时，主机处于【配置模式】。若拨到数字时，主机处于【工作模式】。
2、主板的跳针说明
JP2：上面两个跳针正常工作时断开，升级程序时短接；下面两个跳针一直短接即可。
JP3：断开时，主机外接电源给芯片供电；短接时通过Type-C给芯片短接供电。（默认断开即可）
3、主板的通讯扩展口1、2说明
主机通过在通讯扩展口安装网络模块、4G模块或电话线模块，实现网络、电话或短信通知功能。
网络模块、4G模块既可以安装于通讯扩展口1，也可以安装于通讯扩展口2；电话线模块只能安装在通讯扩展口1。
4、主板的Type-C接口说明
主机通过Type-C接口可以连接电脑端【配置工具】，通过电脑配置参数。
注：Type-C连接【配置工具】，串口必须使用COM1；S2拨码必须将拨码4拨到ON；
主机通过Type-C接口可以连接管理平台，通过平台进行接警和管理。
5、主板的纽扣电池接口说明
纽扣电池规格为CR1220。注：纽扣电池安装时正极朝上。
六、主板接口说明
1、主板蓄电池接口说明
【主板蓄电池接口】正极接蓄电池的红线，负极接蓄电池的黑线。
市电正常时，主机由电源供电；当市电停电或故障时，主机自动切换到蓄电池供电。
2、主板供电电源接口说明
主机出厂标配DC13.8V 3A电源，将标配电源DC13.8V的正负接到【主板电源输入接口】。
注：电源电压低于13.8V时系统会提示主键盘欠压，可以通过调节标配电源的微调电位器升高电压解决问题。
3、主板辅助输出接口说明
主机支持一组DC 12V/800mA左右的直流辅助电源，一般可用作给主机附近的报警器供电。
4、主板键盘接口说明
【主板键盘接口】可以连接主键盘和一路总线打印机。
接主键盘，将【主板键盘接口】的红、绿、黄、黑对应接主键盘的红、绿、黄、黑。
5、主板通讯口1、通讯口2接口说明
【通讯口1、通讯口2接口】为两路RS485总线接口，可以连接总线防区扩展模块、联动模块、从键盘、LED屏等设备。
【通讯口1、通讯口2接口】的绿为485正极，黄为485负极，黑色接屏蔽层。
6、主板板载有线防区接口说明
【主板板载有线防区接口】，如下图所示：
可以在主机的编程菜单项【13-5：自带防区属性】设置【主板板载有线防区接口】每个防区端为：不带电阻的常闭接法、不带电阻的常开接法、带 1 个线尾电阻接法或带 2 个线尾电阻接法。（默认为不带电阻的常闭接法）

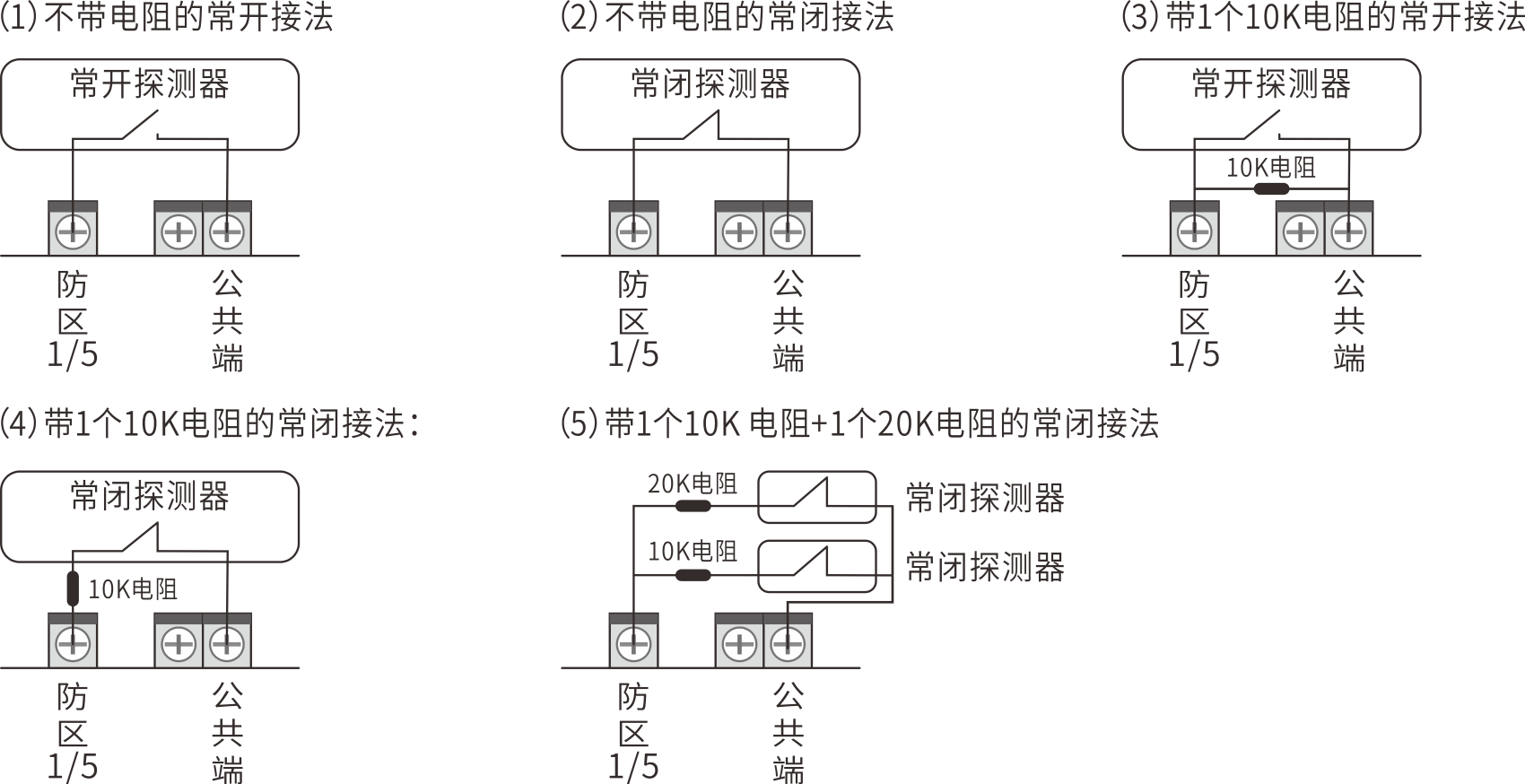

具体接线方式如下图所示：需配合设置主机的编程菜单项【13-5：自带防区属性】。
7、主板警号接口说明
【主板警号接口】为无源继电器常开输出，报警时闭合，撤防或者消警时断开。
主机接警号方式，如下图所示：
七、用户常规操作说明
1、布防命令
键盘布防：密码（默认出厂为123456）＋【进入】键；
遥控器布防：按遥控器“
”键；
说明：操作正确后，主机蜂鸣器开始滴...滴...滴响，等主机延时布防时间（默认10S）到了，主机布防成功；
2、撤防命令
键盘撤防：密码（默认出厂为123456）＋【退出】键；
遥控器撤防：按遥控器撤防：“
”键；
说明：键盘蜂鸣器长响1声，主机进入撤防状态；
3、消警命令
主键盘：密码（默认出厂为123456）+【↓】键；
说明：系统报警时，输入123456+【↓】键，可以使主机的警号停止报警，同时键盘的蜂鸣器停止响。（注：只有主键盘具备消警功能）
4、清除当前显示命令
主键盘：密码（默认出厂为123456）+【↑】键；
说明：主机报警后，键盘上会显示报警过的信息。输入123456+【↑】键，键盘屏幕上显示的信息清除。（注：只有主键盘具备清除当前显示功能）
5、键盘显示说明
正常工作时，键盘显示布撤防状态；设备异常时，键盘会显示异常信息（如设备故障）；设备报警时，键盘会显示报警信息。
6、进入编程命令
主键盘：密码（默认出厂为123456）+【功能】键。（注：只有主键盘具备编程功能）
7、退出编程命令
在编程界面，连续按【退出】键，返回到主界面即可。
八、主机编程说明
1、键盘编程说明
只有主键盘具有编程功能。编程操作：密码（默认出厂为123456）+【功能】键

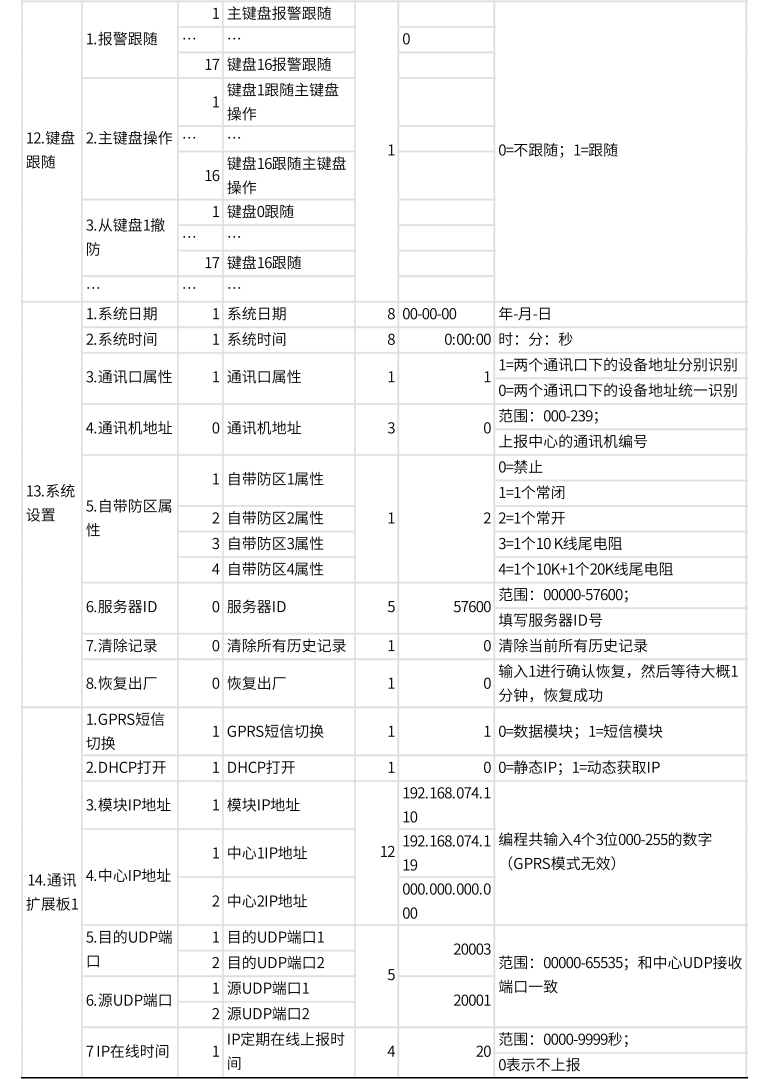

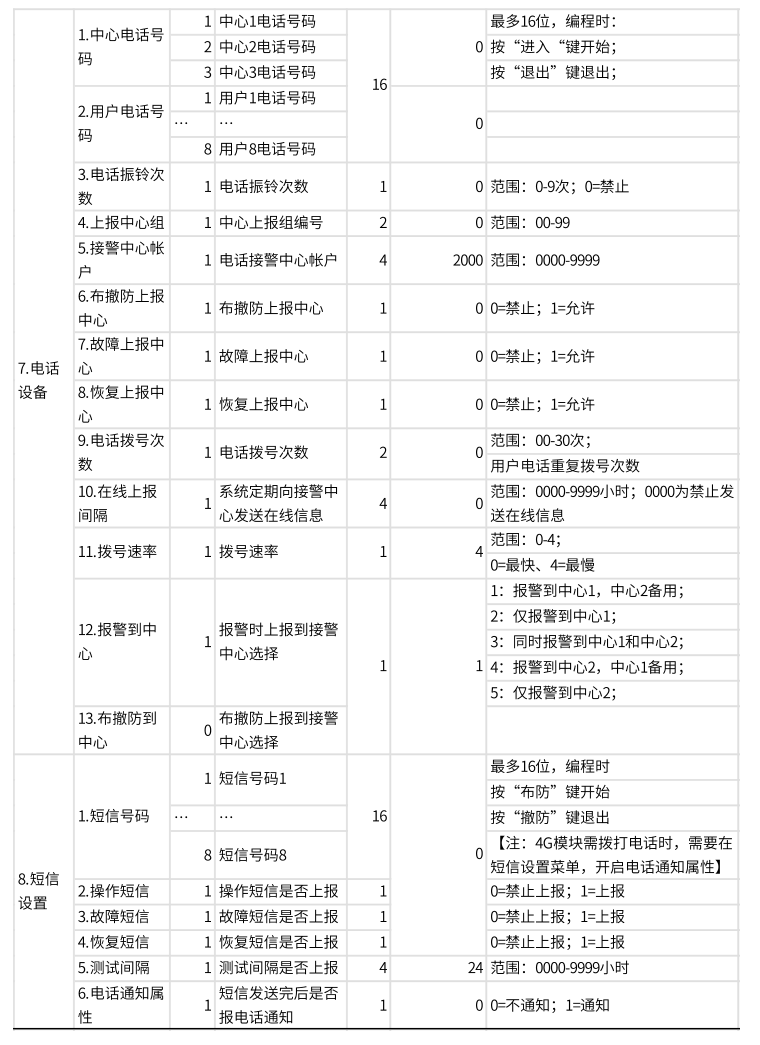

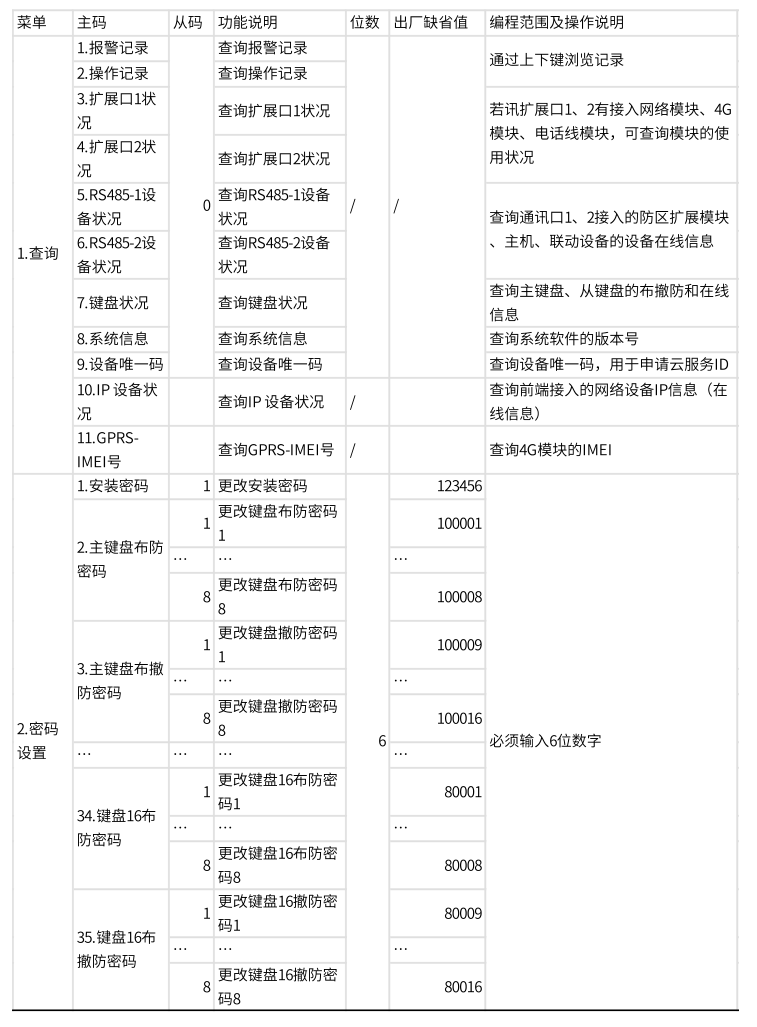

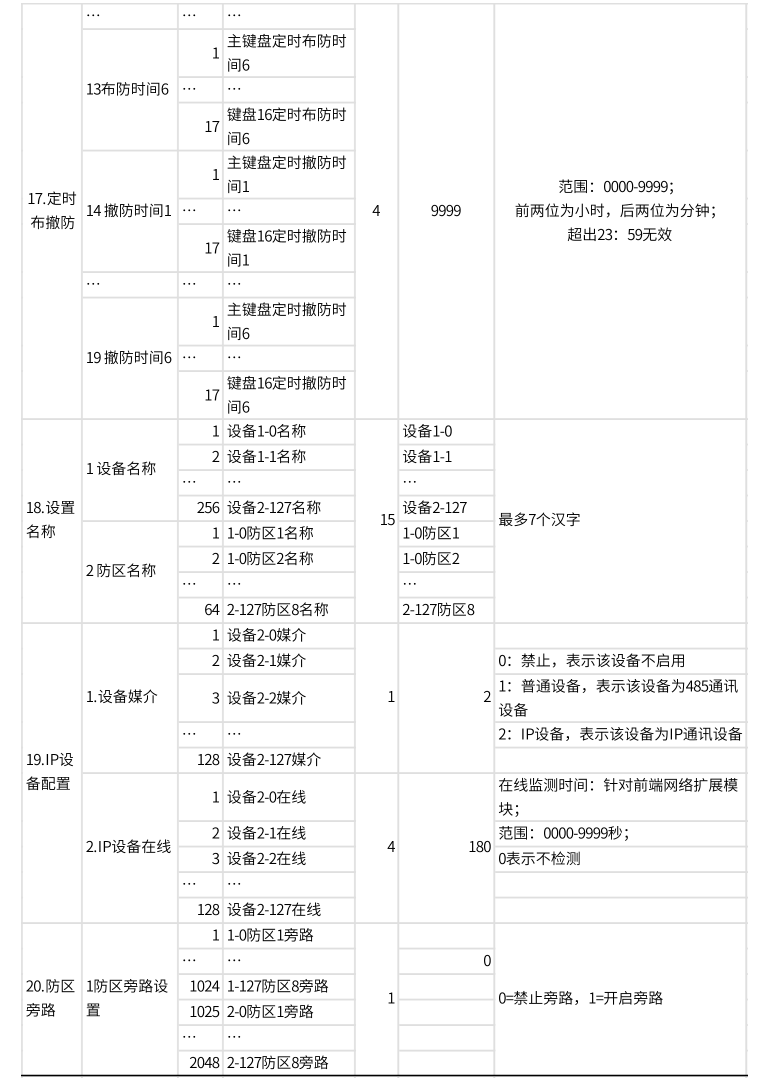

2、编码功能列表
九、主机特殊功能介绍
1、主键盘和从键盘的说明
1)、键盘接线
主键盘的RS485信号接主机主板的键盘接口的RS485接口。
从键盘的RS485信号接主机主板的通讯口1、2的RS485接口。
2)、键盘地址说明
AL-7416：从键盘1到从键盘7的地址为129到135，接主机主板的通讯口1或2。
AL-7480：从键盘1到从键盘8的地址为129到136，接主机主板的通讯口1。
AL-7480：从键盘9到从键盘16的地址为137到144，接主机主板的通讯口2。
3)、键盘地址拨码说明（注：网络通讯键盘通过编程设置键盘地址,485通讯键盘通过拨码设置键盘地址）

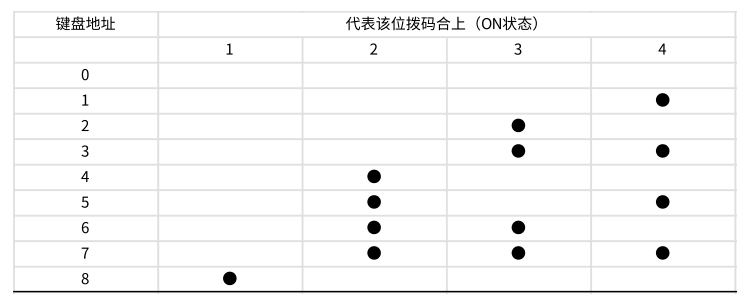

AL-730拨码：主键盘的地址为0，4位拨码全部在断开状态，从键盘地址请参考下面AL-730键盘地址编码表如下：

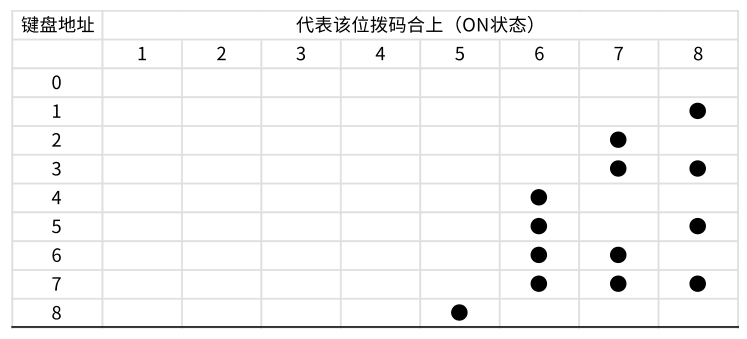

AL-716拨码：主键盘的地址为0，8位拨码全部在断开状态，从键盘地址请参考下面AL-716键盘地址编码表如下：
4)、键盘功能说明主键盘可以进行布撤防操作、消警、编程功能。
从键盘只能实现布撤防操作。
注意：如果设备同时被两个或两个以上的键盘分区开启，只有这几个键盘全部布防，该设备才会布防。
2、单个设备、防区布撤防操作
1)、密码（默认出厂为123456）＋【旁路】，此时键盘显示“输入设备号”。
2)、输入设备号，共6位数字：第一位代表设备连接的通讯口编号（通讯口1为1，通讯口2为2）；第二位到第四位代表设备地址，后面两位代表该设备上的防区号。
3)、第三步：按【进入】键，对设备进行布防；按【退出】键，对设备进行撒防；如果输入的设备为总线联网小主机，提示输入该主机的密码，就输入该主机的密码，然后再按【进入】或者按【退出】键进行布撒防操作。
举例：假设通讯口1、设备地址为001的防区扩展模块，密码（默认出厂为123456）＋【旁路】，输入设备号为100100，表示对该模块进行单设备布撤防；输入100101，表示对该模块的第一防区进行单防区布撤防。
3、旁路功能说明
1)、将防区开启【旁路功能】，进入主机的编程菜单项【20：防区旁路】。设置完后，需要将报警主机断电重启。
2)、旁路布防操作：密码（默认出厂为123456）＋【旁路】+【进入】。主机旁路布防：开启【旁路功能】的防区不会布防，其它防区正常布防。
主机正常布防：全部防区正常布防。
4、密码管理权限说明
云警总线报警主机主机的密码共有三类，分别为安装密码、键盘布防密码、键盘布撒防密码。具体权限如下：
安装密码：具备键盘编程、布撤防权限。
键盘布防密码：具备键盘布防权限。
键盘布撤防密码：具备键盘布撤防权限。
5、报警主机联动功能
1)、联动输出设备编号说明
联动输出编号为6位数，第一位代表【联动模块】连接的通讯口编号（通讯口1为1，通讯口2为2），第二位到第四位代表【联动模块】的地址，后面两位代表该【联动模块】的继电器输出（01-16）。
举例：200005，代表该联动设备接在通讯口2上、拨码地址为000的第5个输出。
2)、主机联动编程操作
进入主机的编程菜单项【4-1：设备设置-设备属性】，将【联动模块】的设备属性改为3。
进入主机的编程菜单项【6-1：分区分配-主键盘分区】，将【联动模块】在主键盘开启（0为关闭，1为开启）。

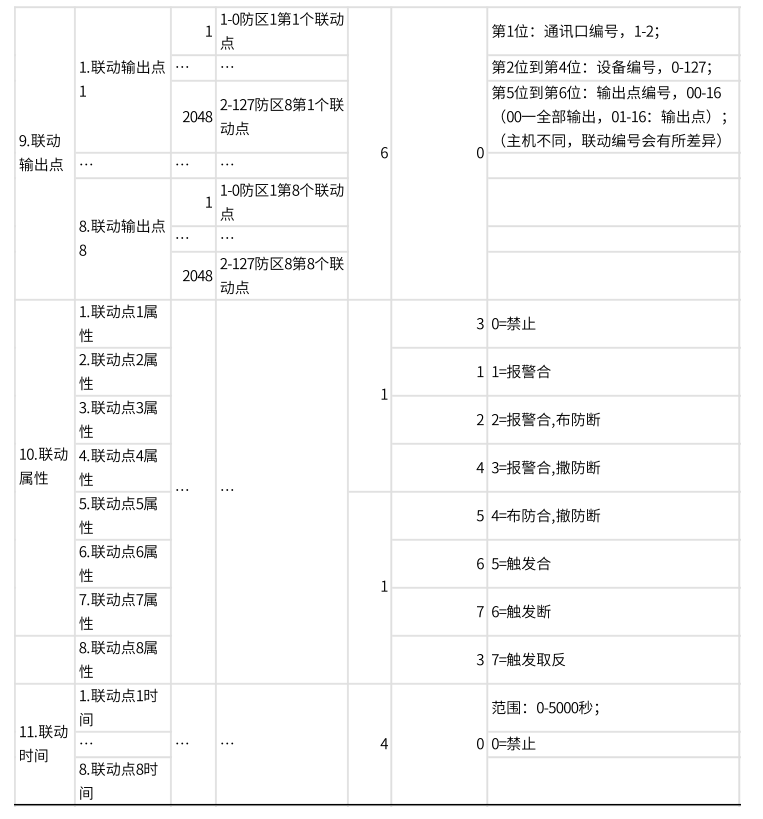

进入主机的编程菜单项【9-1：联动输出点-联动输出点1】，具体操作方式如下：
123456+“功能键”→这时界面显示“查询”→“↓”（向下）→联动输出点→“进入键”→这时界面显示“联动输出点1”，再按“进入键”，通过[↓]键、[↑]键找到需要设置联动的防区号（或者按“功能键”后直接输入防区地址跳转）→“进入键”→输入所要联动的联动输出编号（具体参考联动输出设备编号说明）→系统会提示修改成功→按“退出键”返回上一层→继续通过同样的方式配置其它防区的联动输出。
注意：设置完后，主机断电重启生效
十、RS-485通讯总线布线规范
1)、RS-485总线，线材需选用2芯屏蔽双绞线(RVSP2*1.0)或2芯屏蔽线(RVVP2*1.0)。
2)、RS-485总线，在不加中继器的情况下，总线长度最远为1200米。
3)、RS-485总线采用手拉手总线式结构布线。
4)、RS-485总线不应出现分支情况，如分支不可避兔，则必须满足以下三条要求：
分支长度不大于5米；
总线长度之和不超过800米；
该分支线上的设备总数不得超过50个；
5)、所有RS-485总线应尽量远离干扰源，RS-485总线应走弱电井，不能与强电（如220V交流电）或射频信号线路（如CATV、大信号音频线)并行走线，若并行走线，距离应大于0.5米。
6)、所有线路的接点必须采用焊接或镙丝卡紧的连接方式，并做防水及防潮处理。例如，可将对接点焊接后用防水胶带缠紧或用环氧树脂密封处理。
7)、信号共地：同一条RS-485总线的所有设备必须具有统一的信号地，以避免共模干扰。
方式：把同一条RS-485总线上连接设备的所有电源的负极，通过RS-485总线的屏蔽层连接起来，组成公共信号地。
