EAP-12C(II)吸顶双元红外探测器使用说明书

一、产品概述

吸顶双元红外探测器是一种用于安防系统的设备，主要用于监测室内环境中的人体活动。它采用红外技术，通过感应人体发出的红外热量来检测人的存在。当有人进入监测范围内时，探测器会发出警报信号。该产品被广泛应用于安防系统、智能家居、商业场所等领域。

二、功能特点

智能逻辑计算分析，滤除误报

支持温度补偿技术

抗白光干扰

抗射频干扰

菲涅尔光学透镜

吸顶安装

报警输出NC/NO可选择

采用SMT工艺制造，性能更稳定

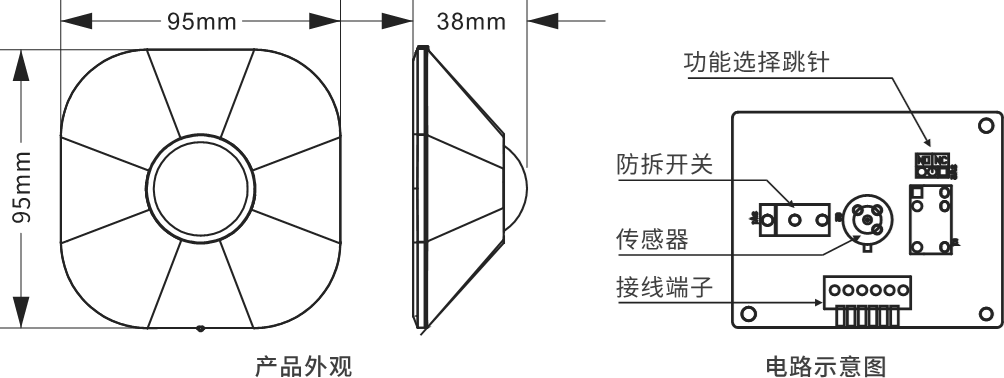

三、产品结构

四、技术参数

工作电压：DC9~30V

工作电流：静态39mA/报警13mA

探测距离：安装高度为2.5m时，直径8米；安装高度为3米时，直径10米

安装方式：吸顶

吸顶安装高度：2.5m-3.0m

自检时间：约60s

报警指示：红色LED

传感器：双元热释红外传感器

工作温度：-10℃~50℃

湿度环境：最大95%RH(无凝结现象)

探测角度：360ﾟ

报警输出：NC/NO可选择，接点DC28V 100mA

防拆输出：NC，接点DC28V 100mA

抗RF干扰：0MHz-1GHz20V/m 外型尺寸：95*95*38mm（长*宽*高）

五、功能说明

1）、LED状态说明

设备通电后，LED灯慢闪10秒后熄灭，进入自检状态，设备自检约60s后进入正常监测状态；

设备正常监测状态LED灯不亮，探测到入侵者时，触发报警，则LED灯亮起。

2）、跳针功能选择：

主板上SW2跳针为报警输出状态选择，中间为公共端，两端分别为NC和NO。当短接NC和公共端时为常闭输出；短接NO和公共端时为常开输出；（出厂默认为常闭输出）

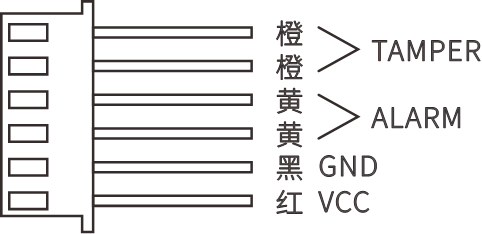

3）、接线说明

本产品为外接线式排线连接：

TAMPER为探测器防拆输出，线色为橙橙。

ALARM为探测器报警输出，线色为黄黄。

GND与VCC为探测器电源输入，线色为红正、黑负。

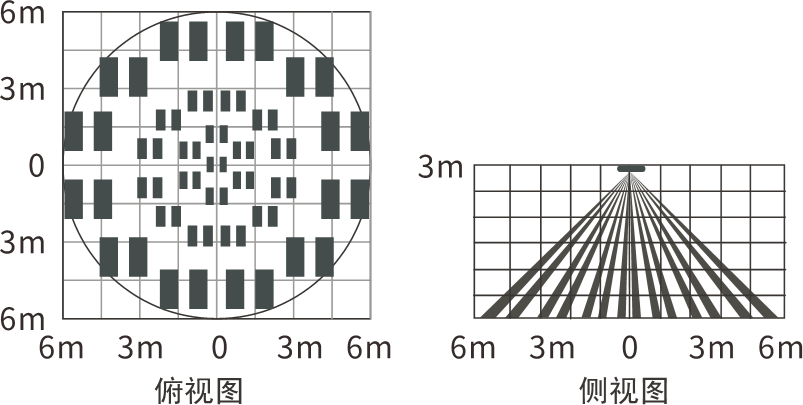

六、产品检测范围图示

七、产品使用说明

1）、产品安装

本产品为吸顶红外探测，必须采用吸顶安装，安装高度为2、5米-3米

2）、产品供电说明

本产品供电电压为DC9~30V，在安装时中应注意电源电压是否符合要求，并注意电源极性。

3）、步行测试

接通电源，自检完成后（自检时间约60秒），设备正常监测状态LED灯不亮，缓慢进入监测范围内，触发报警，LED灯亮起，同时ALARM报警输出有动作，表示探测器进入正常工作状态。

八、安装注意事项

1）、避免安装在户外、有宠物的地方、空调附近、热源附近、太阳直射的地方、转动或晃动的物体上方。

2）、安装表面应坚固，且不易振动。

3）、将探测器安装在入侵者容易通过的地方。

九、注意事项

1）、请按说明书正确地安装和使用本产品，不可触摸红外传感器表面，以免影响探测器灵敏度。如需清洁传感器，请断开电源后用软布沾少许酒精擦拭。

2）、本产品可以减少事故的发生，但不能确保万无一失。为了您的安全，除了正确使用产品外，在日常生活中还要提高警惕，加强安全防护意识。

3）、为保证探测器能够正常工作，应进行周期性测试，建议每周一次。
