EAP-300XT(Ex)本安型防爆三鉴红外探测器使用说明书

一、概述

EAP-300XT(Ex)本安型防爆三鉴红外探测器，本安型产品与防爆安全栅配套组成危险区的防爆入侵检测系统。 探测器属于被动红外探测类，主要由红外传感器和微波发生模块及处理电路组成。 红外接收器可接收人或动物等发出的红外波，它釆用先进的信号分析处理技术，根据探测人体红外光谱和微波多普勒效应来工作，可有效防止因各类环境因素引起的误报；微波模块可发射固定频率的微波，来检测物体的移动 ，探测器采用统一的外形和安装尺寸、外壳由ABS材质一体成型，整体灵敏度高，误报率低，安全可靠，检修方便。

二、产品特点

用多普勒效应+能量分析

微波采用X-Band平面式天线

红外探测范围可设置

全方位自动温度补偿技术

LED工作指示灯工作、关闭模式可选

报警触发方式“与”、“或”模式可选

报警输出方式常闭(NC)

采用SMT技术，抗电磁干扰射频干扰能力强

警戒距离 0～12m。

防护等级为IP65，可在恶劣环境中工作。

三、设备参数

3.1、电气参数

工作电压：安全区DC9-30V(安全栅输入电压) 危险区DC12V（安全栅输出电压）

静态电流（含安全栅）：≤50mA

报警电流（含安全栅）：≤60mA

微波探测距离：0~12m可调

红外探测距离：设置为高灵敏度模式，最大探测距离12m；设置为低灵敏度模式，最大探测距离8m

探测角度：110°

探测方式：多普勒效应+红外探测+智能分析

红外传感器：双元低噪声热释电红外传感器

微波天线种类：平面式天线附高频GaAs,

微波频率：10.525GHz

安装方式：壁挂

安装高度：最佳为2.2m

LED指示：绿色-红外触发，黄色-微波触发，红色-报警

继电器输出：常闭，接点容量28VDC100mA

防拆开关：常闭无电压输出，接点容量28VDC100mA

环境温度：-20℃～60℃

相对湿度：＜95％RH

大气压：80～110Kpa

外形尺寸：128mm*71mm*58mm

3.2、防爆参数

防爆标志：Ex ib II C T4 Gb

本安参数

电源端：Ui=13.5VDC，Ii=173mA，Pi=0.55W，Ci=0.11u F，Li=0；

信号端：Ui=13.5VDC，Ii=173mA，Pi=0.55W，Ci=0，Li=0。

四、产品结构及功能描述

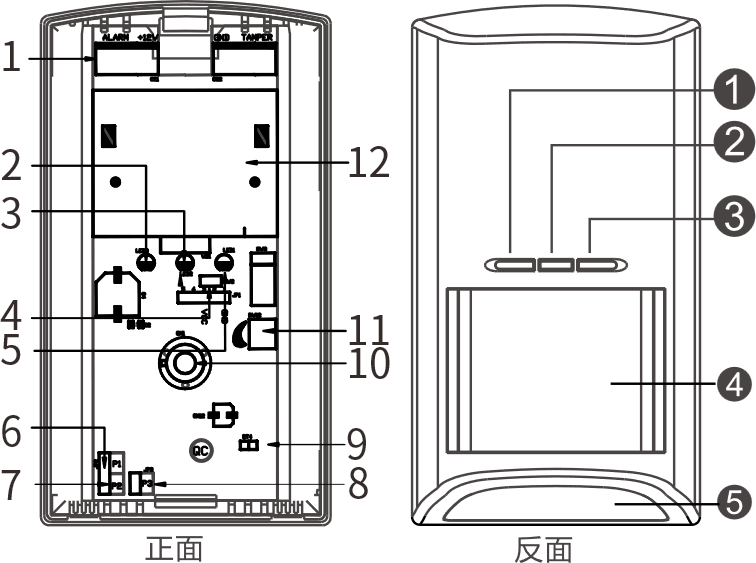

4.1、产品内部结构

1：接线端子    2：黄色LED灯    3：红色LED灯    4：LED跳针    5：绿色LED灯    6：温度补偿设置    7：与或模式设置    8：红外灵敏度模式设置    9：温度传感器    10：红外传感器    11：微波灵敏度调节电位器    12：微波模块    ❶：黄灯亮:微波被触发    ❷：红灯亮 :报警    ❸：绿灯亮:红外被触发    ❹：菲涅尔透镜    ❺：下视镜

4.2、接线说明：

电源： +12V接安全栅危险区配电+3   GND接安全栅危险区配电-4
报警输出：ALARM接安全栅危险区开关量+1  -2
防拆报警：TAMPER可与ALARM串联接安全栅危险区开关量+1  -2，也可单独配个安全栅接入危险区开关量+1  -2

4.3、指示灯说明

黄色红色LED亮 :微波被触发报警；绿色红色LED亮 :红外被触发报警
黄色红色绿色LED同时亮 : 微波被和红外同时被触发报警。

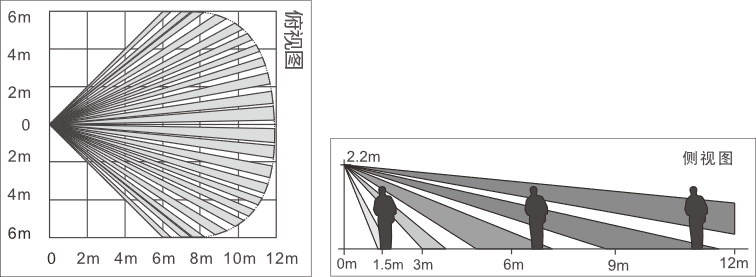

4.4、检测范围

五、安装及使用操作说明

5.1、安装说明

（1）、扣住卡扣打开面壳

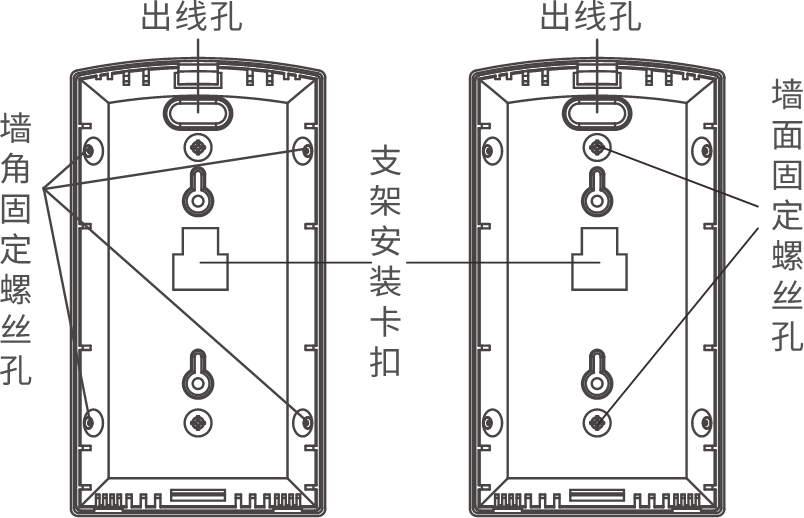

（2）、取出PCB板，打穿图示出线孔和螺丝孔

（3）、将导线穿过出线孔，将底壳固定在墙上

（4）、将PCB板固定在底壳上

（5）、盖上面壳安装完毕

5.2、使用操作说明

（1） 、SW2跳针：控制LED指示灯开启和关闭。若SW2跳针短接，LED灯处于正常开启模式，对应显示探测器的功能指示状态；若SW2跳针未短接，LED指示灯处于关闭模式，但不影响探测器正常工作。出厂默认设置SW2跳针短接。

（2）、P1跳针：用于温度补偿。若P1跳线帽短接，温度补偿功能开启，适当的对红外热释电的信号数据进行校准；若P1跳线帽未短接，温度补偿功能关闭，则探测器抗温度干扰能力弱。出厂默认设置为温度补偿模式。

（3） 、P2跳针：用于与和或模式方式。若P2跳针短接，设置为“或”模式，红外或微波被触发，探测器就会报警；若P2跳针未短接， 设置为"与”模式，红外与微波同时被触发，探测器才会报警。出厂默认设置为“与”模式。

（4）、P3跳针：红外灵敏度设置。若P3跳针短接，探测器红外灵敏度低，抗干扰性能高，适用于较恶劣的室内环境，若P3跳针未短接，探测器红外灵敏度高，适用于一般室内环境。出厂默认设置为高灵敏度模式。

（5）、微波电位器：调节电位器，用于微波探测范围调节用户可根据实际需要去调整，往顺时针方向调整，微波灵敏度变小，探测范围随之变小；往逆时针方向调整，微波灵敏度变大，探测范围随之变大。出厂默认探测范围适中即电位器拧至横向中 间位置。

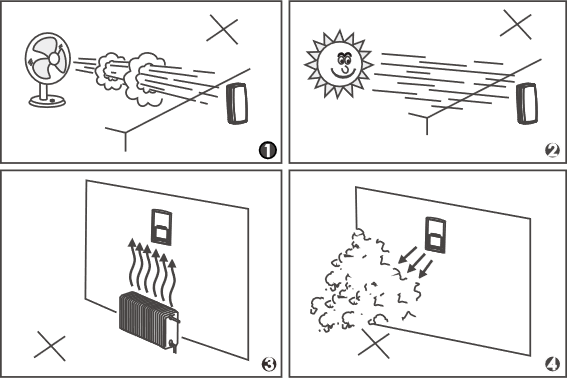

5.3、请避免在以下场合安装本探测器，以保证产品性能:

（1）、安装基础不稳定，安装表面不结实。

（2）、安装时一定要确保探测器前面无遮挡（如：围墙灯、树枝、或其它建筑）。

（3）、必须配套防爆安全栅进行使用

（4）、探测器应安装在感应外来入侵的位置，尽量安装在能使入侵者横穿探测区的地方，建议安装高度为2.2m.

（5）、安装位置应避免靠近空调、电风扇、电冰箱、烤箱及可引起温度迅速变化的物体同时应避免太阳光直接照射在探测器上。

（6）、请勿在探测器透镜前面放置其他物体，以避免遮挡透镜影响探测效果。（见右图）

（7）、安装时，确保指示灯在上方。

六、产品使用

6.1、设备通电

设备通电：接通12V直流电源，黄灯、绿灯常亮，中间红灯闪烁，探测器进入自检状态，自检时间约20秒，指示灯停止闪烁时表示探测器进入正常检测状态。

6.2、步行测试

步行测试：在探测器覆盖区域内，正常的步行速度进行测试，此时会有相应的指示灯亮，绿色指示灯亮表示红外被触发；黄色指示灯亮表示微波被触发；红色指示灯亮，探测器报警，报警有输出。

七、注意事项

本探测器在危险区安装使用中应注意以下事项：

1、与探测器配套的安全栅应安装在非危险区。

2、导流条和机壳绝缘：各导流条之间必须用线芯截面积4 mm2以上的铜导线或电缆相互连接。

3、要认真核对安全栅的型号、极性及工作电压，接线端子及定义，防止接错造成损坏。

4、按下列参数匹配计算公式选用安全栅：

Uo≤Ui   Io≤Ii   Co≥Cp＋Ci   Lo≥Lp+Li

Uo为最高输出电压   Io为最大输出电流

Co为最大外部电容   Lo为最大外部电感

Ui为本安仪表允许输入的最大故障电压

Ii为本安仪表允许输入的最大故障电流

Ci为最大内部电容    Cp为连接导线允许分布电容

Li为最大内部电感    Lp为连接导线允许分布电感
