产品手册

幕帘红外探测器:EAP-200D(86)使用说明书 v1.0

2021.01.25

一、产品概述

本产品为高稳定性幕帘被动红外探测器。它使用智能信号分析处理技术,能大大提升产品的探测和防误报性能,从设计上保证了产品的稳定性。当有入侵者进入探测区域时,探测器将自动探测区域内人体活动,并向控制主机发送报警信号。产品适合家庭、商铺、厂房、商场、仓库、写字楼等场所的安全防范,也可用于智能家居、智慧养老院等应用场所做智能传感器使用。

二、功能特点

智能逻辑计算分析,滤除误报

支持温度补偿技术

抗射频干扰

菲涅尔光学透镜

壁挂或吸顶安装

报警输出NC/NO可选择

采用SMT工艺制造,性能更稳定

三、技术参数

工作电压:DC9~30V

工作电流:40mA

探测距离:30℃以下9m、30℃以上6m

探测角度:15゚

安装方式:壁挂或吸顶

壁挂安装高度:≤2m

吸顶安装高度:≤4m

自检时间:约60S

报警指示:红色LED

传感器:单元热释红外传感器

工作温度:-10℃~50℃

湿度环境:最大95%RH(无凝结现象)

抗RF干扰:0MHz-1GHz20V/m

报警输出:NC/NO可选择,接点DC28V 100mA

拆输出:NC,接点DC28V 100mA

外型尺寸:86*86*33mm

四、产品说明

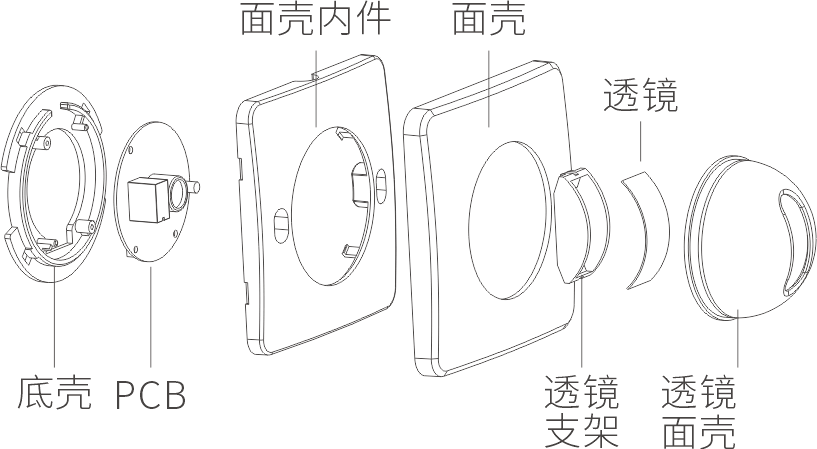

1、产品拆装图

幕帘红外探测器:EAP-200D(86)使用说明书 v1.0

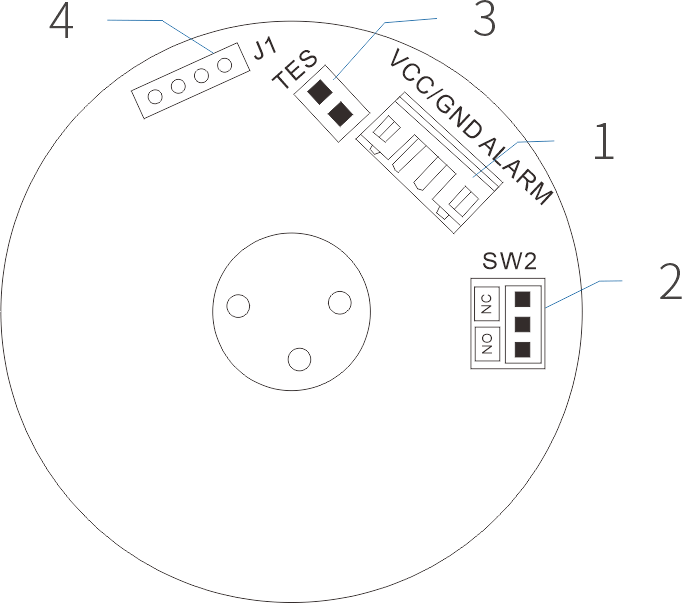

2、PCB布局

幕帘红外探测器:EAP-200D(86)使用说明书 v1.0

1)、电源及信号接口:VCC和GND为电源正负,ALARM为报警信号输出

2)、SW2为报警输出状态选择:NO为常开输出;NC为常闭输出。

3)、TES预留

4)、J1为程序下载接口

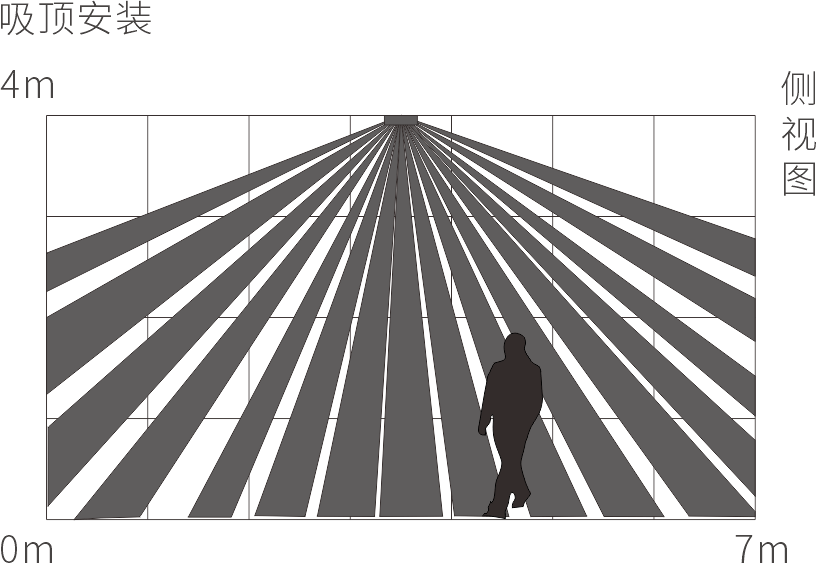

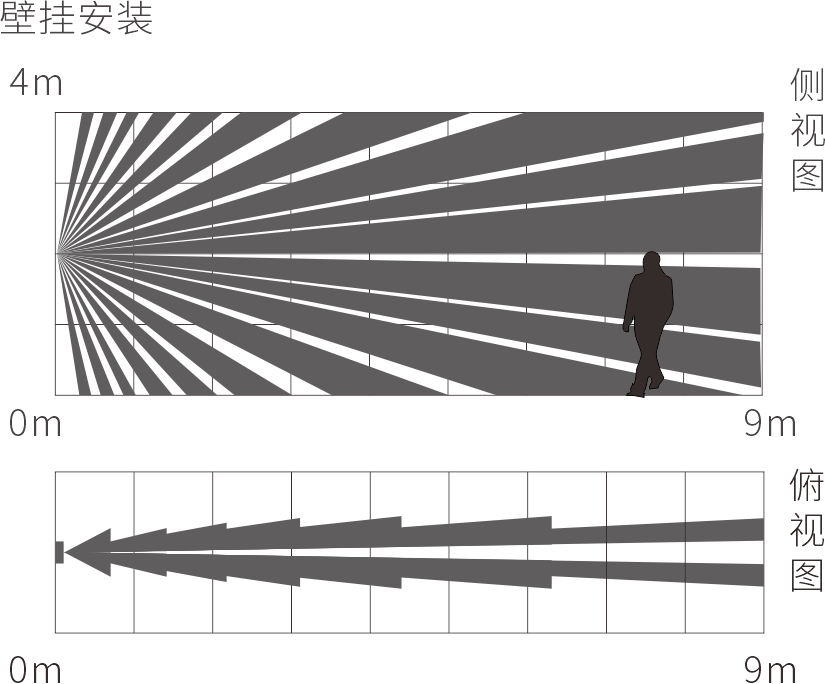

3、探测范围

幕帘红外探测器:EAP-200D(86)使用说明书 v1.0

幕帘红外探测器:EAP-200D(86)使用说明书 v1.0

五、功能说明

1、LED状态说明:LED灯为报警指示灯,同步设备报警状态,正常状态下LED灯不亮,当设备通电自检完成后,如探测到入侵者,触发报警,LED灯亮起。

2、主板上SW2为报警输出状态选择,插入NC时为常闭输出,插入NO时为常开输出,出厂默认常闭。

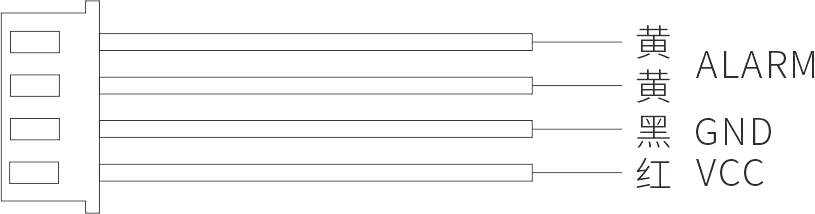

3、本品为外接线式排线连接:(ALARM无极性要求)

幕帘红外探测器:EAP-200D(86)使用说明书 v1.0

六、产品使用说明

1、选择合适安装高度(壁挂安装不高于2米,吸顶安装不高于4米),并安装好86底壳。按探测器接线说明接线。将探测器前盖打开,将面板固定在86底壳,盖上前盖,调整探测角度。

2、本产品供电电压为DC9~30V,在安装过程中应注意电源电压是否符合要求,并注意电源极性。

3、步行测试

接通电源,自检完成后(自检时间约60秒),触发探测器,LED灯亮,表示探测器进入正常检测状态;

缓步走过探测区域,LED灯亮,表示探测器工作正常,若探测器无反应,请及时调整探测角度。

七、安装注意事项

1、避免安装在太阳直射、户外、有宠物、靠近空调、热源附近的地方及转动或晃动的物体上方。

2、安装表面应坚固,且不振动。

3、将探测器安装在入侵者容易通过的地方(注:安装时应注意探测器是否与探测区域为横向切割面,横切方式能达到最佳探测效果)。

八、注意事项

1、请按说明书正确地安装和使用本产品,不可触摸红外传感器表面,以免影响探测器灵敏度,如需清洁传感器,请断开电源后用软布沾少许酒精擦拭。

2、本产品可以减少事故的发生,但不能确保万无一失。为了您的安全,除了正确使用产品外,在日常生活中还要提高警惕,加强安全预防意识。

3、为保证探测器能够正常工作,应进行周期性测试,建议每周一次。
