幕帘红外探测器：EAP-200I（86）使用说明书 v1.0

一、产品概述

本产品为高稳定性幕帘被动红外探测器。它使用智能信号分析处理技术，能大大提升产品的探测和防误报性能，从设计上保证了产品的稳定性。当有入侵者进入探测区域时，探测器将自动探测区域内人体活动，并向控制主机发送报警信号。产品适合家庭、商铺、厂房、商场、仓库、写字楼等场所的安全防范，也可用于智能家居、智慧养老院等应用场所做智能传感器使用。

二、功能特点

智能逻辑计算分析，滤除误报

支持温度补偿技术

抗射频干扰

菲涅尔光学透镜

壁挂或吸顶安装

报警输出NC/NO可选择

采用SMT工艺制造，性能更稳定

三、技术参数

工作电压：DC9~30V

工作电流：40mA

探测距离：30℃以下9m、30℃以上6m

探测角度：15?

安装方式：壁挂或吸顶

壁挂安装高度：≤2m

吸顶安装高度：≤4m

自检时间：约60S

报警指示：红色LED

传感器：单元热释红外传感器

工作温度：-10℃~50℃

湿度环境：最大95%RH(无凝结现象)

抗RF干扰：0MHz-1GHz20V/m

报警输出：NC/NO可选择，接点DC28V 100mA

防拆输出：NC，接点DC28V 100mA

外型尺寸：86*86*29mm

四、产品说明

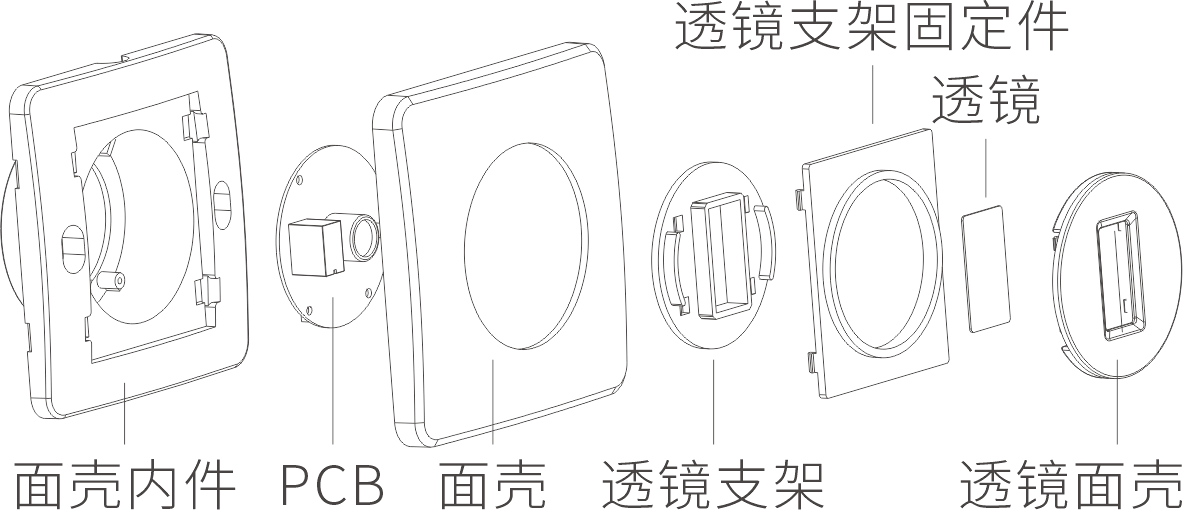

1、产品拆装图

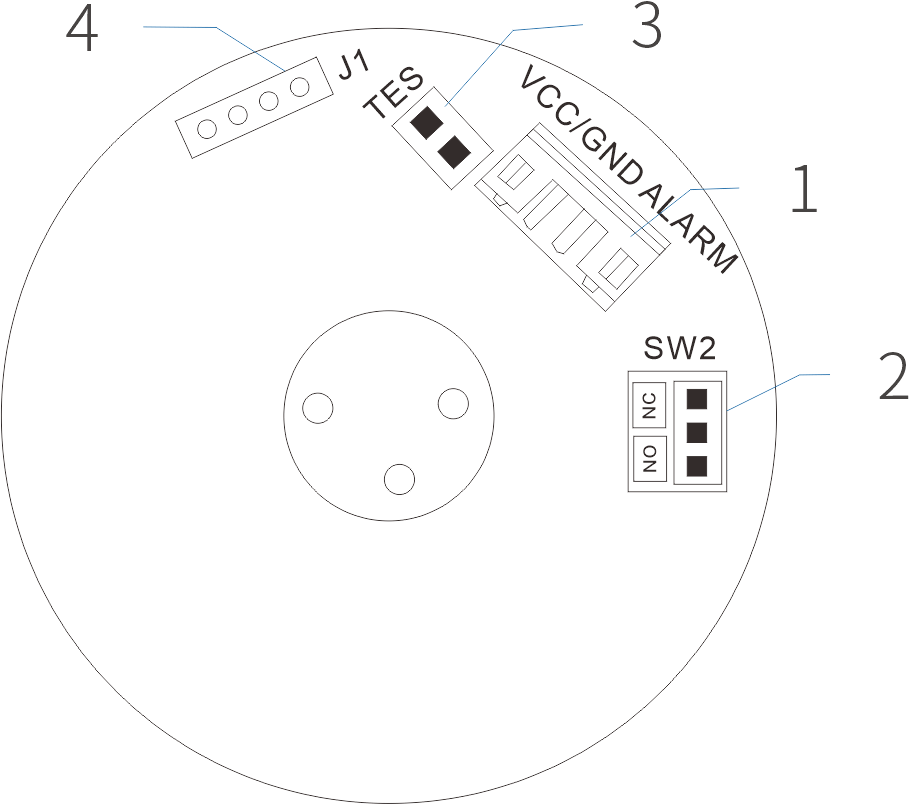

2、PCB板布局图

1)、电源及信号接口：VCC和GND为电源正负，ALARM为报警信号输出

2)、SW2为报警输出状态选择：NO为常开输出；NC为常闭输出。

3)、TES预留

4)、J1为程序下载接口

3、探测范围

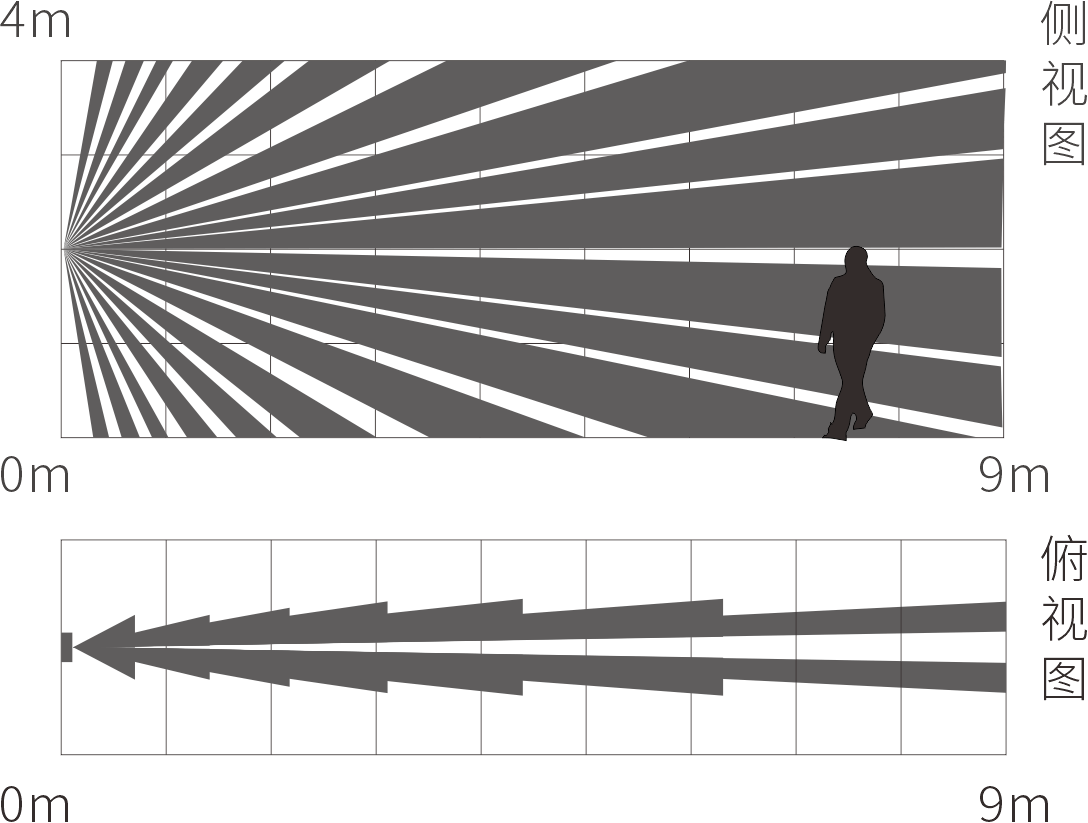

壁挂安装

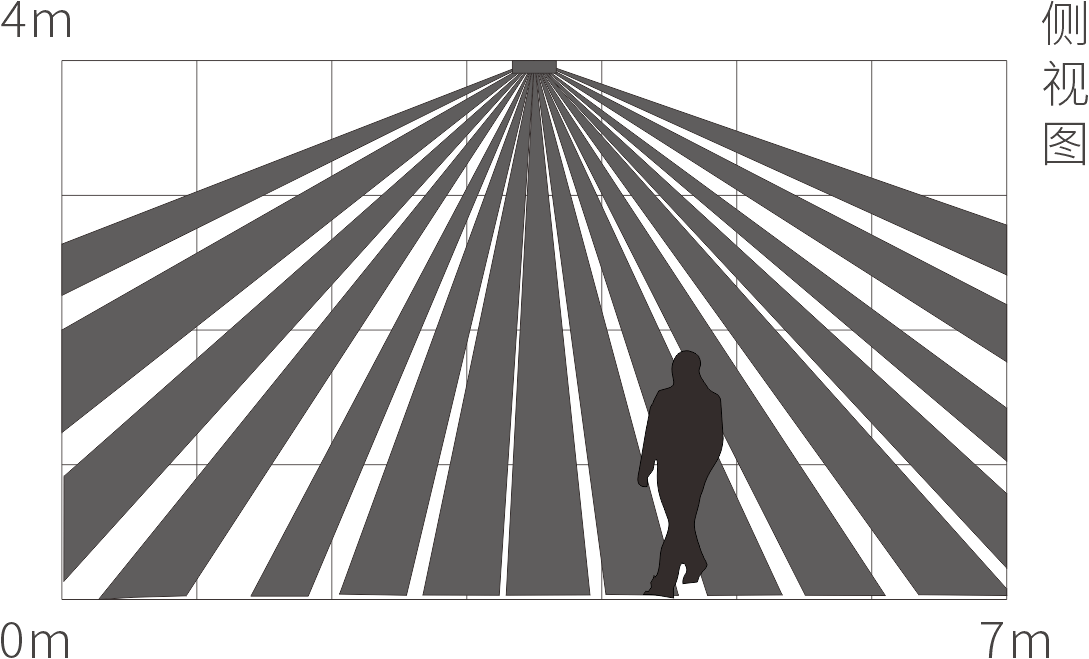

吸顶安装

五、功能说明

1、LED状态说明：LED灯为报警指示灯，同步设备报警状态，正常状态下LED灯不亮，当设备通电自检完成后，如探测到入侵者，触发报警，LED灯亮起。

2、主板上SW2为报警输出状态选择，插入NC时为常闭输出，插入NO时为常开输出,出厂默认常闭。

3、本产品为外接线式排线连接：

六、产品使用说明

1、选择合适安装高度（壁挂安装不高于2米，吸顶安装不高于4米），并安装好86底壳。

按探测器接线说明接线。将探测器前盖打开，将面板固定在86底壳，盖上前盖，调整探测角度。

2、本产品供电电压为DC9~30V，在安装过程中应注意电源电压是否符合要求，并注意电源极性。

3、步行测试

接通电源，自检完成后（自检时间约60秒），触发探测器，LED灯亮，表示探测器进入正常检测状态；

缓步走过探测区域，LED灯亮，表示探测器工作正常，若探测器无反应，请及时调整探测角度。

七、安装注意事项

1、避免安装在太阳直射、户外、有宠物、靠近空调、热源附近的地方及转动或晃动的物体上方。

2、安装表面应坚固，且不振动。

3、将探测器安装在入侵者容易通过的地方（注：安装时应注意探测器是否与探测区域为横向切割面，横切方式能达到最佳探测效果）。

八、注意事项

1、请按说明书正确地安装和使用本产品，不可触摸红外传感器表面，以免影响探测器灵敏度，如需清洁传感器，请断开电源后用软布沾少许酒精擦拭。

2、本产品可以减少事故的发生，但不能确保万无一失。为了您的安全，除了正确使用产品外，在日常生活中还要提高警惕，加强安全预防意识。

3、为保证探测器能够正常工作，应进行周期性测试，建议每周一次。
