EAP-300XT三鉴红外探测器 使用说明书

一、产品概述

本产品为微波被动红外人工智能复合型三鉴入侵探测器，它采用先进的信号分析处理技术，根据探测人体红外光谱和微波多普勒效应来工作，可有效防止各类环境因素引起的误报。本品可用于银行、仓库、家庭等场所的安全防范。

二、功能特点

采用多普勒效应+能量分析

微波采用X-Band平面式天线

探测范围可设置

全方位自动温度补偿技术

LED工作指示灯开启、关闭可选

报警触发方式`与`、`或`模式可选

报警输出常闭(NC)/常开(NO)可选

SMT工艺，抗电磁/射频干扰能力强

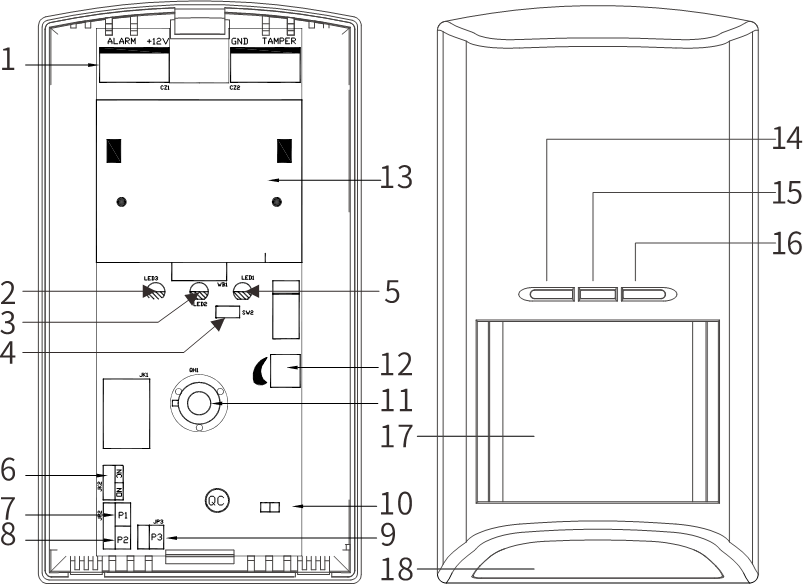

三、产品结构

四、技术参数

工作电压：DC9~24V

静态电流：≤56mA

报警电流：≤25mA

微波探测距离：0~12米 （可调）

红外探测距离：设置为高灵敏度模式，最大探测距离12米；

设置为低灵敏度模式，最大探测距离8米；

探测角度：110°

探测方式：红外光谱+多普勒效应+智能分析

红外传感器：双元低噪声热释电红外传感器

微波天线种类：平面式天线附高频GaAs，FET振荡器

微波频率：10.525GHz

安装方式：壁挂

安装高度：最佳为2.2米

工作温度：-10℃~50℃

LED指示：绿色-红外被触发; 黄色-微波被触发; 红色-报警

继电器输出：常开常闭可选，接点容量28VDC.100mA

防拆开关：常闭无电压输出，接点容量28VDC,100mA

外形尺寸：128mm*71mm*58mm（长*宽*高）

五、产品的使用

1、探测器接通12V直流电源，绿灯慢闪10秒后熄灭，进入自检状态（自检过程黄灯和红灯熄灭），设备自检约50s后进入正常监测状态。

2、在探测器覆盖区域内以正常的步行速度进行测试，此时会有相应的指示灯亮：绿色指示灯亮表示红外被触发;黄色指示灯亮表示微波被触发；红色指示灯亮，探测器报警，继电器有动作。

3、 P1跳针用于温度补偿；随着室内环境温度的变化，导致红外热释电传感器的信号发生变化，若P1跳针短接，设置为温度补偿功能，单片机程序会根据采集到的当前环境温度，适当的对红外热释电的信号数据进行校准；若P1跳针未短接，无温度补偿功能，则探测器抗温度干扰能力弱。出厂默认P1跳针短接（温度补偿功能）。

4、 P2跳针用于与、或模式选择，若P2跳针短接，设置为‘或’模式，红外或者微波被触发，探测器就会报警；若P2跳针未短接，设置为‘与’模式，红外与微波同时被触发，探测器才会报警。出厂默认P2跳针未短接（‘与’模式）。

5、P3跳针用于红外灵敏度设置，若P3跳针短接，探测器红外灵敏度低，抗干扰性能高，适用于较恶劣的室内环境，若P3跳针未短接，探测器红外灵敏度高，适用于一般室内环境。出厂默认P3跳针未短接（高灵敏度模式）。

6、NC/NO跳针用于报警输出状态的设置。可根据不同类型报警主机的规格要求选择不同的报警输出状态，NC为常闭状态，NO为常开状态，出厂默认设置为NC常闭状态。

7、微波灵敏度调节电位器，用于微波探测范围的调节，用户可根据实际需要去调整，往顺时针方向调整，微波灵敏度变小，探测范围随之变小；往逆时针方向调整，微波灵敏度变大，探测范围随之变大。出厂默认设置探测范围适中，即电位器逆时针拧至横向中间位置。

8、SW2跳针用于控制LED指示灯是否有指示，若SW2跳针短接，LED灯处于开启模式，随探测器的功能指示工作状态；若SW2跳针未短接，LED指示灯电路断开，所有指示灯处于关闭状态，但不影响探测器正常工作。出厂默认SW2跳针短接（LED灯处于开启模式）。

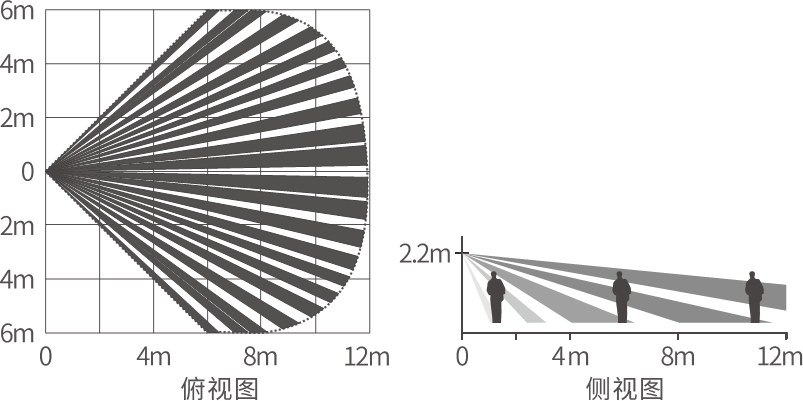

六、产品检测范围图示

七、安装位置选择及注意事项

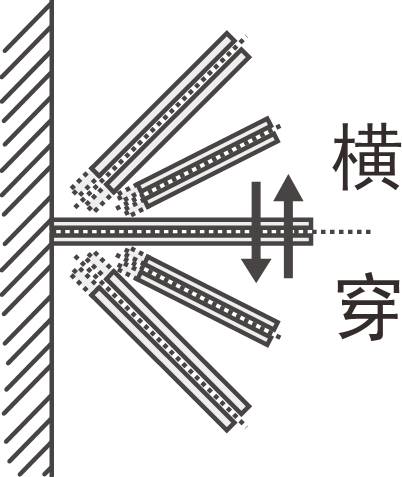

1、探测器应安装在感应外来入侵的位置，尽量安装在能使入侵者横向穿过探测区的地方，建议安装高度为2.2米。

1）避免安装在户外、有宠物的地方、空调附近、热源附近、太阳直射的地方、转动或晃动的物体上。

2）安装表面应坚固，且不易振动。

3）将探测器安装在入侵者容易通过的地方。

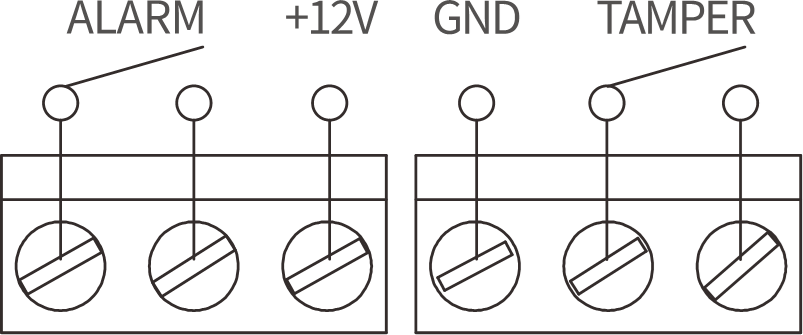

八、接线示意图

九、注意事项

1）请按说明书正确地安装和使用本产品，不可触摸红外传感器表面，以免影响探测器灵敏度。如需清洁传感器，请断开电源后用软布沾少许酒精擦拭。

2）本产品可以减少事故的发生，但不能确保万无一失。为了您的安全，除了正确使用产品外，在日常生活中还要提高警惕，加强安全防护意识。

3）为保证探测器能够正常工作，应进行周期性测试，建议每周一次。
