EAP-402D/402I室外广角/幕帘红外探测器 使用说明书

一、产品概述

本产品为高性能户外探测器，由三组高精度被动红外传感器和光照感应电路及模糊逻辑内核组成，外壳采用防水设计，造型优美，室内外均可使用。

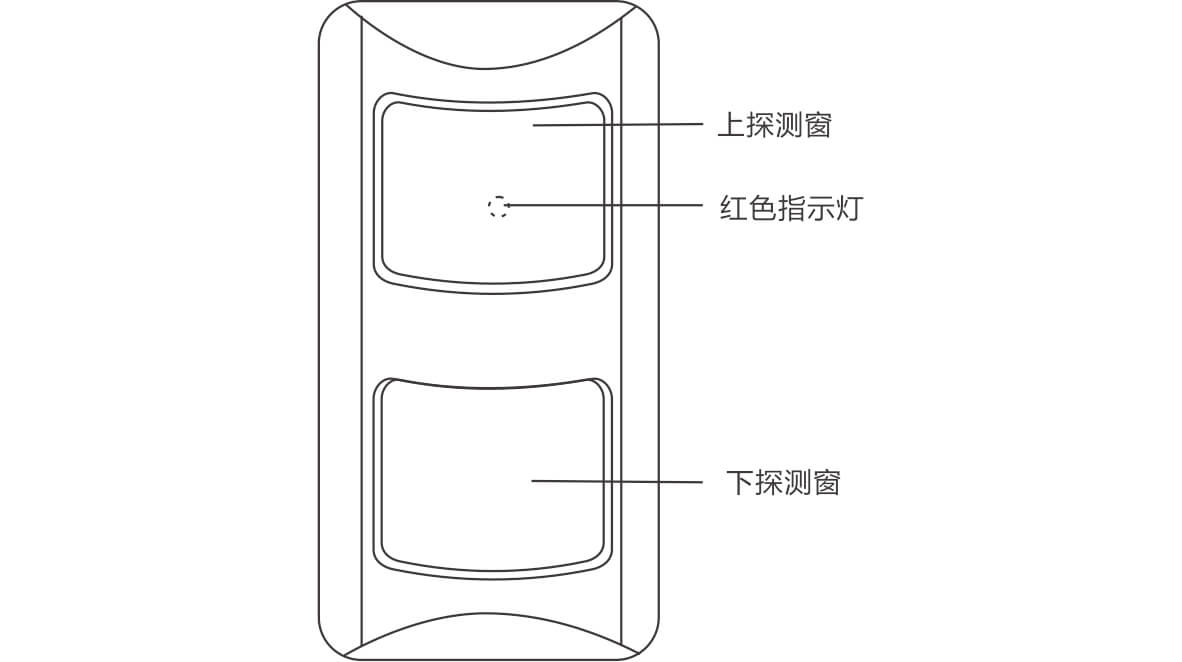

二、产品示意图

三、技术参数

电源电压：DC9~16V

上电自检：约60秒

工作电流：50mA

被动红外传感器：三组低噪声特质红外传感器

广角探测张角：110°

幕帘探测张角：6-9°

探测器距离：12m

温度补偿：自动双曲线温补

报警指示：红色指示灯亮3秒

报警端口：常开常闭可选，接点容量100mA/28VDC

防拆开关：常闭输出，接点容量100mA/28VDC

工作温度：-10℃~50℃

抗电磁干扰：>30V/M

抗白光干扰：> 100,000LUX

产品尺寸：138*75*46m

四、功能特点

A、采用三组传感应器立体复合探测，并经ASIC模糊逻辑数码分析，有效降低误报。

B、支持温度补偿技术，无论环境温度如何变化，灵敏度始终一致，没有温度死区。

C、智能光学滤光系统，抗强光、大风、小动物及各类恶劣气候。

D、适用于大型厂矿、油田、养殖场所、露天仓库防范探测。对于家居防盗可实现更合理的入侵室内前报警功能。

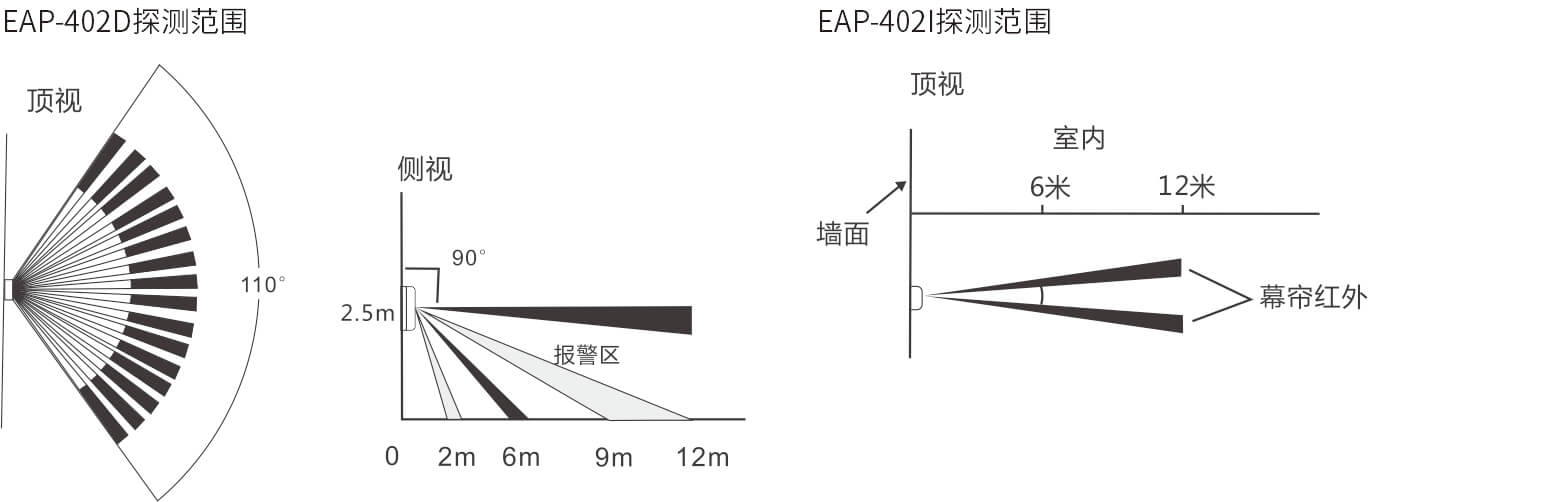

五、 探测范围图

六、安装说明

1、安装注意事项

A、当入侵者的移动轨迹与探测方向成切线时，探测灵敏度最高。

B 、避免与强电电缆一同走线安装。

C、在安装时，建议避免安装在有强烈气流的地方或避免与强电缆一同布线安装。

D、如果在同一个房间需要安装探测器，且面对面安装，则两者之间的距离应至少大于2米。

E、安装探测器的墙面应坚固稳定，且不振动；

2、安装方式

有指示灯一端期上。底盖平贴墙面，用螺丝固定底板滑块。探测器距离地面2.0-2.5米；

注意：

A、角度和高度的变化，会引起探测范围的变化

B、连接线必须由探测器的下端引出，出线口务必压入防水胶圈。

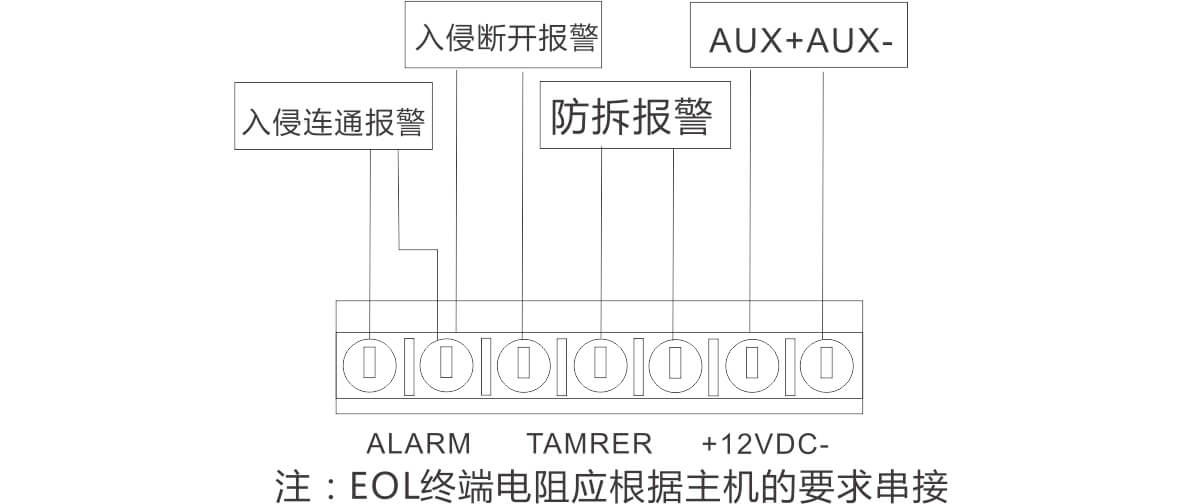

七、接线端子示意图（见右图）

八、工作状态的设定

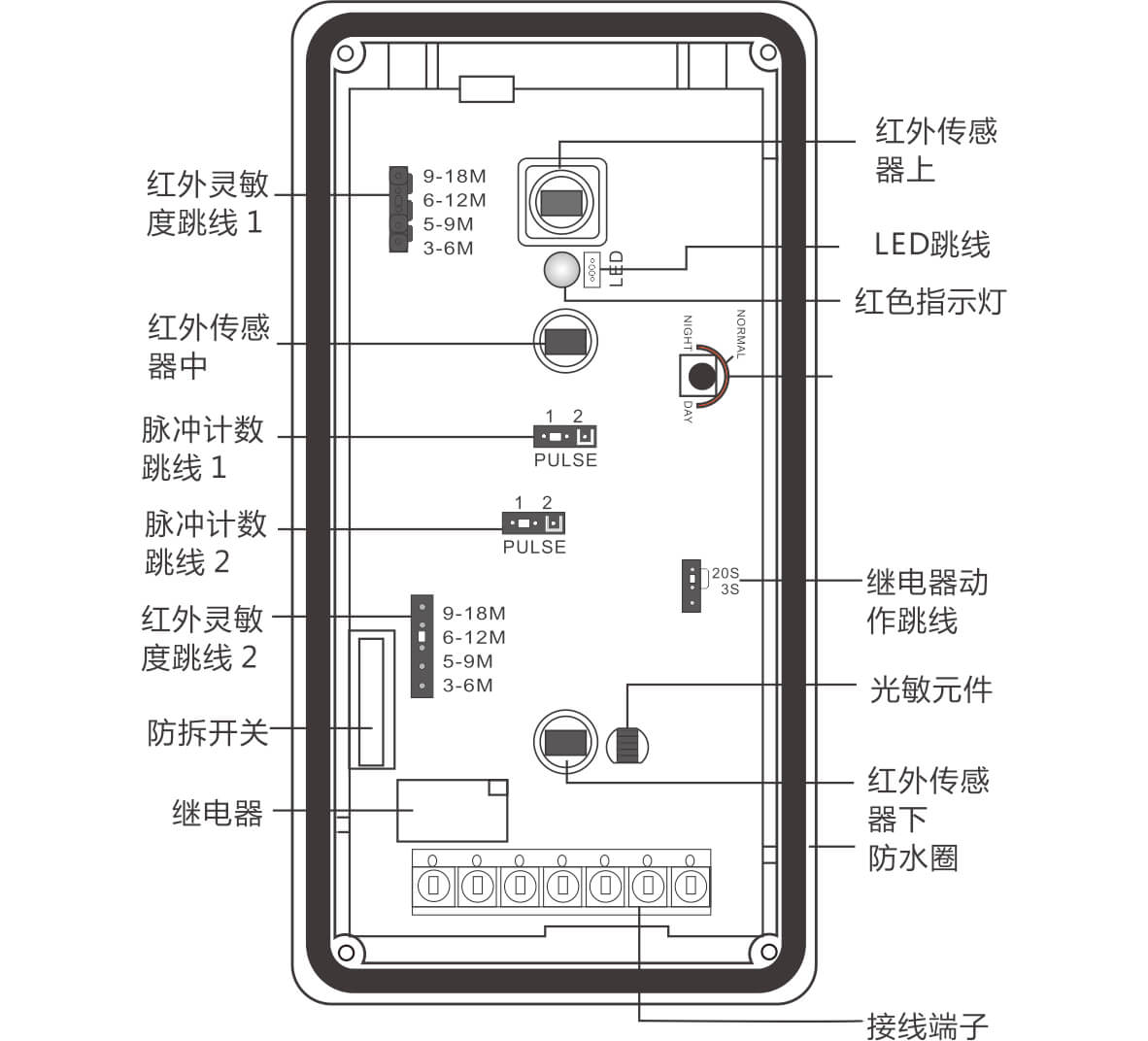

1、红外灵敏度距离跳线设计：两组红外灵敏度距离跳线1和2一般设为同一位置。(默认设置为6-12米)

当跳线连通9-18M时，感应灵敏度为9-18M；

当跳线连通6-12 M时，感应灵敏度为6-12M；

当跳线连通5-9M时，感应灵敏度为5-9M；

当跳线连通3-6M时，感应灵敏度为3-6M；

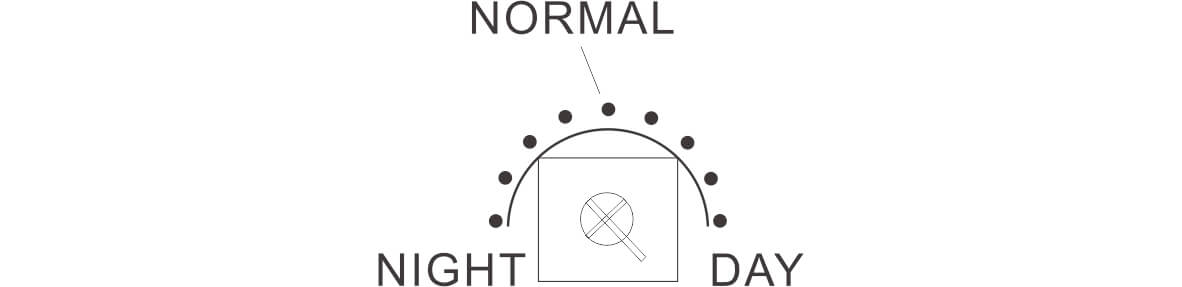

2、探测器模式调节

当旋钮指向DAY时，为全天侯报警模式。

当旋钮指向NORMAL时，为普通模式，黄昏后报警。

当旋钮指向NIGHT时，为夜间报警模式。

3、红外脉冲计数跳线设定(出厂设置为2)

两组脉冲计数跳线1和2一般设定为同一脉冲计数；

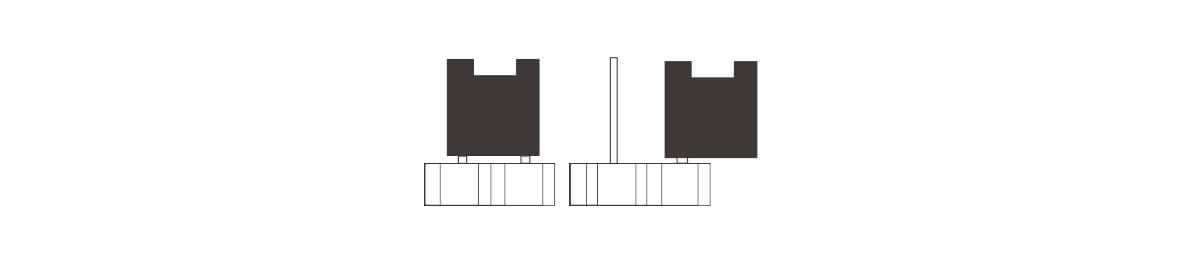

当跳线连通1时，脉冲计数为1；

当跳线接通2时，脉冲计数为2；

4、继电器动作跳线设定

出厂设置为3S

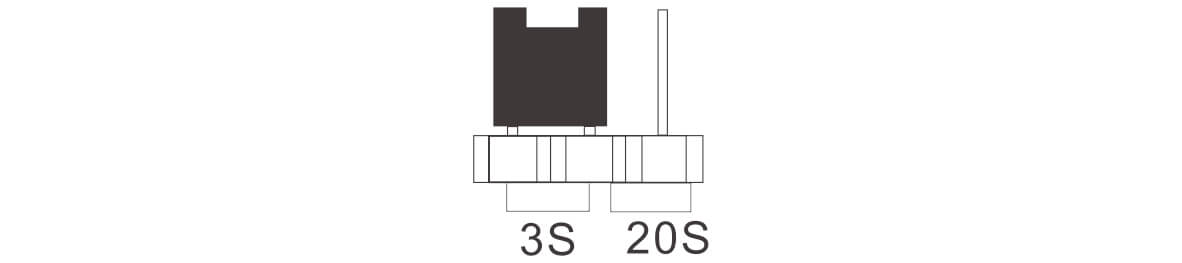

当跳线设置为3S，探测器报警后继电器动作保持时间为3秒；

跳线设置为20S时，探测器报警报警后继电器动作保持时间为20秒；

5、LED跳线设定

当LED跳线连通报警时，红色指示灯亮。LED跳线断开后，报警时红色指示灯不亮。

九、步行测试

1、接通12V直流电源，LED指示灯亮，探测器进入自检状态，自检时间约30秒，LED指示灯灭时，表示探测器进入正常监测状态；

2、缓步走过感应区，LED灯亮表示测试器工作正常；

十、注意事项

A、安装时切勿跌落或撞击探测器，以免损坏内部传感器及继电器。

B、在干扰较强的地方应增加红外脉冲计数计数。

C、切勿触摸红外传感器以免脏污感应镜面。
