EAP-300T三鉴红外探测器 使用说明书

一、产品概述

三鉴红外探测器是当今安防领域最新科技的高性能探测器，由不易老化的超长寿命微波模块、高精度被动红外探测装置及模糊逻辑数码核心组成，外壳采用工程尼龙制造，造型优美。

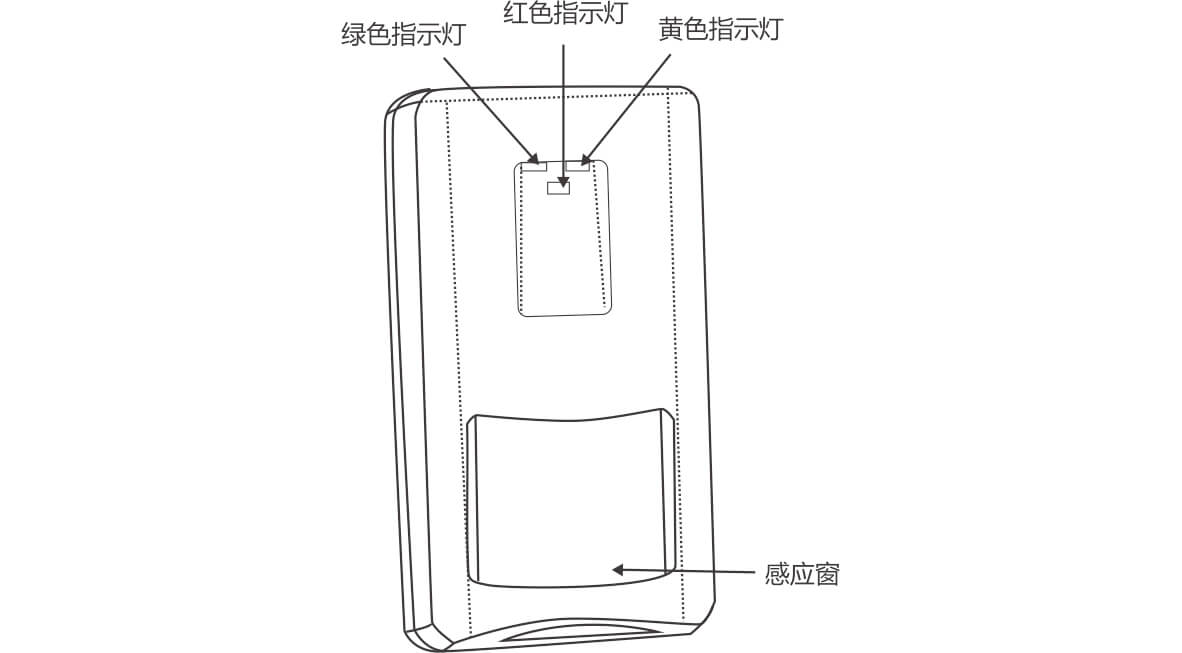

二、产品示意图

三、技术参数

电源电压：DC9~16V

工作电流：50mA

自检时间：约60S

微波感应指示：微波探测到人体移动时,黄灯亮5秒

红外感应指示：红外探测到人体移动时,绿灯亮5秒

感应灵敏度：3档距离跳线可选

探测角度：110°

安装方式：壁挂安装

安装高度：最佳为2.2m

探测距离：12m

报警输出：常闭输出，接点容量DC28V，100mA

防拆开关：常闭输出，接点容量DC28V，100mA

工作温度：-10℃~55℃

外形尺寸：128*65*41mm

四、功能特点

A、微波与被动红外复合探测，并经过模糊逻辑数码分析，有效降低误报；

B、采用全范围温度补偿，探测灵敏度始终一致；

C、抗干扰技术，可以在同一空间安装多个探测器互相不影响， 甚至可以两个探测器相对安装；

D、微波采用微波自适应调频与线性传播技术，能够滤除悬挂物等干扰；

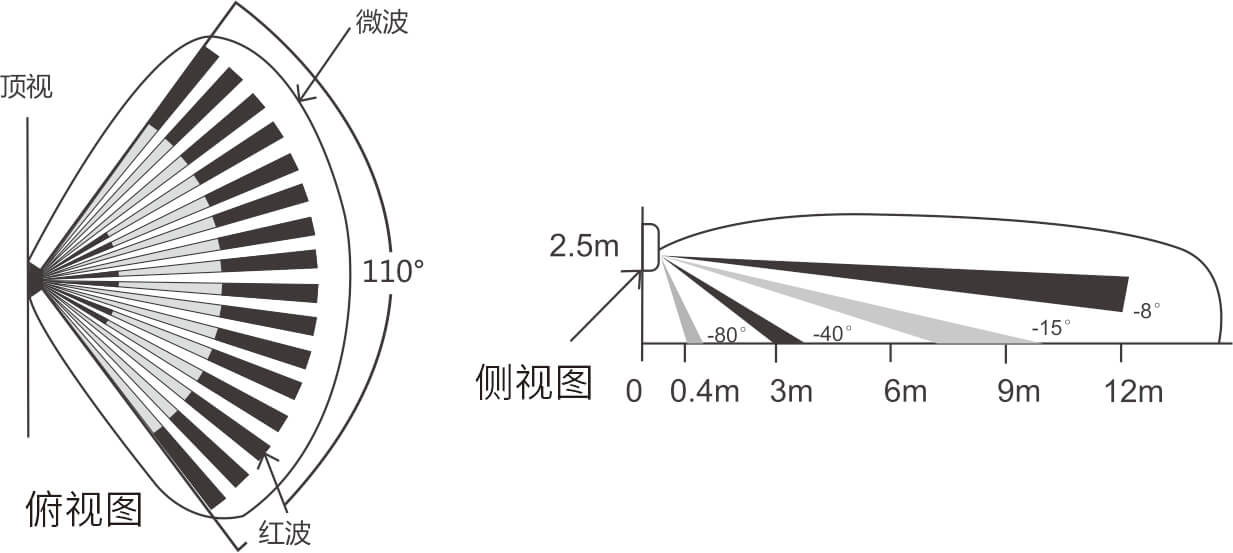

五、 探测范围图

六、安装步骤

6.1、安装注意事项

A、微波可以穿透玻璃和无金属的墙，应根据需要调节微波有效范围，以使其正好覆盖所探测的范围；

B、覆盖区域内大型金属物会影响微波探测灵敏度；

C、当入侵者的移动轨迹与探测器探测方向成切线时，探测灵敏度最高；

D、在安装时，建议避免安装在有强烈气流的地方或避免与强电缆一同布线安装；

E、如果在同一个房间需要安装探测器，且面对面安装，则两者之间的距离应至少大于2米；

F、当探测器安装在高温环境中时，要取得最佳效果，建议将其对准保护区域中温度及亮度最低的部分；

G、在干扰较强的环境中使用，应降低探测灵敏度；

H、安装探测器的墙面应坚固稳定，且不振动；

6.2、安装方式

1、将探测器前盖打开

2、移开线路板

3、在后盖走线槽上打出线孔

4、选择合适高度安装后盖

5、固定好线路板

6、选择好接线端子

7、装好探测器前盖

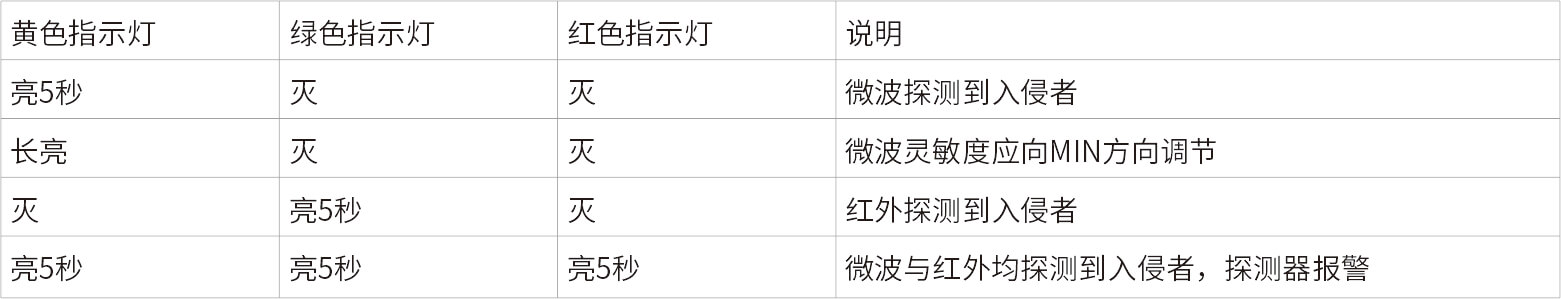

七、指示灯状态说明

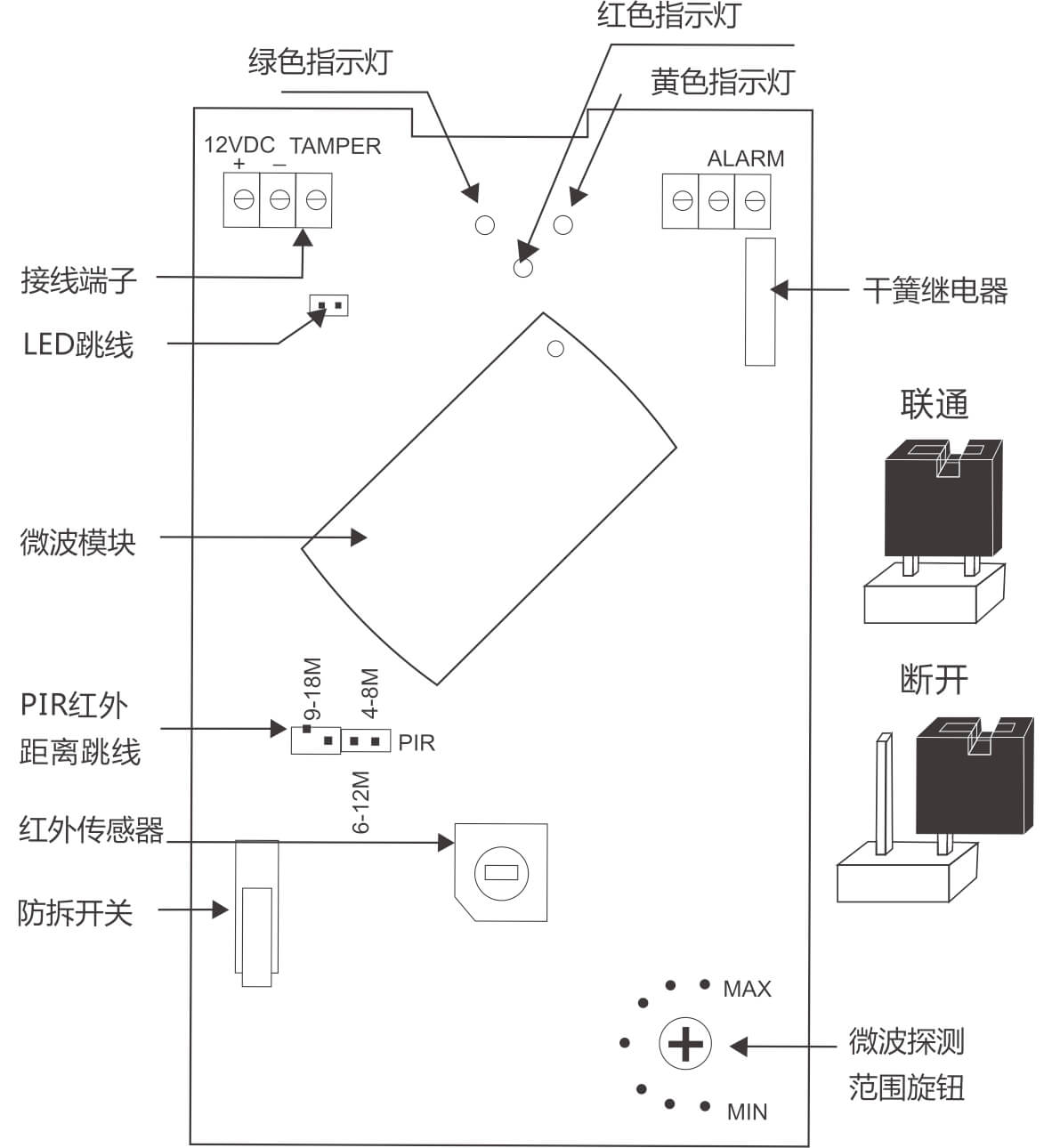

八、功能跳线设置

1）、LED跳线：用于控制LED指示灯，不影响探测器正常工作；

选择1&2，开启LED指示灯；

选择2&3，关闭LED指示灯；

2）、PIR红外距离跳线：连通4-8M时，探测距离为4-6M；连通6-8 M位置时，探测距离为连通6-8M，连通9-18M时，探测距离为9-12M；

3）、微波灵敏度调节：当黄灯常亮(30秒未灭)或微波探测距离过远时，微波调节旋钮往MIN方向调节；当微波探测距离过近时，微波调节旋钮往MAX方向调节；

九、步行测试

1、红外步行测试

A、接通12V直流电源，LED指示灯亮，探测器进入自检状态，自检时间约60秒，LED指示灯灭时表示探测器进入正常监测状态；

B、模拟入侵者在红外微波覆盖范围内活动，每次触发红外时探测器的绿色指示灯亮5秒；

C、调整探测器的距离跳线位置或角度，测出红外最佳有效探测范围；

2、微波步行测试

A、接通12V直流电源，LED指示灯亮，探测器进入自检状态，自检时间约60秒，LED指示灯灭时表示探测器进入正常监测状态；

B、模拟入侵者在微波范围内活动，每次触发微波时探测器的黄色指示灯亮5秒；

C、调节微波灵敏度及探测器的位置或角度，测出红外最佳有效探测范围；

3、综合报警步行测试

A、接通12V直流电源，LED指示灯亮，探测器进入自检状态，自检时间约60秒，LED指示灯灭时表示探测器进入正常监测状态；

B、模拟入侵者在保护区域内活动，每次同时触发红外和微波时，黄色与绿色指示灯同时亮5秒，发出报警信号；

C、调整红外与微波的覆盖范围至基本重合即可；

十、注意事项

1、安装时切勿跌倒或撞击探测器，以免损伤内部继电器、微波模块及红外传感器。

2、请按说明书正确地安装和使用，不可触摸传感器表面，以免影响探测器灵敏度，如需清洁传感器，请断开电源后用软布沾少许酒精擦拭。

3、本产品可以减少事故的发生，但不能确保万无一失。为了您的安全，除了正确使用本产品外，在日常生活中要提高警惕，加强安全预防意识。

4、为保证探测器能够正常工作，应保持探测器电源的正常工作，必须周期性地进行步行测试。
