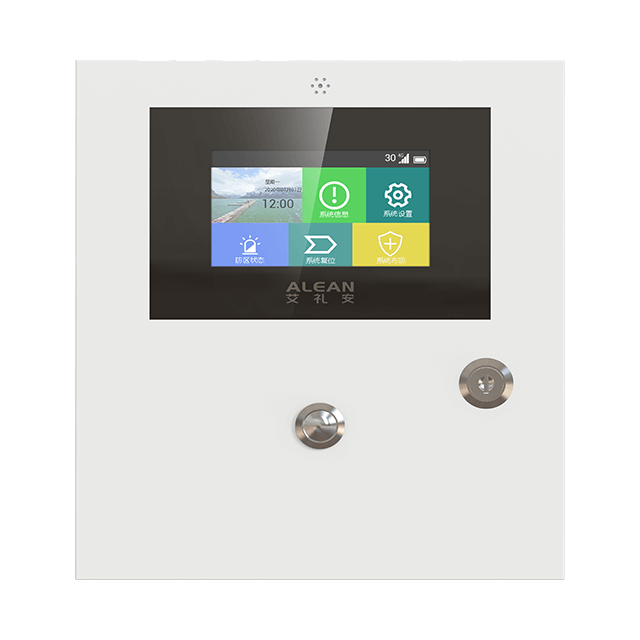

Q800系列全网络报警主机
Q800系列全网络报警主机 Q800系列全网络报警主机

Q800系列
全网络报警主机

Linux操作系统,智能/兼容/安全/稳定

Q800系列全网络报警主机 Q800系列全网络报警主机

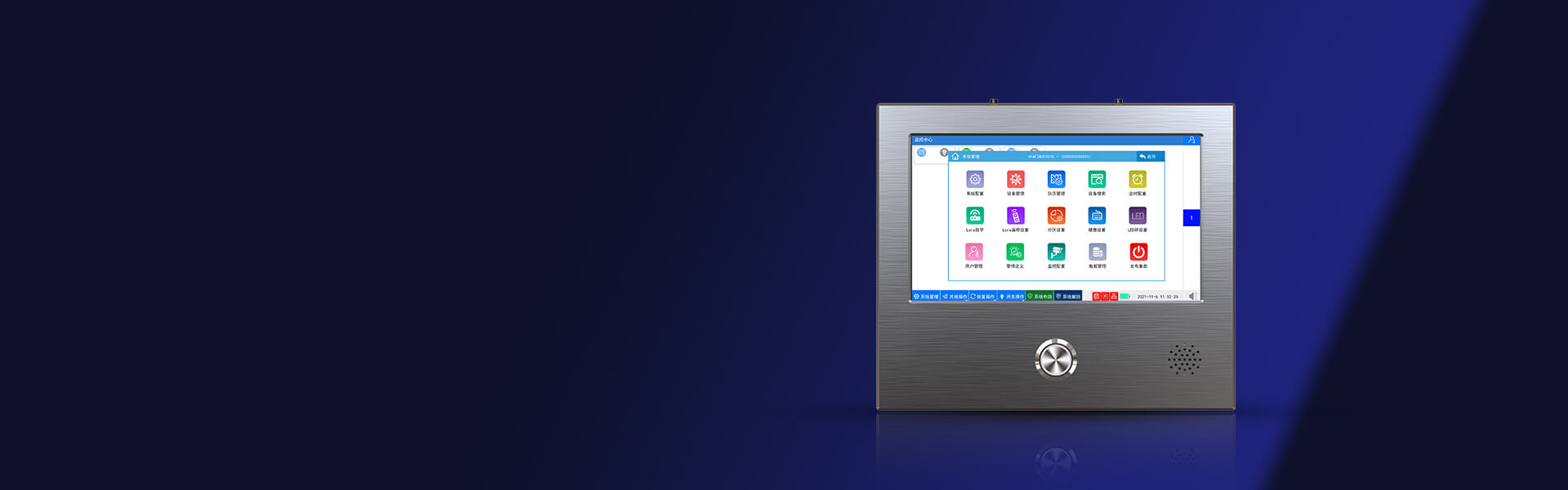

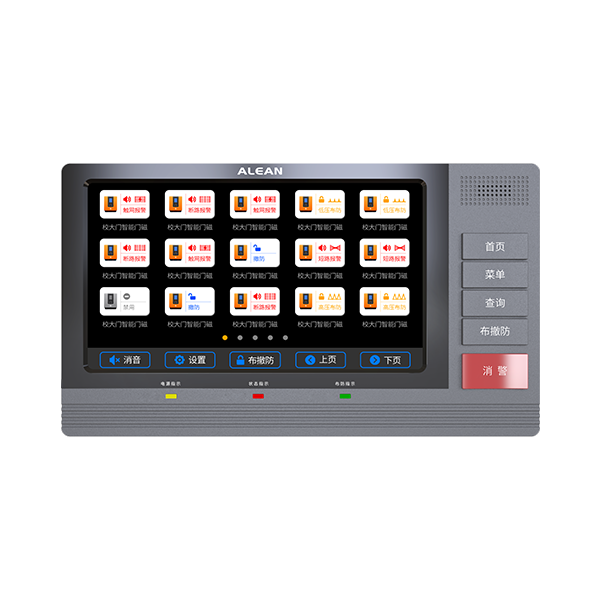

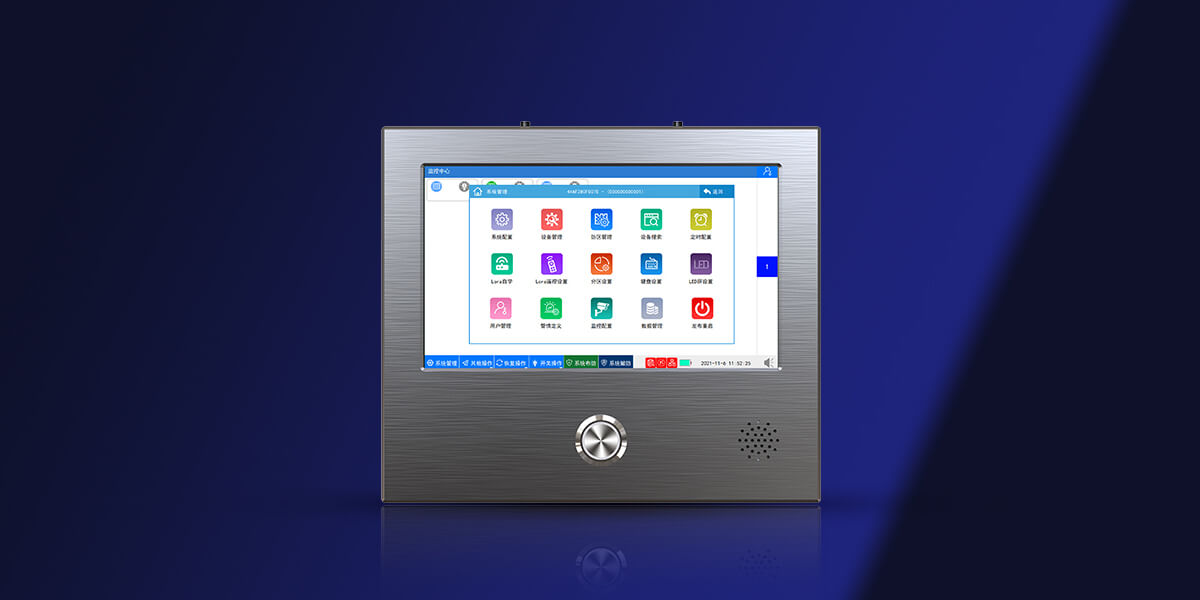

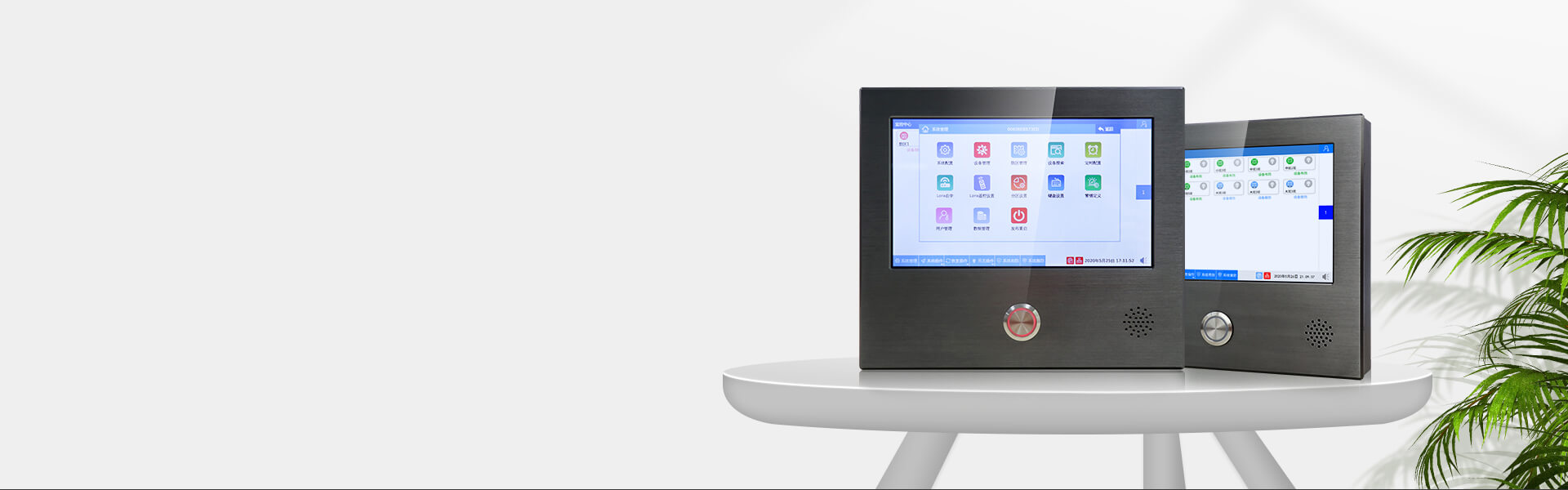

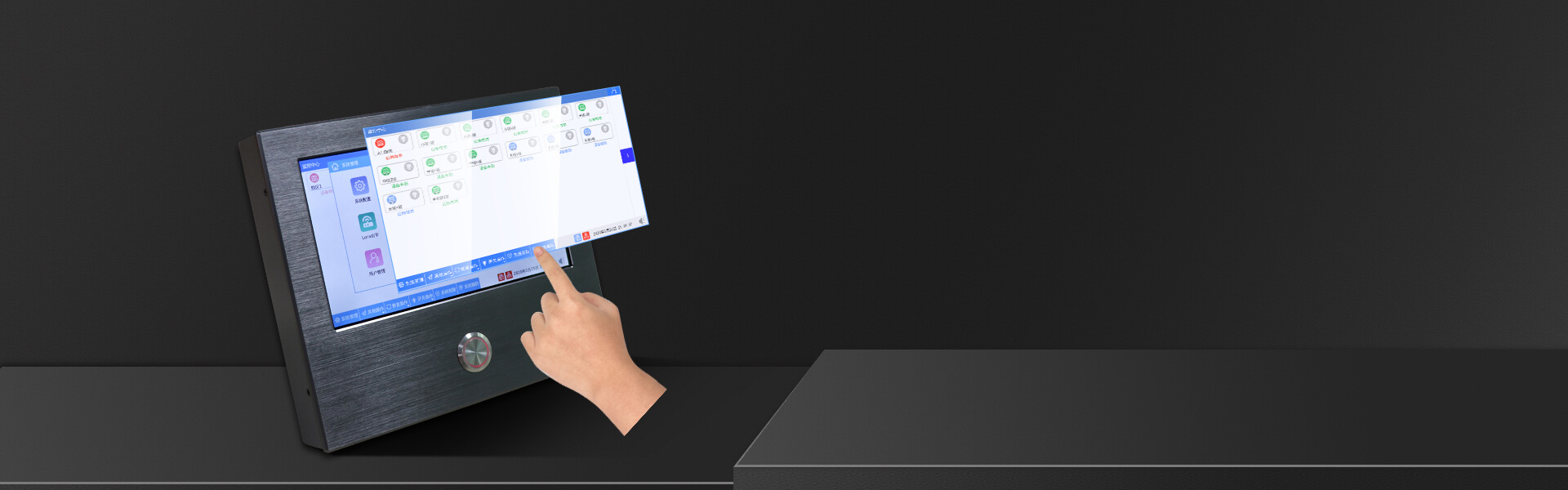

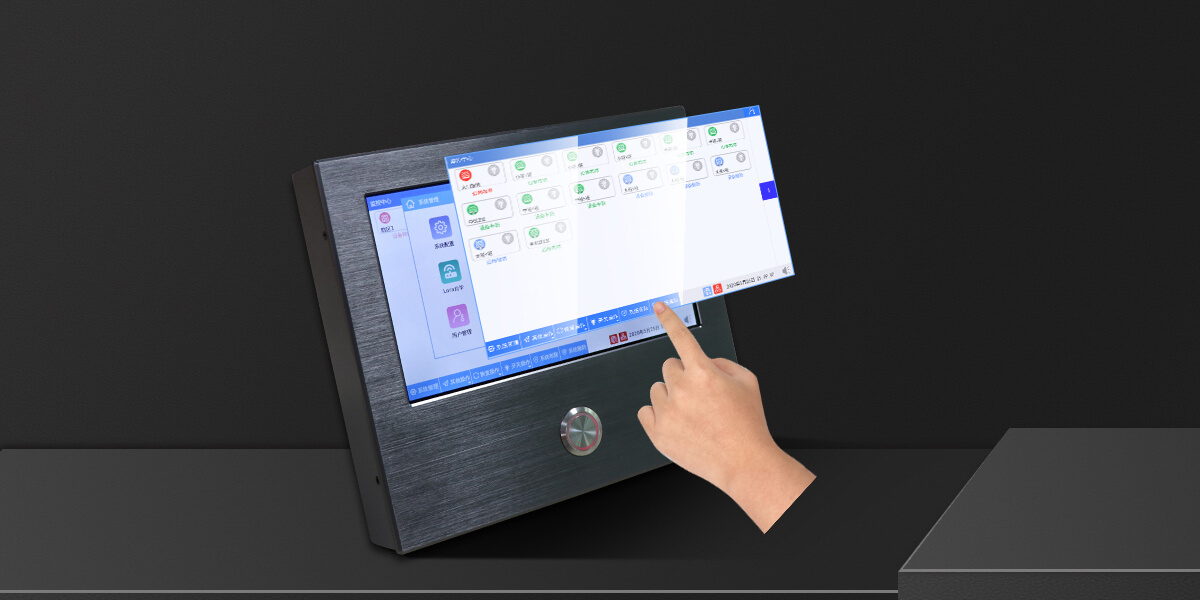

图形化界面,触摸屏操作

10.1寸IPS触摸屏设计,外观时尚大气
界面采用图形化设计,直观简洁

Q800系列全网络报警主机 Q800系列全网络报警主机

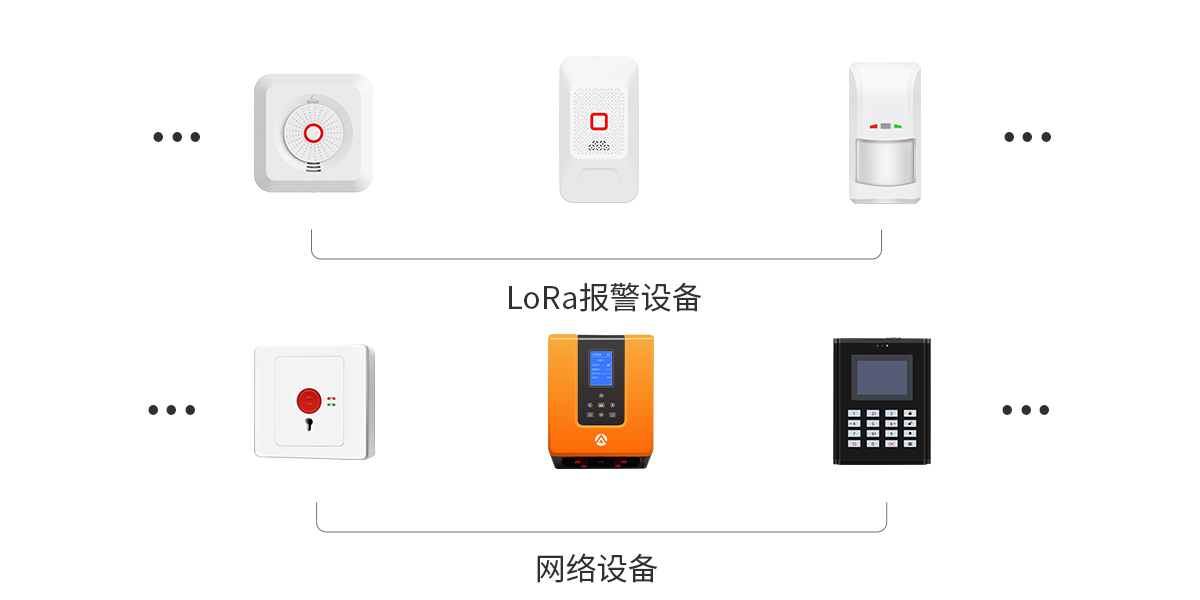

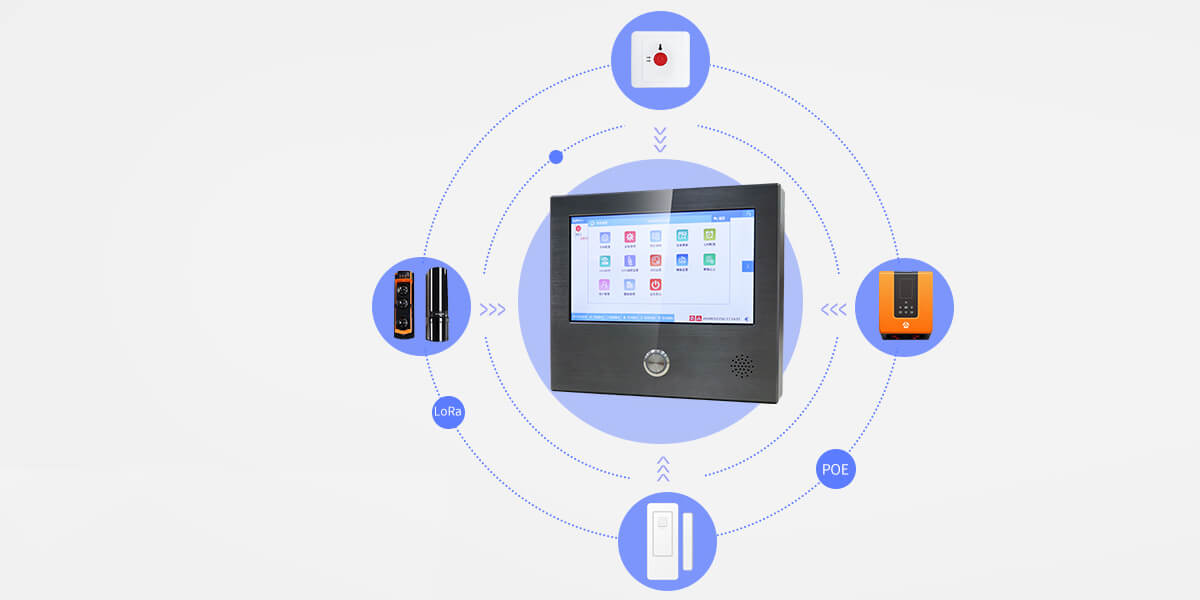

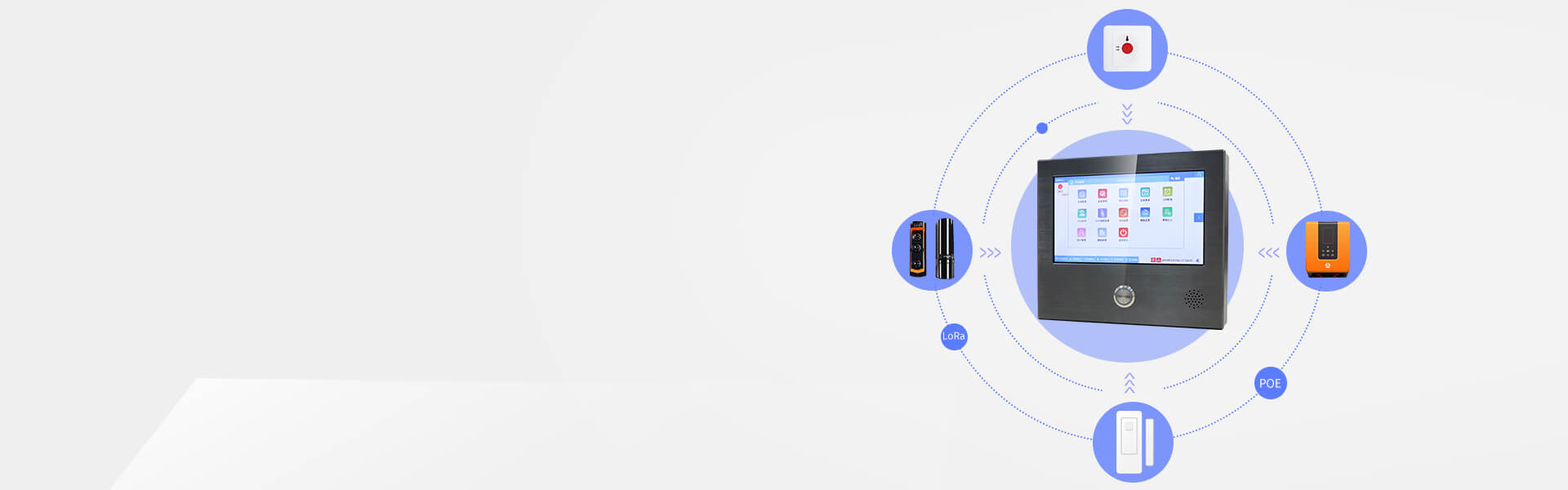

支持网络设备、LoRa设备的接入

全网络主机有100防区、300防区可选
支持接入普通网络设备(网络脉冲、网络张力、POE被动红外、POE按钮等)
支持接入LoRa报警设备(LoRa按钮、LoRa被动红外、LoRa门磁、LoRa烟感、LoRa燃气等)

Q800系列全网络报警主机 Q800系列全网络报警主机

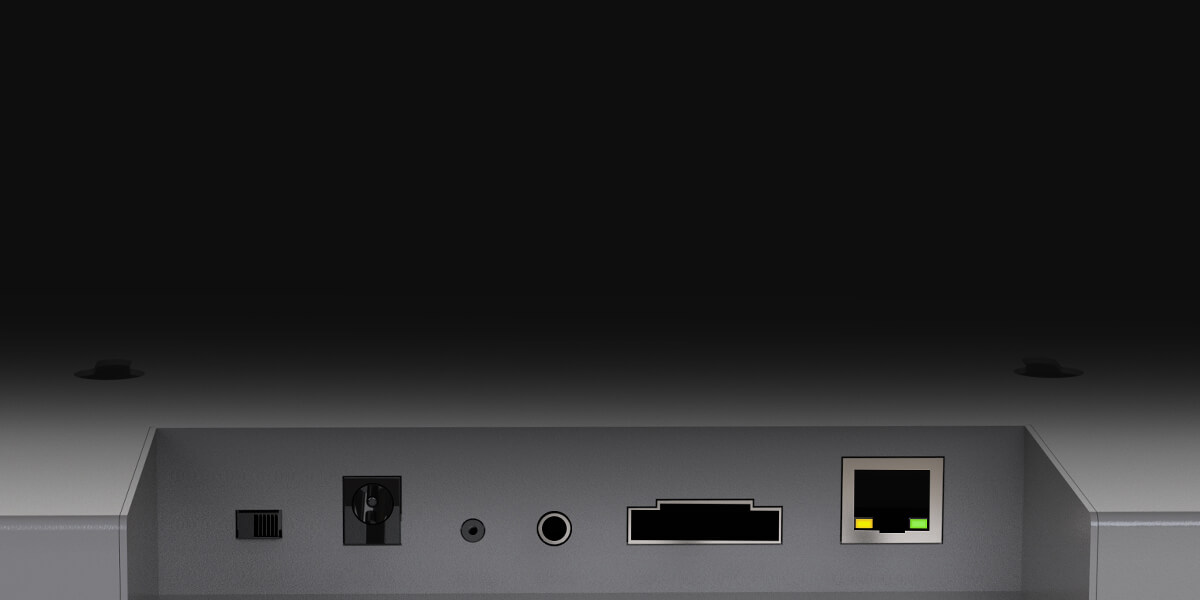

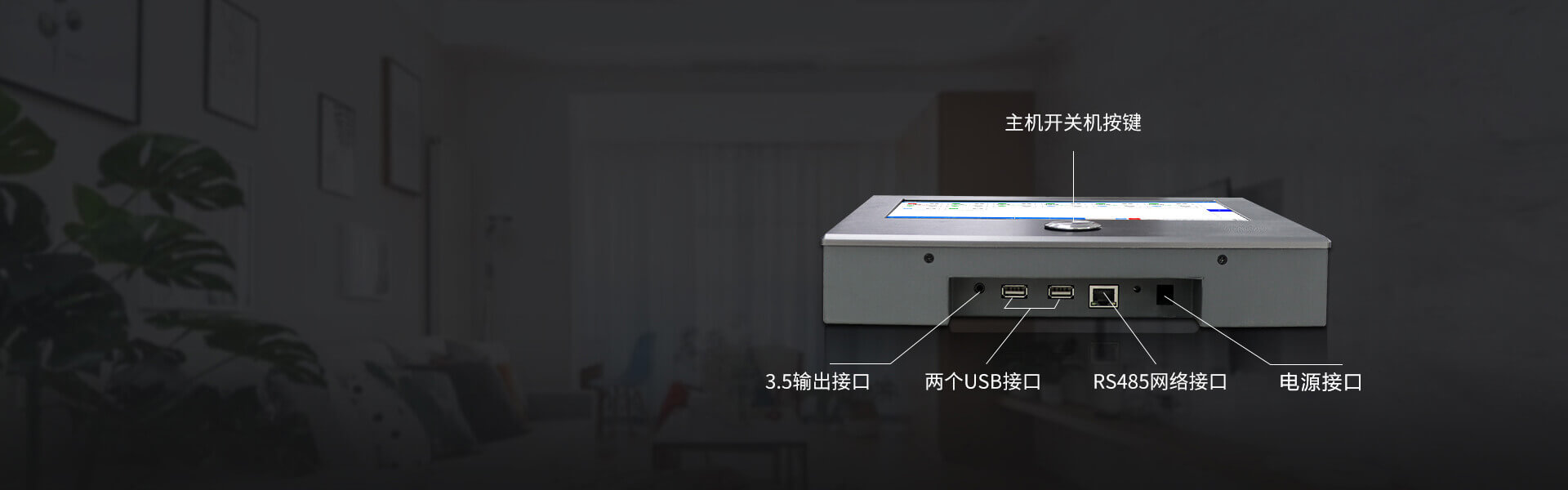

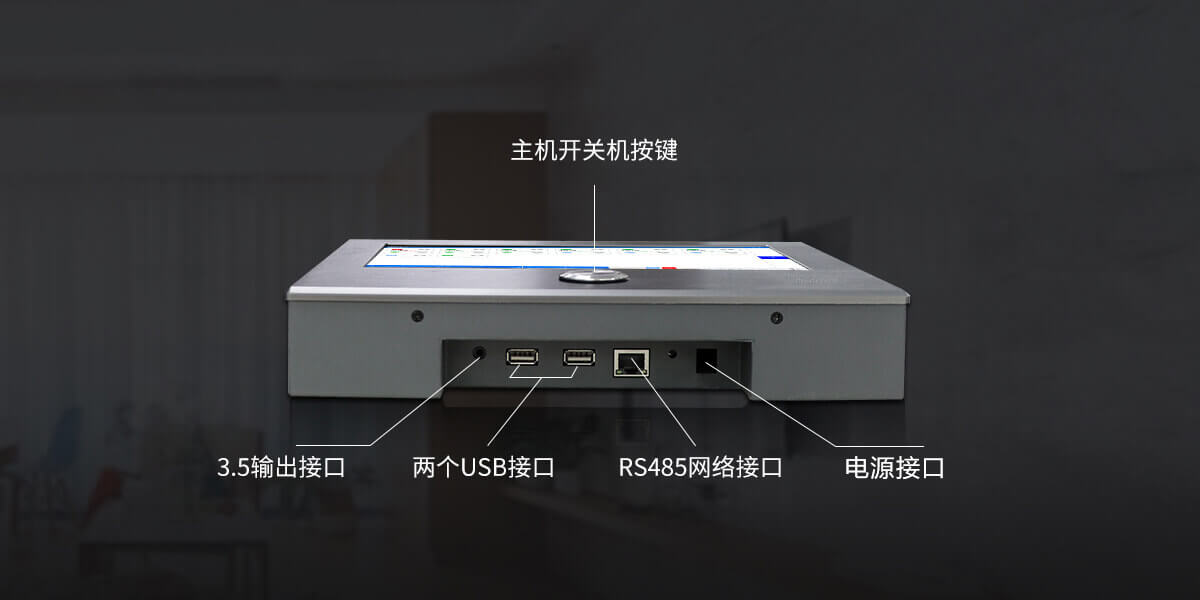

丰富的输入输出接口

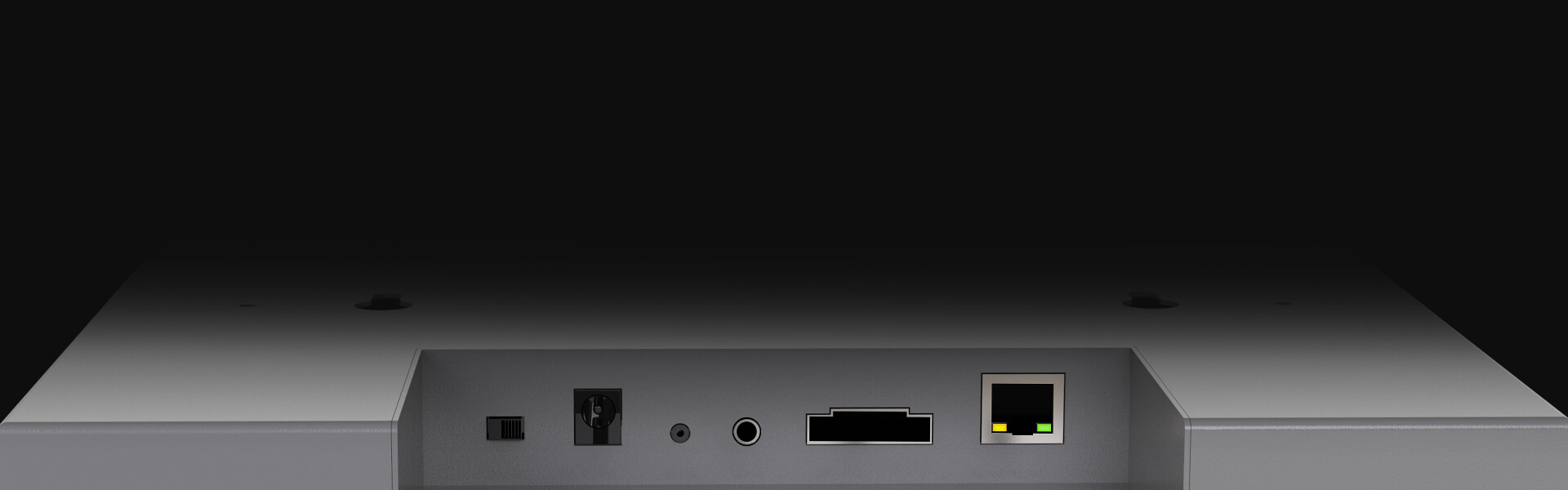

底部拥有各类输入输出接口:2路输出接口、一路RJ-45网口、音频输出口、外接电源等
侧面有USB接口,支持外部设备导入(U盘、鼠标等)
顶部配置有一个LoRa天线接口,同时预留一个4G模块卡槽、一个4G天线接口
主面板有一个报警语音喇叭,一个带指示灯的多功能按钮

Q800系列全网络报警主机 Q800系列全网络报警主机

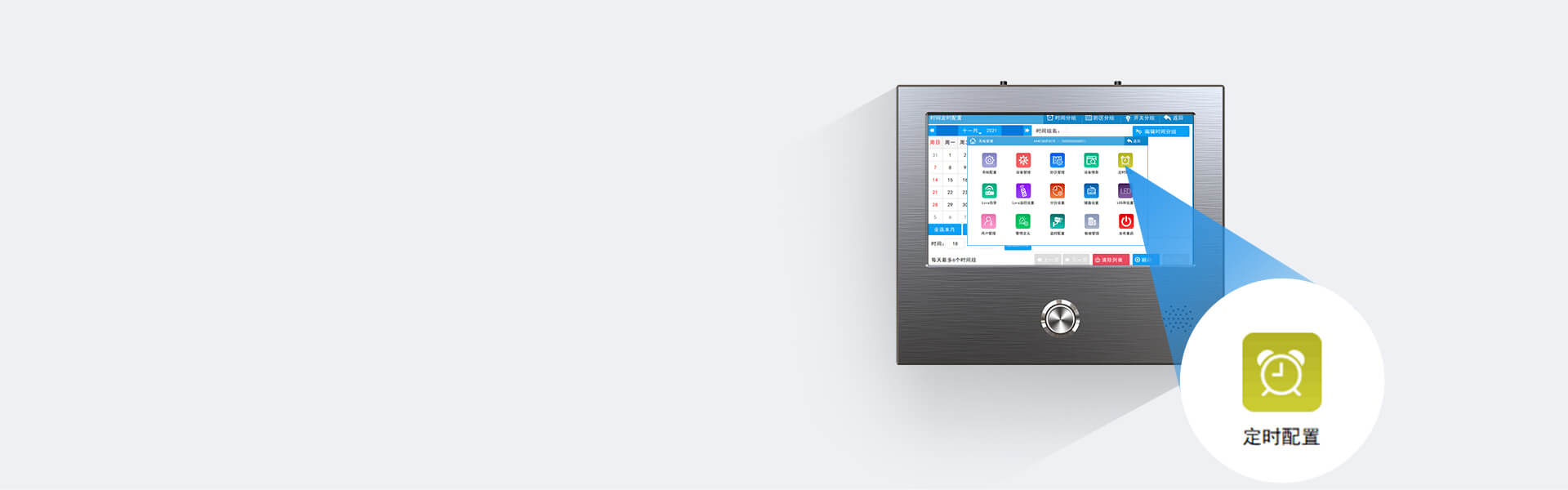

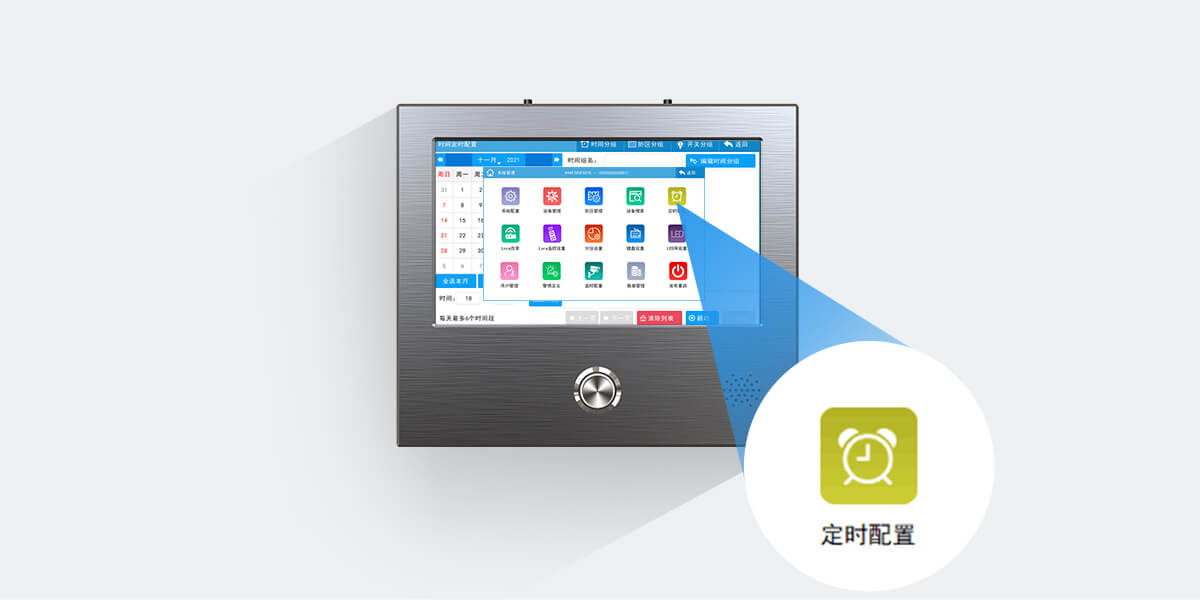

定时布撤防功能

支持256组时间组,每组时间每天最多可以选择6个时间段定时
支持单个防区、自定义防区分组、所有防区定时布撤防功能
支持单个开关、自定义开关分组、所有开关定时合上、定时断开功能

Q800系列全网络报警主机 Q800系列全网络报警主机

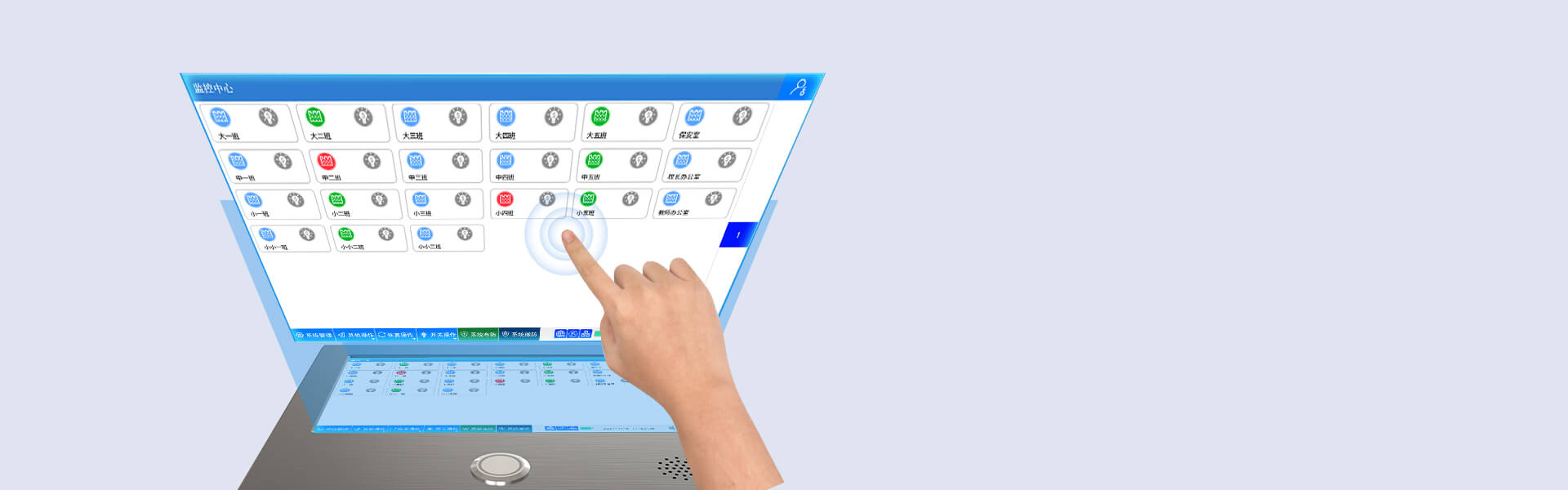

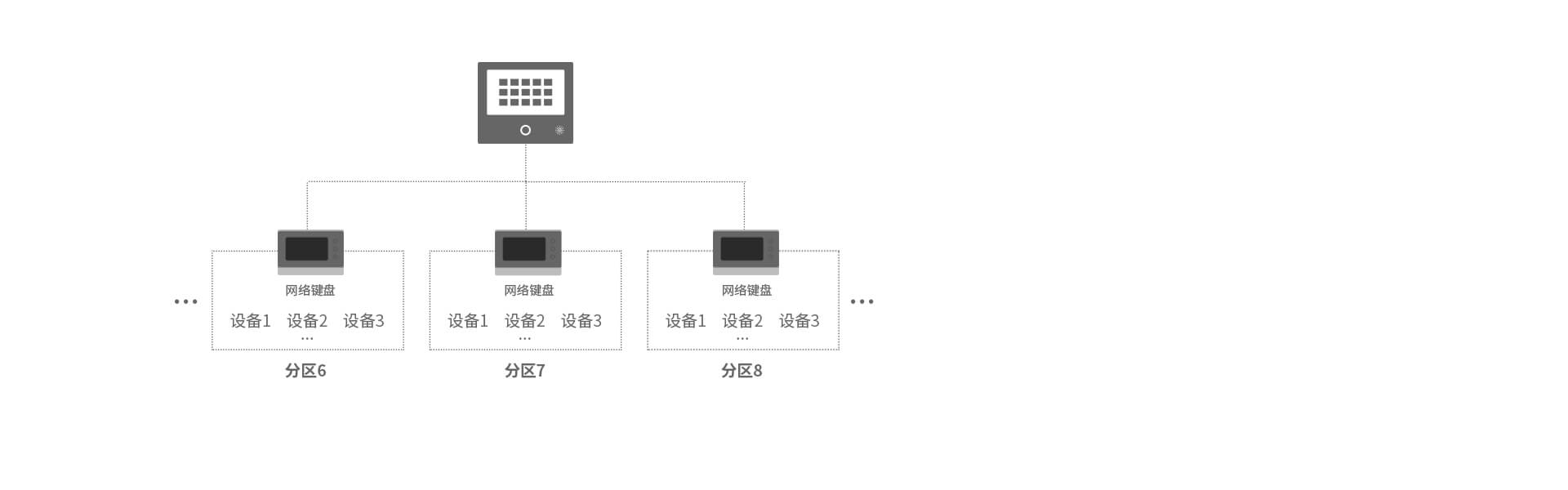

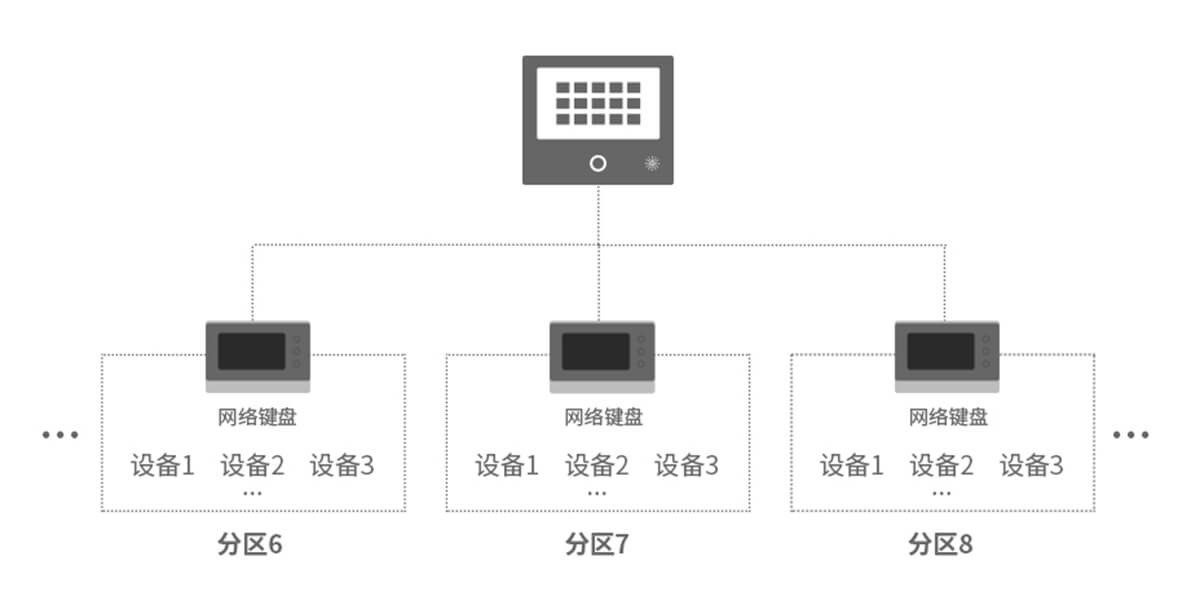

智能分区功能

支持16个分区功能
每个分区可自定义添加设备
支持主机管理分区,同时支持添加网络键盘管理分区

Q800系列全网络报警主机 Q800系列全网络报警主机

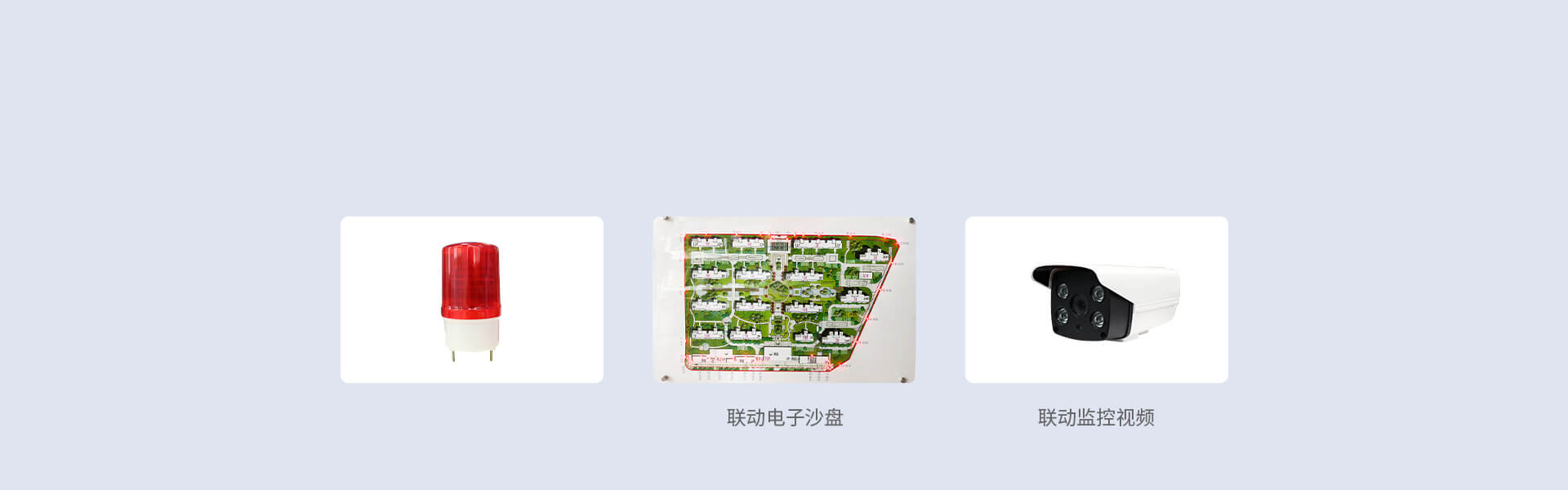

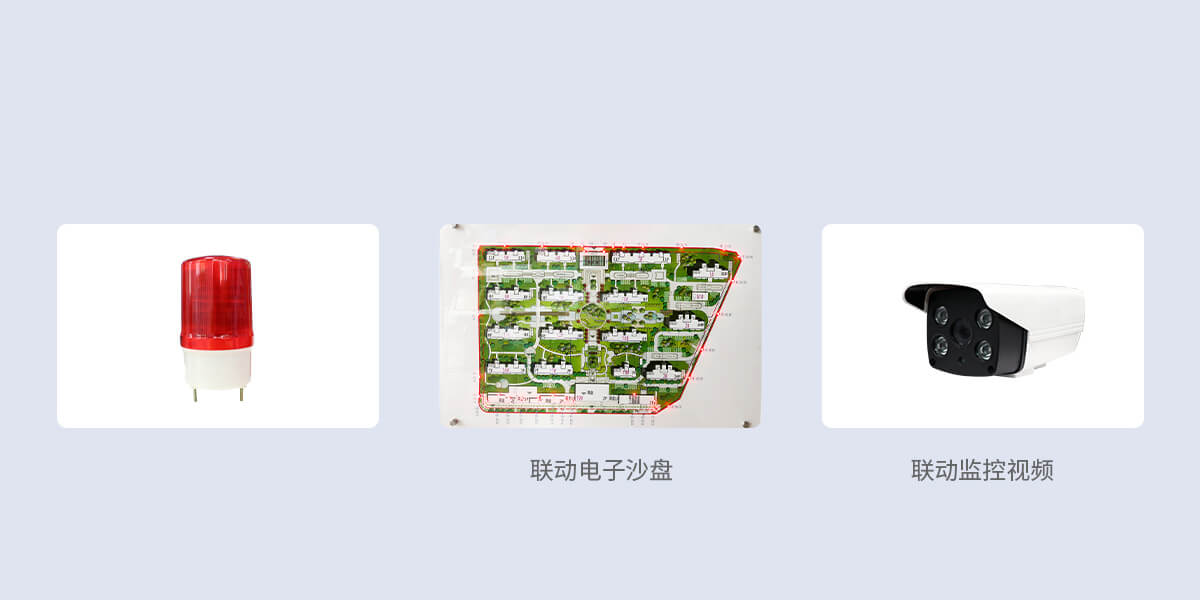

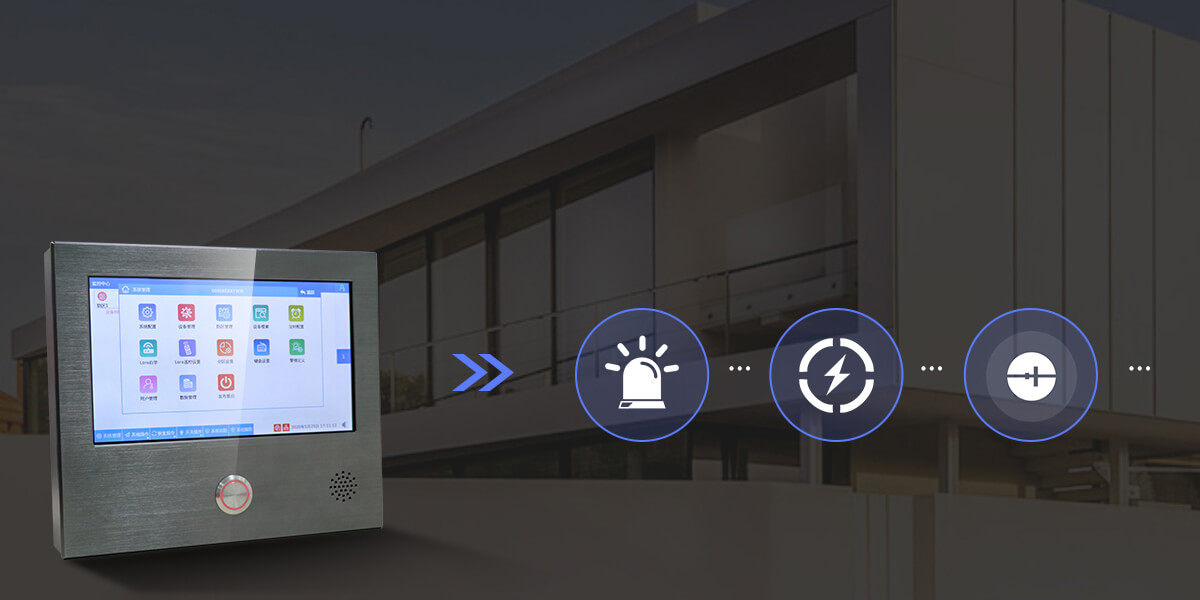

继电器联动功能

最多支持接入3840路继电器输出,每个防区最多可联动128路继电器输出

Q800系列全网络报警主机 Q800系列全网络报警主机

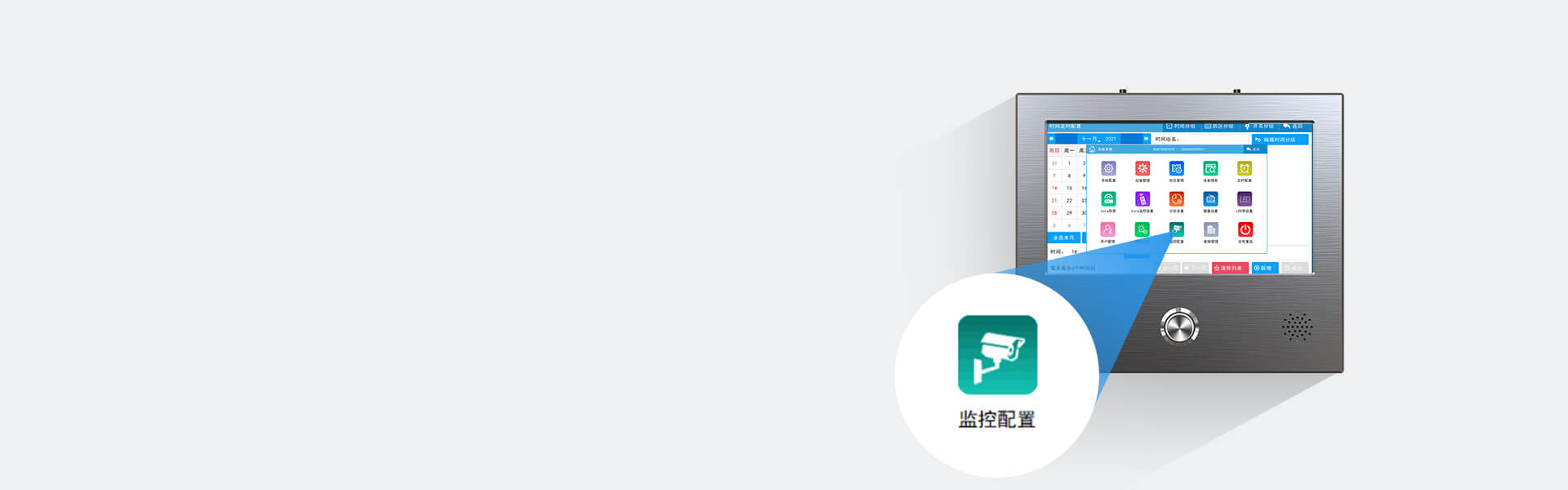

自定义语音播报,智能视频联动

每种警情的声音可以选择不同的音频内容
播报时,防区语音和警情类型的语音轮流播报

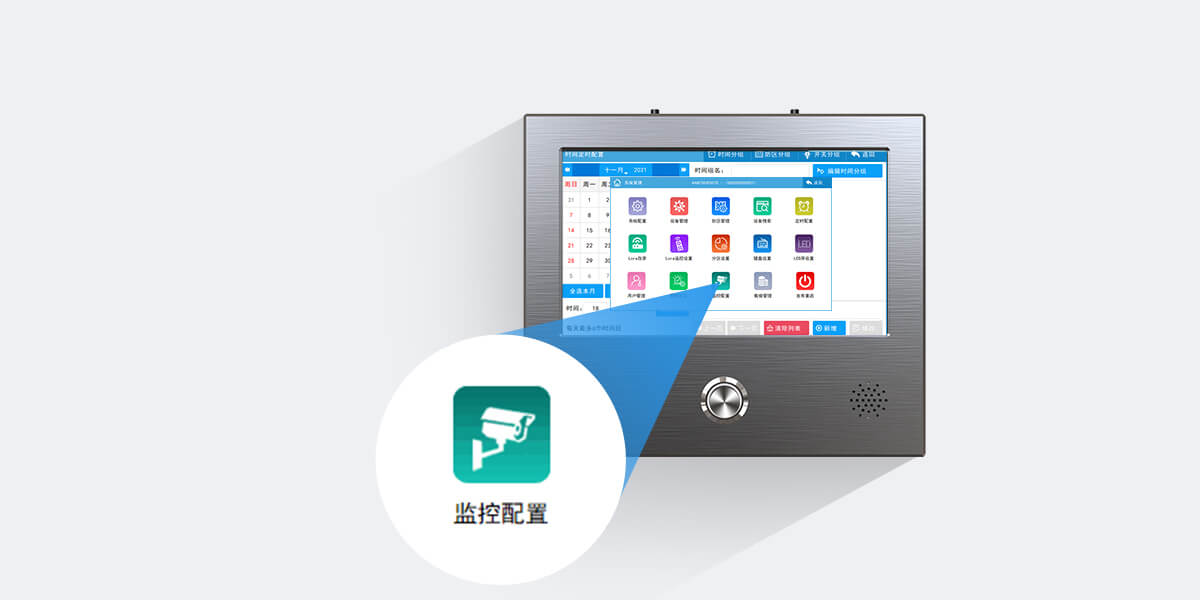

支持视频联动功能,系统集成ONVIF协议摄像机,最多支持16个摄像机

Q800系列全网络报警主机 Q800系列全网络报警主机

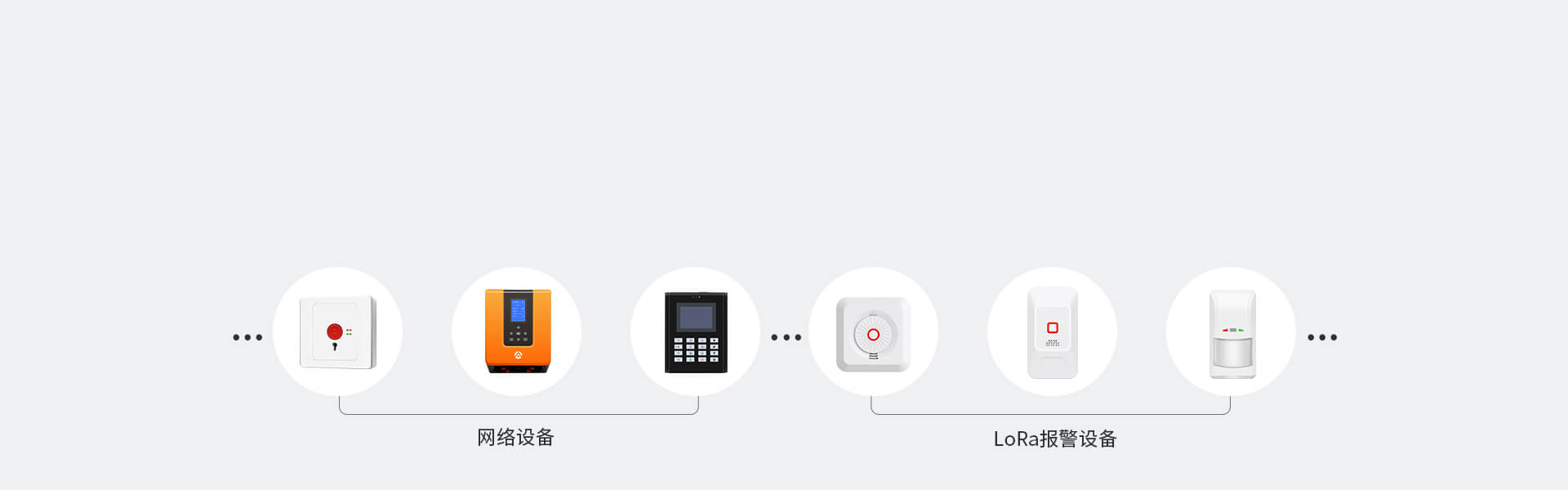

实时监测前端设备

设备布防、撤防、离线、防区报警、短路等信息可实时在主机界面显示
免于去项目现场查看设备状态,方便进行日常的维护或故障排查

Q800系列全网络报警主机产品

最大接入设备量:100和300防区


功能特点

1.支持RS485信号通讯“转换”IP网络通讯;

2.模块只支持1个485扩展设备转换,即:有多少个485扩展设备需要转换为网络通讯,就需要对应数量的通讯转换模块;

3.支持总线控制键盘、总线LED条屏、总线联动模块的IP转换

4.适用于485总线系统改造,以及总线系统与IP网络系统并用项目;

5.支持本地配置工具客户端编程及升级程;

6. 应能支持时间参数设置,网络参数设置

7应自带2路输出接口,其中一路为12V有源输出,1路为无源输出

8. 支持TCP网络通讯和LoRa无线通讯

9.网络接口: 10/100M自适应网口

10. 板金折弯加铝合金拉丝外壳;

11. 自带背光按钮,一键唤醒

设备参数

硬件参数

处理器架构:

ARMCortex-A7

续航时间

5小时,具体时间视使用环境而定

处理器主频:

1.2GHz

显示屏

LCD10.1英寸

处理器核心:

4核心

屏幕分辨率

1024x600

系统内存:

1GB

触摸屏

IPS触摸屏

存储容量:

4G8GB

产品尺寸

240×280×50mm不含支架

外部储存

最大识别32G

产品重量

2kg

电源适配器:

DC12V2A自适应交流电源供应器

机箱材质

板金折弯加铝合金拉丝外壳

电池类型:

锂聚合物电池,6000毫安时



物理接口

USB

1USB接口

RJ45网络接口

1RJ45接口

音频接口

13.5mm标准音频接口

RF天线

1LoRa天线接口,一个4G天线接口

按键

1个带背光金属按钮

SIM卡槽

1SIM卡槽

系统及软件参数

操作系统

嵌入式自主研发Linux操作系统

设备防区数

100300个设备防区两个版本

联动继电器

16004800路继电器输入



通讯方式

UDPTCPMQTTLoRa无线。

报警记录查询方式

任意时间段可选。

一键唤醒

支持

报警提示

自带语音喇叭或外接功放播放。

一键报警复位

支持

数据备份

支持U盘导入、导出备份。

长按锁屏

支持

数据库类型

SQL

报警记录

系统空间50100万条。

分组方式

防区分组和开关分组

广告投放

支持远程上传及本地U盘导入,最大10张标准JPG图片。

报警次数

可配置播报次数,0-5000次,0为一直播报

定时功能

支持256组时间组,每组时间每天可以最多选择6个时间段,周一至周日生效任意选择。

警情类型

系统自带:防区布撤防、设备布撤防、防区报警、防区短路、高压布防、低压布防、温度改变、电压改变、红外强度改变、被撬、欠压等常规警情,可自定义其它警情类型不限。

接入设备支持

普通报警设备、IP网络设备(POE网络电子围栏、LoRa设备、POE网络对射、POE网络光栅)、温湿度探测器以及百度云接入设备

用户管理权限

管理员操作员自定义添加

权限包含管理权限、各类操作权限(布防、撤防、警情处理、开关操作)、记录查看等)。
