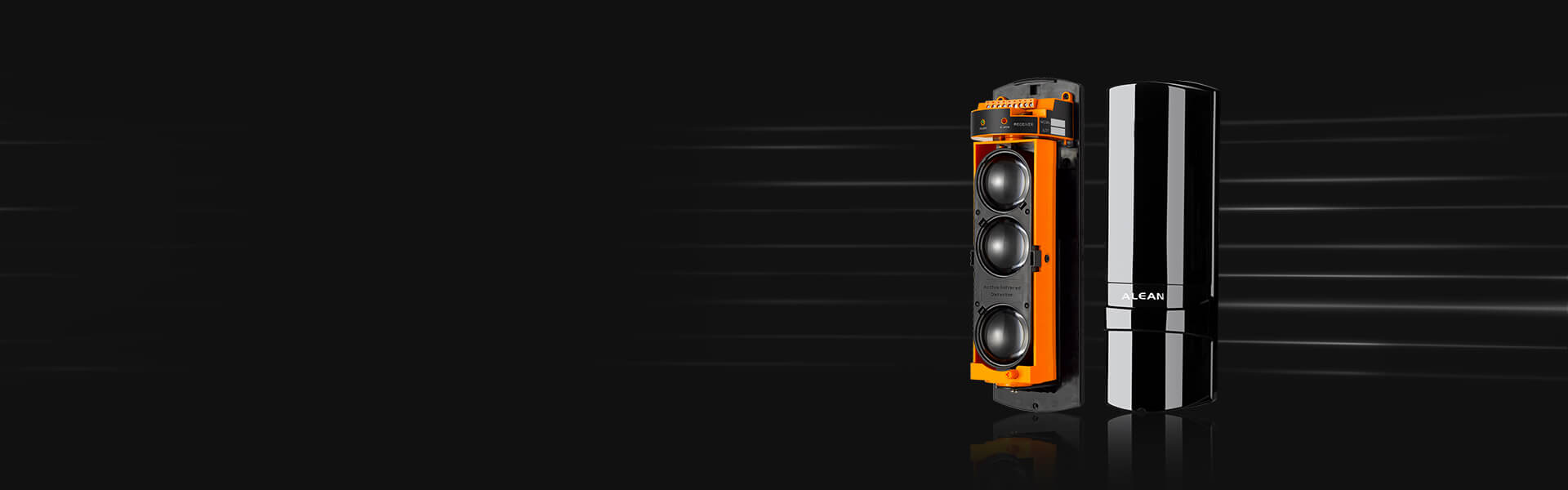

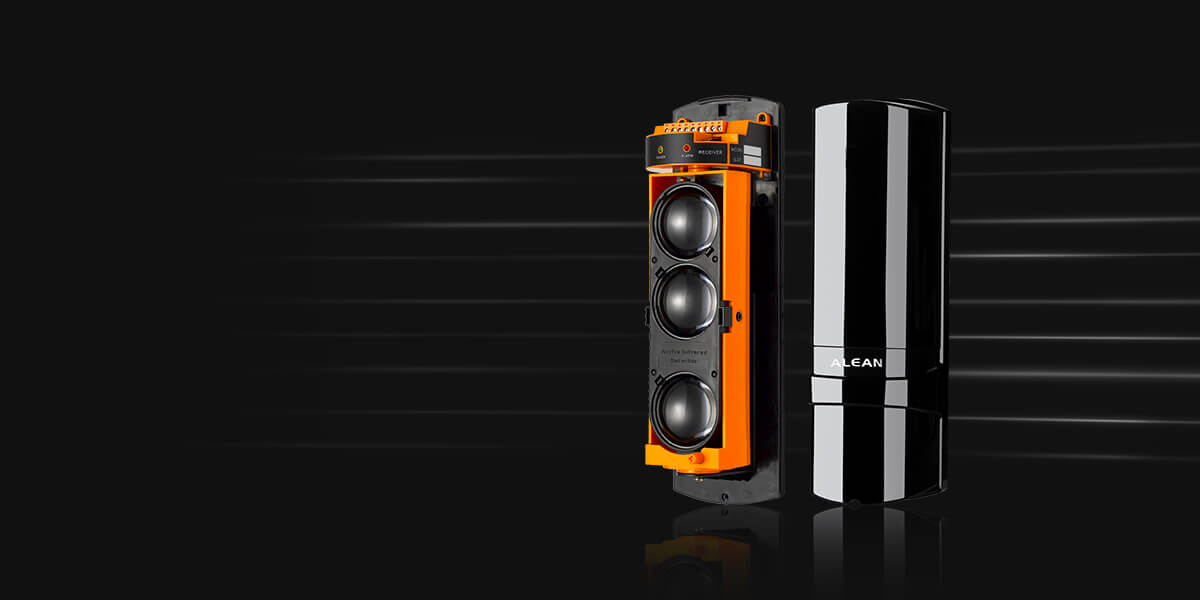

ABE系列

三光束主动红外对射探测器

数字电路设计 | 智能变频


ABE系列三光束红外对射 ABE系列三光束红外对射

多种警戒距离可选

可根据现场环境需求选择相应的警戒距离
艾礼安三光束变频版有50米、100米、150米、200米、250米等多种警戒距离可选
(警戒距离是指发射端到接收端之间的最远探测距离,警戒距离内能够实现更精准的探测)

ABE系列三光束红外对射 ABE系列三光束红外对射

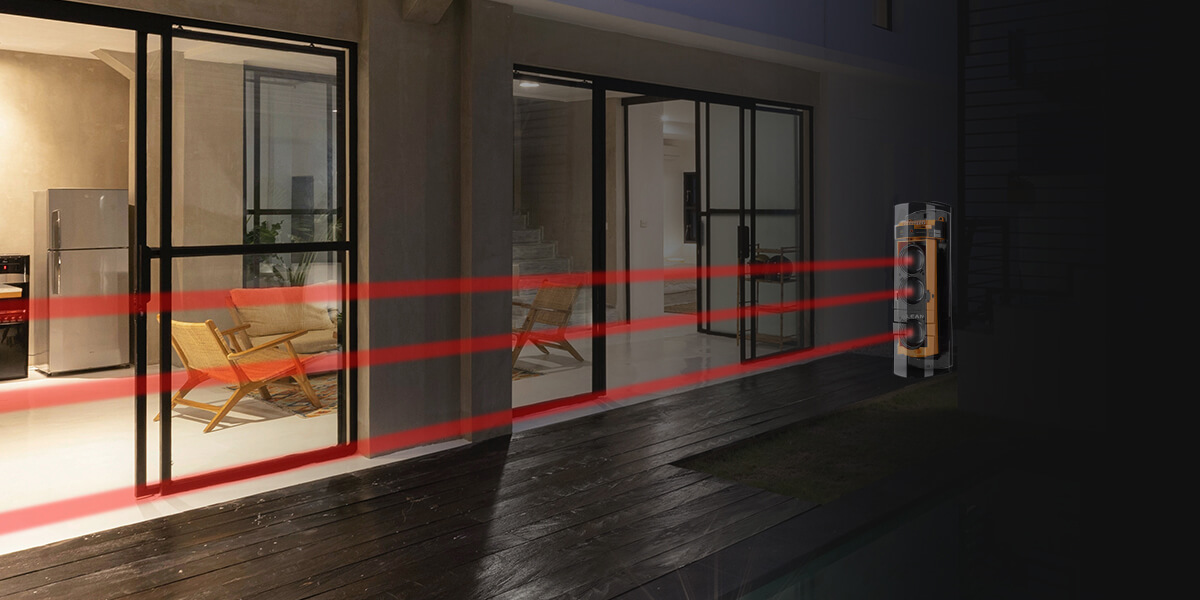

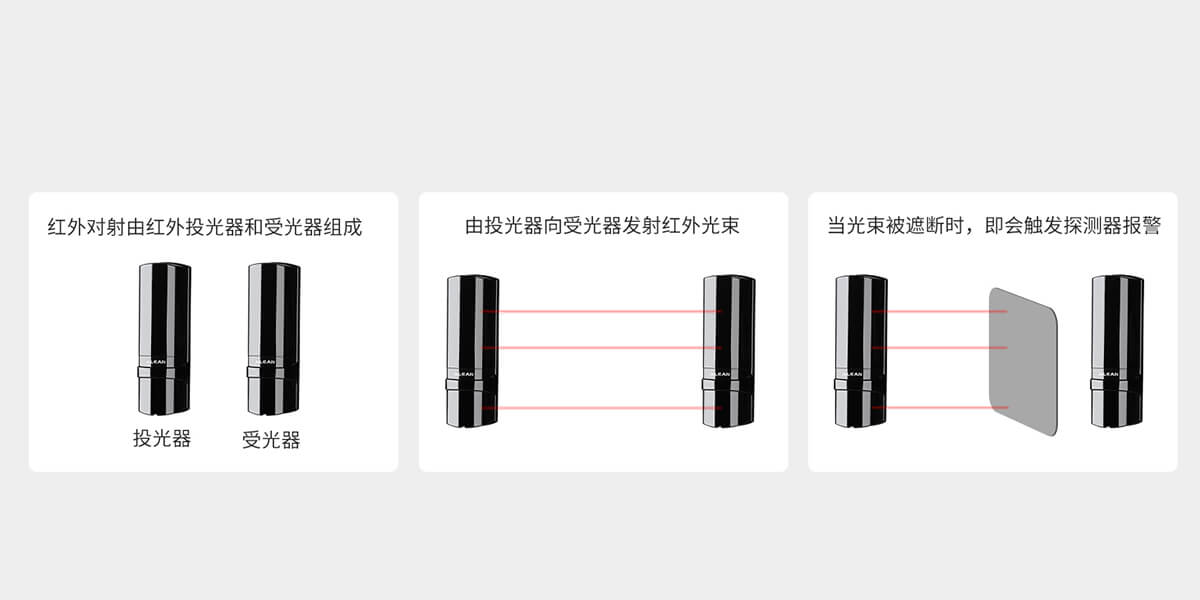

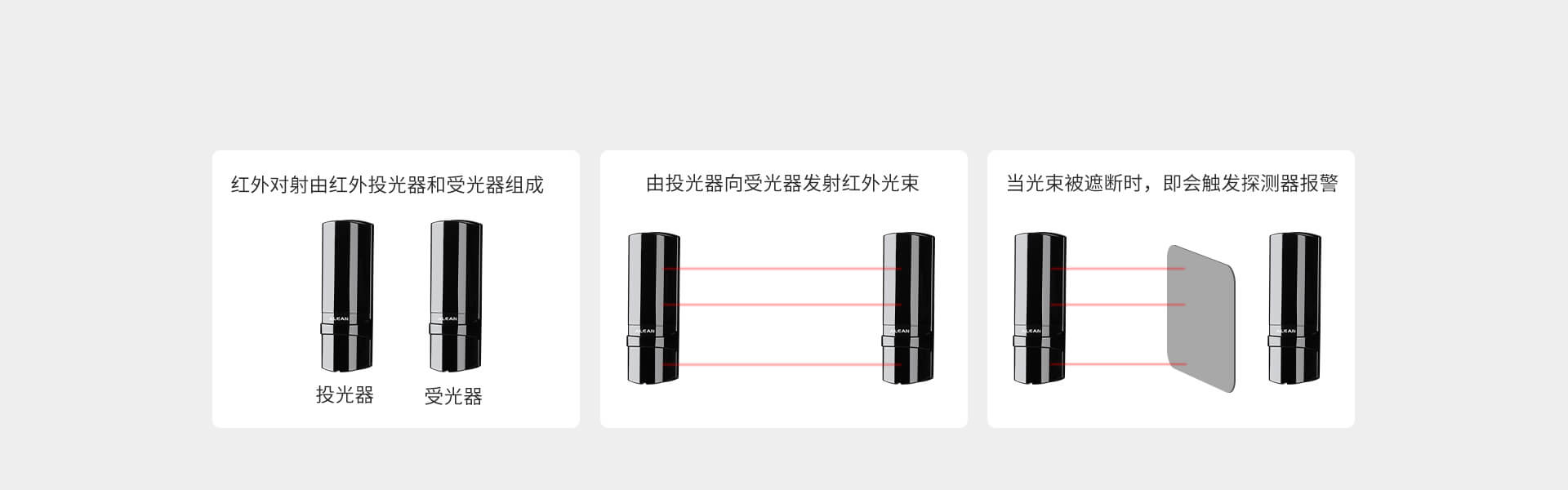

对射式探测,光束遮断即报警

ABE系列三光束红外对射 ABE系列三光束红外对射

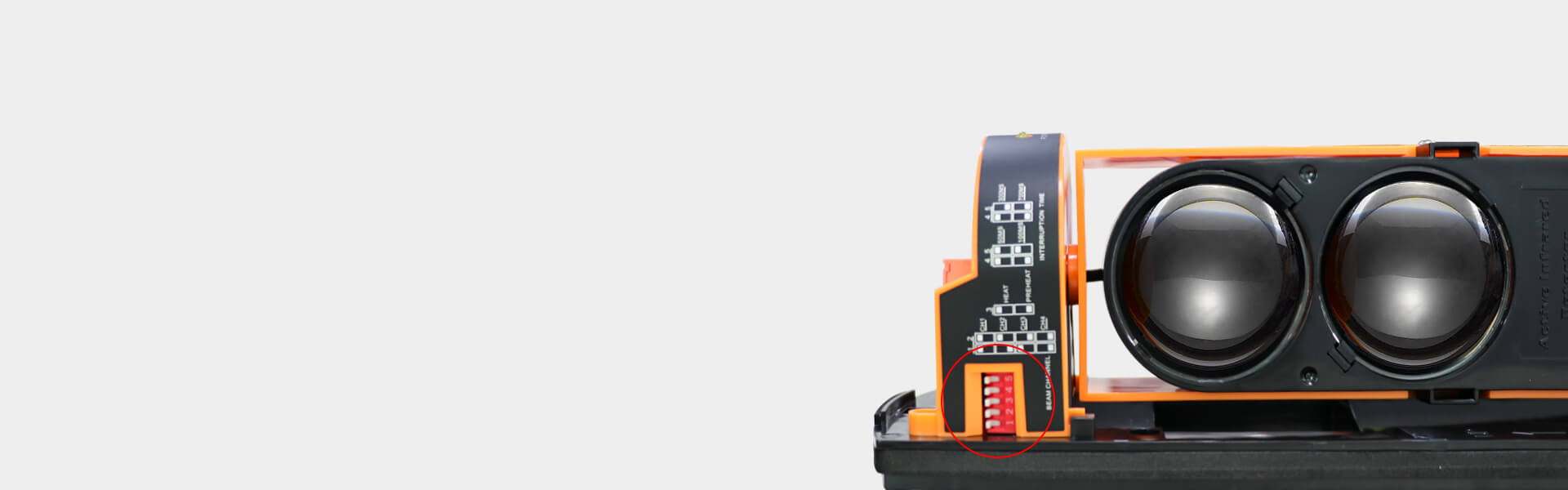

报警触发时间可调节,更灵活

可根据不同的环境和场景需求调整报警触发时间,50ms、100ms、300ms、700ms可选(拨码开关选择)
*报警触发时间是指光束被遮断的时间,时间越快表示探测越灵敏

ABE系列三光束红外对射 ABE系列三光束红外对射

报警联动,更精准

报警时可通过平台联动防区电子地图,及时定位报警点;亦可联动视频监控,实现报警事件精准处理

ABE系列三光束红外对射 ABE系列三光束红外对射

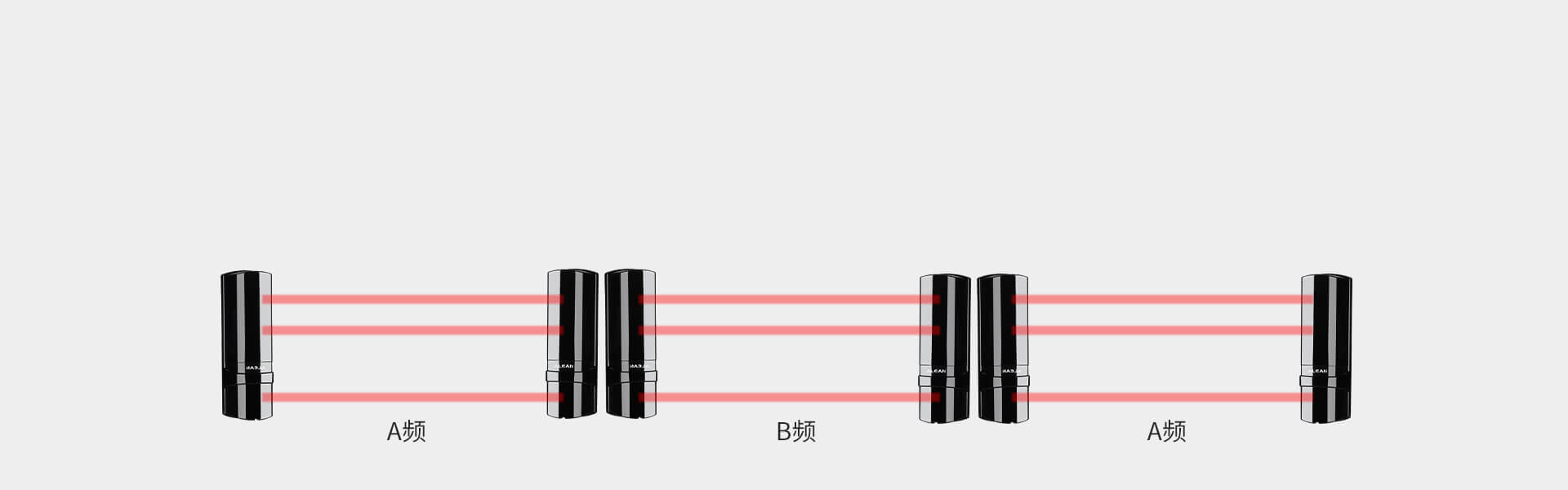

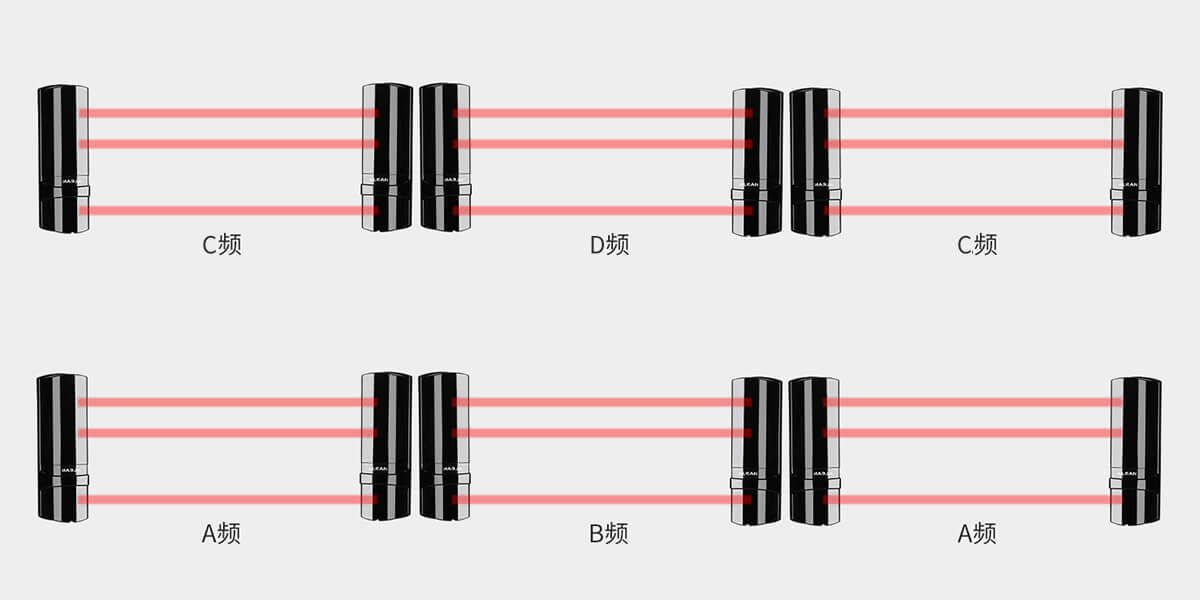

数字变频功能,更稳定

采用4段变频技术,每一对光束都有相应的频率,不同的对射、不同的光束之间不会相互串光干扰,对光以及探测效率大大提升
* 此功能为变频版红外对射独有

ABE系列三光束红外对射 ABE系列三光束红外对射

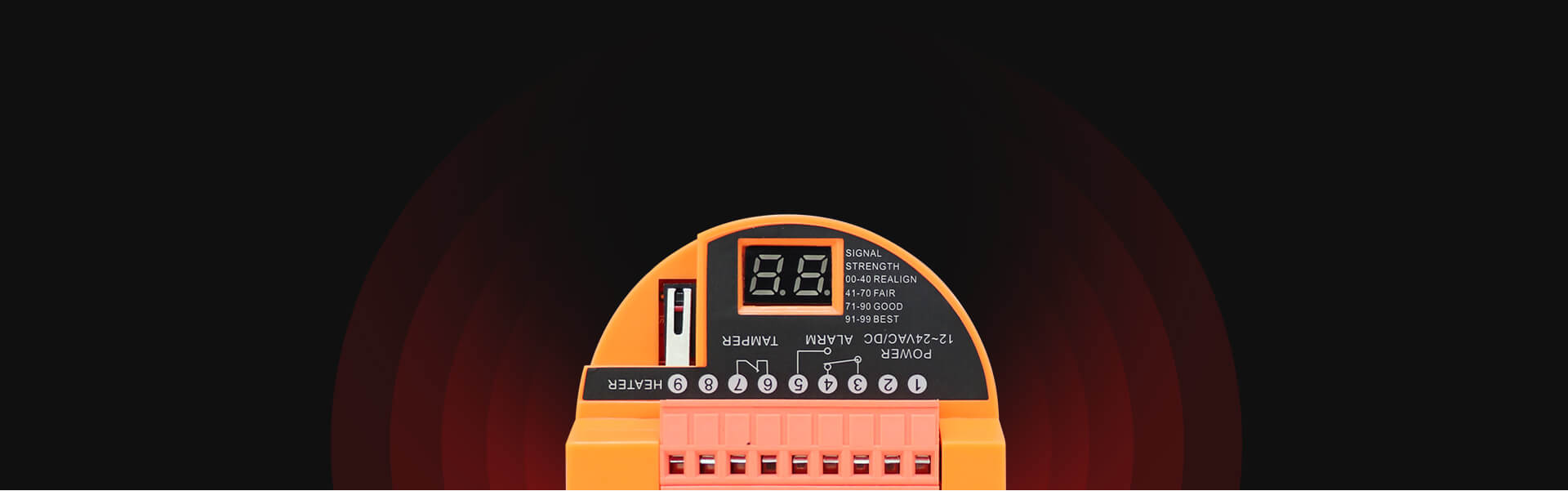

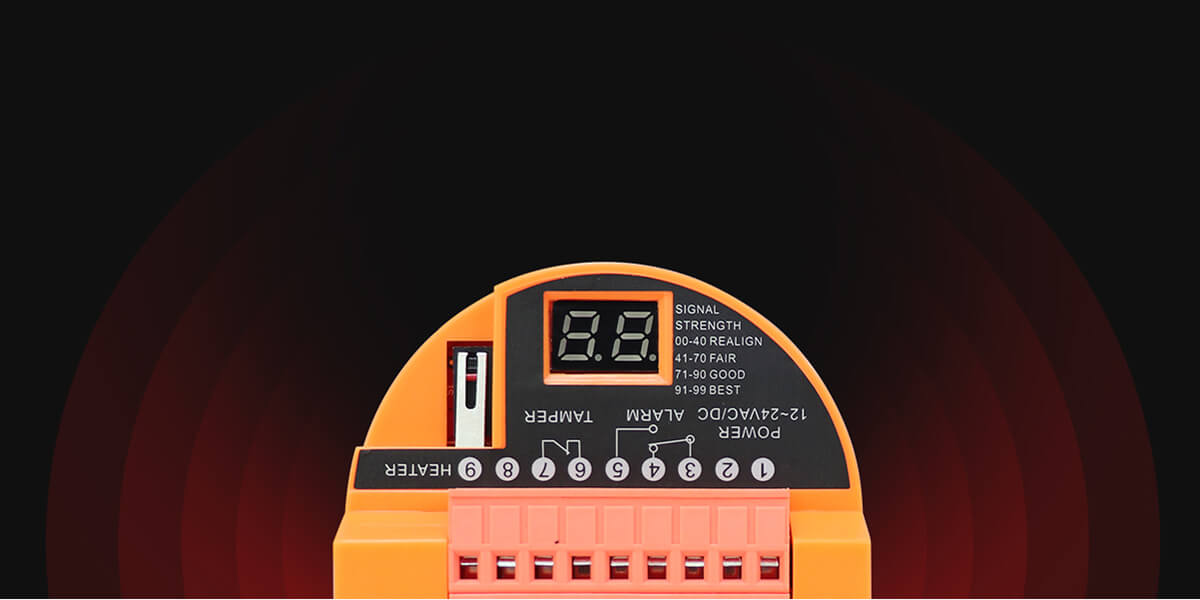

双数码管显示信号强度,更直观

内置双位数码管,光束信号直观显示,对光调试以及探测都能实时显示信号强度,更便捷

ABE系列三光束红外对射 ABE系列三光束红外对射

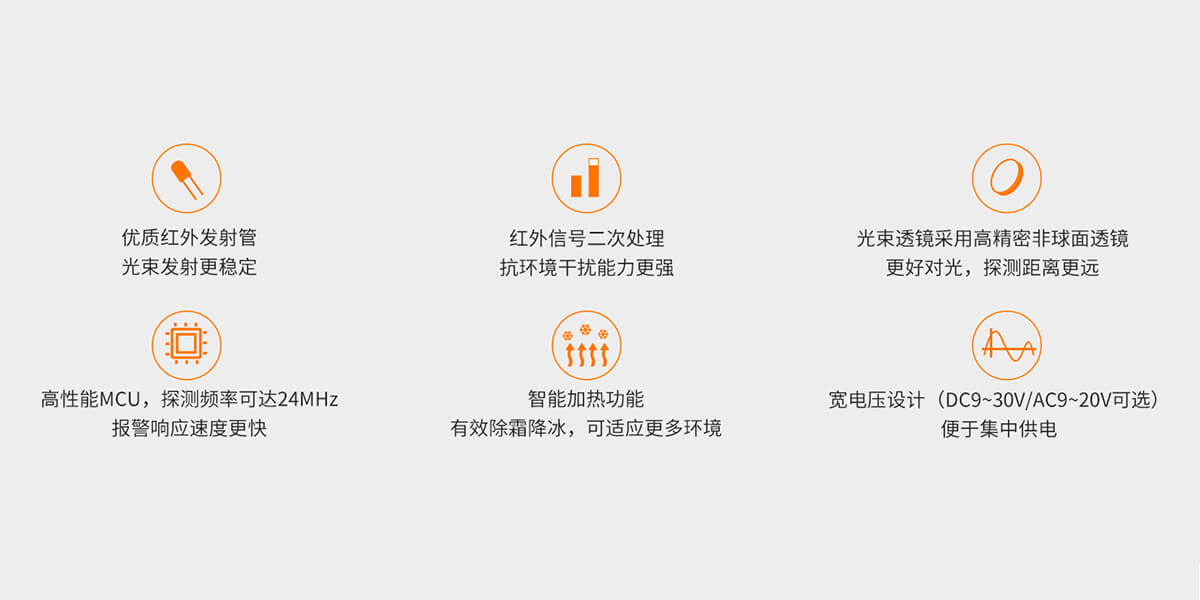

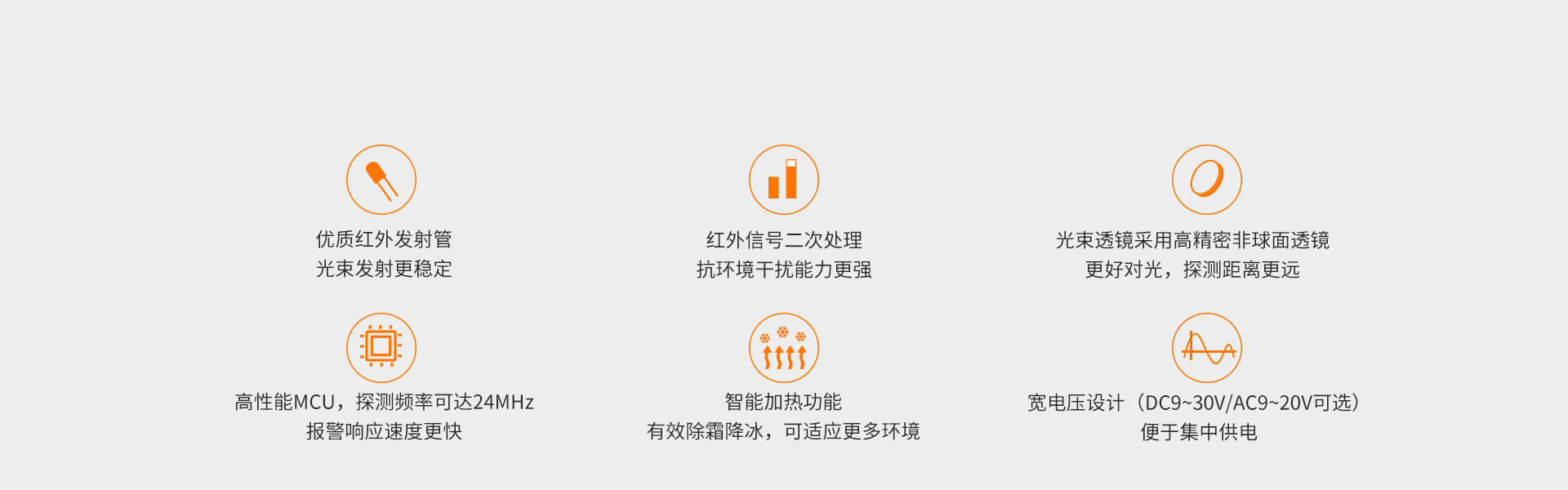

多项技术创新

ABE系列三光束红外对射 ABE系列三光束红外对射

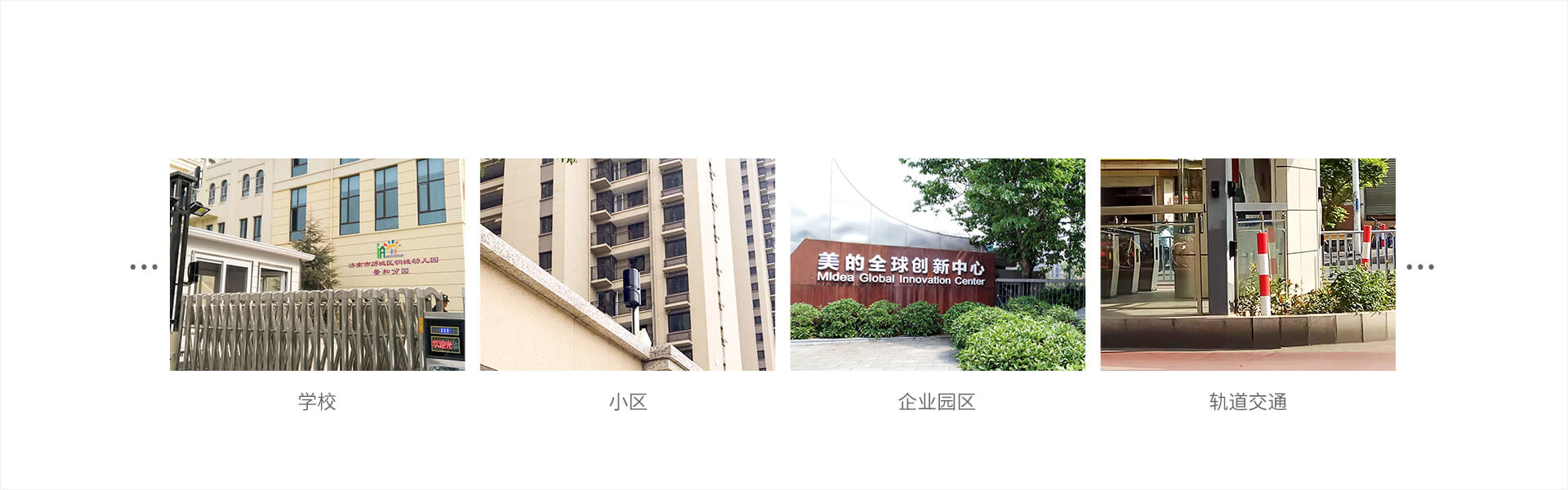

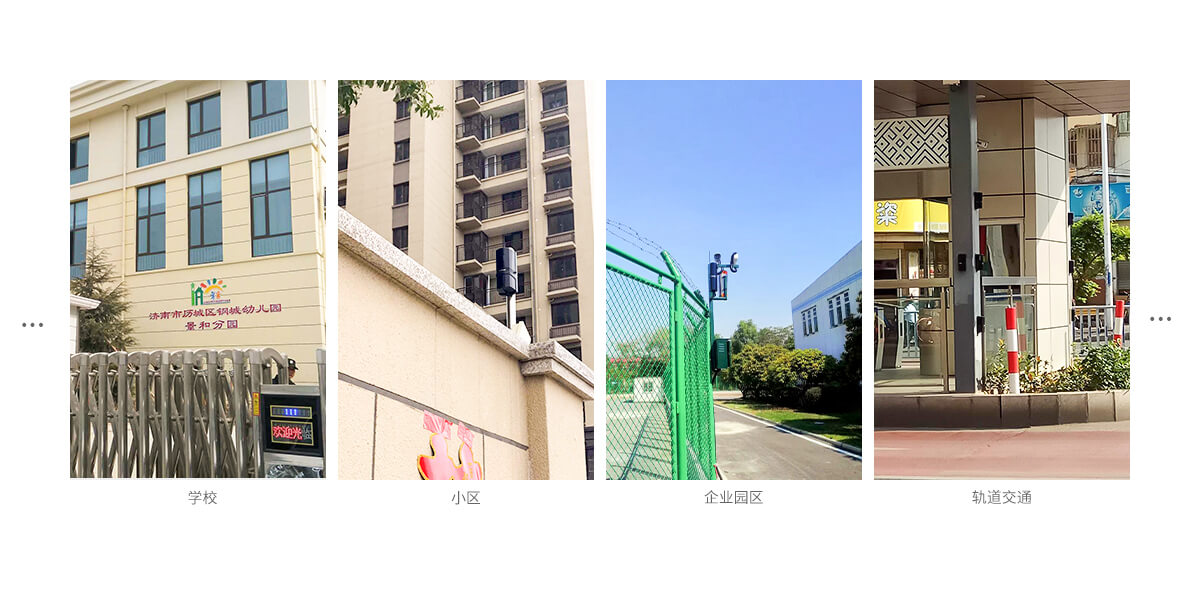

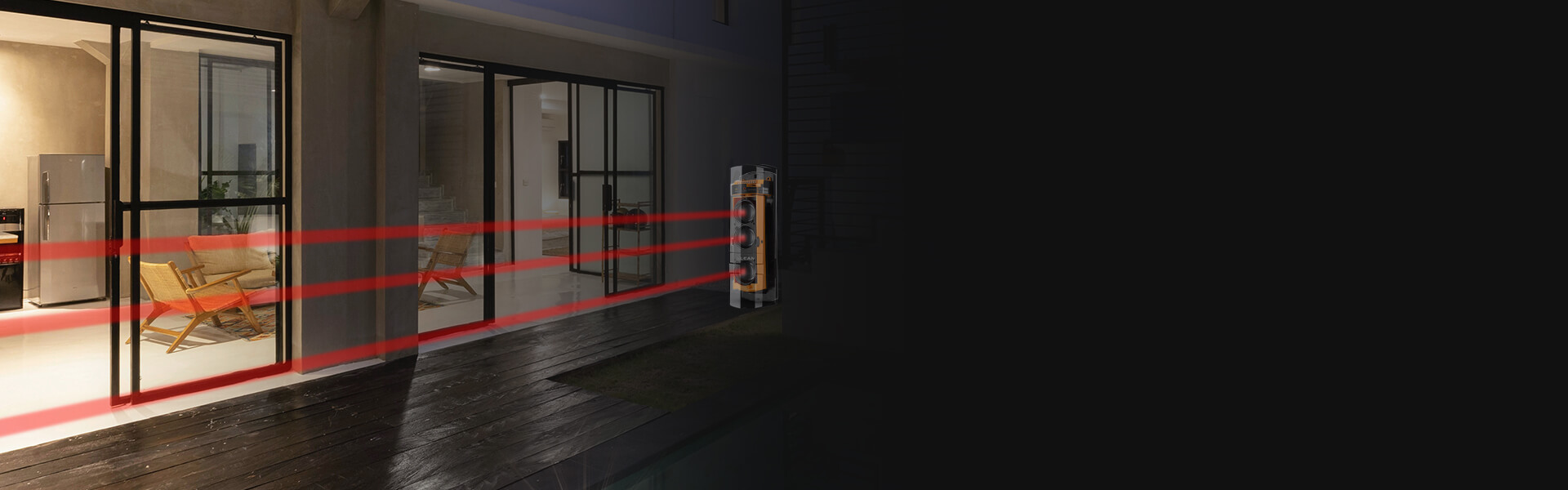

应用场景

ABE系列三光束变频红外对射

探测距离:100米、250米

产品特性

  • 1.支持4段变频功能,频率误差精确到1%以内,彻底解决了红外对射在”背靠背”、“堆叠”或“交叉”等复杂条件下安装时相互干扰的行业难题,轻松过滤红外遥控器、红外摄像机和其它红外设备干扰;

  • 2.支持双数码管显示信号强度,既能把微小信号显示出来,也能有效的避免大信号过快饱和,显示精度高,可实时显示信号的微小变化,调试直观、方便;

  • 3.红外信号二次处理功能(可媲美AGC功能),确保功率余度达90%以上,应对风、霜、雪、雾、潮、太阳直射等天气恶劣更加游刃有余;

  • 4.支持智能加热功能,有效除霜除冰, 适应各种极限温度环境;

  • 5.支持智能防雾功能,根据雾引起的红外接收信号的变化曲线,在辅助输出口输出起雾信息,防范更精准;

  • 6.独创的辅助光校准方法,使红外对射对光校准更高效(专利号:2015109758847);

  • 7.支持报警触发时间设置(50ms、100ms、300ms及700ms), 可根据不同环境和场景的需求调整报警触发时间;

  • 8.支持自动温度补偿功能,确保对射的接收灵敏度不受温度变化的影响,工作更稳定;

  • 9.采用原装进口的军工级红外发射管;

  • 10.室外最远防范距离100米、250米;

  • 11.采用宽电压设计,真正解决线路降压问题,工作电压DC9~30V/AC9~20V ,便于集中供电。

  • 12.支持开关量(常开/常闭)输出;

  • 13.支持防拆报警功能;

  • 14.已通过了3C、CE、RoHS认证;


技术参数

型号:ABE-100/ABE-250

工作电压:     DC9~30V/AC9~20V

工作电流:   90mA

工作温度:    -25℃∽+55℃

工作湿度:     10%∽95%

报警周期:     ≥1.5S

探测方式:   同时完全遮挡三个光束报警

报警输出:   无源继电器输出,常闭常开可选,接点容量AC\DC30V 1.0Amax;

防拆输出:   常闭,当外壳被移去时打开

防护等级:   IP65

校准角度:   水平±90°,垂直±10°

外观尺寸:   291mm×91mm×92mm

产品重量:   1670g(发射+接收)
