城市地下综合管廊报警系统解决方案

城市地下综合管廊是保障城市运行的重要基础设施和“生命线”，从2015年国务院公安厅下发 《关于推进城市地下综合管廊建设的指导意见》以来，全国各地都掀起了一股“综合管廊”建设的热潮。

地下综合管廊的建设是一项非常庞大且复杂的工程，涉及到电力、通讯、燃气、供热、给排水等众多的系统。无论是管廊建设之初还是投入使用中，它的安全问题都至关重要。城市综合管廊的安防建设主要包括：环境与设备监控系统、视频监控系统、消防系统、入侵报警系统、大屏显示系统、电子巡查系统等。

作为防盗报警整体解决方案提供商，艾礼安能够为城市综合管廊提供一套完备的入侵报警及消防报警解决方案，为综合管廊的安全运行保驾护航。

一、管廊报警系统的建设

艾礼安城市综合管廊入侵报警系统主要包括几个方面：入侵报警、红外探测报警、紧急报警、燃气泄漏报警、火灾烟雾报警、高温预警、特殊区域防爆报警系统以及综合平台管理等。

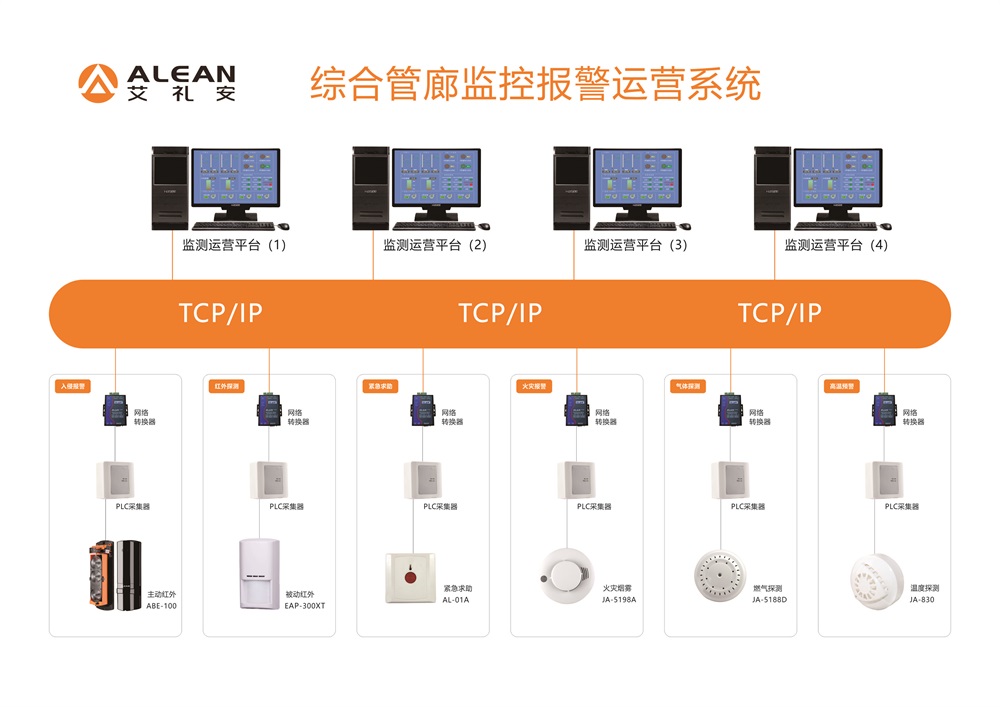

▶  系统图

1、入侵报警

为了保证综合管廊内部安全、可靠地运行，在人员各个出入口、投料口、进排风口以及逃生口等布设主动红外探测器（红外对射、光栅等），当有人员入侵时，探测器会立即报警，联动廊内声光警号和监控系统，警示入侵者，同时，将报警和视频信号上传至综合管理平台，管理平台弹出某防区报警画面，并采取相关措施。

2、红外探测报警

在廊内的各个重要位置布设被动红外探测器，当有人靠近或经过重点位置时，探测器探测到人体信号会发出报警信息，并将信号上传至管理平台，另一方面，通过联动现场监控可以实时观察每一个防区的动态，值班人员通过比对和查看可以了解当前人员的相关信息，判断其是否是进入廊内检修或检查的人员，或者是其他无关人员，便于运维中心及时处理。

3、紧急报警

为了有效应对廊内的各种紧急状况，在管廊的出入口等重要节点布设紧急报警按钮，有紧急情况（比如燃气泄漏、水浸对管廊内各管线设施造成威胁、塌陷等）时，可随手按下一键报警按钮，紧急报警信息上报至管理平台，监控大屏会同步显示紧急报警区域的情况，运维单位可率先对有效的紧急报警进行处理，避免更大的损害。

4、燃气泄漏报警

燃气管道是管廊中的重要部分，属于易燃易爆的区域，针对此区域，艾礼安布设了防爆燃气泄漏报警器，平台将此区域标注为重点防区，一旦发生燃气泄漏，触发报警装置，运维中心立即做出救援决策。

5、火灾烟雾报警

管廊内管线较多，关乎着城市人们生产生活的安全，一旦发生火灾，其后果不堪设想，为确保各类管线运行的稳定安全，在通讯线缆管道、供电管道等单位布设艾礼安火灾烟雾探测器，探测到火灾烟雾即触发报警，同时，通过管理中心的大屏可以实时弹出现场的视频画面，运维中心立即启动紧急灭火预案，通知到消防部门，快速处理火情。

6、高温预警

管廊是一个封闭的地下空间，应当实时处于恒温的状态。在管廊各处（热力管道、通讯管道等）布设艾礼安温感探测器，一旦管廊内温度超出设定值，探测器会立即发出高温预警信号，提示管理中心人员注意，派遣人员去现场查看情况。

7、特殊区域防爆报警系统

在管廊内的一些特殊区域，比如天然气管道，在设计报警系统时需要考虑到爆炸问题带来的恶劣影响，因此，必须设计一套严密的防爆报警装置。艾礼安充分考虑这一点，在天然气管道以及一些重点场合，布设防爆燃气、防爆被动探头以及防爆声光警号，所有的防爆外壳均采用优质碳钢材质外箱 ，防护等级可达IP65。所有的防爆探测器能够实时监测和采集廊内的燃气泄漏、入侵等数据，并结合管理平台的监控情况，对相关数据进行分析，如若出现异常，可及时通知相关巡检人员，第一时间进行处理，避免造成更大的损失。

8、综合平台管理

所有的报警探测器状态信息都会体现在综合管理平台上，通过管廊管理平台可以对各个安防系统进行实时监测，让各个安防子系统能够实现联动，任一处发生报警时，平台都能够快速获取相关信息，并及时进行处理。平台会对所有设备的信息数据进行采集、分析和存储，为管廊安全、智能化运行提供更强大的保障。

二、报警系统的运维管理

在报警系统的运维管理方面，艾礼安严格遵循住房和城乡建设部在今年2月份下发的国家标准《城市地下综合管廊运行维护及安全技术标准》。

即对入侵、出入口非正常开启、信号中断等情况进行报警的功能应正常；显示火灾自动报警的系统的工作状态、运行故障状态等相关信息的功能应正常；接收可燃气体探测报警信号、环境与设备监控报警信号，并显示相关联动信息的功能应正常；各子系统之间以及与其他附属设施，入管廊线之间的联动控制应符合现行国家标准《城市综合管廊监控与报警工程技术标准》GB/T51274的有关规定，控制功能应正常。

三、艾礼安管廊案例

艾礼安已经为全国多个城市的管廊建设提供相关安防报警设备及支持，包括成都、重庆、南宁、海口、肇庆、内江等。

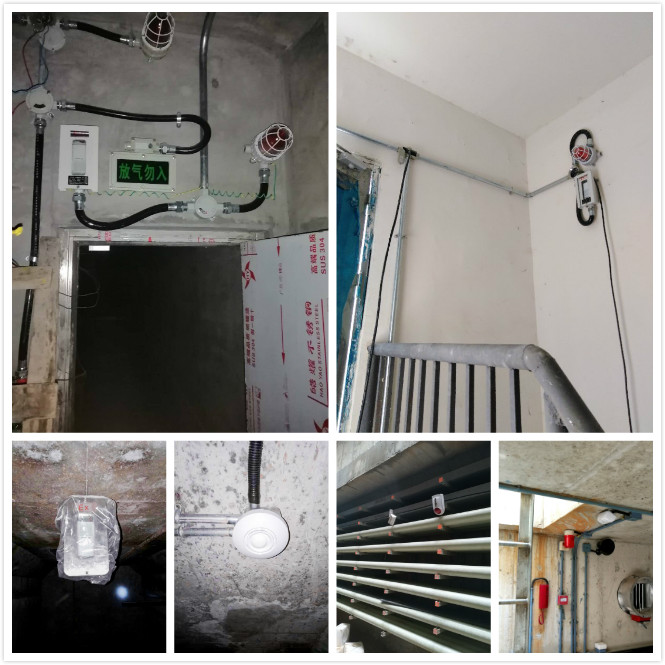

艾礼安综合管廊案例
