艾礼安振动光纤和泄漏电缆的区别

2020.09.25

在艾礼安的周界防范系统中,除了激光对射、电子围栏、红外光栅等产品外,还有泄漏电缆和振动光纤两种报警系统,在实际的应用中具备隐蔽性好、安装不受复杂地形的影响、抗干扰性能强等优势,也是当前市场上广受关注的两种周界报警系统。

艾礼安振动光纤和泄漏电缆的区别

艾礼安振动光纤和泄漏电缆的区别

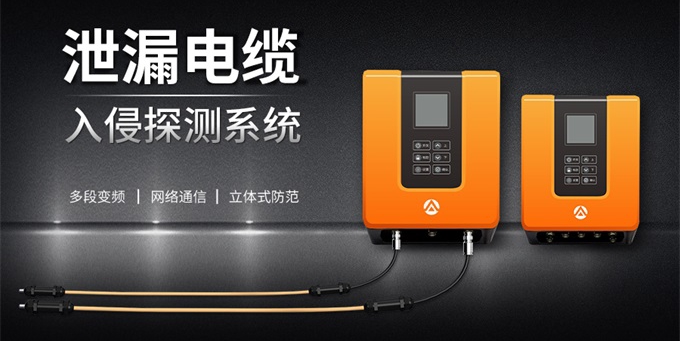

▲ 艾礼安泄漏电缆

艾礼安振动光纤和泄漏电缆的区别

艾礼安振动光纤和泄漏电缆的区别

艾礼安振动光纤和泄漏电缆的区别

艾礼安振动光纤和泄漏电缆的区别

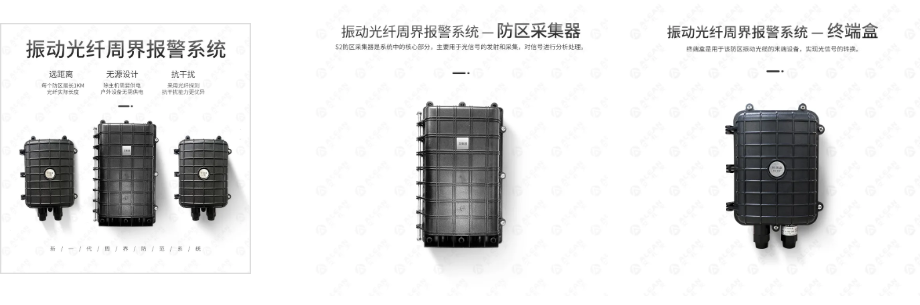

▲ 艾礼安振动光纤

泄漏电缆和振动光纤在应用场景方面有一些相似之处,但在其传输方式、工作原理等方面也有一些不同,本文带您了解两者之前的区别。


一、探测部分

艾礼安泄漏电缆的探测部分由泄漏电缆主机、泄漏电缆馈线(多层屏蔽同轴线缆)、泄漏电缆、终端器等组成。系统采用同轴电缆作为探测单元,系统整体抗干扰能力强、屏蔽性能好、传输数据更稳定。

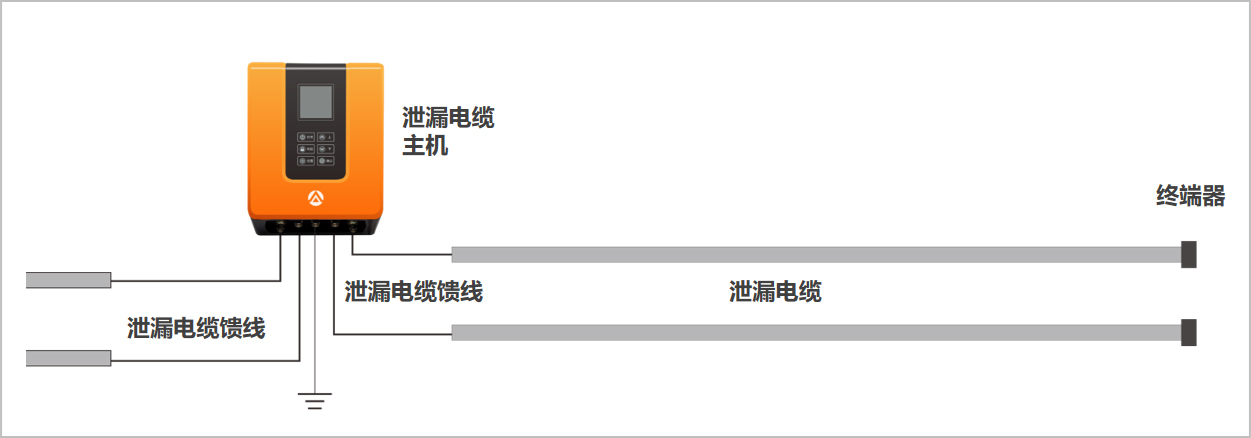

泄漏电缆系统构成

振动光纤探测部分主要包括防区采集器、传感光缆、终端盒等。系统采用光缆作为前端探测单元,并进行信号的传输,利用防区采集器采集振动传感光缆经过外力振动后产生的光信号,并对该信号进行分析处理。

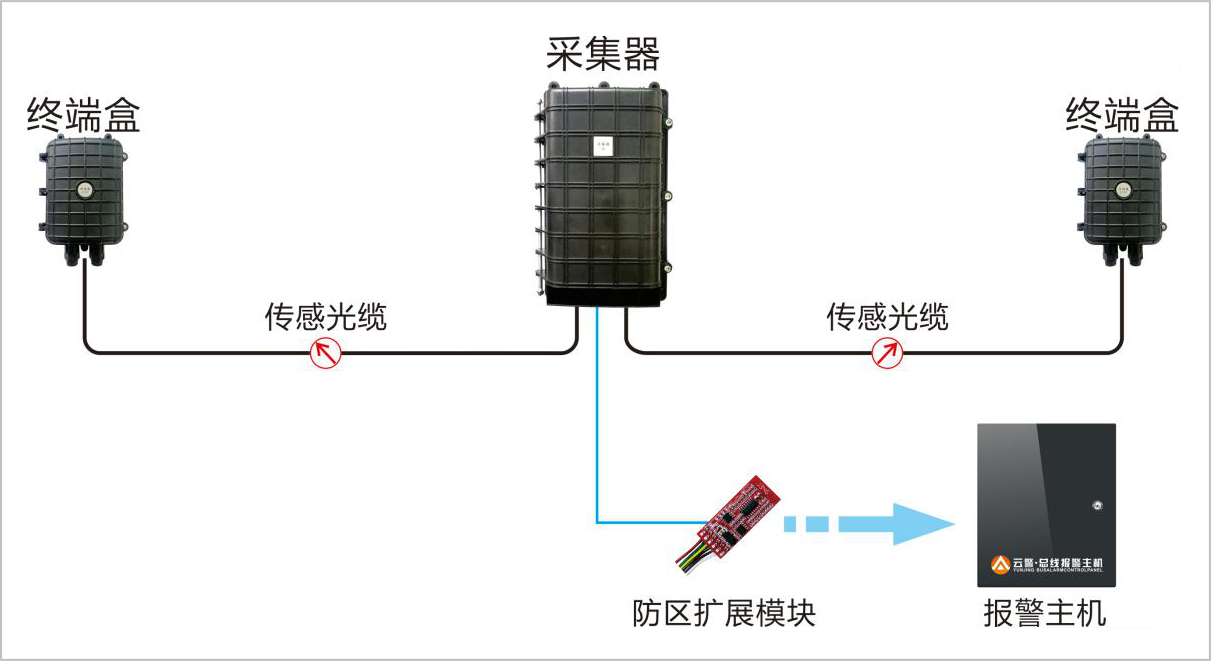

振动光纤系统构成

艾礼安振动光纤和泄漏电缆的区别


二、传输供电部分

艾礼安泄漏电缆采用TCP/IP通讯,支持开关量输出;支持POE网络供电技术,可采用POE交换机供电(可兼容市面上常见的标准POE交换机(AF\AT),也可支持外部DC12V3A电源供电。

振动光纤采用TCP/IP通讯,支持开关量输出;双防区采集器采用DC12V2A电源供电;四、八防区采集器采用AC220V电源供电。


三、工作原理

泄漏电缆:在单个防区内,敷设两条泄漏感应电缆,正常工作时,一根泄漏电缆传送一定频率的电磁场,另一根平行敷设的泄漏电缆接收电磁场,形成磁场能量防护。当入侵者进入两根泄漏电缆形成的电磁场探测区域时,电磁场能量受到波动,引起接收信号变化,通过泄漏电缆主机的智能分析,判断是否报警。

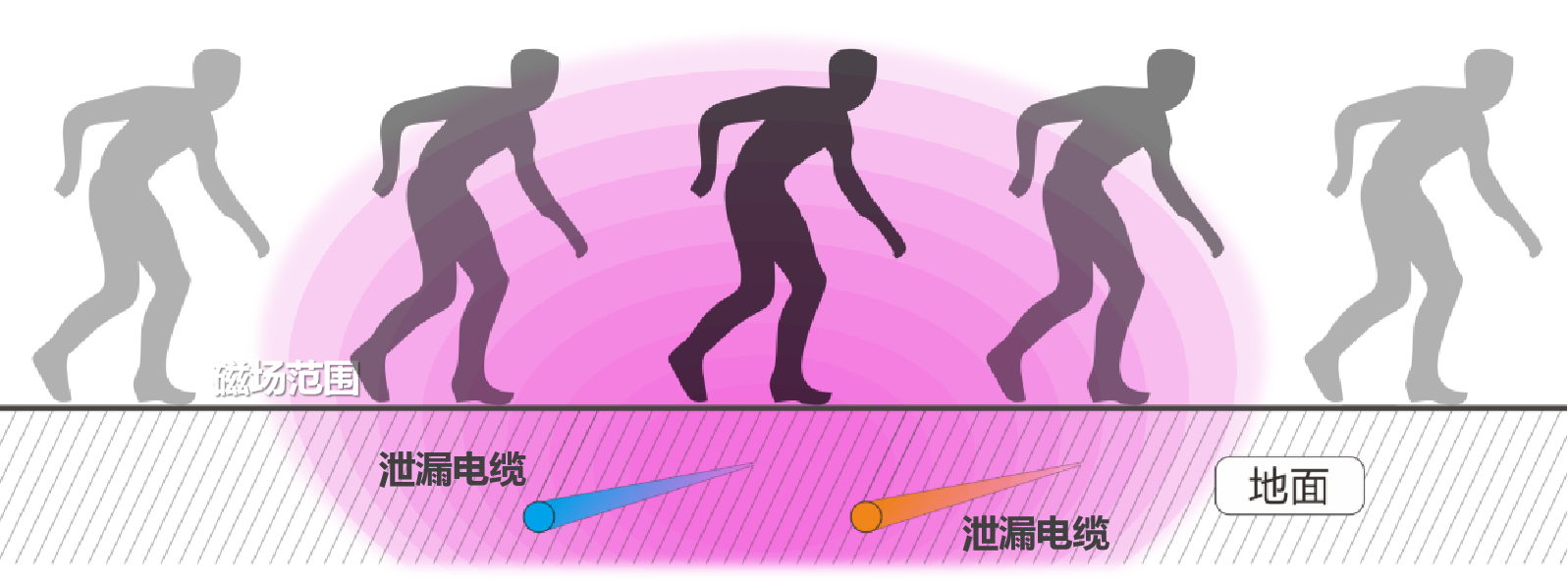

泄漏电缆工作原理

艾礼安振动光纤和泄漏电缆的区别

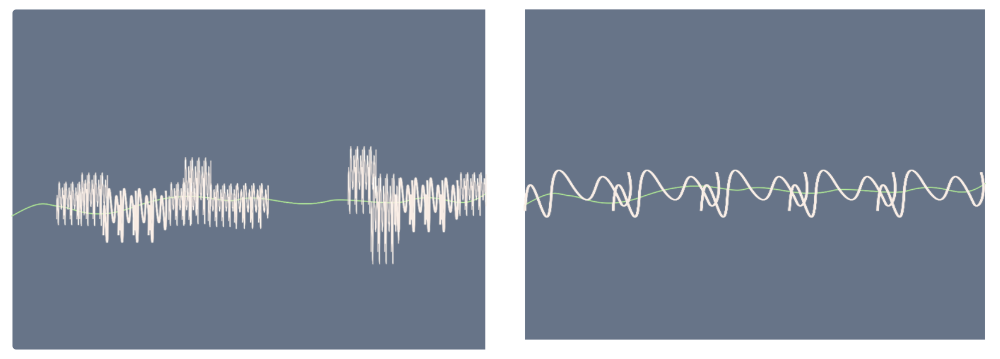

振动光纤:激光器发出直流单色光波,光信号通过光缆经过光学模块使光信号产生两道干涉信号,信号利用光纤作为振动传感载体,实现防护预警探测,当有人非法入侵,光波信号的强度高出预定报警阈值,从而产生报警信号。

振动光纤工作原理


四、应用环境

泄漏电缆主要是依靠不可见的电磁场实现探测,为了更好地适应环境,在应用中应当远离金属物体和水流等介质,针对不同的环境,安装建议如下:

安装环境安装距离
行车道离行车道5m以上
人行道离人行道3m以上
河流离河流2m以上
地下管道离地下管道2m以上
固定砖墙离固定砖墙1m以上
金属门或铁栅栏离金属门或铁栅栏3m以上


振动光纤采用轻铠单模多芯光缆作为无源探测器,有效避免了雷电干扰,适用于易燃易爆以及强电磁干扰等场所。户外部分采用无源设计,不需要供电,铺设方便、灵活、安全。光缆具有较高的灵敏度,可以直接铺设在各种铁网铁艺栅栏上,也可直接埋设在各种地面下,形成隐蔽的防护系统。


五、安装方式

1、泄漏电缆:主要有埋地安装和依附安装。安装注意事项:

(1)埋地安装前建议先按预定线路将线缆放在地面测试通过后,再开槽埋入线缆。泄漏电缆埋地深度 0~10cm(建议尽量浅埋)。

(2)安装系统时,感应电缆尽量铺设在区域(该区域最好保证宽6m以上)的中间,远离任何能动的金属物体;感应电缆距离大型移动的金属物体(如金属门)的距离至少3m远。每个防区的长度可以从10m到100m,根据保护区的具体要求来设计。

(3)泄漏电缆与电源线、信号线不能紧贴安置,相互平行之间的间隔距离应大于50cm。

(4)为了防止警戒区附近行驶的汽车及行人影响系统,泄漏电缆埋设的位置距离公路大于3m,距离人行道2m以上。

(5)线缆必须平行安装,相距0.3m~1.0m(建议0.5m)。

(6)泄漏电缆系统安装时应注意电缆两线之间不能互相缠绕、不能将两根泄漏电缆穿到同一PVC管内,电缆在敷设时应当保持两线平行。

(7)泄漏电缆主机在野外安装时必须安装在防护箱内,防护箱离地高度30cm以上,以起到防水效果。

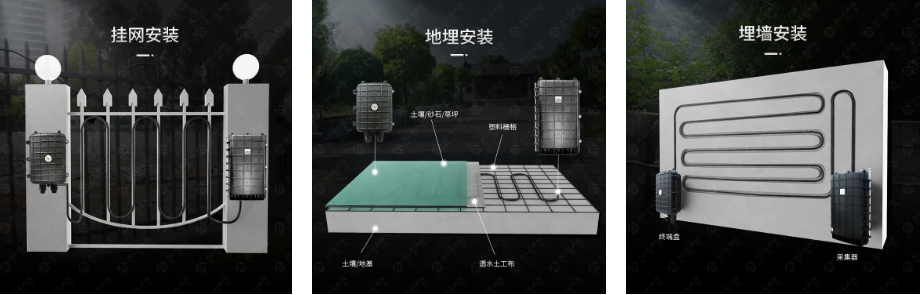

2、振动光纤:主要有挂网安装(挂网安装主要包括铁丝网、铁艺围栏、环状铁环)、凿墙安装、地埋安装。

(1)挂网安装注意事项:

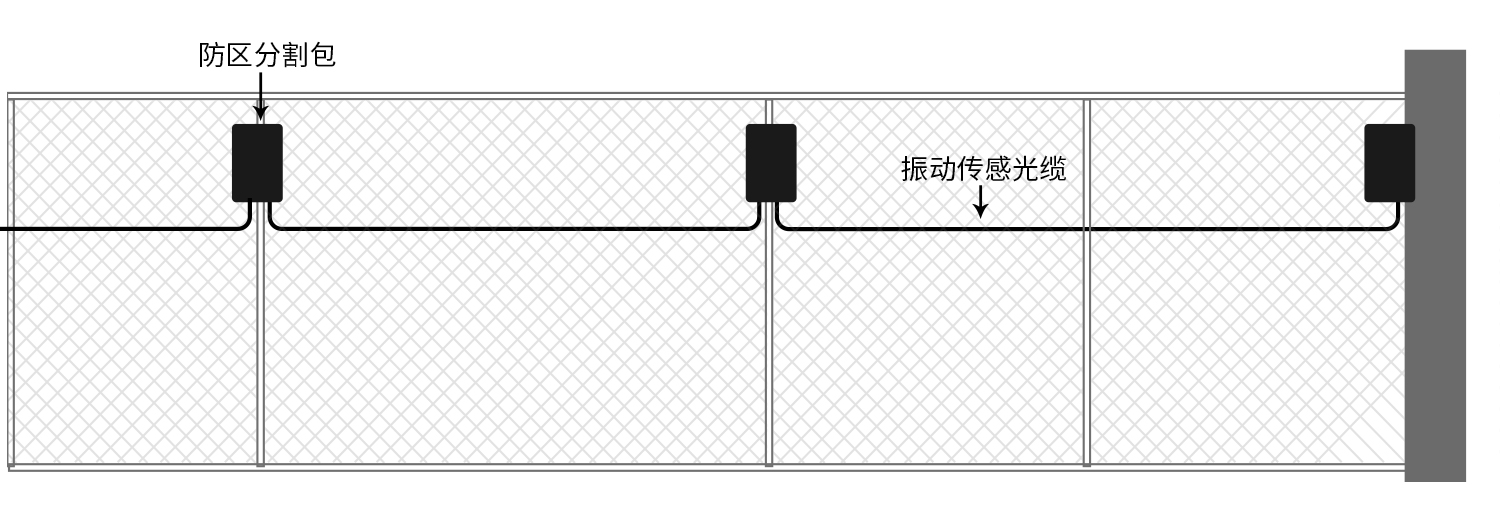

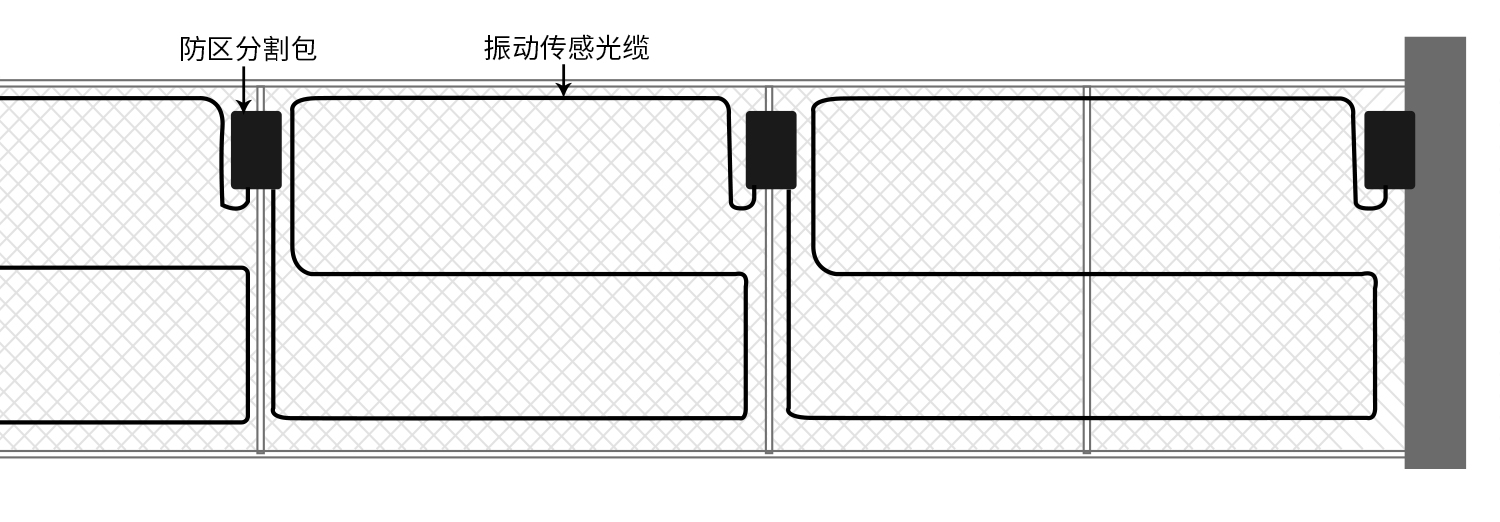

铁丝网安装主要有直线型、平行线型两种方式。

艾礼安振动光纤和泄漏电缆的区别

艾礼安振动光纤和泄漏电缆的区别

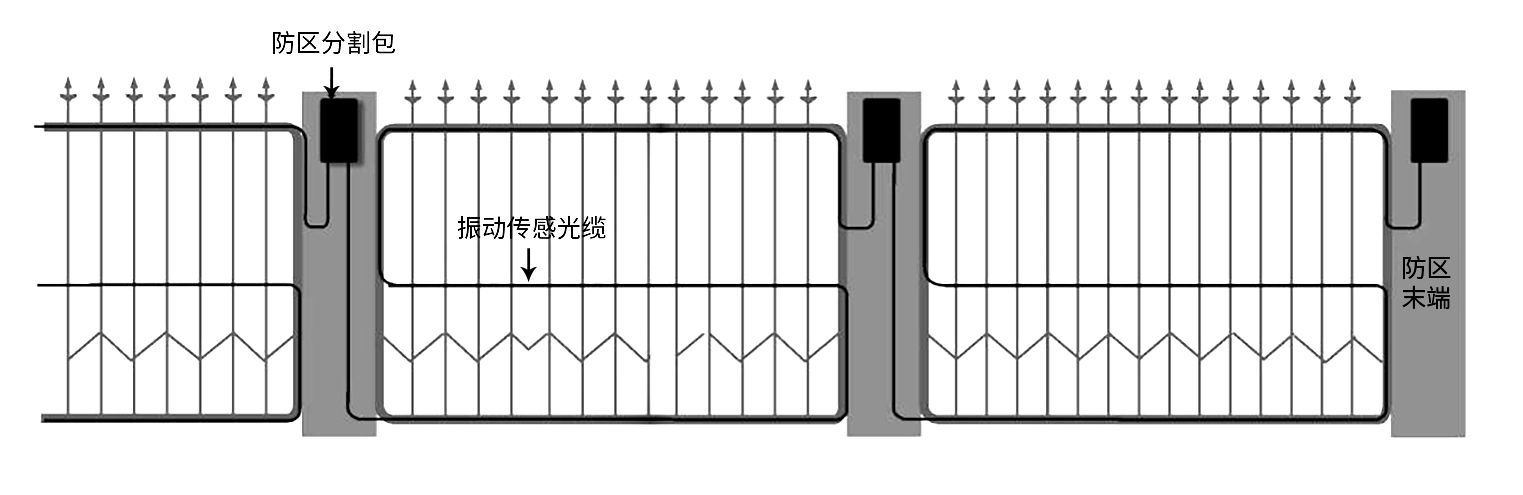

在铁艺围栏上铺设光缆时,由于铁艺较硬,应增加振动传感光缆的数量以保证能可靠地感应到入侵信号。通过分析入侵者翻越围栏的动作特点,建议沿铁艺围栏最顶端、中间和最底端的水平铁栏杆各铺设一道振动传感光缆。

艾礼安振动光纤和泄漏电缆的区别

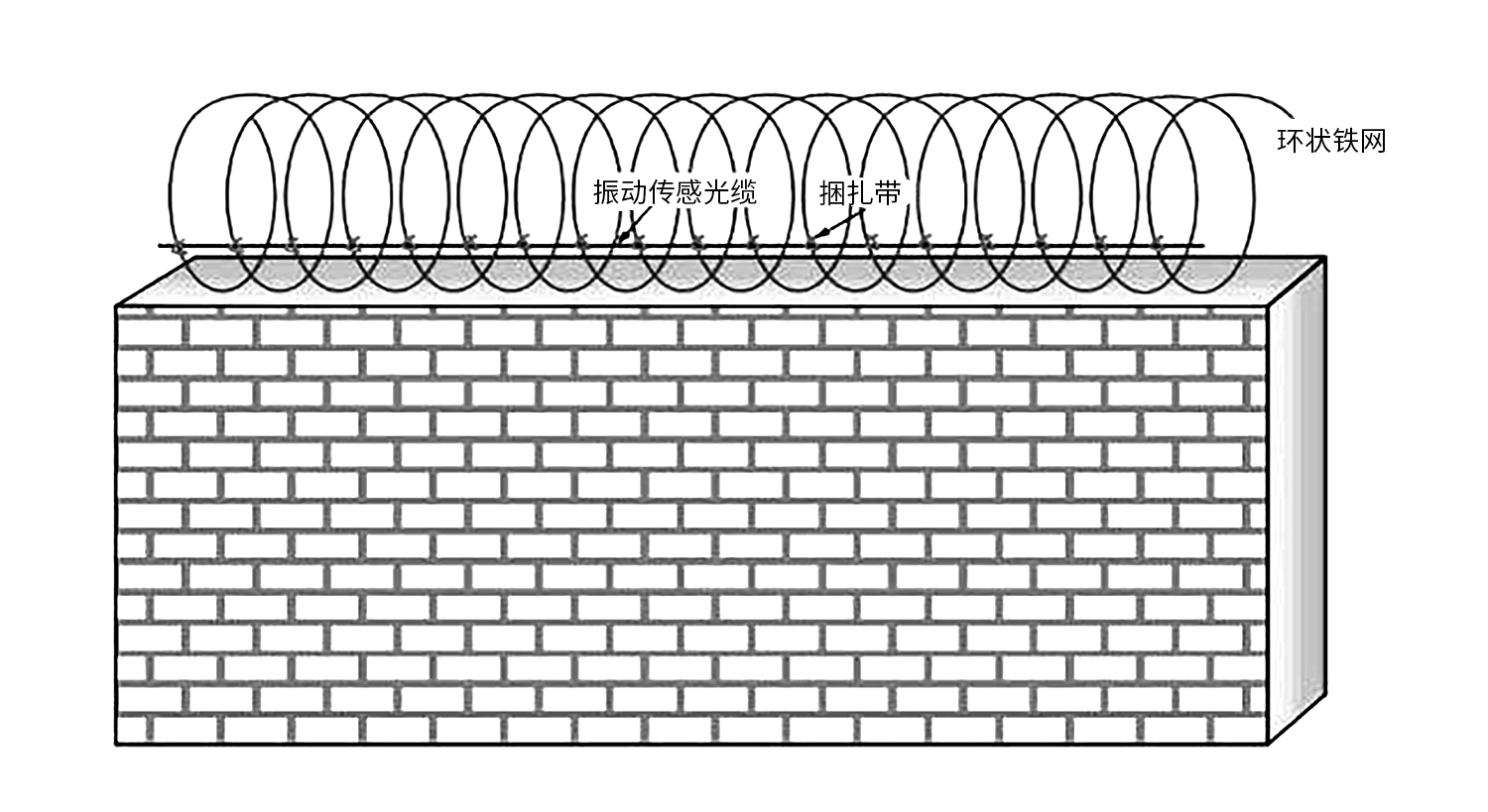

环状铁网安装时,应注意将光缆固定在围墙外侧靠近环状铁网底部的地方,如有需要可在围墙两侧各铺设一道光缆。

艾礼安振动光纤和泄漏电缆的区别

(2)凿墙安装时,施工人员可采用平行线型方式在墙面上铺设两道光缆,围墙的高度不应超过2米,光缆应固定在距离地面0.5米和1.5米处,如果围墙高度大于2米,则高度每增加1米,需增加一道光缆,光缆水平固定在该区域的中部。为了保证振动传感光缆能感应到凿墙时产生的振动,必须保证墙面结实,砖块不能有松动,并且光缆应紧密地附着在围墙表面。可使用线卡子每隔50cm进行固定。


(3)地埋式安装时应注意

防区附近20米内不能有通过载重货车的主干公路。

防区附近10米内不能有安装减震带的道路。

为防止大雨冲走光缆表层覆盖物,防区应当平整,倾斜角应小于15度。

防区附近10米内不能有超过10米高的大树。

防区下方不能有暗渠、管道等震动源。

地面植物应定期修剪,避免风吹震动及藏匿动物,草坪一般不高于15cm。
