AL-7500E 数字融合智慧报警主机使用说明书

2025.09.19

数字融合总线报警主机使用说明书

一、产品简介

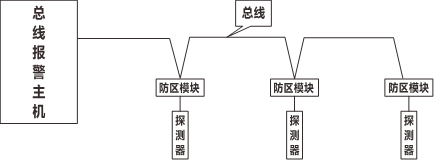

数字融合总线报警主机是一种安全警报用的设备，用于监测在特定区域内发生的安全问题。系统采用总线、网络或无线结构，将前端传感器（如紧急按钮、门磁、红外探测器、烟雾探测器等）连接在一起，并与控制中心进行数据交换。

二、功能特点

1、主机内置8个有线防区，每个防区配备独立接线端子，支持设置为常闭、常开或10K电阻三种输入模式。

2、可通过RS485通信接口或IP网络接口扩展256个总线设备或128个网络设备，系统最大可支持2048个防区。

3、支持AMS无线系统，可学习并接入128个ASM无线防区（无线防区与通信接口1下的设备共用设备地址）。

4、可管理256个联动输出设备，每个设备最多支持16路输出，系统整体最高可实现4096个联动继电器输出。

5、每个防区最多可联动8个输出，联动属性和时间可灵活设置，支持视频联动、电子地图联动及现场联动等功能。

6、最多支持接入17个键盘，包括1个主键盘和16个从键盘。从键盘可通过RS485总线或IP通信接入，各键盘可独立对所辖设备进行布防、撤防及报警显示等操作。

7、最多可连接16个LED显示屏，支持报警信息联动显示，并可扩展语音播报功能。

8、具备两路RS485通信接口，每路通信距离达1、2公里，最大可扩展至4、8公里。

9、带有一路IP网络接口，支持同时连接4个独立IP接警中心。

10、配备一路Micro Type-C接口，支持通过Type-C线缆对主机进行升级。

11、内置两路报警输出：一路带故障检测功能的警号输出，另一路支持有源/无源自定义的报警输出。

12、支持外接4G通信模块，实现电话与短信报警通知，并支持通过短信远程进行布防/撤防操作。

13、可设置8组用户接警电话号码和8组接警短信号码。

14、支持自定义主机名称，4G模块支持语音转换功能，报警电话通知时可播报主机名称。

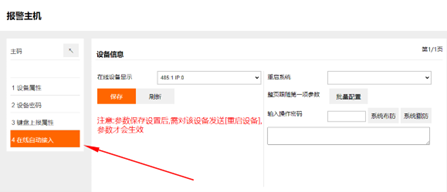

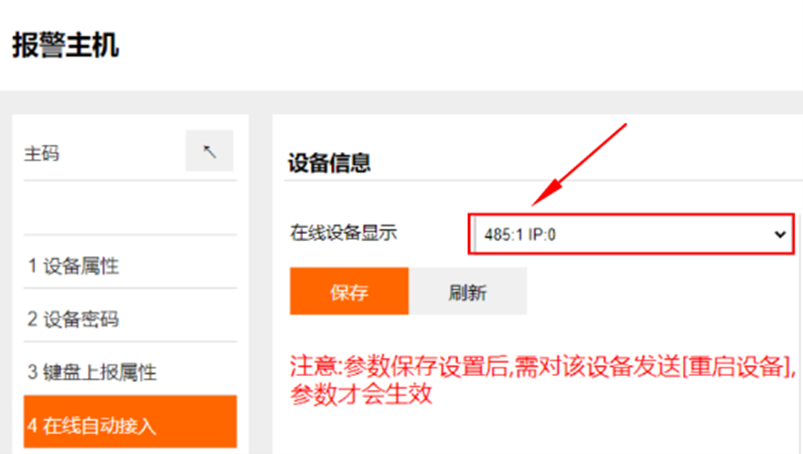

15、支持通过Web页面或键盘进行参数配置，可通过Web实时查看前端设备状态、4G模块及IP接口运行状态。

16、支持通过Web页面远程对主机进行布防/撤防操作。

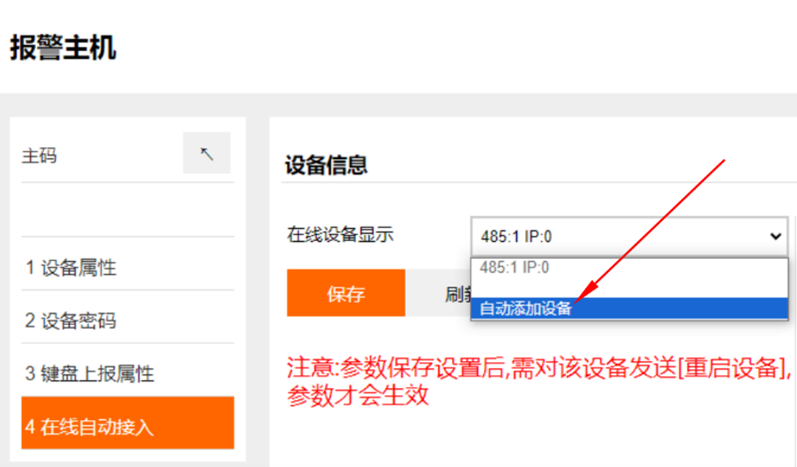

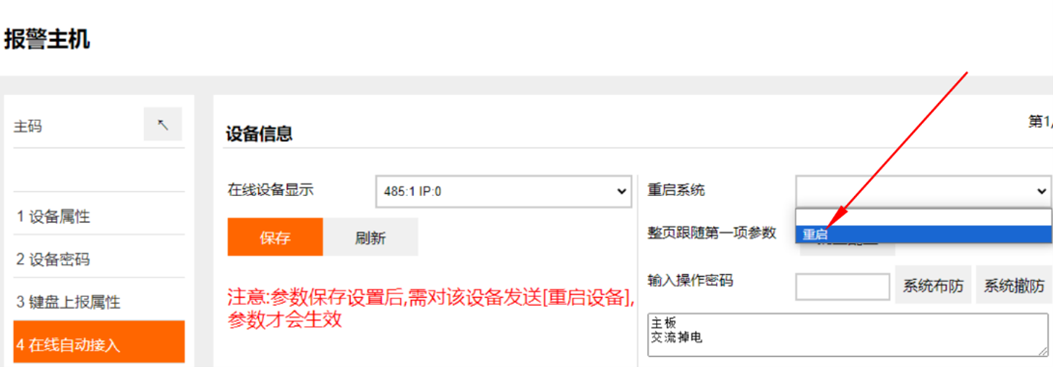

17、具备一键搜索功能，可快速添加RS485总线设备及IP设备。

18、支持外接打印机，可实时打印主机状态信息，防止报警和操作数据篡改。

19、支持自定义防区名称，可使用任意汉字或字符，每个防区名称最多支持7个汉字。

20、支持500个分区管理，可在分区模式下将2048个防区灵活分配至各分区，主键盘支持对各分区独立操作。

21、具备273个密码管理权限，包括1个安装员密码，每个键盘支持8个布防密码和8个布撤防密码。

22、支持定时布撤防功能，17个键盘均可独立设置6组定时布防和6组定时撤防时间。

23、可存储5000条报警记录和5000条操作记录，支持断电保存，可通过Web读取或导出记录。

24、具备自动校时功能，在连接IP中心时可自动与中心软件同步时间。

25、支持通过键盘密码、遥控器、中心软件、微信公众号或短信方式对主机进行布防/撤防。

26、带有一路蓄电池接口，具备智能充放电管理功能，支持防反接、过充过放保护；市电中断时自动切换至电池供电。

27、支持市电断电报警功能，具备交流断电检测、系统欠压检测、电池故障检测及警号故障检测。

28、支持防拆报警功能，并可选择开启或关闭该功能。

三、技术参数：

供电电源：开关电源，输入：AC220V，输出：DC24V

工作电流：待机状态：180mA ；报警状态：500mA

主机功耗：≤24W

辅助输出：DC12V 700mA

警号接口：DC12V 700mA

报警输出：可设置有源输出（ DC12V 700mA ）或无源输出（常开）

防拆开关：1个，支持防拆报警

RS485总线通信接口：2个

Micro Type-C 接口：1个

网络接口： 1 个 RJ45 网络接口，兼容 10M/100M 以太网速率。

通信方式：UDP

工作温度：-10℃~55℃

工作湿度：10%~90%RH

外壳尺寸：335mm*275mm*80mm

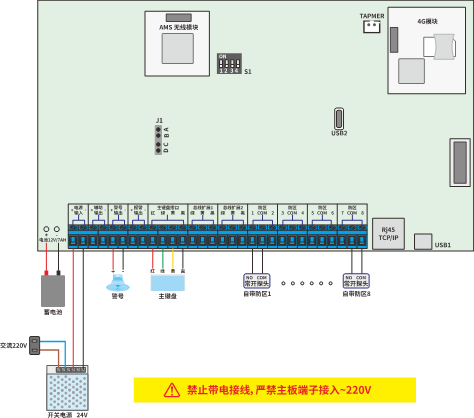

四、主板示意图

五、主机接口说明（见上图，从左到右）

1、主机蓄电池接口说明

【蓄电池接口】正极接蓄电池的红线，负极接蓄电池的黑线。

市电正常时，主机由DC24V电源供电；当市电停电或故障时，主机自动切换到蓄电池供电。

支持蓄电池欠压告警：蓄电池电压低于11.2V时欠压告警。

2、主机电源输入接口说明

主机标配开关电源，开关电源采用 220V交流输入，支持DC24V\2A直流输出，给主机供电。

将开关电源的 DC24V 正负接到【电源输入接口】。

3、主机辅助输出接口说明

主机支持一组 DC12V 700mA 的直流辅助电源，一般可用作给主机附近的报警器供电。

4、主机警号输出接口说明

【警号输出接口】可接警号，支持 DC12V 700mA 有源输出，报警时输出，撤防或消警时停止输出。

5、主机报警输出接口说明

【报警输出接口】可通过“J1跳针”设置有源输出（ DC12V 700mA ）或无源输出（常开），默认为有源输出。

报警时输出，撤防或消警时停止输出。

6、主机主键盘接口说明

【主键盘接口】可以连接主键盘和一路总线打印机。

接主键盘时，将【主键盘接口】的红、绿、黄、黑对应接主键盘的红、绿、黄、黑。

7、主机总线扩展口1、总线扩展口2 接口说明

【总线扩展口1、总线扩展口2 接口】为主机两路 RS485 总线接口，可以连接总线防区扩展模块、联动模块、从键盘、 LED 屏等设备。

【总线扩展口1、总线扩展口2 接口】的绿为 485 正极，黄为 485 负极，黑为 485 地。

8、主机板载有线防区接口说明

主机自带8个有线防区，防区地址分别为1-127防区1、1-127防区2、......1-127防区8。

主机自带防区默认为常开输入，自带防区可以设置常开、常闭和10K电阻三种输入方式。

9、主机网络接口说明

配备 1 个 RJ45 网络接口，兼容 10M/100M 以太网速率。

通过网络，主机可同时上报4个UDP中心。

通过网络，主机可通过Web端调试。

10、主机USB接口说明

配备 1 个USB接口。支持通过USB接口升级主机。

六、防区类型及说明

屏蔽防区：此防区就地无效, 无论在什么情况下触发该防区，只要一触发就立即向中心报警，就地不会报警。

立即防区：布防后,触发了立即防区，立即就地并向中心报警。

24小时防区：一直处于激活状态，不论撤布防与否，只要一触发就立即就地并向中心报警。

火警防区：一直处于激活状态，不论撤布防与否，只要一触发就立即就地并向中心报警。

求助防区：一直处于激活状态，不论撤布防与否，只要一触发就就立即向中心报警。

禁止：则该防区无效。

延时防区：布防后，若触发了延时防区，只在所设定的进入/退出延时时间结束之后才会报警；在延时过程中进行撤防，会自动取消报警。但一个键盘只同时支持一个延时防区触发，仅第一个触发有效。

布防防区：该防区触发，则该防区所属的分区（键盘）进行布防操作。

撤防防区：该防区触发，则该防区所属的分区（键盘）进行撤防操作。

布撤防交替防区：该防区触发，若该防区所属的分区（键盘）处于布防状态，则进行撤防操作；若处于撤防状态，则进行布防操作。

先撤防后布防防区：该防区触发，则该防区所属的分区（键盘）进行撤防操作，再进行布防操作。

断开所有输出防区：该防区触发，断开所有输出

清除显示防区：该防区触发，清除所有显示

断开输出清除显示防区：该防区触发，同时断开所有输出和清除所有显示

七、主机Web端配置说明

主机出厂的IP地址为“192.168.74.111”。

打开浏览器，在浏览器的地址栏输入192.168.74.111（出厂IP地址）,回车可登录Web页面（登录密码出厂为admin123456）。

注：需将电脑的IP和主机的IP设置为同一网段，才可进行配置。

八、用户常规操作说明（键盘操作）

1、系统布防命令

键盘布防：密码(默认出厂为 123456)+【布防】键;

说明：操作正确后，主机蜂鸣器开始滴...滴...滴响，等主机延时布防时间(默认 10S)到，主机布防成功;

2、系统撤防命令

键盘撤防：密码(默认出厂为 123456)+【撤防】键;

说明：键盘蜂鸣器长响 1 声，主机进入撤防状态;

3、系统消警命令

主键盘：密码(默认出厂为 123456)+【▼#】键;

说明：系统报警时，输入 123456+【▼#】键，可以使主机的警号停止报警，同时键盘的蜂鸣器停止响。(注：只有主键盘具备消警功能)

4、清除当前显示命令

主键盘：密码(默认出厂为 123456)+【 ▲*】键;

说明：主机报警后，键盘上会显示报警过的信息。输入 123456+【▲*】键，键盘屏幕上显示的信息清除。(注：只有主键盘具备清除当前显示功能)

5、键盘显示说明

正常工作时，键盘显示布撤防状态;设备异常时，键盘会显示异常信息(如设备故障);设备报警时，键盘会显示报警信息。

6、进入编程命令

主键盘：密码(默认出厂为 123456)+【功能】键。

注：只有主键盘具备编程功能

7、退出编程命令

在编程界面，连续按【退出】键，返回到主界面即可。

注：不同型号的键盘，操作会存在一些差异。

九、主机编程说明

1、web编程说明：扫码二维码，获取web编程说明

2、键盘编程说明

只有主键盘具有编程功能。

编程操作：密码（默认出厂为123456）+【功能】键。

说明：编程模式下，若30秒之内没有进行任何操作，系统将自动退出编程模式。

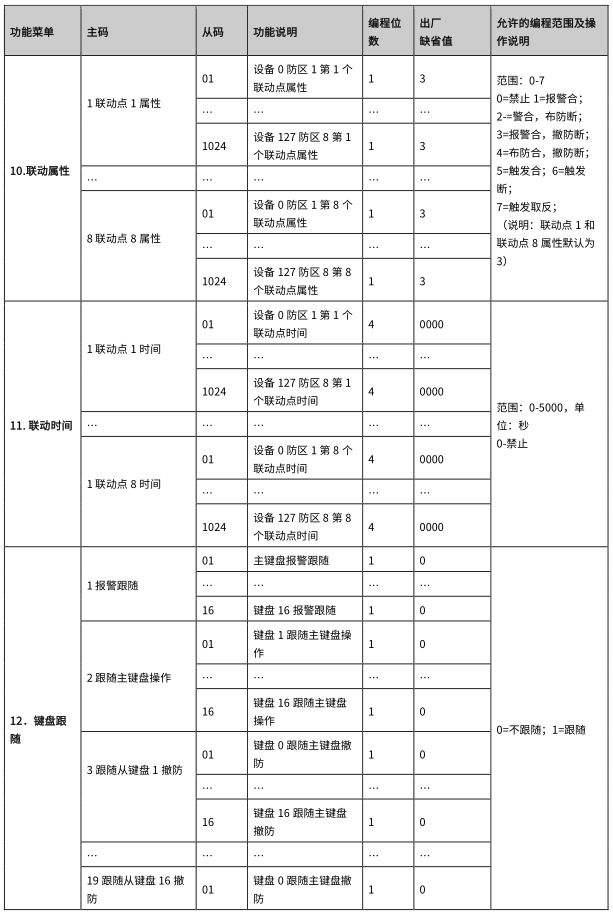

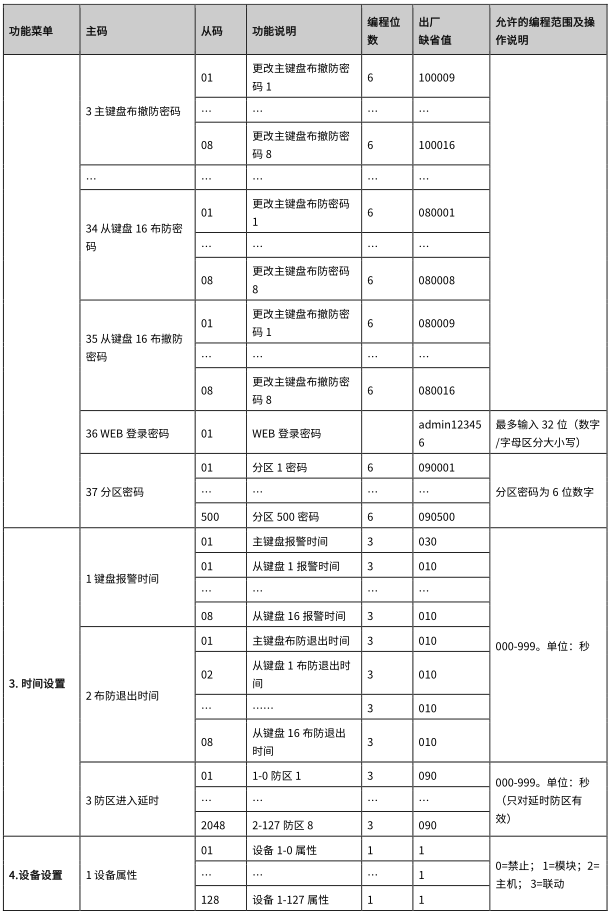

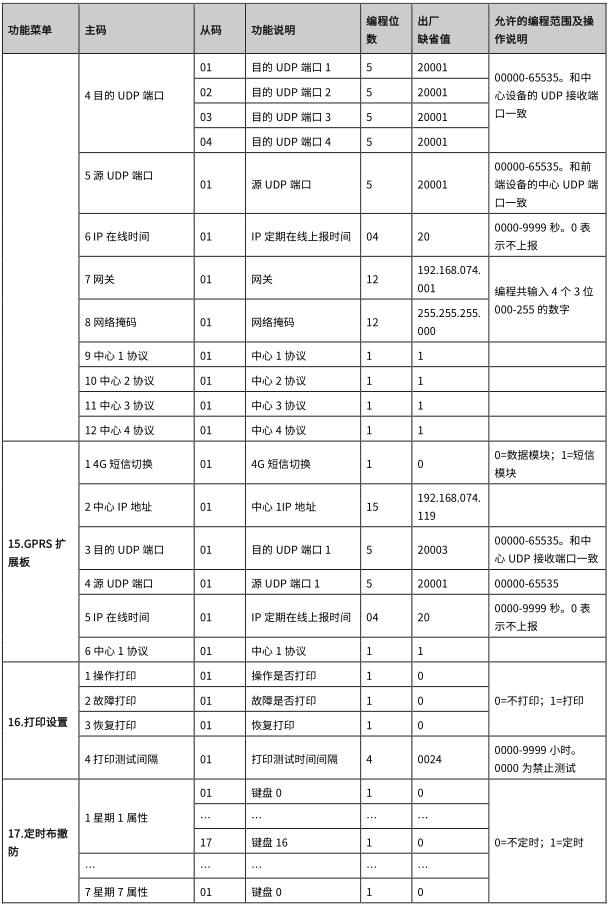

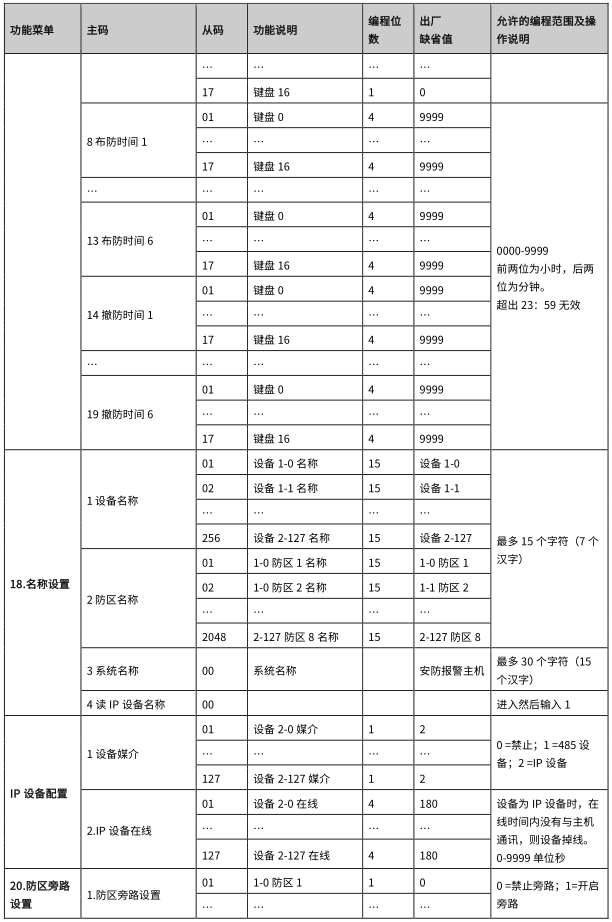

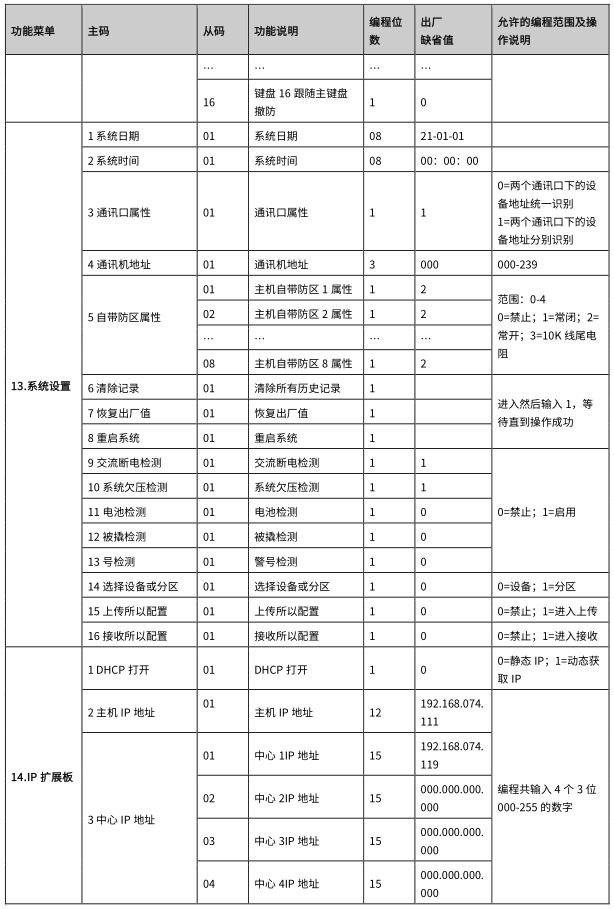

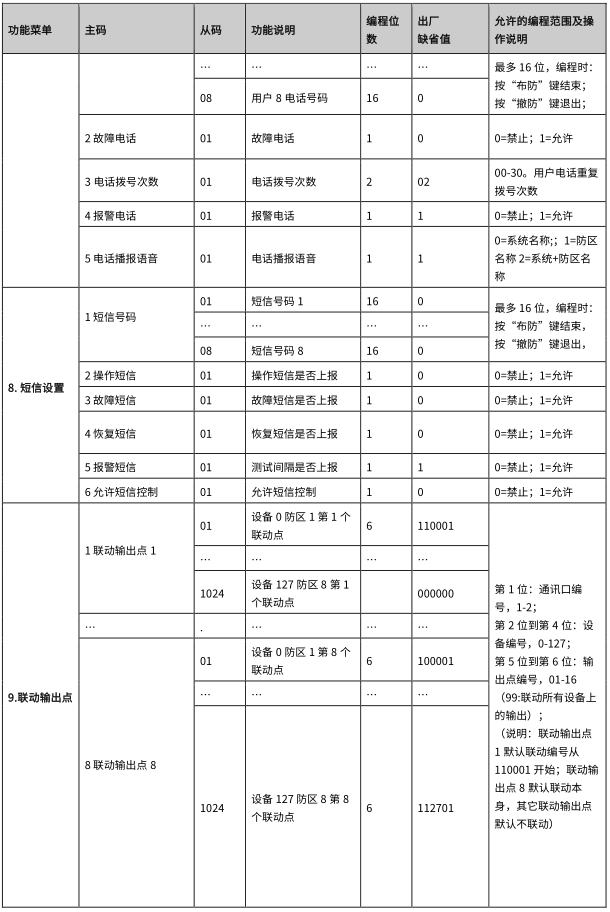

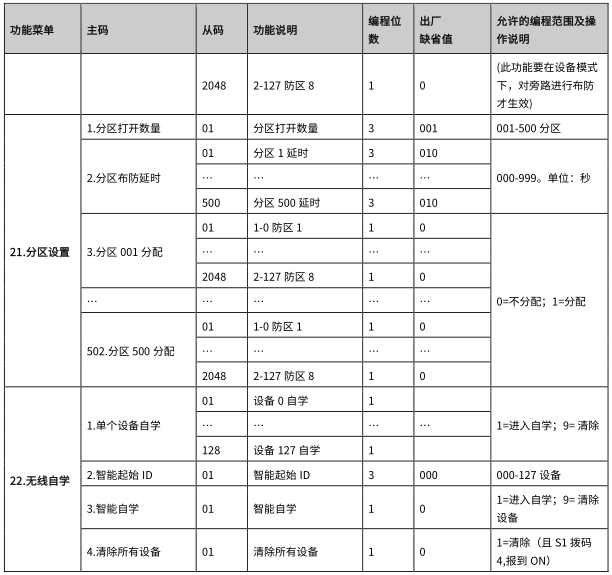

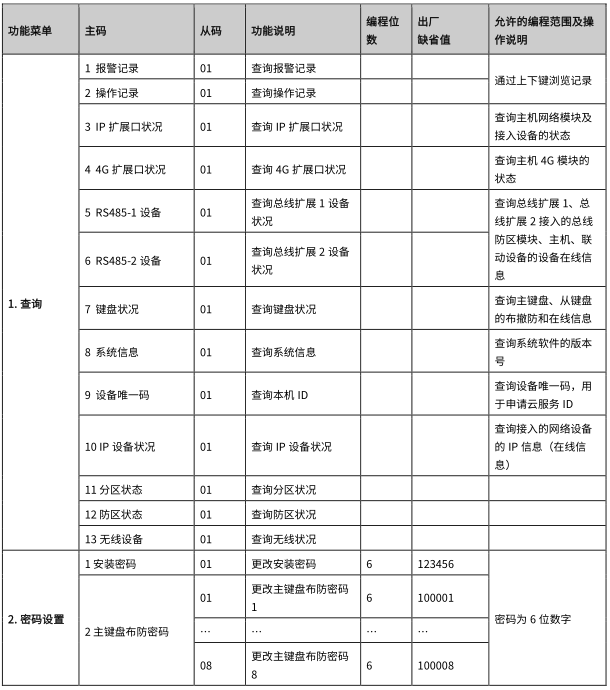

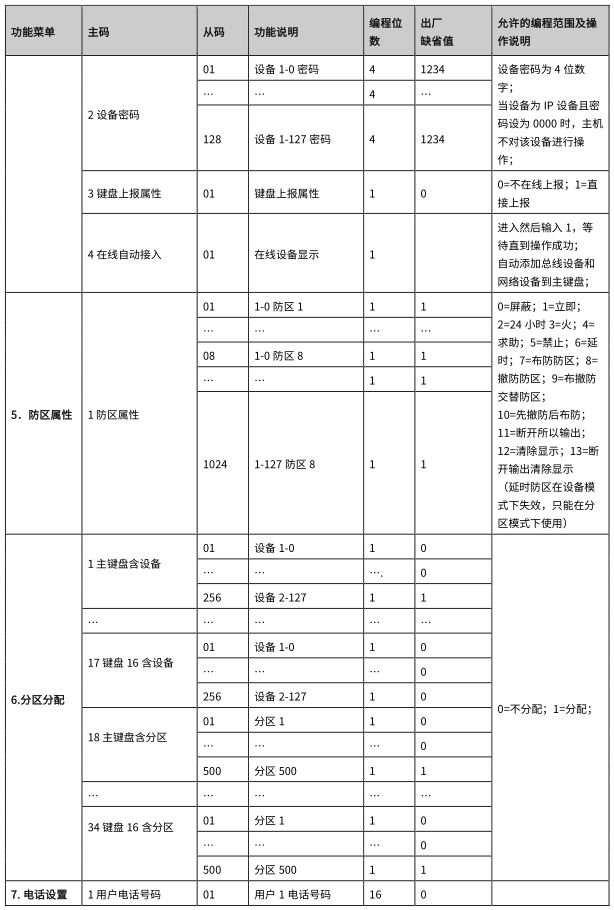

3、编码功能列表

AL-7500E 数字融合智慧报警主机使用说明书

十、主机特殊功能介绍

1、主键盘和从键盘的说明

1)、键盘接线

主键盘的RS485信号接主机主板的键盘接口的RS485接口。

从键盘的RS485信号接主机主板的总线扩展1、总线扩展2的RS485接口。

2)、键盘地址说明

从键盘1到从键盘8的地址为129到136，接主机主板的通讯口1。

从键盘9到从键盘16的地址为137到144，接主机主板的通讯口2。

3)、键盘地址拨码说明

AL-716B拨码：主键盘的地址为0，8位拨码全部在断开状态，从键盘地址请参考下面AL-716B键盘地址编码表如下：

键盘地址	代表该位拨码合上（ON状态）
	1	2	3	4	5	6	7	8
0
1								●
2							●
3							●	●
4						●
5						●		●
6						●	●
7						●	●	●
8					●

4)、键盘功能说明

主键盘可以进行布撤防操作、消警、编程功能。

从键盘只能实现布撤防操作。

注意：如果设备同时被两个或两个以上的键盘分区开启，只有这几个键盘全部布防，该设备才会布防。

2、分区布撤防操作：分区密码 + 旁路 + 分区号 + 布防/撤防。

3、单个设备、防区布撤防操作

1)、密码（默认出厂为123456）＋【旁路】，此时键盘显示“输入设备号”。

2)、输入设备号，共6位数字：第一位代表设备连接的通讯口编号（通讯口1为1，通讯口2为2）；第二位到第四位代表设备地址，后面两位代表该设备上的防区号。

3)、第三步：按【进入】键，对设备进行布防；按【退出】键，对设备进行撒防；如果输入的设备为总线联网小主机，提示输入该主机的密码，就输入该主机的密码，然后再按【进入】或者按【退出】键进行布撒防操作。

举例：假设通讯口1、设备地址为001的防区扩展模块，密码（默认出厂为123456）＋【旁路】，输入设备号为100100，表示对该模块进行单设备布撤防；输入100101，表示对该模块的第一防区进行单防区布撤防。

4、旁路功能说明

1)、将防区开启【旁路功能】，进入主机的编程菜单项【20：防区旁路】。设置完后，需要将报警主机断电重启。

2)、旁路布防操作：密码（默认出厂为123456）＋【旁路】+【进入】。

主机旁路布防：开启【旁路功能】的防区不会布防，其它防区正常布防。

主机正常布防：全部防区正常布防。

5、密码管理权限说明

报警主机主机的密码共有三类，分别为安装密码、键盘布防密码、键盘布撒防密码。具体权限如下：

安装密码：具备键盘编程、布撤防权限。

键盘布防密码：具备键盘布防权限。

键盘布撤防密码：具备键盘布撤防权限。

6、恢复密码操作

说明：出厂缺省值管理员密码为123456。若忘记了密码，则可按照下列步骤恢复密码。

<1>、断开主机的电源。

<2>、主机拔码开关S1的第4位拔码拔到ON位置。

<3>、接通主机的电源，密码就恢复成123456。

<4>、主机拔码开关S1的第4位拔码拔回原来位置。

7、主机恢复出厂操作

<1>、需要将主机拔码开关S1的第4位拔码拔到ON位置

<2>、在编程模式下找到 “9.系统设置”

<3>、在选项内的 “7 恢复出厂值”，按菜单提示输入1后.进入等待时间，约30秒。

<4>、键盘显示恢复成功后，需将主机断电重启。

<5>、恢复后将主机拔码开关S1的第4位拔码拔到复位。

8、报警主机联动功能

1)、联动输出设备编号说明

联动输出编号为6位数，第一位代表【联动模块】连接的通讯口编号（通讯口1为1，通讯口2为2），第二位到第四位代表【联动模块】的地址，后面两位代表该【联动模块】的继电器输出（01-16）。

举例：200005，代表该联动设备接在通讯口2上、拨码地址为000的第5个输出。

2)、主机联动编程操作

进入主机的编程菜单项【4-1：设备设置-设备属性】，将【联动模块】的设备属性改为3。

进入主机的编程菜单项【6-1：分区分配-主键盘分区】，将【联动模块】在主键盘开启（0为关闭，1为开启）。

进入主机的编程菜单项【9-1：联动输出点-联动输出点1】，具体操作方式如下：

123456+“功能键”→这时界面显示“查询”→“↓”（向下）→联动输出点→“进入键”→这时界面显示“联动输出点1”，再按“进入键”，通过[↓]键、[↑]键找到需要设置联动的防区号（或者按“功能键”后直接输入防区地址跳转）→“进入键”→输入所要联动的联动输出编号（具体参考联动输出设备编号说明）→系统会提示修改成功→按“退出键”返回上一层→继续通过同样的方式配置其它防区的联动输出。

3)、设置完后，主机断电重启生效
