AN-EF系列智能型脉冲电子围栏产品手册

前言

电子围栏是目前最先进的周界防盗报警系统，系统主要由电子围栏管理软件、管理键盘、电子围栏主机、前端配件四大部分组成。通常，电子围栏主机安装在室外，沿着原有周界围栏（例如砖墙、水泥墙或铁栅栏）安装，通过信号传输设备将报警信号传至后端控制中心。

电子围栏分为安防电子围栏、畜牧业电子围栏和动物园专用电子围栏。

AN-EF系列脉冲电子围栏是由本公司自主研发、生产的专业安防电子围栏。AN-EF系列电子围栏主机及周界配件符合国家标准GB/T7946-2015《脉冲电子围栏及其安装和安全运行》的要求。

电子围栏以其独特的性能，被广泛应用于变电站、电厂、水厂、工厂、工业重地、工矿企业、物资仓库、住宅小区、别墅区、学校、机场、水产养殖及畜牧场所、政府机构、重点文物场所、军事设施、监狱、看守所等有围墙及需要围墙的场所。

第一章、产品功能与特点

脉冲电子围栏是国际上最新的周界安防,周界报警概念。不同于传统的报警和监测只能在事件发生时或发生后提供信息和记录，而不能有效地防止外人的侵入，艾礼安AN-EF系列脉冲电子围栏以“阻挡为主、报警为辅”为设计理念，把入侵者阻挡在周界外，把犯罪制止在发生之前，让入侵者知难而退。当入侵者强行入侵时，报警系统会发出警报，通知保安人员并联动电视监控系统。

1.1 系统功能

1、具有完整、明确分界的高压脉冲电子围栏，具有强大的阻挡作用和威慑作用。

2、具有误报率极低的智能报警功能。

3、备有DC12V报警接口、开关量信号输出，能与其它的安防系统联动，提高系统的安全防范等级。

4、电子围栏能够检测各种侵扰的级别，具有区分偶然入侵还是强行闯入者的功能，偶然入侵者因见到警告或受到电刺激而离开，报警器不发出报警。强行闯入者为获得入侵通道而破坏电子围栏或翻越电子围栏，在这种情况下，系统会发出报警。只有在真正有人入侵或破坏系统的时候，才会报警，不会有误报和漏报情况。

5、采用RS-485总线通讯，每个系统可下挂255台主机或255个防区。

6、采用2.8寸液晶屏显示，显示信息一应俱全， 人性化人机交互界面， 智能辨别防区报警模式（触网、断线、短路、防拆），自动记录报警时间。

7、同一个系统最多接入4个AN-EF/A8键盘。

1.2 系统优点

1、电子围栏主机采用了先进的“阻挡为主，报警为辅”的周界安防理念，集“威慑、阻挡、报警、安全”于一身。

2、触网型主机支持独特的触网探测技术使电子围栏真正实现触网、短路、断路、防剪、防拆等报警模式。

3、微处理器控制具有高度可靠性，键盘操作简单方便。

4、先进的脉冲高压输出功能：周界每条线都有电击，使周界电子围栏无懈可击。强力阻挡形成物理屏障，延迟入侵时间，为安全防范争取主动。

5、误报率极低，先进的报警原理，抗干扰能力强，报警准确，克服了红外、微波、静电感应等的技术缺陷。

6、无盲区、无死角，周界电子围栏可随地形的起伏架设，大门口、拐角均可安装。

7、安全可靠，系统采用高电压、低能量的设计思路，对人体不会构成生命危害。

8、高低压可转换模式：用户可以根据不同的需求自由切换模式。白天或有人员在围栏附近作业时切换到 低压模式，可使前端围栏的脉冲打击力度降低；在夜间或需要高警戒时间，可以恢复到高压脉冲模式。电子围栏主机具备了设置切换时间后，机器自动切换高低压的功能。

9、支持联动输出接口，可与监视器、报警中心实现联动功能。

10、支持蓄电池接口，可在停电的情况下继续工作，来电后自动转换成市电供电。

11、电子缆线作为周界围栏的一部份，因此可降低建筑工程成本减少投资。

12、电子围栏还具有外形美观、安装维护方便、操作简单，不受地形限制，成本较低等优点。

1.3 特点

高压脉冲电子围栏是新概念的周边报警系统，即“有形”报警系统。实实在在给入侵者一种威慑感觉和阻挡作用，使之在作案前便增加一种心理负担。不敢轻举妄动，达到防范为主，减少作案次数，提高系统的可靠性。误报率低和适应性强由于高压脉冲电子围栏系统采用了全新的报警检测和控制体制，确保了极低的误报率。因为它不像其它周边设备受环境（如树木、小动物、震动等）和气候（如雨、雾、风、雪等）的影响。它不受地形高低和边界曲折形状的限制，不像红外线、微波墙等系统那样，局限于视距和直线及平坦区域的周界环境中使用。

第二章、产品说明

2.1 产品设计依据：

GB/T7946-2015《脉冲电子围栏及其安装和安全运行》

2.2 产品特性：

1、支持防区地址设置，支持一键读取已连接防区

2、支持64条记录查询，支持报警记录实时打印功能

3、支持脉冲围栏报警灵敏度设置，支持报警时间设置1~9分钟

4、支持2个密码权限，支持2个遥控器学码

5、支持3个定时布撤防时间设置，使键盘更加智能化自带一路开关量信号输出

6、差分电压输出技术：每条线上有电压，相临两线之间有压差。

7、通过RS485总线可同时控制和管理≤255个电子围栏防区。

8、通过网络连接，可同时控制和管理≥255个电子围栏防区。

9、具有多点控制能力，可由5个控制器（计算机或者控制键盘）同时在线控制。

10、具有高/低压手动切换,或通过远程设置，系统自动布撤防、高低压切换等功能。

11、设备运行自我检测，具有短路、断线、防拆、通讯失败报警功能（触网型主机具有短路、断线、触网、防剪、防拆、通讯失败等报警功能）。

12、LED数码管、LCD液晶和LCM显示屏实时的动态显示前端输出脉冲电压（根据具体型号而定）。

13、DC12V及常开/常闭干接点报警输出，可和多种现代安防产品配套使用。

14、系统拥有成熟的控制应用方案以及联动应用方案。

15、内置蜂鸣器报警，多种报警以不同鸣叫次数提示。

16、具有电池接反或短路提示、系统供电电压过低或过高提示等。

2.3 产品技术参数

2.3.1管理键盘参数：

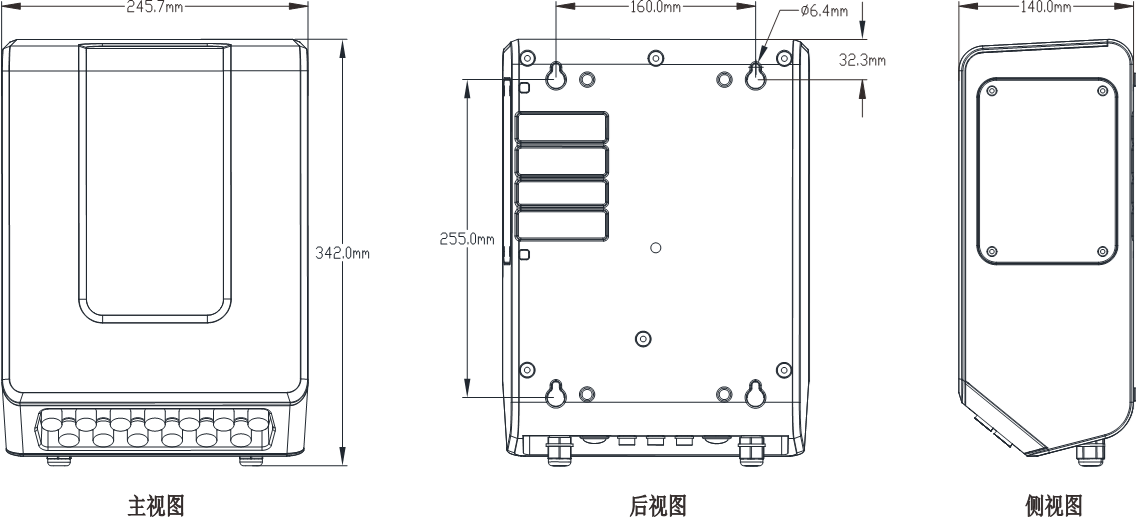

2.3.2脉冲主机参数：

输出参数：

2.4 控制键盘外观图：

2.5 键盘按键功能描述：

2.6 键盘端口

2.7 控制键盘接口说明

2.8 显示面板说明

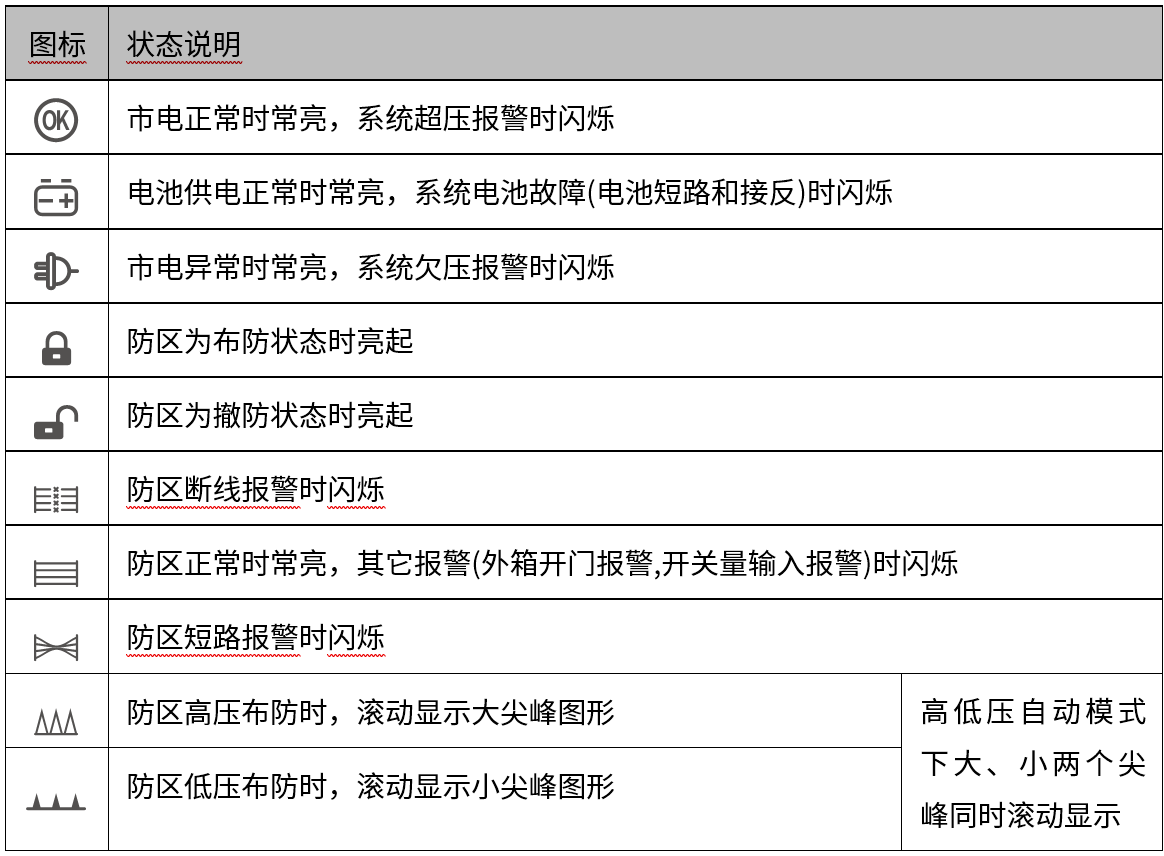

2.8.1 LED显示状态说明：

2.8.2 LCD显示状态说明：

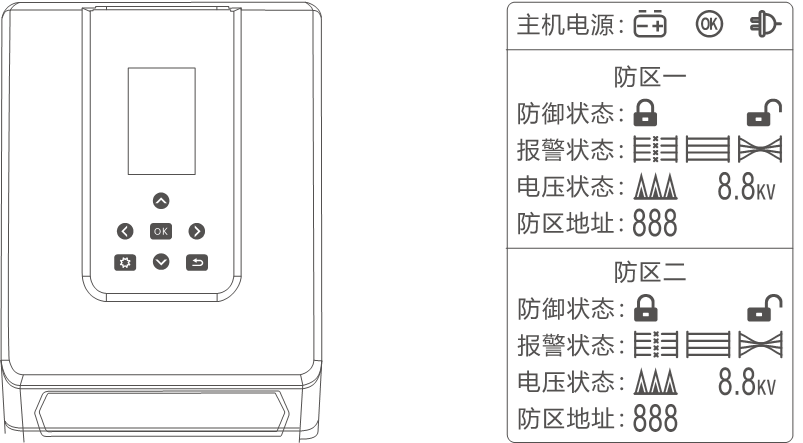

LCD显示的字符，如图2.5

LCD显示屏上显示字符说明，主机上电‘主机电源’、‘防区一’、‘防御状态’、‘报警状态’、‘电压状态’、‘防区地址’、‘KV’、‘防区二’字符正常显示。

2.8.3 LCM显示状态说明：

单防区主机LCM显示状态：

双防区主机LCM显示状态：

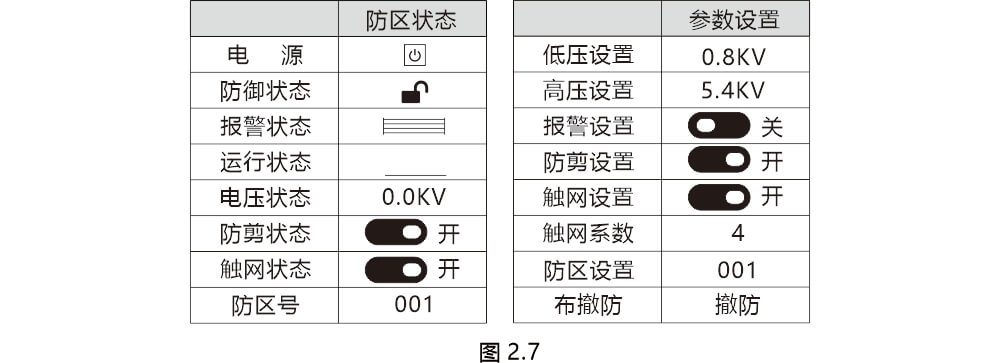

如图 2.7、2.8所示为防区主机正常工作时显示的防区状态，其显示内容说明如下表：

2.9 脉冲围栏主机按键说明

2.9.1 LED主机按键说明：

2.9.2 LCD主机按键说明：

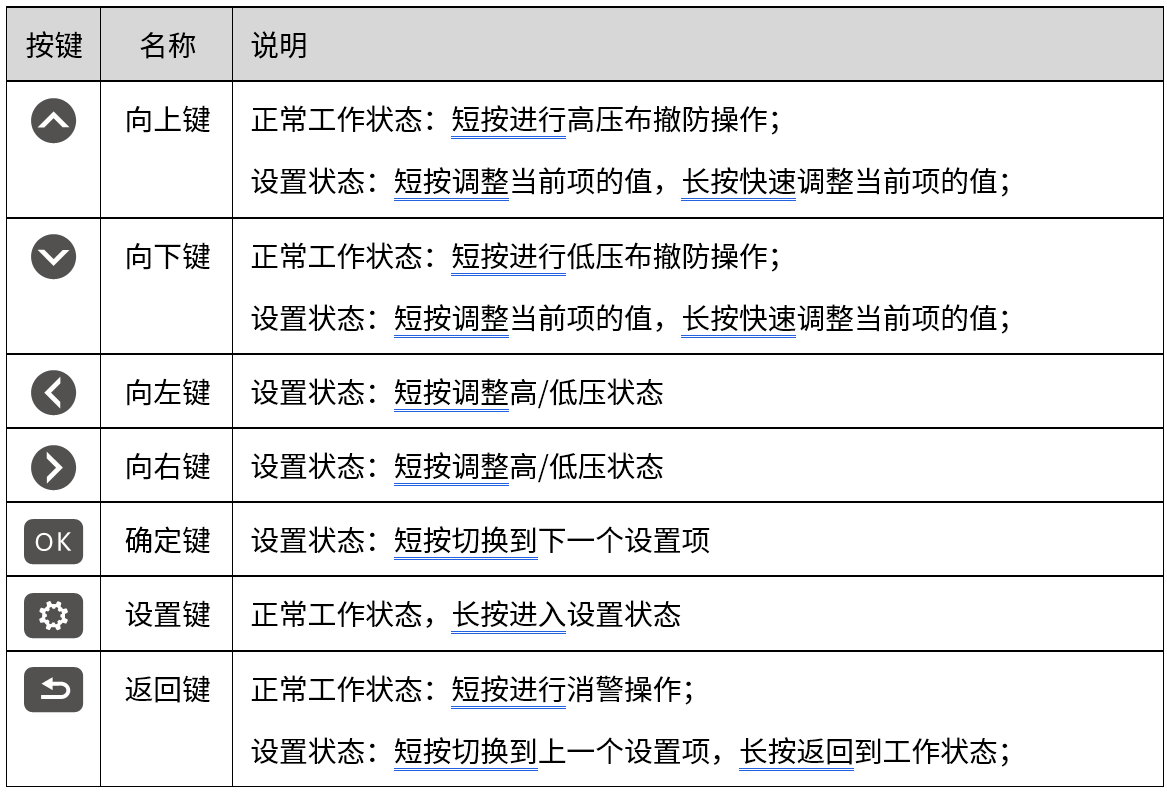

按键使用说明：

当按下设置键3秒后，系统进入设置状态，系统自动撤防，所有图标都在LCD屏界面上显示出来（具体参考图2.10），系统首先闪烁布防光标，可以按左右键来选择是布防还是撤防。选择好之后，按下确认键或者按上下键来切换到电压状态栏，使用左右键来调节当前防区电压，选择好之后，按下确认键或者按上下键切换到防区地址栏，使用左右键来调节防区地址。当所有参数设定完之后，按下退出键，系统自动保存参数，并退出设置状态。

2.10 触网型脉冲主机面板按键操作说明

2.11 蜂鸣器提示音说明：

2.11.1 控制键盘蜂鸣器提示音说明：

2.11.2 脉冲围栏主机蜂鸣器提示音说明：

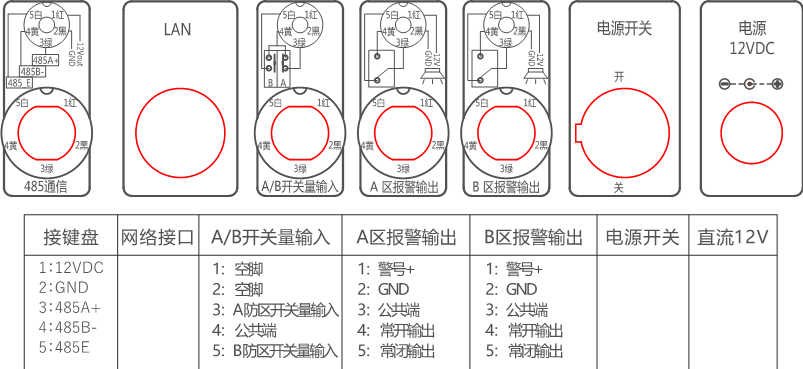

2.12 脉冲围栏主机底部接线说明示意图：

485通讯接口： RS-485总线接口，采用 5 针航空接头（针脚说明见上图），连接RS-485总线控制设备或手拉手连接于围栏系统的RS-485总线上。

LAN：用网线通过该接口连接到电脑，再通过电脑对脉冲主机实时监控。

A/B开关量输入：可外接其他报警的开关量输出来联动主机报警。

A区报警输出：5针航空头的1和2针脚定义为DC12V 警号报警输出接口，3、4、5 针定义为常开/常闭型开关量输出，可用于连接视频监控、报警主机等开关量信号输入接口，联动其他系统等。

B 区报警输出：功能定义跟A区一样，只是单防区主机时，该输出与A区报警是同时输出的。

电源开关：主机电源开关（围栏主机内置蓄电池后，当市电电源丢失的情况下，由内置蓄电池持续提供工作电源，该开关也可以切断电池供电）。

直流 DC12V 输入：该端口支持  DC12V/3A  电源适配器给主机供电，极性为内正外负。

2.13 触网型围栏主机底部接线说明示意图：

485键盘接口：RS-485总线接口，在4针航空接头的3/4引脚上，连接 RS-485 总线控制设备或手拉手连接于围栏系统的RS-485总线上。

开关量输入: 有两组开关量输入接口，1/2脚为一组常开输入接口(双防区主机时它属B防区)，3/4脚为一组常闭输入接口(双防区主机时它属A防区).当输入开关量异常时主机报警。

I防区/II防区报警输出:

警号输出：12VDC报警电压输出接口，在4针航空头的1/2引脚上，连接负载≤10W报警设备;

开关量输出：开关量（常开/常闭）输出接口，在4针航空头的3/4引脚上。

LAN：用网线通过该接口连接到电脑，再通过电脑对脉冲主机实时监控。

直流DC12V输入：该端口支持DC12V/3A电源适配器给主机供电，极性为内正外负。

2.14 四线制单防区脉冲围栏主机高压输出接线说明示意图：

各接线端子或开关作用：（见上图 图2.13）

红色接线柱：四线制单防区主机,以中间的黑色(GND)接线柱来分:左边的”+”回路和右边的”-”回路 。

OUT+和IN+为一组回路。OUT-和IN- 为一组回路（端子接线图见图...）。

黑色接线柱（高压接地）：黑色端子为前端高压输出接地端子，接地电阻要求≤10Ω。

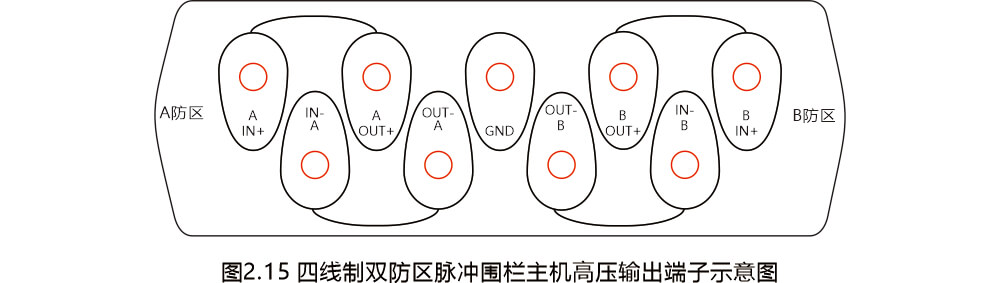

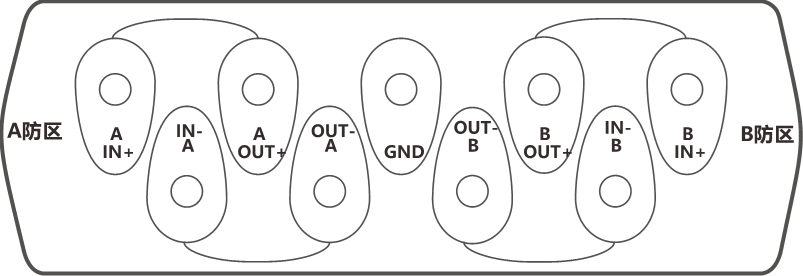

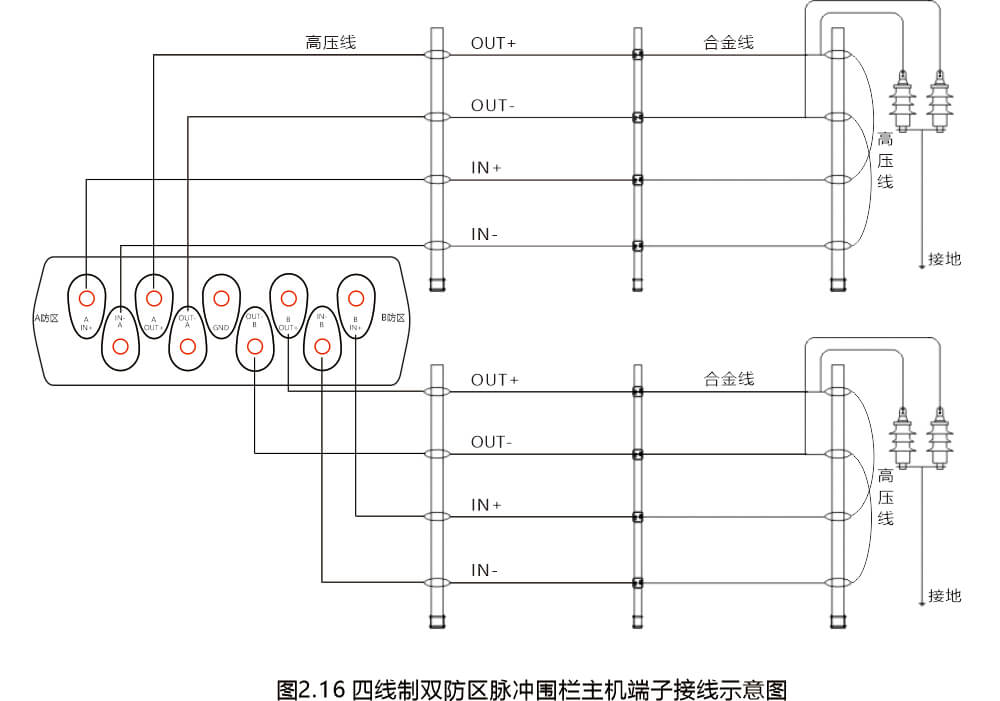

2.15 四线制双防区脉冲围栏主机高压输出接线说明示意图：

红色接线柱：

四线制双防区主机,以中间的黑色(GND)接线柱来分:左边的A防区和右边的B防区。

两个防区按上下分成+-两组高压回路共4组高压回路:

A OUT+和A IN+为一组回路.A OUT-和A IN- 为一组回路。

B OUT+和B IN+为一组回路.B OUT-和B IN- 为一组回路

（端子接线图见图）；

黑色接线柱（高压接地）：黑色端子为前端高压输出接地端子，接地电阻要求≤10Ω。

2.16 六线制单防区围栏主机高压输出接线说明示意图：

红色接线柱：

六线制单防区主机,以中间的黑色(GND)接线柱来分:左边的”+”回路和右边的”-”回路

OUT+和IN+1和IN+2为一组回路

OUT-和IN-1和IN-2为一组回路.

（端子接线图见图）；

黑色接线柱（高压接地）：黑色端子为前端高压输出接地端子，接地电阻要求≤10Ω。

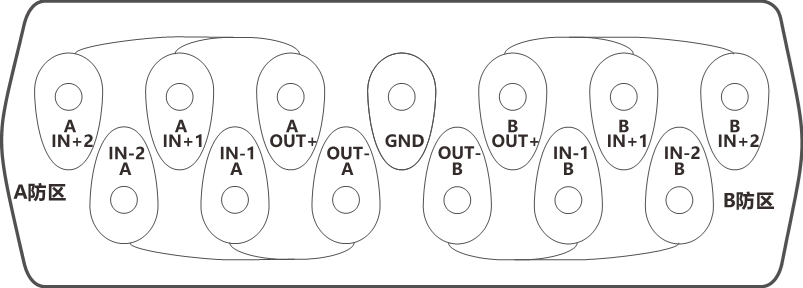

2.17 六线制双防区围栏主机高压输出接线说明示意图：

红色接线柱：

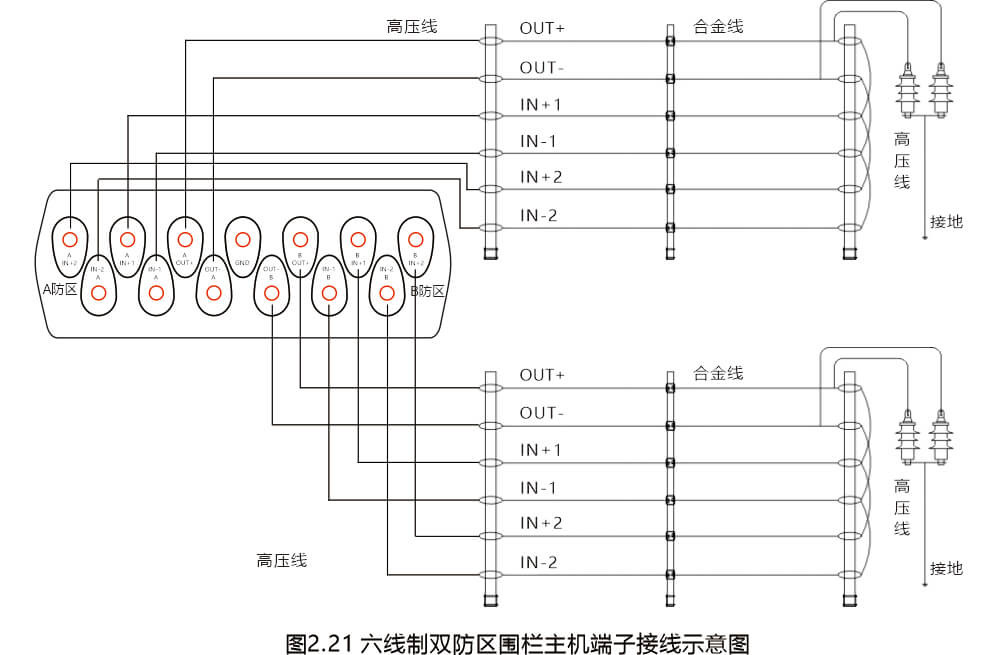

六线制双防区主机,以中间的黑色(GND)接线柱来分：左边的A防区和右边的B防区两个防区按上下分成”+-”两组高压回路共4组高压回路：

A  OUT+和A IN+1和A IN+2为一组回路

A  OUT-和A IN-1和A IN-2 为一组回路。

B  OUT+和B IN+1和B IN+2为一组回路；

B  OUT-和B IN-1和B IN-2 为一组回路。

（端子接线图见图）。

黑色接线柱（高压接地）：黑色端子为前端高压输出接地端子，接地电阻要求≤10Ω。

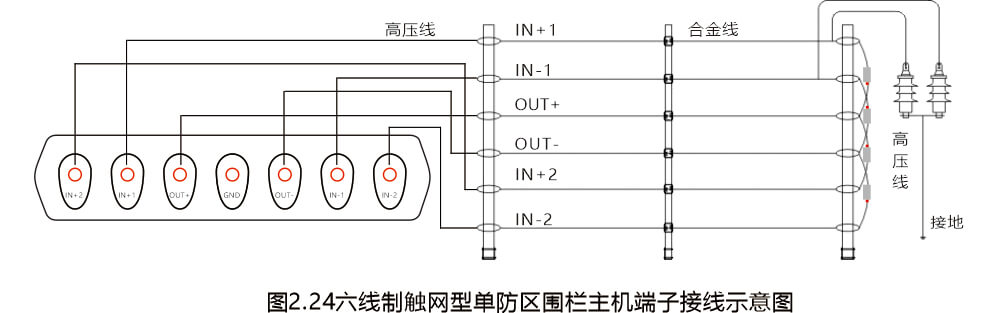

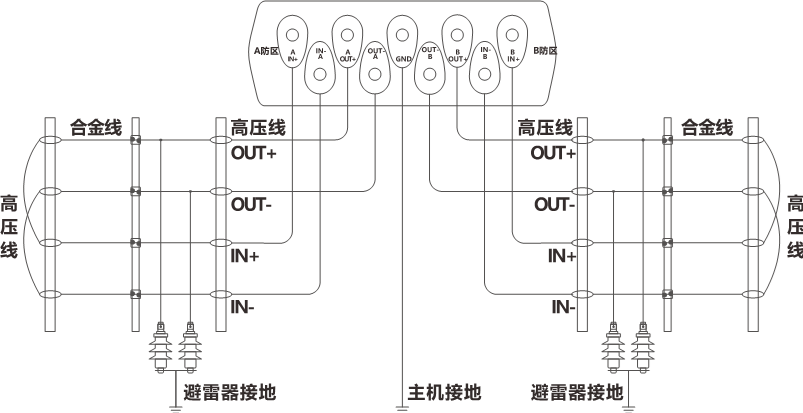

2.18 触网型围栏主机高压输出接线说明示意图：

如上图所示围栏前端接线示意图，尾端连接防剪终端器，防剪终端器上的丝印要与主机上的高压端子丝印一致。即：

防剪终端器的:  ”红色端”与主机高压接线端子的”OUT+”连接。”黑色端”与主机高压接线端子的”IN+”连接。

防剪终端器的:  ”红色端”与主机高压接线端子的”IN-”连接。”黑色端”与主机高压接线端子的”OUT-”连接。

如上图所示为围栏前端接线示意图，尾端连接防剪终端器，防剪终端器上的丝印要与主机上的高压端子丝印一致。即：

防剪终端器的:  ”红色端”与主机高压接线端子的”OUT+”连接。”黑色端”与主机高压接线端子的”IN+”连接。

防剪终端器的:  ”红色端”与主机高压接线端子的”IN-”连接。”黑色端”与主机高压接线端子的”OUT-”连接。

第三章、键盘操作说明

键盘通电“滴”一声之后LCD屏亮起，键盘进行自检，大概5秒钟后进入轮询防区状态，轮流显示各个防区的状态，此LCD界面我们称之为监控状态。在监控状态下，LCD每秒显示一个防区，防区正常无报警时，显示防区电压值；有报警时，防区显示对应的报警状态。当有防区报警产时，LCD屏第一行会固定显示该防区的报警状态并启动警号，同时产生报警记录

注意：

（1）键盘出厂状态所有防区都关闭，用户通过菜单读取连接的防区，才能显示防区状态。

（2）不论是在密码界面还是菜单界面，如果 1 分钟无操作，则退出到轮询界面。并且关闭键盘 LCD 背光。

3.1键盘操作说明：

1)开关机：

保证所有设备（围栏主机、控制键盘） 的 RS485 通讯接口可靠连接，RS485线缆线路连接正确。用 12V/1A 直流适配器给键盘供电，“嘀”一声之后键盘 LCD 亮起，键盘进行自检，大概 5 秒钟后进入轮询状态（轮询指循环显示布防防区电压等）。

产品出厂时默认所以防区处于关闭状态，初次使用需对产品进行添加防区操作。

2)布防:

防区处于警戒状态，有入侵或其它异常时，会产生报警。

布防分全部防区操作和单个防区操作，按下“布防”键，键盘出现布防界面，用户可通过“↑”“↓”箭头键来选择全防区操作还是单防区操作。选定后，按下“确认”键。如果是全防区，则键盘就对全部防区执行布防，如果是单防区，则键盘调出单防区操作界面，此时，用户填入防区号，再按“确认”键，则键盘就对该防区执行布防操作。

3)撤防：

防区处于关闭状态，有入侵或其它异常时，不会产生报警。

撤防分全部防区操作和单个防区操作，按下“撤防”键，键盘出现撤防界面，用户可通过“↑”“↓”箭头键来选择全防区操作还是单防区操作，选定后，按下“确认”键。如果是全防区，则键盘就对全部防区执行撤防，如果是单防区，则键盘调出单防区操作界面，此时，用户填入防区号，再按“确认”键，则键盘就对该防区执行撤防操作。

4)消警：

发生报警时，用户可以关闭警号，此时用户应清除前端报警，如不清除，警号会再次响起。

消警分全部防区操作和单个防区操作，按下“消警”键，键盘出现消警界面，用户可通过“↑”“↓”箭头键来选择全防区操作还是单防区操作，选定后，按下“确认”键。如果是全防区，则键盘就对全部防区执行消警，如果是单防区，则键盘调出单防区操作界面，此时，用户填入防区号，再按“确认”键，则键盘就对该防区执行消警操作。

5)报警提示音：

当有报警产生或防区离线时，键盘会发出“嘀…嘀…”声响，提醒用户有报警产生。报警提示音可以通过数字“0”进行开启或关闭。

6)报警记录提示音：

当有新的报警记录产生时，用户未查看时，键盘每30秒发出“嘀嘀嘀嘀”4声提示音。

当用户查看报警记录后，提示音自动关闭。查看报警记录，可参照菜单设置中的报警记录项进行操作。

7)快捷键操作：

快速布防、快速撤防、快速消警、快速查询报警记录。

在轮询界面可进行快速操作，按‘布防’键快速布防，按‘撤防’键快速撤防，按‘消 警’键消除键盘外接外部警号，按“确认”键快速查询报警记录，操作时是否需要输入密码由快捷键密码开关设置。

8)轮询状态：

在轮询状态下，键盘LCD 会根据布撤防设置的状态，列表从下往上轮流显示已经布、撤防防区信息，主要显示相应防区的电压，显示撤防则表示已停止脉冲高压输出， 有防区发生报警时，则控制键盘 LCD将报警防区号及报警类型（断线、短路、防拆等）固定显示在第一 行，其他防区照常在第二行继续轮流显示， 按‘消警’键可对报警状态进行复位， 恢复系统到正常工作状态，但报警显示依然存在。

按‘2↑’和‘8↓’可以使轮轮询状态停止，单独查某个防区的工作状态，按‘返回’键可恢复轮轮询状态 。

9)键盘蜂鸣器报警消除：

在轮询状态下，按‘0’键可消除控制键盘的蜂鸣器报警，再次按‘0’键恢复蜂鸣器报警。

3.2、控制键盘进入菜单设置步骤

注意：输入正确，键盘“嘀”一声；输入错误，键盘“嘀嘀嘀”三声。

第四章、键盘编程及功能介绍

4.1、进入系统菜单操作说明：

在键盘上按‘菜单’键后输入密码（默认：1234），进入菜单设置界面。通过操作‘2↑’和‘8↓’，把光标移到对应的功能项，按‘确认’键进入，按‘返回’键退出。

4.2、键盘功能菜单表：

4.3、编程列举

1)添加删除防区：

在界面按‘菜单’键后输入密码（默认：1234），进入主菜单设置界面。通过 操作 ‘2↑’和‘8↓’，把光标移到目标菜单，按‘确认’键进入主菜单>>防区设置>>添加删除防区

按‘2↑’和‘8↓’或‘4 ←’和‘6→’修改防 区号按'1'添加，按'3'删除。当防区号调整为"000"时,按'1'添加全部(255个)防区，按'3'删除全部(255个)防区.

2)报警记录：

进入报警记录，键盘会显示报警记录数量（键盘最多可记录 32 条报警记录）。

记录查询： 通过操作‘2↑’和‘8↓’，‘确认’键可查询每条记录的详细信息。（在界面按“确认”键，通过操作‘2↑’和‘8↓’，可以快速查询报警记录。）

记录删除：选择选项 按确认键，显示界面会提示“删除所有记录”， 按‘确认’键确认删除，按‘返回’键，则返回不删除记录。

3)防区布撤防设置

进入布撤防设置界面，总共有 255 个防区，每个防区有四种状态可以设置，分别为低压、高 压、关闭、撤防。按‘2↑’和‘8↓’来移动光标位置，选择需要设置防区后，按‘4←’ 和‘6→’来设置个防区的低压、高压、关闭、撤防四种状态，设置好后按‘确认’键，键 盘显示‘布/撤防设置中…’，完成布撤防设置（注：撤防表示该防区不输出脉冲电压，但仍保持与该防区脉冲主机保持通讯，轮询界面 仍显示该防区“撤防”信息，如该防区脉冲主机故障或 RS485 信号通信失败，则会通过键盘蜂鸣器报警，并在 LCD 显示屏提示该防区通讯“失败”；关闭表示当前操作键盘对该防区断开通信，不对该防区进行查询，轮询界面也不显示该防区信息）。

4)时钟设置

进入时钟设置界面，按‘2↑’和‘8↓’、‘4←’和‘6→’，来设置时间，最小可设置到秒钟，按‘确认’键保存。

5)定时布撤防

进入定时布撤防界面，可以设置三条定时布撤防信息，每条记录包含三项内容，分别为： 打开状态、布防状态、定时时间，按‘2↑’和‘8↓’、‘4←’和‘6→’来进行设置，如： 开： 高压：  09:00  表示每天 9 时 00 分打开高压布防。

6)灵敏度设置

进入灵敏度设置界面，设置电子围栏的报警灵敏度，报警延迟分为 3 个等级：快（2 秒）、正常（3 秒）、慢（4 秒），通过按键‘2↑’和‘8↓’来切换。(报警时间指触发报 警状态所需累积的时间，例如报警灵敏度设置为“快”时，将相邻高压线线短路 2 秒钟以上， 系统才会报警，如仅短路 1 秒钟，系统无法触发报警状态。)

7)报警时间设置

1-9分钟：可将报警时间设置为1-9分钟之间，时间一到键盘自动停止报警。（手动消警有效）

手动消警：在主机报警的情况下一定要手动消警才会停止报警。

防区消警：所有打开的防区都没有报警的情况下键盘自动停止报警。（手动消警有效）

8)防区地址设置

防区地址设置，主要用来修改围栏主机的防区号，必须每台围栏主机单独连接进行设置，进入防区地址设置界面，键盘自动获取并显示所连接围栏主机的旧防区号（默认出厂防区号为1），按‘2↑’和‘8↓’、‘4←’和‘6→’来进行设置需要修改的新防区号，按‘确认’键保存，键盘提示‘防区修改成功’即表示旧防区号已经被替换成新防区号。如果所修改的防区已经存在，键盘会提示“防区冲突”，如果所修改的防区不存在，则会提示‘防区修改失败’。

9)通信模式设置

键盘的通信模式分0,1,2三种。默认通信模式=1.同一通信系统里，可以有多个键盘，各个键盘要求保持“通信模式“都一样。

键盘通信模式0：模式0，键盘不会去主动查询主机状态,它是等待前端主机主动上报自身状态的模式,适合网络通信和无线通信方式的应用.

键盘通信模式1.：模式1,是按每100ms查询一个已开防区,这种模式比较适合RS485总线通信的方式.

键盘通信模式2.：模式2, 与 模式1相比,只是降低了通信速度,按每400ms查询一个已开防区,这种模式比较适合无线 通信的方式.

10)键盘密码设置

设置和修改键盘菜单密码及操作密码，密码为 4 位数（快捷布防、撤防就是该密码）。

11)布撤防密码开关

可以设置快速布撤防或者消警复位时要不要输入密码，进入设置界面按‘2↑’和‘8↓’、 ‘4←’和‘6→’来进行设置需要的选项。

12)遥控器学码

键盘可以让2个遥控器进行学码操作，遥控器学码后才能对键盘进行布撤防设置。如不需要遥控器，可删除所有遥控器。

13) 恢复出厂设置

可将键盘的所有设置恢复到出厂时的默认设置值。

第五章、电子围栏设计要求及选型

5.1电子围栏的安全等级：

电子围栏的设计根据不同的安全等级，配置合适的能满足要求的电子围栏。通常把安全等级分为三级：

（1）具有威慑性。整个周界设一个防区，如安装在墙顶上的4线系统。具有阻挡报警和威慑作用。

（2）中等安全级。每一防区长度不大于300米，大于300米的应分成多个防区。

（3）高等安全级。每一防区长度定在100米之间，整个围栏分成多个防区。每个防区都具有各自独立的触发报警器，可指示报警所在防区。报警输出通常和CCTV、红外对射、射灯，报警器等其他安防系统联动。 在实际使用时，每一防区的长度应根据长度、地形和经济需要设定。

注意:触网和防剪功开启的防区长度不要超过100米.若防区过长在环境发生变化时,会引起更多的误报.

5.2电子围栏的种类：

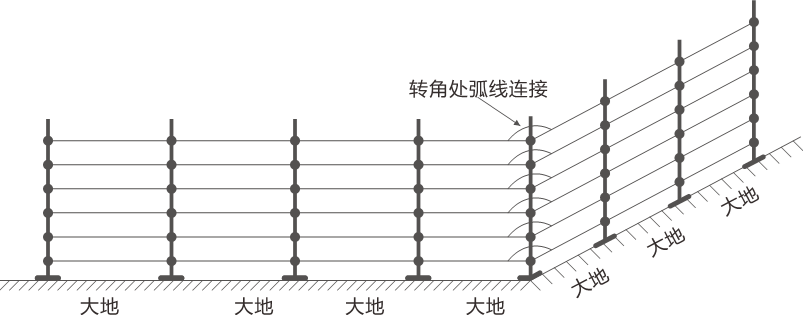

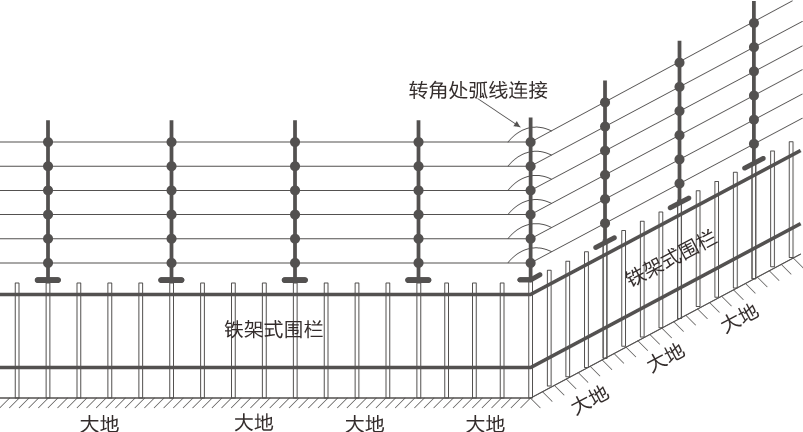

根据电子围栏的安装按其在现场的安装位置，一般分为独立式，附属式和墙顶式三种基本安装形式。如特殊安装，可和公司联系。

1、独立式电子围栏（如下示意图），直接架设在地面上。其高度约2米左右，一般安装10-12根线缆。考虑到设备和人身安全，要求在独立式电子围栏的一侧或两侧，安装不低于1.2m的防护墙或围墙。其间的净空距离应不小于1m。使独立式电子围栏正常工作部位处于一个公众通常难以接近的封闭区域内。

2、附属式电子围栏附属在围墙上，附属式电子围栏主要用在有较高安全级要求而不占用外围土地的场合。对现有围墙有三点要求。一是围墙应有足够的牢度，能承受电子围栏的张力和压力。二是围墙的高度应不低于2m。三是围墙的网孔必须小于50mm，以免人手伸入，触及附属在墙内侧的电子围栏。

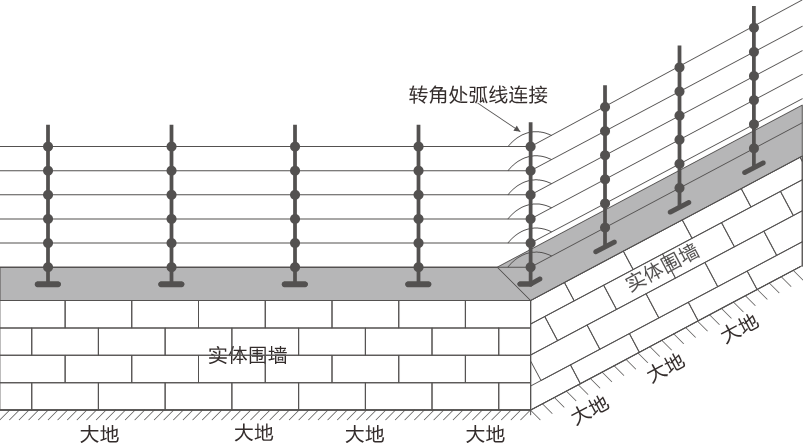

3、墙顶式电子围栏较为普及，架设在现有围墙的顶部上方或侧方。可以垂直安装或倾斜一定的角度安装。电子围栏的高度为0.8m左右。

第六章、脉冲电子围栏系统安装及实施细则

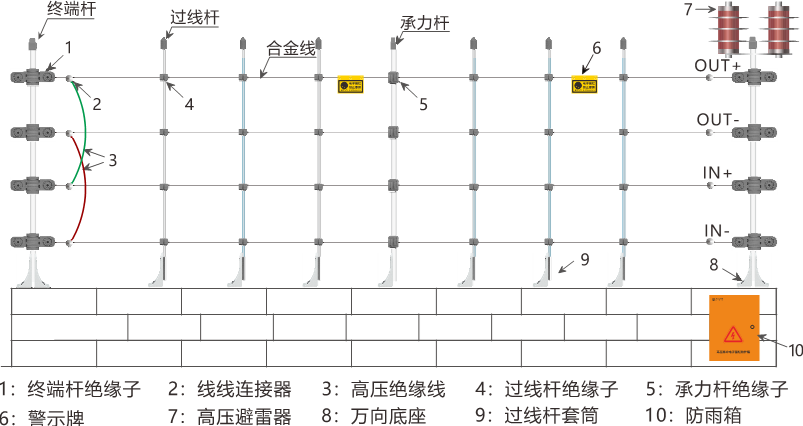

6.1 系统前端总示意图：

如图4.1 所示，整个系统的前端由围栏主机、终端杆、承力杆、中间杆、避雷器、终端杆绝缘子、承力杆绝缘子、中间杆绝缘子、高压绝缘导线、合金线、及防雨帽、万向底座等组成。

6.2 安装前注意事项

1、禁止在电子围栏前端部分接入交流电源，当产品失效或发生故障时，应保证电子围栏前端不带交流电。

2、本产品符合国家安全标准，具有能量电荷控制，不会直接造成人身伤害。

3、连带因素及受电击的影响：

本产品的电子脉冲不会伤害入侵者，但应避免连带因素。为了提醒和警示误入人员：

第一、在电子围栏上醒目的位置，每隔10米，挂上专用的“电子围栏，禁止攀爬”警示牌。警告入侵者，切勿触及。

第二、电子围栏可触接的安装高度，应在1.8m以上，如果电子围栏的安装高度不够高，为 避免人员无意中触及，应在电子围栏的外侧或两侧安装隔离墙或隔离网。

4、电子围栏带脉冲高压，当接触处接触不良时，或物体接近带电导体时，会发生微弱 的电火花。因此，电子围栏应架设在无可燃气体，无可燃液体的场合；或者按照有关国际标准、国内标准要求，保持足够的安全距离；或者采取保护性安全隔离措施。

5、电子围栏前端禁止与其它电力线路或电信线路平行安装在同一电杆上。

6、电子围栏应与电力线路保持足够的安全距离，其间的最小距离如表4.1所示。

7、在1KV及以下的架空电力线两侧2m范围内，电子围栏的高度不得超过2m。

8、在1KV以上的架空电力线两侧10m范围内，电子围栏的高度不得超过1.5m。

9、电子围栏与公用道路边沿的水平距离应≥5m （墙顶式电子围栏例外）。

6.3 前端围栏安装步骤：

6.3.1 杆体组装：

根据国标要求及实际施工需要，进行杆体（过线杆、承力杆及终端杆）与绝缘子等配件的预组装。安装杆体上绝缘子并使其保持合理的间隔位置。常用的组装方式有手动定位、压紧螺丝定位和拉钉定位等。具体方式视选用绝缘子的结构类型而定。如下所示：

软性玻璃纤维杆绝缘子安装：

承力杆和中间杆绝缘子的安装：

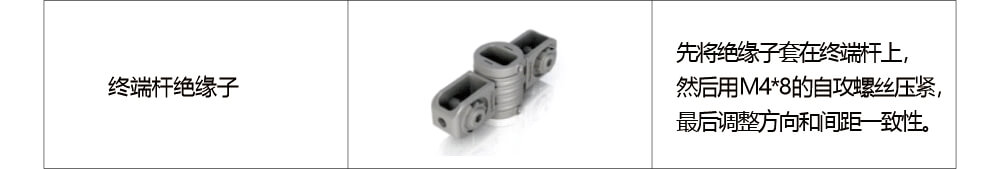

终端杆绝缘子的安装：

软性玻璃纤维杆如图4.2：作为中间杆用，材质为Φ9.5mm软性玻璃纤维杆。

普通型终端杆如图4.3：作为终端杆或者承力杆用，材质为32*20*850mm（或32*20*1250mm）铝合金管，材质表面做喷砂及硬质氧化等复杂工艺处理。

普通型中间杆如图4.4：作为中间杆用，材质为21*13*850mm（21*13*1250mm）铝合金管，材质表面做喷砂及硬质氧化等复杂工艺处理。

L型终端杆如图4.5：作为终端杆用，材质为32*20*1250mm铝合金管，材质表面做喷砂及硬质氧化等复杂工艺处理。

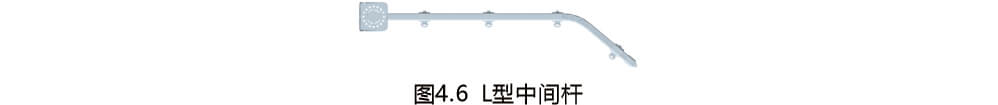

L型中间杆如图4.6：作为中间杆或承力杆用，材质为21*13*1250mm铝合金管，材质表面做喷砂及硬质氧化等复杂工艺处理。

防雨帽

防雨帽及安装后效果。如图4.7：

6.3.2 万向底座的安装：

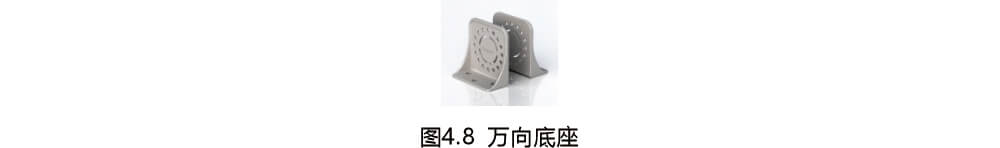

通用万向底座如图4.8：用于终端杆、中间承力杆、中间过线杆底部与墙体之间的固定。根据实际墙体情形，施工者选定万向底座的安装位置，并在墙体上选择底座安装所需平面及锁紧孔位。

围栏竖直安装时，万向底座的排列方向应一致，以保持美观。围栏倾斜安装时，万向底座的扇形面应朝向围栏预定倾斜方向，并要求保证前端围栏的可工作区间。预定过线杆位置装单万向底座，预定承力杆和终端杆位置需安装双万向底座。另外施工中需特别留意，围墙拐角处万向底座的朝向应与杆体的预倾斜方向一致。

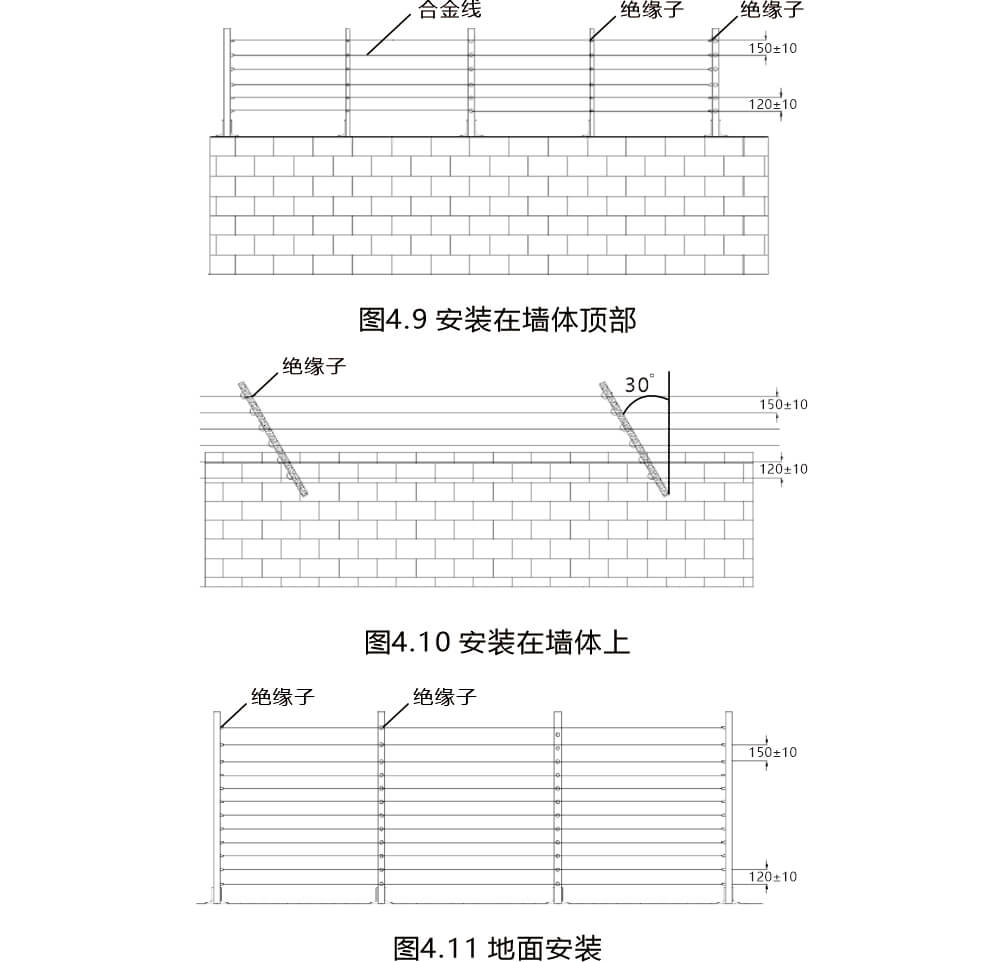

6.3.3 杆体的安装：

过线杆用一个万向底座通过管套或者螺丝固定连接。注意调节所有杆体在一个平面上，即对应的绝缘子保持同一条直线上。承力杆和终端杆用两个万向底座通过螺丝固定。终端杆在防区中间时跨接的接法如图4.12、4.13：

6.3.4 围栏合金线的安装：合金线布置后，其张力承受于合金线两头的终端杆绝缘子之上，所以，布置合金线需由一根终端杆到一根终端杆布置，合金线需穿过同一水平线绝缘子的穿线孔，合金线两头固定于同一水平线的终端绝缘子上，固定时，稍稍拉紧（稍稍拉紧即可，需所有合金线布置完毕，方可通过收紧器保持一定张力统一进行收紧）。布置合金线需采用放线架或采用适当放线方式，切忌出现打结或不平整现象，影响安装工艺及效果。

6.3.5 导线的拉紧：导线端头固定在防区一端的终端杆的绝缘子上，先依次把线理进承力杆的绝缘子中，进行预收紧，然后再把线理进过线杆绝缘子中，最后把线穿过收紧器，并与防区另一端的终端杆绝缘子相连，收紧。

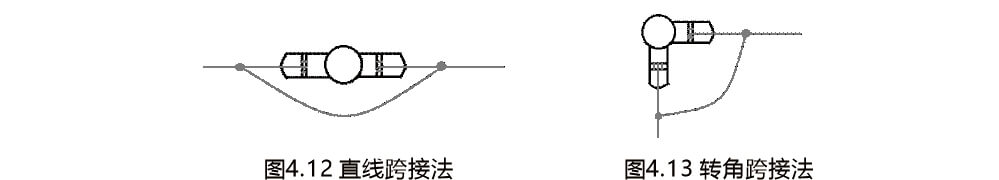

6.3.6 脉冲回路的跨接：导线都安装完成后，按系统原理的回路要求进行跨接。应避免选择不相同的金属线，以防电化学反应造成腐蚀。线与线之间的连接使用线线连接器。

6.3.7 避雷器的安装：每个防区必须安装两个高压避雷器，避雷器使用固定件固定在分区位置靠近围栏主机的终端杆顶端，避雷器公共接地端必须通过6-16mm2铜导线可靠连接接地体，可靠接地，接地电阻应＜10Ω。

6.3.8 警示牌的安装：可根据实际情况决定距离，根据国家GB/T7946-2008《脉冲电子围栏及其安装和安全运行》的相关规定，警示牌要求10米/个。安装时，应尽量靠近支撑杆，并加以固定。警示牌如下图4.19：

6.3.9 围栏主机的安装：首先在分区处的终端杆下方或附近安装主机防雨箱，根据现场环境和墙体总高度确定合适的安装高度。然后将围栏主机直接挂在主机防雨箱背板上的悬挂螺丝上，按照接线端子功能，以及对应线路进行连接，连接高压线需注意，高压线从一个接线点到一个接线点中间不能够有接头，防止传输过程中出现漏电打火现象。

6.4 接地要求

依据国家标准 GB/T 7946-2008《 脉冲电子围栏及其安装和安全运行》的接地标准，脉冲电子围栏系统接地应与电力弱电接地分开。脉冲主机安装在现场防护箱内。其接地和避雷器接地应该分开，主机内部设有避雷装置，接地电阻应＜10Ω，接地桩埋入深度应≥2.5m。主机接地和避雷器接地间距应＞10m。安装外部避雷器时，前端围栏的顶部第一根线连接到避雷器上，避雷器的末端与接地桩相连。（接地桩深度在2.5m以上，  用16 mm2～25mm2的铜导线连接。）

6.5 围栏安装的要求及规格：

6.5.1. 电子围栏要地下布线时，应选用额定电压高于15KV的高压绝缘导线，穿入绝缘穿线管。其中带正极的导线和带负极的导线分别穿入不同的绝缘管。

6.5.2. 导线与导线之间，导线与金属导体之间，均必须有足够的空气间隙。按照 Gb16796-1997 安全防范报警设备安装要求和测试方法的规定，本产品的高压带电部分，电气间隙应＞43mm，爬电距离应＞50mm。

6.5.3. 导线与导线之间的接线方式一般有两种：一是用自身缠绕法连接，接头必须绕紧，不少于五圈。二是用线线连接器连接，先将需连接的两导线头，穿入连接器中，再用钳子将导线压紧在连接器中。

6.5.4. 应防止植物沿电子围栏向上生长，电子围栏与植物间最小距离为 200mm，应从植物摇摆时取接近的位置计算。

6.5.5 架设在平地上的独立式电子围栏，一侧或两侧应装防护网或围墙。其高度高于1.2m，电子围栏的底部导线离地面为150mm。电子围栏到防护网或围墙之间的水平净距＞1m。

第七章、脉冲主机调试与报警试验

7.1 通电检查

当脉冲电子围栏系统设备全部安装完成后，应进行一次全面检查：

1、检查挂线杆是否装牢，绝缘子的位置是否正确，导线架设是否正常；

2、接地电阻是否满足要，检查电子围栏的绝缘电阻是否满足要求；

3、前端合金线与围栏主机的之间高压连接是否正确；

4、围栏主机其它功能接口是否连接正确；

确认接线完全正确后，并确认所有人员已经离开周界围栏，即可进入主机调试和测试程序。接入AC220V电源，打开电源开关打到“Ⅰ”位置，系统进入自检状态，3s后主机正常显示，电源指示灯亮。此时布防指示灯亮，高低压转换开关打到“高压”（强制高压）时，主机有较强“哒哒“脉冲声。打到“低压”（强制低压）时声音明显变小。在高、低压或自动状态下，围栏主机显示屏正确显示脉冲输出电压，指示灯正确指示。在围栏主机底部高低压转换开关置于“自动”档位时，控制键盘与主机指示相对应。以上每项正确且无报警状态，则表示系统运行正常。

7.2 报警试验

7.2.1 短路测试：用金属线短接任意相邻两根合金线，大约2~3秒，主机报警，LCM上报警状态栏显示短路报警。消除触发源后，主机报警延迟15s后自动复位，系统恢复正常（键盘与计算机对其复位除外）；

7.2.2 断线测试：剪断前端围栏上任何一根合金线，大约2~3秒，主机报警，LCM上报警状态栏显示叫线报警，消除触发源后，主机报警延迟15s后自动复位，系统恢复正常（键盘与计算机对其复位除外）；

7.2.3防剪测试：用金属线短接OUT+与IN+1、OUT+与IN+2、OUT-与IN-1、OUT-与IN-2中的任意一对线，大约2~3秒，主机报警，LCM上报警状态栏显示防剪报警。消除触发源后，主机报警延迟15s后自动复位，系统恢复正常（键盘与计算机对其复位除外）；

7.2.4触网测试：用30K欧电阻跨接在任意相邻两根合金线，大约2~3秒，主机报警，LCM上报警状态栏显示触网报警。消除触发源后，主机报警延迟15s后自动复位，系统恢复正常（键盘与计算机对其复位除外）；

7.2.5开关量输入报警测试：将报警输入航空头的两根线短接，大约1秒，主机报警，LCM上报警状态栏显示开关报警。消除触发源后，系统恢复正常（键盘与计算机对其复位除外）；

7.2.6 防拆测试：打开主机壳，主机报警，键盘显示屏上显示“防拆”，合上主机壳，主机报警延迟10s后自动复位，系统恢复正常。

第八章、简单故障排除方法

第九章、使用与维护

1、系统必须有专人负责管理（如监控中心值班负责人），必须做好运行记录。

2、布防和撤防必须由专人负责并作好记录，其他人不得擅自处理，因维修或其它原因需要撤防时，必须出示告示牌（检修中），以免不知情人员随意合上电源（布防）。

3、建议每月停电一次做好主机和前端的保养工作。即：主机清洁工作和前端的巡视清理，并作记录。尤其要注意的是树草的生长给电子围栏带来的不利因素，草木和电子围栏之间应保持一定距离，以免刮风时树枝撞击导线而引起短路或断路，避免发生误报。

4、日常的维护是确保系统正常工作的决定因素，也是保证使用寿命关键因素。
