EP-15(LoRa) 智能无线门磁使用说明书

概述

EP-15(LoRa)智能⻔磁是⼀款基于LoRa通信技术，⽀持远距离（空旷距离1~2KM）传输、低功耗以及双向通讯的LoRa⽆线通讯⻔磁传感器，⽤来探测⻔、窗等是否被⾮法打开或者移动的防盗报警传感器。它可以探测到⻔、窗的关闭状态，如⻔半开、半关、全关等状态。当主机设防状态下，⻔或窗被打开时，它将发送LoRa⽆线信号传输给LoRa报警控制器，LoRa报警控制器收到报警信号后，通过电话、短信或者微信客⼾端及时通知⽤⼾，从⽽防⽌⾮法闯⼊，捍卫财产安全。

EP-15(LoRa)⻔磁报警传感器具有待机时⻓、功耗低、传输距离远以及双向通讯等显著优势，适⽤于居⺠社区、养⽼院、临街商铺、产业园区、学校等场所的安全防

EP-15(LoRa)⻔磁报警传感器采⽤DC3V（七号电池）电池供电，电池的寿命可达到1年，传感器的探测距离为30mm，LoRa的频率为433~435MHZ，空旷地⽅时通讯距离可达1~2KM。

⼀、功能特点

• 低成本：基于LoRa⽆线通讯，免布线，空旷通信距离可达1-2Km，节约布线成本；

• 易安装：⽆线通信，内置电池，安装简单⽅便，⼤⼤缩短施⼯时间；

• 易维护：智能运维，实时监测设备运⾏状态、电池电压状态，及时发现故障；

• 易管理：⽤⼾可通过微信客⼾端或PC客⼾端远程接收报警通知；

• 低功耗：电池寿命可达到1年；

⼆、设备参数

• 电源：DC3V,两节1.5VAAA电池（建议使⽤南孚电池）

• 电池寿命：≤1年(由场所和报警次数决定)

• ⼯作电压：DC2.5~3.3V

• 静态电流：≤20uA

• 报警电流：≤150mA

• ⼯作频率：433~435MHZ

• 通讯距离：空旷距离1~2KM

• 探测距离：30mm

• LED灯状态：上电，红绿灯交替闪烁；开⻔，红灯快速闪烁；关⻔绿灯快速闪烁对码时,⻩灯闪烁。

• ⼯作温度：-10℃-+50℃

• 相对湿度：≤95%RH

• 材质：ABS防⽕材料V0级

• 重量：约171g(含电池)

三、使⽤环境

适⽤于居⺠社区、家庭、公寓、酒店、商铺等场所；同样也适⽤于⼤型居住社区、企业园区、学校、⼯⼚等场所；以及养⽼院、临街商铺、产业园区等场所的安全防范。

注意：请不要将该产品安装于强磁场环境及⻓期有⽔的地⽅或⽔下。

四、产品拆装⽰意图

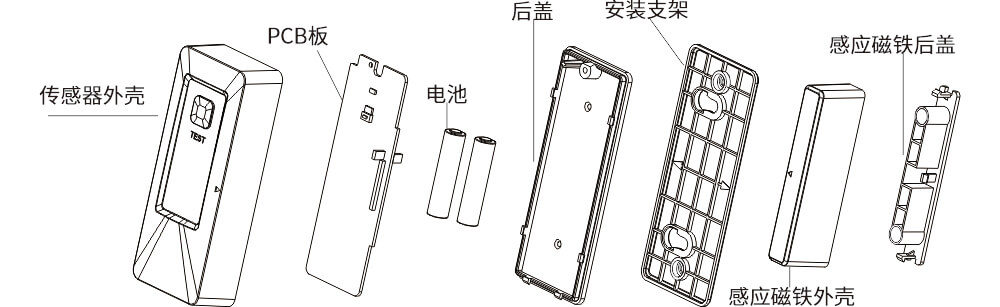

⻔磁传感器由多个部件组成，由感应磁铁、传感器主体及安装⽀架等组成，如下图所⽰：

五、产品安装与使⽤

1、产品安装说明：

⻔磁分为感应磁铁和传感器两个部份；由于传感器端内置电池，重量相对较重，并且需固定到⻔框或不移动的⼀侧，避免在开⻔或关⻔时因为震动导致传感器掉落情况。感应磁铁相对较轻应安装于⻔上或能移动的⼀侧。

1.1、 感应磁铁安装

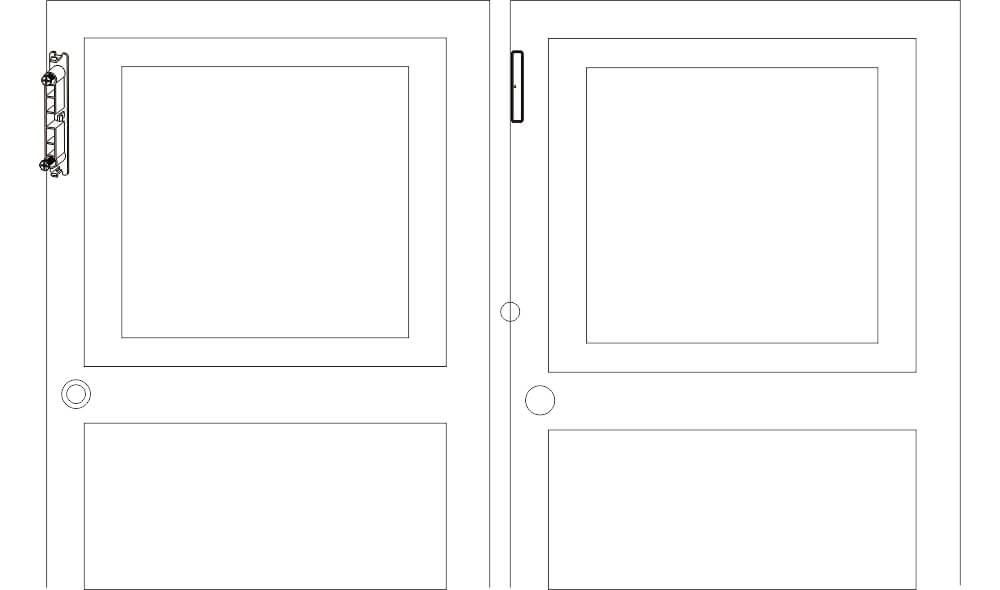

感应磁铁为⻔磁的主要组成部分，安装⽅式的正确与否会直接影响到⻔磁传感器的感应距离或感应灵敏度，感应磁铁应安装到⻔上或能移动的⼀侧。当⻔被打开时，感应磁铁远离传感器⽽发⽣报警。安装时可将感应磁铁后盖打开⽤螺丝固定到⻔上或⽤强⼒交粘贴到⻔上。安装如下图：

1.2、⻔磁传感器安装

⻔磁传感器为⻔磁的主要组成部分，安装⽅式的正确与否会直接影响到⻔磁的感应距离或感应灵敏度，传感器需固定到⻔框或不移动的⼀侧，当⻔被打开时，感应磁铁远离传感器⽽触发报警。

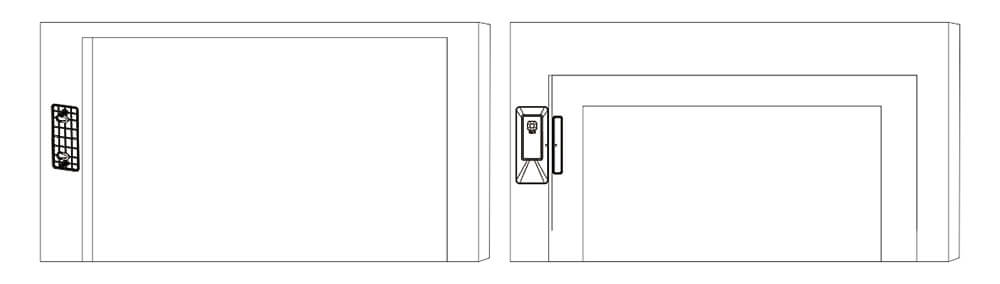

传感器安装：底座拆开后，在需要按钮的位置对应底座安装孔画上标记，在标记处打两个孔，将胶粒塞⼊刚打好的孔内，放上底座⽤螺丝钉将固定好，最后把传感器对应底座挂上即可，安装时可将传感器安装⽀架⽤螺丝固定到⻔框上或⽤强⼒交粘贴到⻔框上。安装如下图：

1.3、传感器电池安装

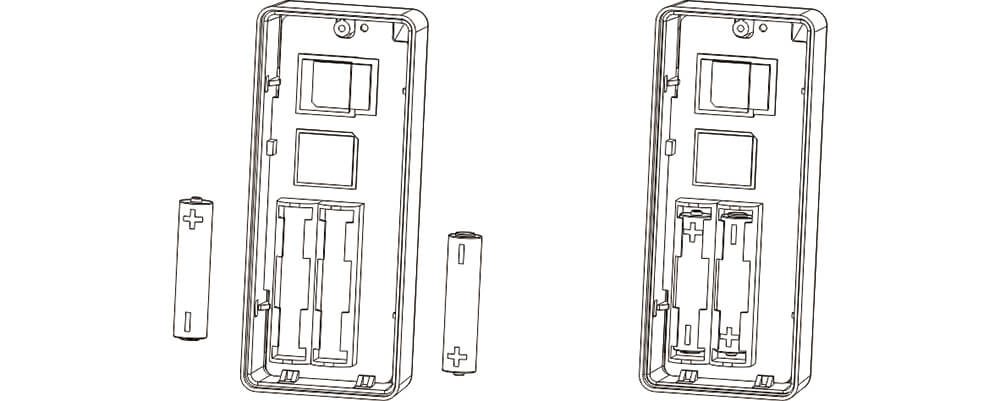

⻔磁传感器的电池仓设计在传感器内部，需打开传感器后盖才能看到电池仓，电池采⽤AAA电池（即7号电池)，建议使⽤南孚电池，电池安装完毕后，测试⽆任何问题，请盖上传感器后盖。

2、使⽤说明：

2.1、指⽰灯状态说明

a）待机状态：⽆闪烁

b）上电红绿灯交替闪烁

c）开⻔红灯快速闪烁、关⻔绿灯快速闪烁

d）对码⻩灯闪烁

2.2、探测器测试

在传感器正常⼯作状态下，开⻔使传感器与感应磁铁分离30mm以上，红⾊LED灯快速闪烁，则表⽰探测器报警功能正常；如探测器⽆任何变化,请检查探测器电池是否正常，如电池没电或电压过低,请及时更换电池。

2.3、对码说明

探测器正常待机状态下不会下发对码请求，只有在探测器对码按钮按下3秒以上,⻩灯闪烁，探测器才会向LoRa报警控制器发送对码请求，当对码成功后，⻩灯停⽌闪烁，即完完成对码。（如探测器收不到主机的对码回复，⻩灯会等待持续闪烁30S后进⼊待机状态。）同时设备地址与对码后的防区地址相同，如在报警主机中对码到防区1，那么该传感器的地址则为1，以此类推。

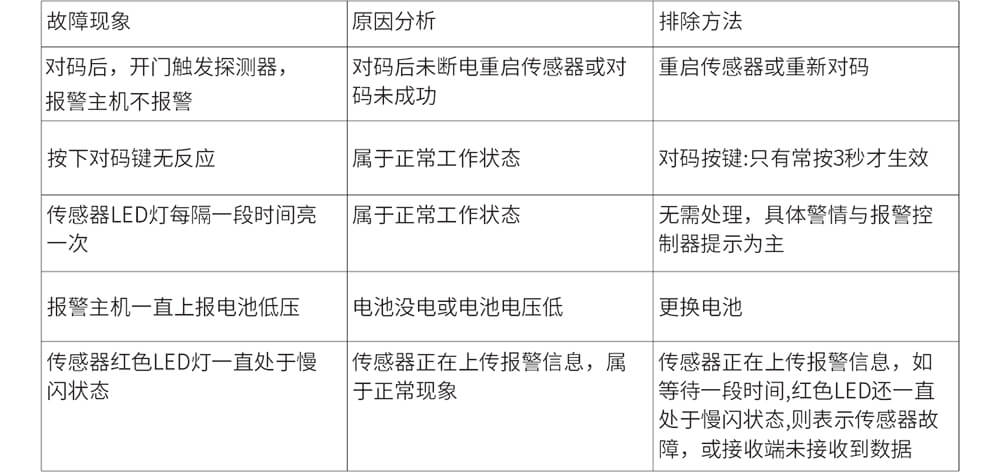

六、故障排除

七、产品维护与保养

1、传感器在安装后，请不要随意拆装或更换位置，以免造成设备损坏，若发现故障应及时进⾏检查(参考第七项)或返回⼚家维修。

2、正常环境下，电池续航可达1年以上，但在⾼温、⾼湿度等环境中使⽤将缩短续航时间。

3、当收到报警控制器或软件平台提⽰⻔磁⽋压或电量低时，请及时更换相同型号电池，更换后，按下开⻔测试是否能正常报警，若报警正常则表⽰电池更换成功。

4、传感器应在即将安装前调试，在设备未安装前应妥善保管并采取相应的防尘、防潮、防腐蚀等相关措施。

5、如发⽣传感器故障或其他问题，请不要私⾃拆卸传感器进⾏维修，请断开电池与当地经销商联系维修处理。
