JA-5198A光电式火灾烟雾探测器使用说明书

一、产品概述

本产品为有线联网式光电式烟雾探测器，以下简称烟感。产品采用独特的结构设计及光电信号处理技术，具有防尘、防虫、抗光线干扰等功能，从设计上保证了产品的稳定性。本产品能够探测火灾时产生的烟雾并及时发出报警信号。适应于住宅、厂房、商场、宾馆、办公楼、教学楼、银行、图书馆以及仓库等需要进行火灾安全报警监测的场所。

二、工作原理

本产品采用烟雾中的颗粒会折射红外光的原理，电路主要由红外发射部分和接收部分组成，发射管与接收管置于光学迷宫中，光学迷宫可屏蔽外界杂散光的干扰，但不影响烟雾进入。在无烟状态下，只接收到很弱的红外光，当有烟雾进入时，由于散射作用，使接收光信号增强，当烟雾达到一定浓度时，触发探测器报警，发出报警信号，报警指示灯闪烁，同时发出报警提示声

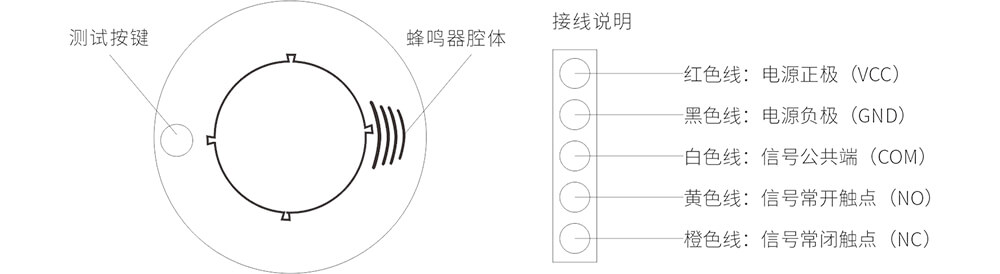

三、产品示意图

四、产品技术参数

• 工作电压：DC9~30V

• 静态电流：≤200 uA

• 报警电流：≤50mA

• 报警指示：红色LED闪烁

• 报警声压：≤85dB

• 工作温度：-10℃~50℃

• 相对湿度：≤95RH

• 外型尺寸：Φ100*43mm

• 产品重量：约180g

• 监视面积：20平方米(具体应以火灾自动报警系统设计规范GB50116-98为准)

五、功能特点

• 自动复位

• 红外光电传感器

• 采用ASIC 电路

• 声光报警/LED指示报警

• SMT工艺制造，稳定性强

• 防尘、防虫、抗白光干扰

• 抗射频干扰(20V/m-1GBz)

六、安装环境说明

1、适用场所

住宅、休闲厅、咖啡厅、歌舞厅、宾馆、饭店、商店、公寓、饮食店和旅馆等。我们建议安装在房顶中央，远离死角区域。

2、不宜安装的场所

A、尘埃、粉末和水蒸气大量滞留的场所;

B、有可能产生腐蚀气体的场所;

C、车库、厨房及其正常情况下有烟停留的场所;

D、温度过高、湿度过大的场所;

E、通风口（风速大于5米/秒的场所）。

七、使用说明

1、接线说明：红色线接DC12V电源正，黑色线接DC12V电源负，白色线为公共端（COM），黄色线为常开触点（NO），橙色线为常闭触点（NC）。

2、接通电源：探测器直接进入检测状态，指示灯每45秒闪烁一次。

3、报警测试：为保证探测器的正常工作，应进行周期性测试，建议每月一次。测试时按住测试按键，探测器报警指示灯快速闪烁，蜂鸣器发出报警声，则表示探测器工作正常。

4、喷烟测试：在报警器正常工作状态下，做喷烟测试，当周围环境中烟雾浓度达到报警值时，探测器报警指示灯快速闪烁，蜂鸣器发出报警声。

八、注意事项

1、请不要将报警器安装在温度高、湿度大、油烟大、灰尘大的地方，并应保持报警器周围空气环境清洁。

2、避免将报警器安装在附近有大量油漆、稀释剂等产生胶状悬浮物的场所安装，以免影响报警器正常监测。

3、本产品为光电感烟火灾探测报警器，火灾时能发出声光报警提示但不能灭火，我们对火灾时造成的任何财产损失不承认任何法律责任。
