AL-H500数字融合报警智慧终端使用说明书

2020.10.16

AL-H500数字融合报警智慧终端使用说明书

一、主要功能及性能指标

1. 主要功能

采用7寸TFT液晶显示,显示设备的状态信息,包括报警、状态等。

支持管理64个网络设备,512个防区。网络设备包含IP防区模块、IP脉冲围栏、IP张力围栏、IP紧急按钮、IP温湿度探测器、IP红外探测器等。

支持管理32个网络联动模块的输出联动,同时支持管理64个IP扩展设备本身自带的输出联动。

1个防区至多联动8个联动输出点,联动属性和联动时间可设置。

板载两路报警输出,一路无源继电器报警输出和1路有源报警输出,报警输出时间可设置。

支持8个无线遥控器,遥控器支持布防(脉冲电子围栏为高压布防)、撤防、脉冲电子围栏低压布防、复位。

支持通过微信小程序及中心接警软件对主机远程控制和接警功能。

支持布撤防警号提示功能,警号提示时间可设置。

支持通过配置工具修改防区名称,防区名称最多支持7个汉字。

支持6组定时布防撤防功能,支持周一至周日定时权限设置。

支持33个密码管理,1组安装密码(管理员密码)和32个用户密码;密码为4位数字。

主机通过IP可实现同时连接6个中心接警软件。

主机通过IP可实现同时连接32路网络LED条屏设备或者IP键盘,实现显示联动报警的效果,同时 LED 条屏还能够联动语音。

IP键盘可以通过密码以及遥控器对主机进行布撤防。

可以通过主机密码、遥控器、中心接警软件对主机、防区进行布撤防。

主机报警声音支持开启/关闭、报警声音选择和报警音量大小调节功能。

主机支持存储1000条报警纪录和1000条操作纪录,掉电保存。进入设置可查询。

支持防拆报警功能,防拆报警可设置开启和关闭。

主机自带时钟芯片,掉电时间继续运行。

支持局域网在线更新程序。

2. 电性能指标

输入电源:DC12~24V

主机功耗:静态耗电:150mA; 报警状态:300mA

报警输出口:1路无源常开报警输出, 1路有源报警输出500mA【有源输出电压和输入电源一致】

遥控无线参数:433MHz

IP接口: 网络速度为10M/100M自适应

外观尺寸:230*140*35mm

二、产品结构功能介绍

1. 正面布局

AL-H500数字融合报警智慧终端使用说明书

1)、指示灯状态说明:

电源指示(黄色灯,左边位置):通电(亮)

状态指示(红色灯,中间位置):报警(亮)、通讯故障(1秒1次闪烁)、正常(灭)

布防指示(绿色,右边位置):布防(亮)、系统单防区布防或撤防(1秒1次闪烁)、撤防(灭)

2)、按键功能说明:【说明:出厂默认密码为1234】

首页功能:按首页键,无论在哪个页面下操作,按首页后,可跳转到主页。【免密】

菜单功能:按菜单键,输入密码,点击屏幕确定键,可进入到主机的“编程菜单”【需密码】

查询功能:按查询键,可快速查看报警记录信息。【免密】

布撤防功能:撤防时,按布撤防键,可快速布防【免密】;布防时,按布撤防键,输入密码,点击屏幕撤防键,可撤防。

消警功能(静音):按消警键,提示输入密码,确认后,清除显示的报警状态,自身警号和语音停止报警,系统相关联动也同步停止报警。

2. 背面布局

AL-H500数字融合报警智慧终端使用说明书

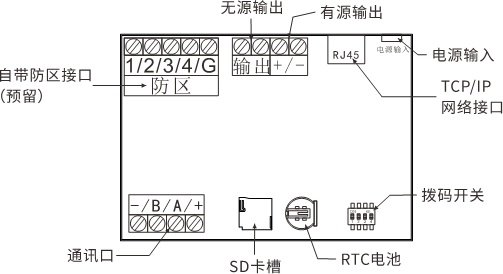

3、主机接线仓布局说明

AL-H500数字融合报警智慧终端使用说明书

1)、接线端口说明:

自带防区接口:预留接口。

输出接口:1路无源常开报警输出, 1路有源报警输出500mA【有源输出电压和输入电源一致】。

RJ45接口:该接口为TCP/IP网络接口,可适应10M/100M网络接入。

电源输入接口:该接口为标准3.5mmDC电源输入口,内正、外负,输入电压为DC12~24V。

通讯口接口:该接口中A与B为预留,标识“+”为电源输入输出正极接口,标识“-”为电源输入输出负极接口,当电源输入端为3.5mmDC座时,该接口为辅助输出,当3.5mmDC座未接入电源时,可由该接口给主机供电。

RTC电池:该电池为RTC时钟供电,装上该电池可保证设备在掉电状态下时钟正常行走。

SD卡槽:SD卡主要用于工厂生产时显示的工程更新,不作它用。

2)、拨码开关说明:

拨码1:恢复主密码。设备断电,拨码1拨到ON端,设备上电启动完成后生效。主机密码恢复为1234。

拨码2:预留。

拨码3:校准屏。设备断电,拨码3拨到ON端,设备上电启动完成后进入屏幕校准。

拨码4:升级程序。设备断电,拨码4拨到ON端,设备上电后进入升级程序模式。

三、安装说明

AL-H500数字融合报警智慧终端使用说明书

1、安装说明

(1)、主机应安装在适当的高度,以方便所有操作人员进行操作。

(2)、将安装支架拆下,放到需要安装的墙上,画好安装孔位,打孔后将其固定牢固。

(3)、将主机接好线,对准安装支架挂上即可。

2、主机与电源的连接

主机供电接口有两种方式,一种为3.5mmDC电源插孔【电源输入接口】,12V电源的DC头插入该孔即可给主机供电。另一种为接线端子【通讯口接口】,4P接线端子上标识“-/B/A/+”,其中“+”为电源输入正,“-”为电源输入负。

3、主机与警号的连接

通过主机的有源输出接口接警号。有源输出接口的“+”接警号正,“-”接警号负。

说明:布防警号提醒和撤防警号提醒功能只能连接输出接口才有效

四、 防区类型说明

1、主机支持的防区及说明

所有防区类型都是在IP扩展设备上设置,针对该主机来说,所有防区均为24小时防区。

说明: 每个防区报警后,就地输出、就地蜂鸣器提示、上报中心。

2、主机防区报警时间跟随属性说明

防区报警后,警号和蜂鸣器响,直到报警时间到,警号和蜂鸣器停止响。如果在报警的过程中,有撤防或者复位操作,警号和蜂鸣器停止响。

五、 主机的操作说明

说明:主机采用点阵液晶显示,主机本身可操作也可编程。若主机的编程项有修改,退出编程后,需要对主机进行断电重启。

1、 密码说明

主机总共有33个密码,分为2种不同的权限密码,权限说明如下:

密码权限功能说明有效控制范围
安装密码可以用来编程和布撤防操作对设备和防区都有效
用户密码用来布撤防操作可以用来布防主机,共32组

具体操作请看下面的用户操作说明。

2、用户操作指南:【说明:出厂默认密码为1234

布防操作:按物理按键的布撤防键或者点击屏幕上的撤防状态键”,输入密码后,点击屏幕上的布防键

输入指令后,语音播报正在布防”,主机布防成功后,布防指示灯将常亮。

说明:若主机开启了快速布防,布撤防键”,可快速布防。

撤防操作:按物理按键的布撤防键或者点击屏幕上的布防状态键”,输入密码后,点击屏幕上的撤防键

输入指令后,语音播报撤防成功。布防指示灯将熄灭,表示该主机已进入撤防状态。

低压布防操作:按物理按键布撤防键或点击屏幕上的撤防状态键”,输入密码后,点击屏幕上的旁路键

输入指令后,进入低压布防状态(仅脉冲电子围栏生效)

消音操作:按物理按键的消警键或点击屏幕上的消音键”,输入密码后,点击屏幕上的确定键”,即可清除报警信息。

清除报警,并将联动和电子围栏输出复位,:清除当前报警。

编程界面操作:按物理按键的菜单键或点击屏幕上的设置键”,输入密码后,点击屏幕上的确定键”,即可进入编程菜单界面。

解除报警:撤防操作 或 消音操作

3、遥控器的使用

(1)闭锁:布防

(2)开锁:撤防

(3)头像:低压布防操作

:遥控器的功能与自学时遥控器所按的按键为准,如自学布防时,按了遥控器的开锁,则遥控器的开锁 键为布防。

4、主机主页说明

AL-H500数字融合报警智慧终端使用说明书

5、报警页面说明

(1)、设备操作可以单独对报警设备进行布防撤防操作。

(2)、防区操作可以单独对设备防区进行操作。

(3)、更多信息可以查看设备信息和防区信息。

(4)、设备编程可以对设备进行编程。

六、主机学习遥控器说明

主机最多支持8个遥控器控制。通过自学码来实现遥控编码。无线参数为,频率433MHz,震荡电阻为1.2M-4.7M欧姆。通过编程可以学习遥控器每个键的遥控功能,具体编程请参考七、主机编程说明

注意:学习遥控器完成后,遥控器一定要测试至少一次,看是否正确。

七、主机编程说明

说明:按物理按键的菜单键或点击屏幕上的设置键”,输入密码后,点击屏幕上的确定键”,即可进入编程菜单界面。

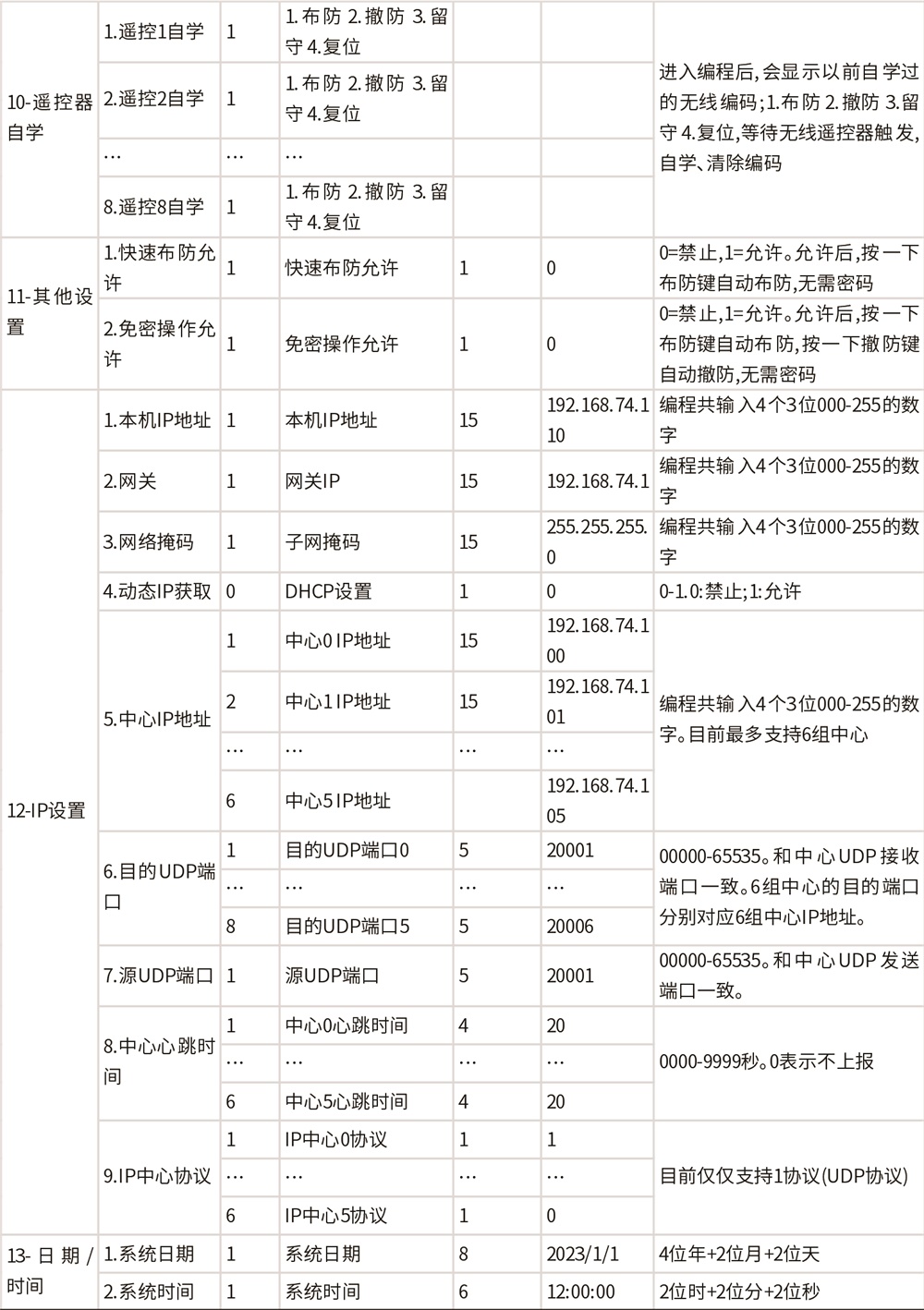

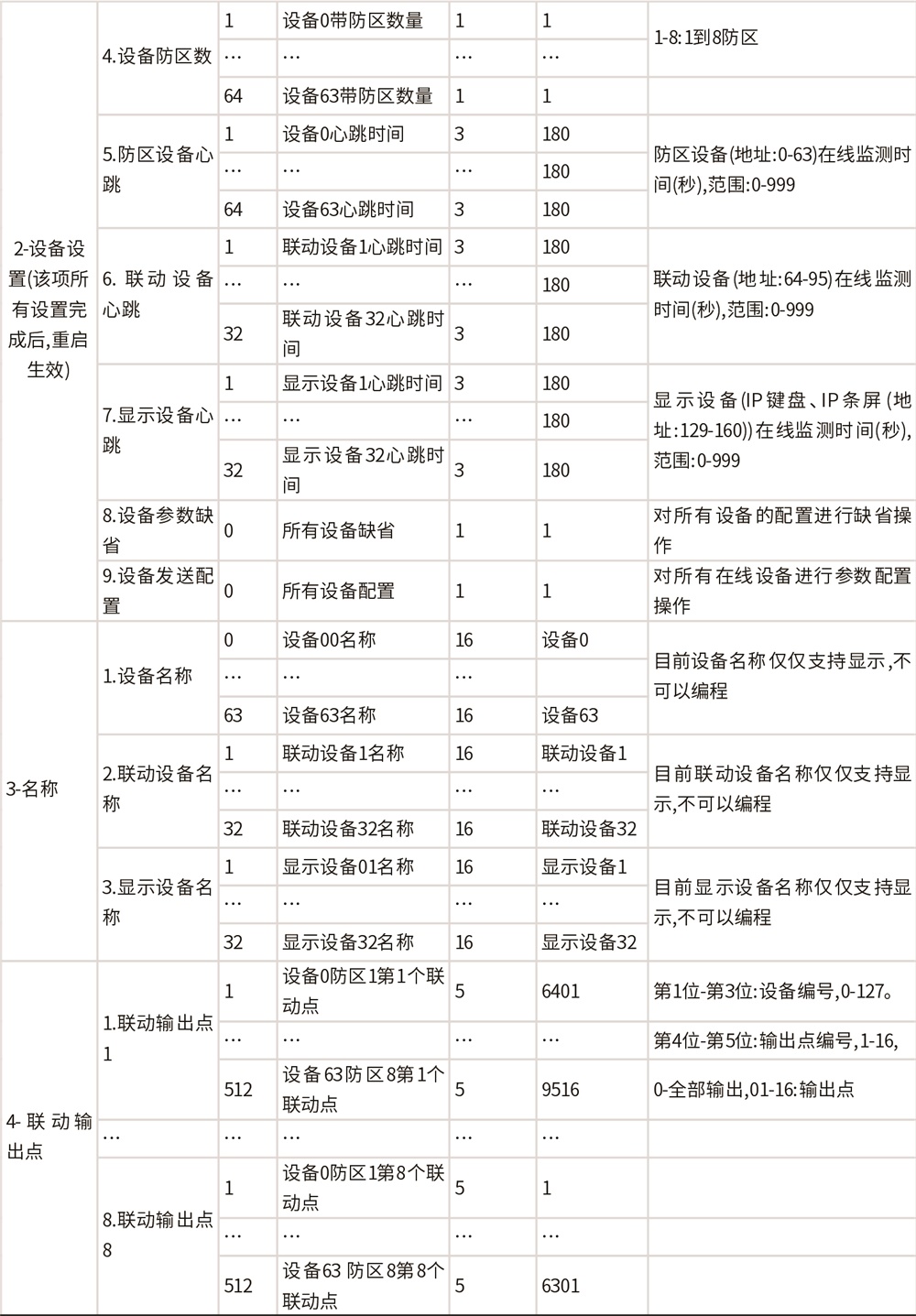

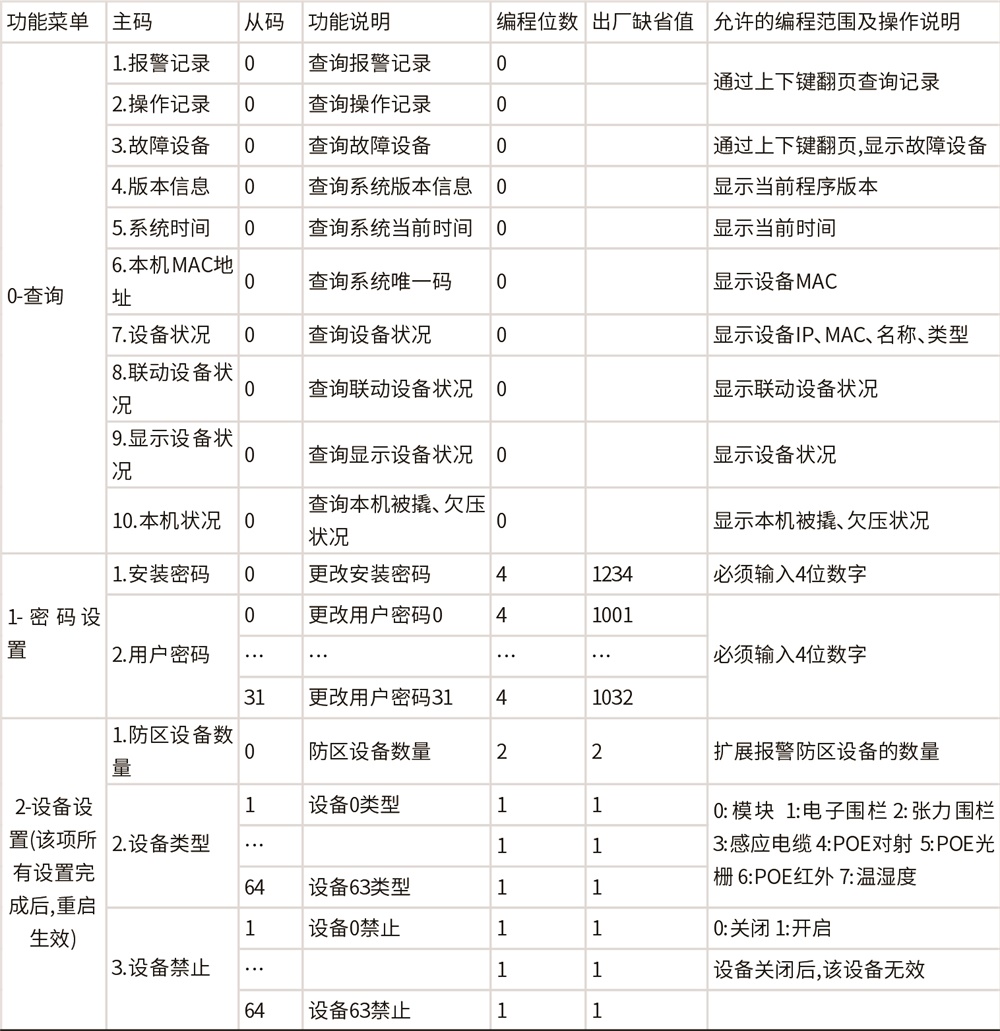

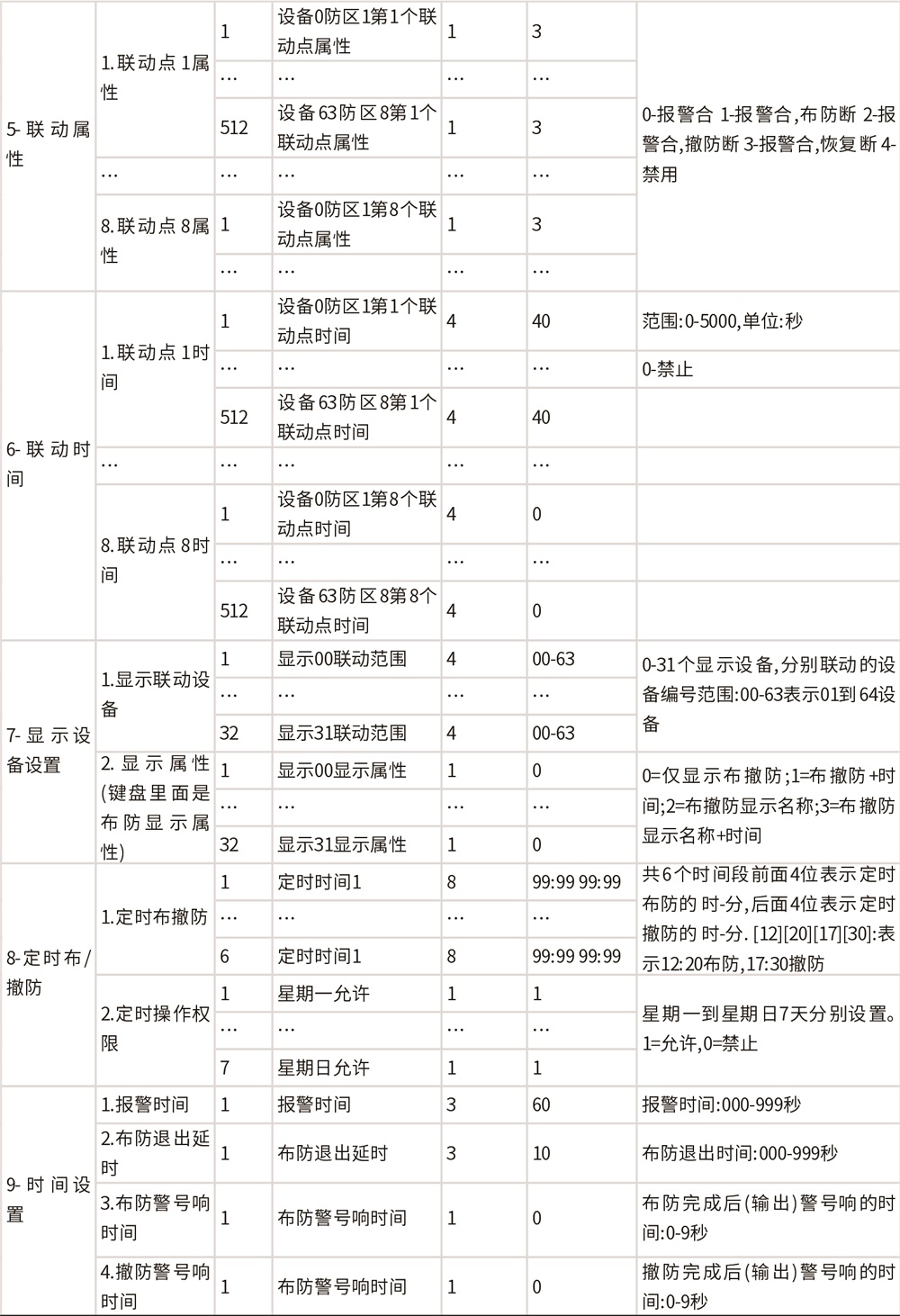

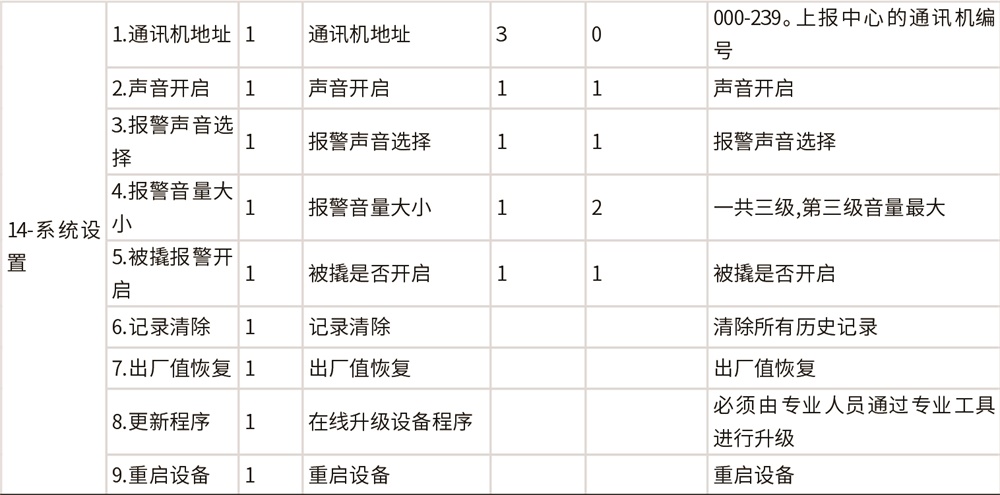

主机编程功能列表:

AL-H500数字融合报警智慧终端使用说明书

AL-H500数字融合报警智慧终端使用说明书

AL-H500数字融合报警智慧终端使用说明书

AL-H500数字融合报警智慧终端使用说明书

AL-H500数字融合报警智慧终端使用说明书

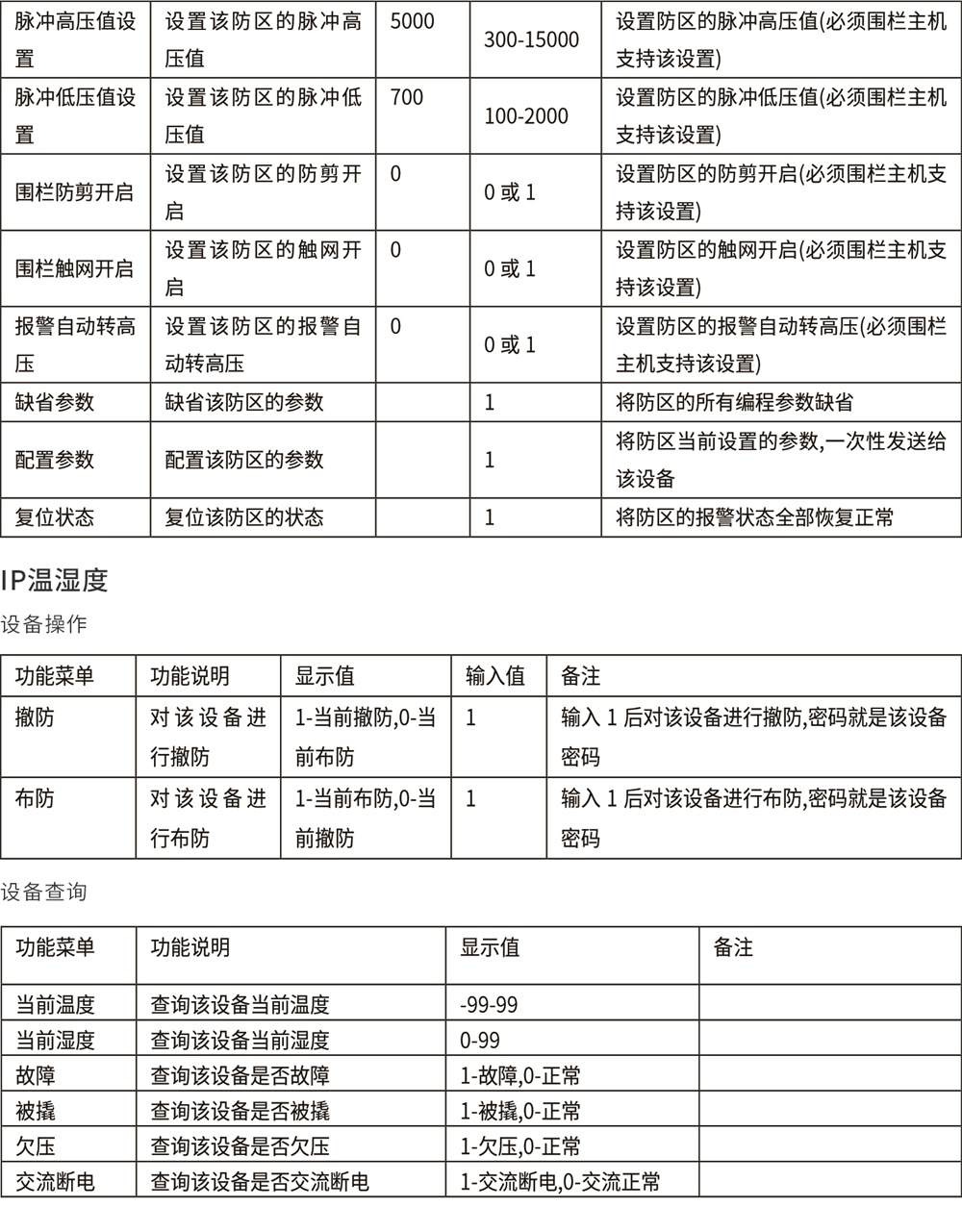

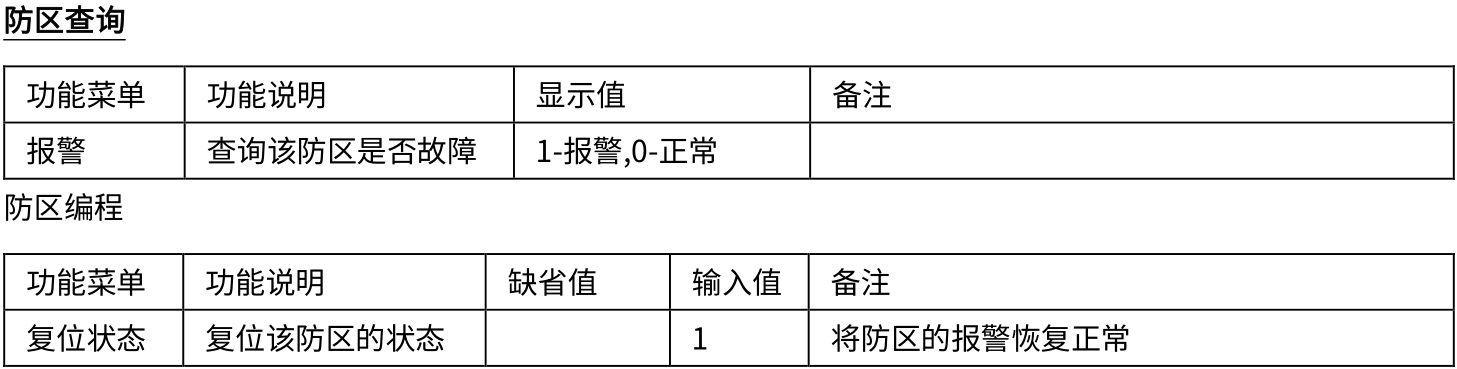

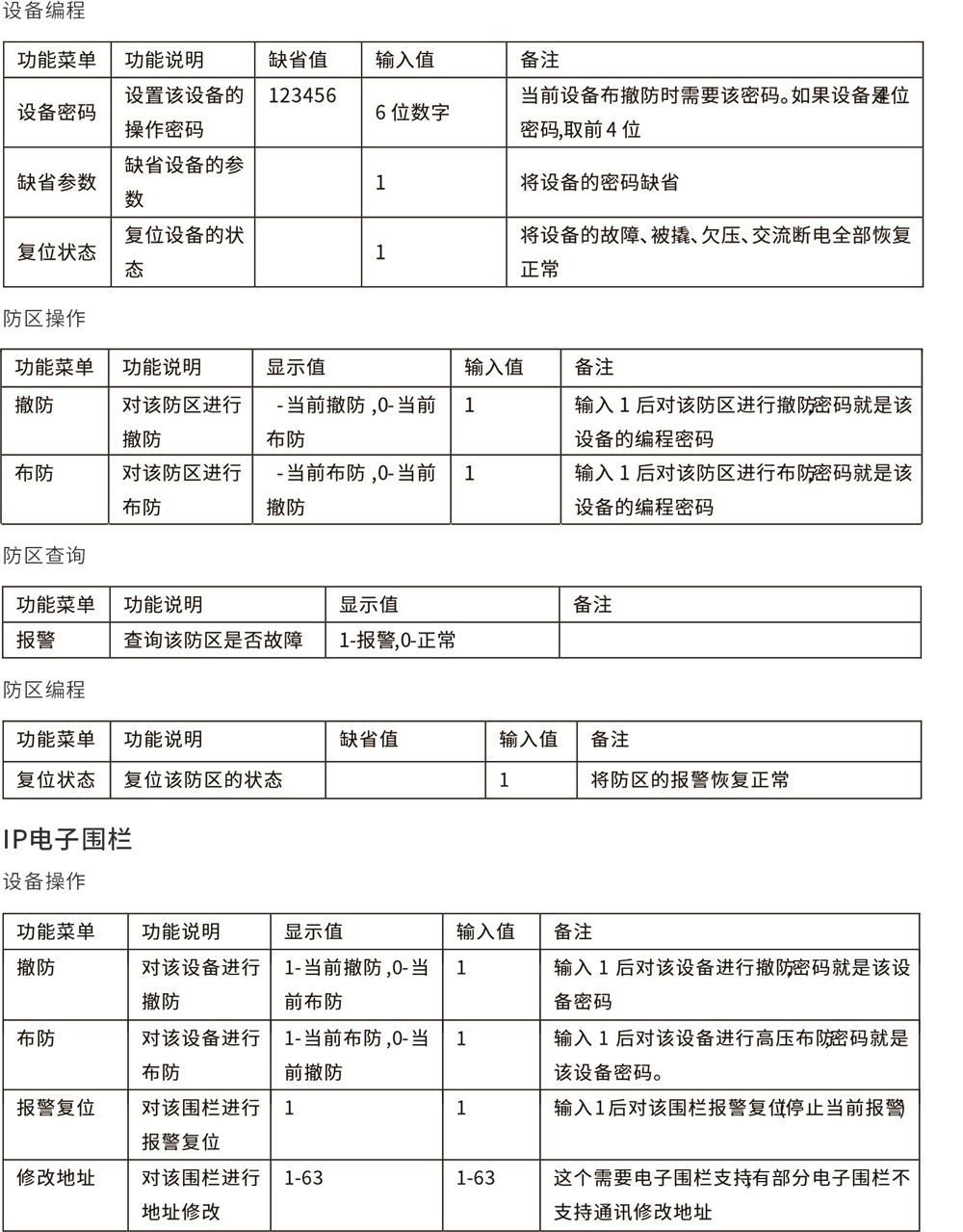

八、主机针对设备操作/查询/编程的相关说明

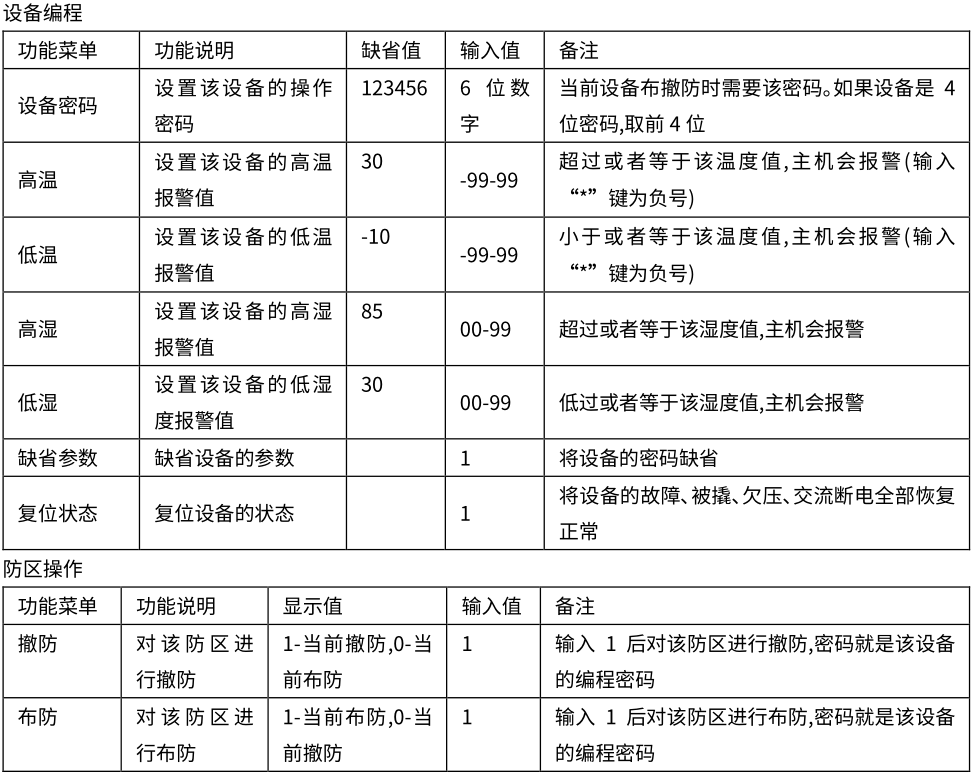

设备相关编程的方式和系统编程相同。设备根据系统编程设置的设备类型不同,设备以及相关的防区会有不同的菜单及功能。目前共有IP扩展模块、IP电子围栏、IP温湿度三类设备:

每种设备都包含以下6种菜单功能:1. 设备操作 2.设备查询 3.设备编程 4.防区操作 5.防区查询 4.防区编程。先将各类设备的菜单按照表格呈列出来。

IP扩展模块

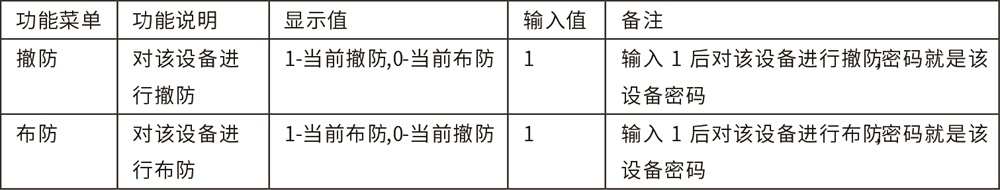

设备操作

AL-H500数字融合报警智慧终端使用说明书

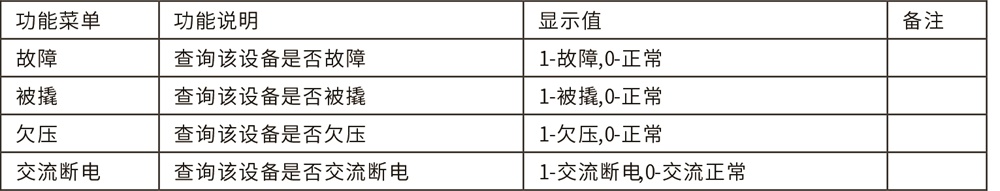

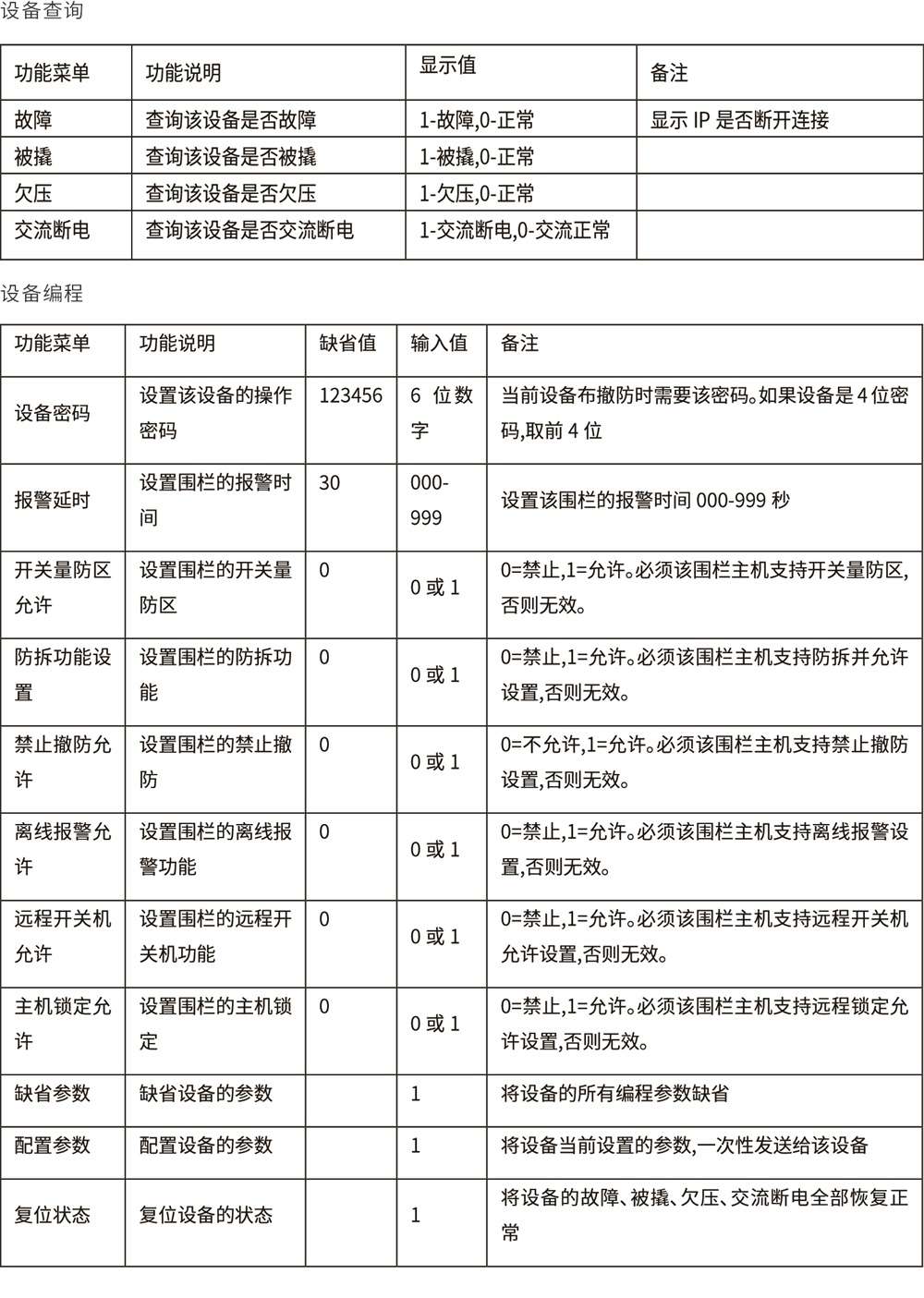

设备查询

AL-H500数字融合报警智慧终端使用说明书

AL-H500数字融合报警智慧终端使用说明书

AL-H500数字融合报警智慧终端使用说明书

AL-H500数字融合报警智慧终端使用说明书

AL-H500数字融合报警智慧终端使用说明书

AL-H500数字融合报警智慧终端使用说明书

AL-H500数字融合报警智慧终端使用说明书

局域网升级程序说明:

程序升级:进入系统编程-》系统设置-》更新程序-》确认升级。红灯2秒的频率闪烁,绿灯1秒的频率闪烁,表示进入程序升级,然后使用专用的下载工具进行程序更新(一般专业人员才能使用)

九、主机在IP网络中的使用

主机可以通过IP网络的方式与接警中心软件通讯。接警中心软件可以收到主机的报警、布撤防等信息,也可以对主机全部或单防区进行布撤防操作。

1.主机的IP参数编程

主机的IP参数编程包括DHCP、本机IP地址、中心1-6IP地址、网关、UDP目的端口1-6UDP源端口、子网掩码、中心1-6在线时间等参数编程。接警中心软件的UDP端口与报警主机的目的端口号要保持一致。在局域网内UDP目的端口和UDP源端口可以保持一致。

若主机打开DHCP动态IP获取功能,则本机IP为路由器动态分配的IP。在局域网使用,主机一般设置为静态IP【本机IP地址】。

在互联网使用时,挂在同一局域网下的主机的IP地址和UDP源端口号都是唯一的,通过设置路由器的转发,将该主机的UDP源端口和所有主机的IP地址一一对应;IP掩码一般为255.255.255.0,如果本机的IP地址为0.0.0.0,IP功能将被禁止。

2.主机可以上报中心的状态信息

防区报警

通讯故障

欠压

电子围栏防区高低压、撤防状态,以及防区电压

设备的撤布防状态上报

设备被撬

单防区撤布防操作时,撤布防状态上报

温湿度上报

3.下接IP设备编程

下接IP扩展设备,IP扩展设备的地址从063,不可重复。

IP扩展设备的其中一个中心IP地址设为本主机的IP地址。

IP扩展设备的目的端口号为本主机的源端口号

IP扩展设备的在线上报时间根据实际需要设定,建议下接IP扩展设备的在线上报时间为10秒。

十、IP扩展设备的使用

1.IP扩展设备的类型说明

1)IP防区模块,18防区,一般为1防区、2防区、4防区、8防区。

2)也可以IP设备,IP脉冲围栏、IP张力围栏、IP紧急按钮、IP温湿度探测器、IP红外探测器等。

2.主机设备编程

1)设备数量可编程,设备数量从164。主机进入编程菜单,找到“2.系统编程”—设备设置防区设备数量下设置。

2)设备类型可选择。在主机的设备设置设备类型下设置。目前有,0:模块1:电子围栏2:张力围栏3:感应电缆4:POE对射5:POE光栅6:POE红外7:IP温湿度这8种属性。

3)设备是否启用可编程,在主机的设备设置设备禁用下设置打开或关闭设备。

4)每个设备防区数可编程,在主机的设备设置设备防区数下设置。根据该设备防区数量编程。

5)每个设备的设备在线时间需要设定,根据该设备自身设定的在线上报时间基础上增加20秒以上【默认180秒】,IP扩展设备的在线上报时间出厂时为10秒。

十一、联动使用

1.联动设备说明

联动设备有两种类型。
第一种为16路多功能输出模块(注意:要增加IP模块),最多接32,设备地址从6495,每台16个输出,一共512个输出。
第二种为IP防区扩展模块自身带的第1个输出,最多接64,设备地址从063

2.联动设备编程

举例:如果主机需要接116路联动模块,需要如下设置:

1)主机编程:主机进入编程菜单,找到“2.系统编程”—设备设置的第6“6.联动设备心跳”,联动设备心跳要设置比联动设备的在线上报时间多20秒以上【默认设置为180秒】。

2)联动模块的参数设置:要将联动模块其中1个中心IP地址设置为本主机的IP地址、目的端口号为本主机的源端口。联动模块的在线上报时间为10秒。

3)联动模块的输出编号说明:输出编号从164,其中编号1-16为第1个联动模块上的1-16号输出、其中编号17-32为第2个联动模块上的1-16号输出,以此类推。

4)防区联动输出点可编程,表示某防区联动的输出点

主机进入编程菜单,找到“2.系统编程”—》在“4-联动输出点联动输出点1-8”设置,选择需要进行联动的防区号进入,输入5位数联动编号【第1-3:联动模块的设备地址从6495。第4-5:输出点编号,1-16,0-全部输出】,表示该防区报警,联动的输出都会联动合上。

3.联动属性

1)属性范围:0-报警合1-报警合,布防断2-报警合,撤防断3-报警合,恢复断4-禁用。

十二、显示设备使用

1.显示设备说明

显示设备有两种类型:第一种为网络键盘;第二种为网络LED条屏。
主机支持32台显示设备;显示设备的地址从129-160

2.显示设备编程

举例:如果主机需要接4台显示设备,需要如下设置:

1) 、主机编程:主机进入编程菜单,找到“2.系统编程”—“2-设备设置的第7“7.显示设备心跳”,显示设备心跳要设置比显示设备的在线上报时间多20秒以上【默认设置为180秒】。

2) 、主机编程:主机进入编程菜单,找到“2.系统编程”—“7-显示设备设置显示联动设备设置,输入4位数,4位数表示联动设备的范围,前两位为设备起始编号,后两位为设备的终止编号。例如:显示1显示联动范围0105,表示设备01到设备05报警,显示1都会显示。

3) 、显示设备的参数设置:要将显示设备其中1个中心IP地址设置为本主机的IP地址、目的端口号为本主机的源端口。显示设备的在线上报时间为10秒。

3.布防显示属性

布防显示属性范围:0=仅显示布撤防;1=布撤防+时间;2=布撤防显示名称;3=布撤防显示名称+时间。这4项在布撤防状态下显示的属性,名称为被联动显示的第一台设备的名称。

十三、使用举例

假设该主机接10IP扩展设备,其中有51防区电子围栏主机,52防区IP模块。编程步骤如下:

1) 、设置主机的IP参数(默认安装密码1234)

Ÿ  按主机屏幕的数字1234,按右下角确定键,进入编程模式,选择2.系统编程,点击后进入编程功能选择。按向下键,选择12-IP设置,点击进入。显示1.本机IP地址

Ÿ  点击进入到修改模式,输入192.168.001.01612个数字,四个.。本机IP地址改为192.168.001.016。修改完成后,按右上角返回键,退出。又显示1本机IP地址

Ÿ  类似上面的步骤,选择网关、掩码等参数修改。

Ÿ  修改中心IP地址,6个中心IP地址。此处更改中心1IP192.168.001.015,接警中心软件1IP地址。目的UDP端口120001、源UDP端口120001。如果需要上报多个接警中心软件,类似上面的步骤设置其它中心的IP地址、目的UDP端口和源UDP端口。

Ÿ  关掉DHCP设置输入0即可。

Ÿ  中心1的心跳时间设为20秒。

Ÿ  IP中心协议设为UDP协议,如果只有一个中心,设置中心1协议为UDP即可,其它中心协议设置为禁止。

2)、设置IP扩展设备的IP参数及地址

Ÿ  IP扩展设备的IP参数及地址请参考对应的设备的配置工具设置,注意事项如下:

Ÿ  5台电子围栏的设备地址为15,52防区IP模块的设备地址为610,通讯机地址均为0和主机的通讯机地址一致【主机的通讯机地址在“14-系统设置“1.通讯机地址下设置)】。注意:每个设备的IP地址以及设备地址不能重复;所有的设备的通讯机地址相同,和主机的通讯机地址一致。具体设置方式请参考不同设备的说明书。

3) 、主机添加设备

Ÿ  设备数量可编程,设备数量从164。主机进入编程菜单,找到2.系统编程”—设备设置防区设备数量下设置数量为11

Ÿ  设备类型可选择。在主机的设备设置设备类型下设置。5台电子围栏的设备类型选择电子围栏,52防区IP模块的设备类型选择模块。

Ÿ  设备是否启用可编程,在主机的设备设置设备禁用,关闭设备0.【目前实例中的设备地址从110

Ÿ  每个设备的防区数可编程,在主机的设备设置设备防区数下设置。5台电子围栏和52防区IP模块防区数量设置为2

Ÿ  每个设备的设备在线时间需要设定,根据该设备自身设定的在线上报时间基础上增加20秒以上【默认180秒】,IP扩展设备的在线上报时间出厂时为10秒。

4) 、主机断电重启

5) 、用户操作手册

Ÿ  布防操作:按物理按键布撤防键或者点击屏幕上撤防状态键,输入密码后,点击屏幕上的布防键

Ÿ  输入指令后,语音播报正在布防,主机布防成功后,布防指示灯将常亮。

Ÿ  说明:若主机开启了快速布防,布撤防键,可快速布防。

Ÿ  撤防操作:按物理按键布撤防键或者点击屏幕上的布防状态键,输入密码后,点击屏幕上撤防键

Ÿ  输入指令后,语音播报撤防成功。布防指示灯将熄灭,表示该主机已进入撤防状态。

Ÿ  低压布防操作:按物理按键的布撤防键或者点击屏幕上的撤防状态键,输入密码后,点击屏幕上的旁路键

Ÿ  输入指令后,进入低压布防状态(仅脉冲电子围栏生效)

Ÿ  消音操作:按物理按键的消警键或点击屏幕上的消音键,输入密码后,点击屏幕上的确定键,即可清除报警信息。

Ÿ  清除报警,并将联动和电子围栏输出复位,:清除当前报警。

Ÿ  编程界面操作:按物理按键的菜单键或点击屏幕上的设置键,输入密码后,点击屏幕上的确定键,即可进入编程菜单界面。

Ÿ  解除报警:撤防操作或消音操作
