EAP-200T迷你幕帘红外探测器使用说明书

一、产品概述

本产品为高稳定性幕帘被动红外探测器。它使用先进的信号分析处理技术，达到了高超的探测和防误报性能，从设计上保证了产品的稳定性。当有入侵者通过探测区域时，探测器将自动探测区域内人体活动，并向控制主机发送报警信号。产品适合家庭住宅区、楼盘别墅、厂房、商场、仓库、写字楼等场所的安全防范。

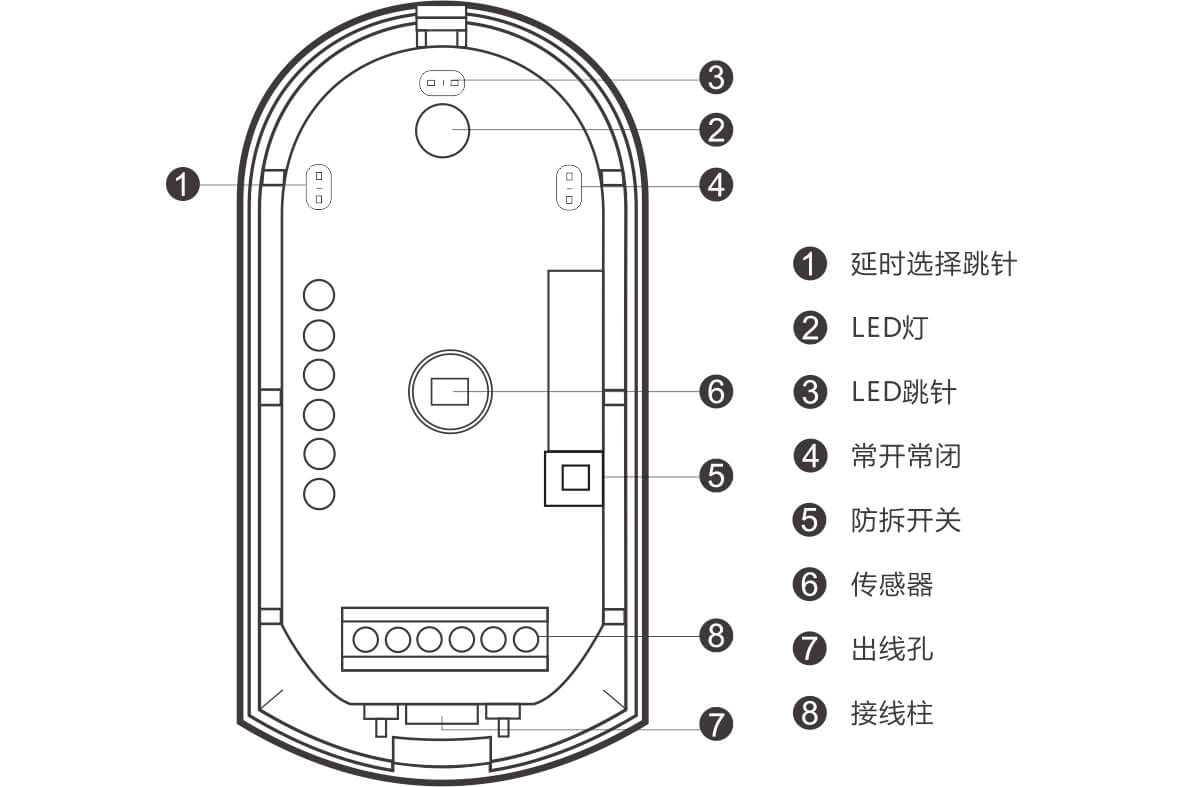

二、产品外观

三、功能跳线设置

1）、延时选择跳线：通过短路跳线设置报警延时时间，1/2/3分别对应5秒/10秒/30秒。

2）、LED跳线：用于设置LED指示灯开启与关闭；短接为开启，断开为关闭。

3）、RELAY跳线：用于设置报警输出状态；选择1&2为NO(常开状态)；选择2&3为NC(常闭状态)； 出厂设置为2&3即NC输出；

四、技术参数

工作电压：DC9~16V

工作电流：50mA

探测距离：8m（壁挂2.2m）；6m（吸顶3.6m）

安装方式：壁挂或吸顶

安装高度：1.7-2.5 m(壁挂)/2.5-6m(吸顶)

探测角度：15°

传感器：单元低噪声热释传感器

报警指示：红色LED

报警输出：NC；接点容量28VDC，100mA

防拆开关：NC；接点容量28VDC，100mA

报警延时时间：通过短路跳针选择5s，10s，30s

自检时间：约60s

工作温度：-10℃~50℃

外观尺寸：86*48*32mm

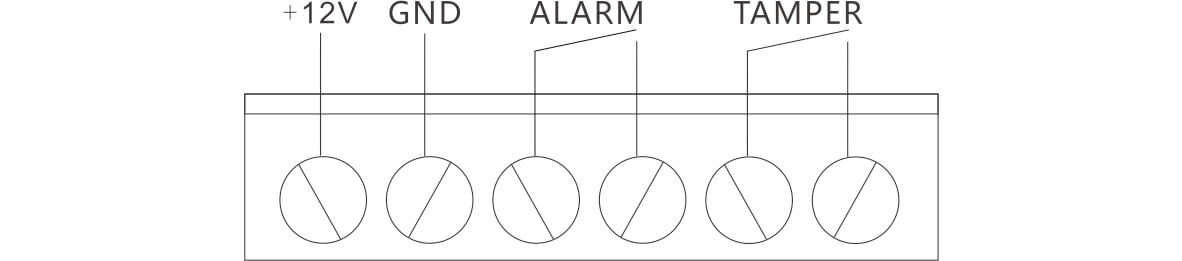

五、接线示意图

+12V：接直流电源DC12V

GND：接直流电源负极

ALARM：报警输出常闭，报警时开路

TAMPER：防拆开关常闭，盒盖被拆除

六、安装条件

1、应避免安装在户外、有宠物的地方、空调附近、热源附近、太阳直射的地方及转动的物体下面。

2、安装表面应坚固，且不振动。

3、将探测器安装在入侵者容易通过的地方。

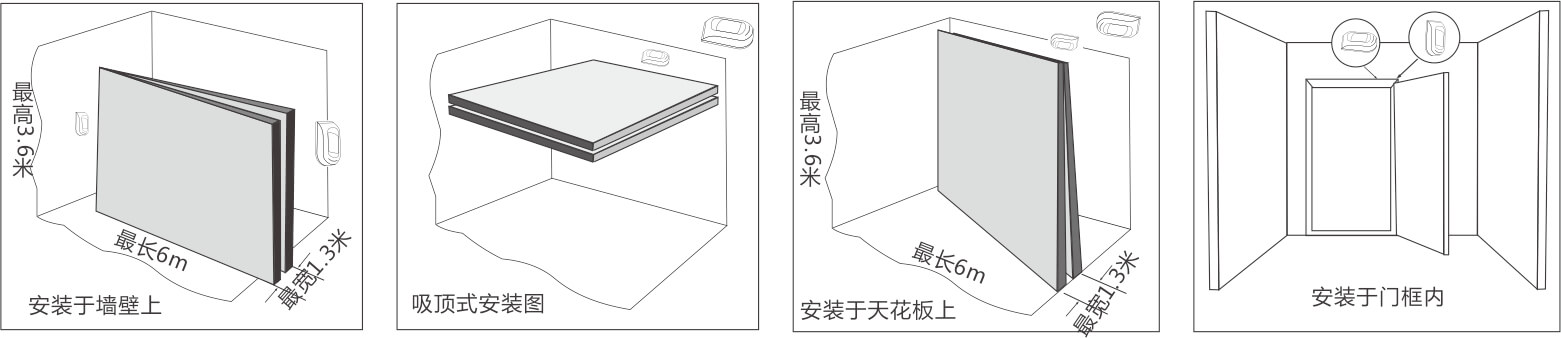

七、安装与使用

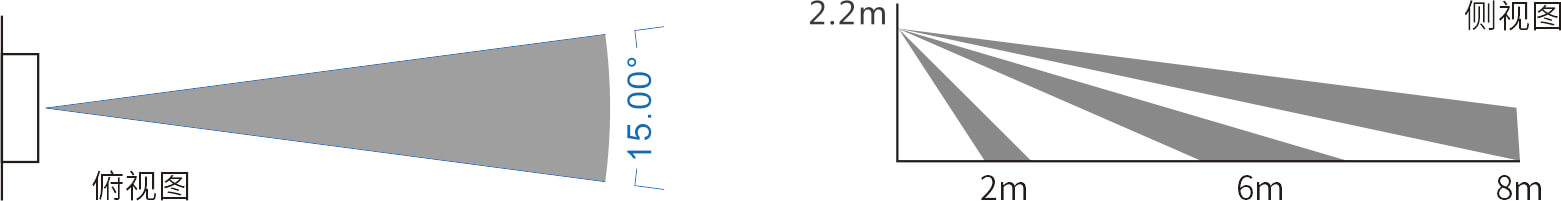

八、探测范围图(壁挂)

九、步行测试

1、接通12V直流电源，LED指示灯亮，探测器进入自检状态，自检时间约60秒，LED指示灯灭时表示探测器进入正常监测状态；

2、缓步走过感应区，LED灯亮表示测试器工作正常；

十、注意事项

1、请按说明书正确地安装和使用，不可触摸传感器表面，以免影响探测器灵敏度，如需清洁传感器，请断开电源后用软布沾少许酒精擦拭。

2、本产品可以减少事故的发生，但不能确保万无一失。为了您的安全，除了正确使用本产品外，在日常生活中要提高警惕，加强安全预防意识。

3、为保证探测器能够正常工作，应保持探测器电源的正常工作，必须周期性地进行步行测试，建议每周一次。
