EAP-12C吸顶红外探测器使用说明书

1、产品概述

本产品为高稳定性被动红外探测器。它使用信号分析处理技术，达到了很高的探测和防误报性能。当有入侵者通过探测区域时，探测器将自动探测区域内入侵者的活动，并向控制主机发送报警信号。产品适合家庭住宅区、楼盘别墅、广房、商场、仓库、写字楼等场所的安全防范。

2、产品图片

3.功能特点

.智能逻辑控制，滤除各种误报

.真实温度补偿技术

.双极性脉冲计数可调

.抗白光干扰

.抗射频千扰(20V/m -1GHz)

.菲涅尔光学透镜

.吸顶安装

.报警输出NC/NO可选择

.采用SMT工艺制造，抗干扰能力强

4.技术参数

工作电压：DC9-16V

消耗电流：≤18mA(DC12V时)

探测范围：直径8米(安装高度在3.6米时)

探测角度：360度

自检时间：约60S

报警指示：红色LED

覆益区域：远区24个，中区24个，近区6个

传感器：双元热释红外传感器

工作温度：-10℃ – 50℃

环境湿度：最大95%RH(无凝结现象)

抗RF干扰：l10MHz-1GHz 20Wm

安装方式：吸顶安装

安装高度：2.5-6米

报警输出：NC/NO可选择，接点DC28V 100mA

防拆输出：NC，接点DC28V 100mA

5.安装条件

1、应避免安装在户外、有宠物白勺地方、空调附近、热源附近、大阳直射的地方、转动的物体下面。

2、安装表面应坚固，且不振动.

3、将探测器安装在入侵者容易通过的地方。

6.安装步骤

• 1、逆时针方向旋转探测器前盖，将探测器打开

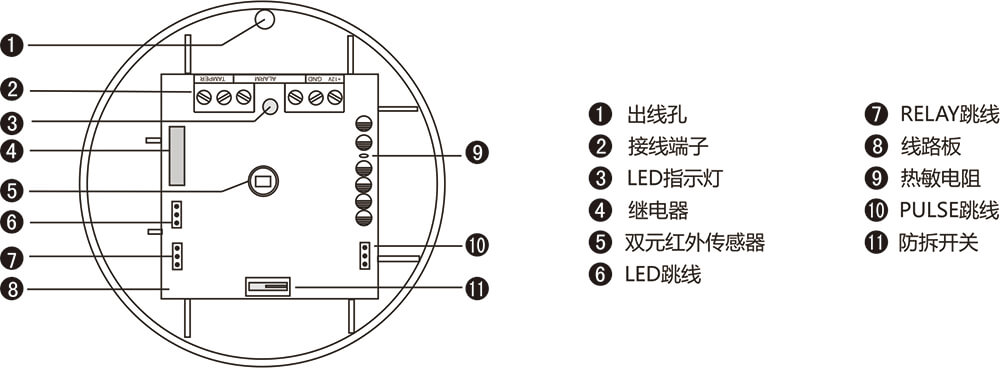

• 2、松开固定线路板的螺丝，移开线路板

• 3、在后盖走线槽上打出出线孔。

• 4,选择合适的高度安装后盖

• 5、用螺丝固定好线路板。

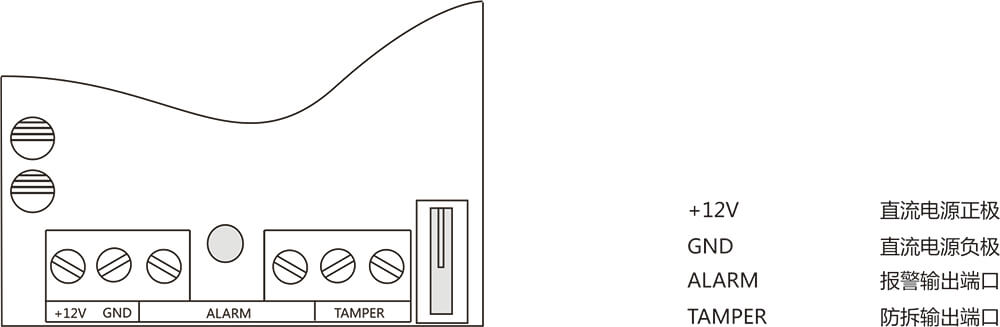

• 6、连接好接线端子(见接线示意图)

• 7、装好前盖。

7、产品的使用

8.操作说明

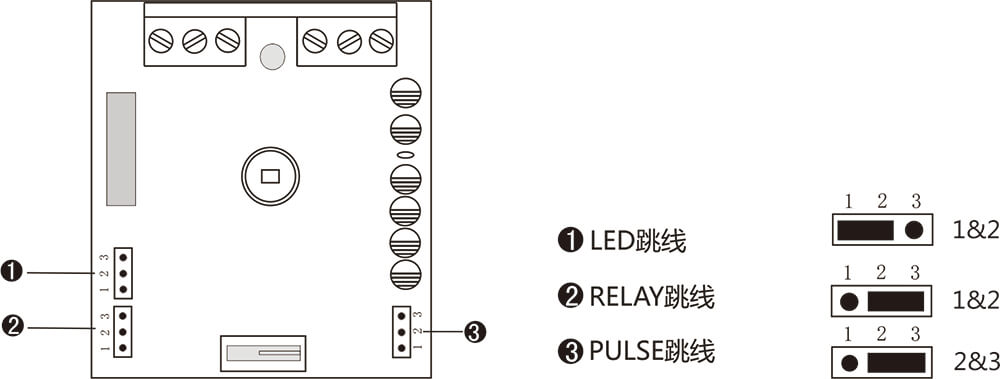

1、功能跳线设置

1),  PULSE跳线：脉冲调节跳线，通过调节脉冲计数可改变探测器的灵敏度和抗射频干扰能力。

选择1&2：为一级脉冲，探测灵敏度较高，有较好的抗射频千扰能力，适合一般的环境;

选择2&3：为二级脉冲，探测灵敏度高，抗射频干扰能力更强。适合射频干扰严重的环境;

断开：为三级脉冲，探测灵敏度偏低，具有极高的频干扰能力，适合射频干扰非常严重的环境

2)、RELAY跳线：NC/NO选择跳线，用于设置报警输出状态，可根据不同类型主机的规格要求选择不同的输出状态，

选择1&2：为NO(常开状态)，

选择2&3：为NC(常闭状态);

出厂设置为2&3，NC(常闭状态)。

3)、LED跳线：用于控制LED指示灯，不影响探测器正常工作

选择1&2：开启LED指示灯：

迭择2&3：关闭LED指示灯;

为了增强探测器的隐蔽性，测试完毕后可关闭LED指示灯

2、步行测试

接通12V直流电源，LED指示灯亮，探测器进入自检状态，自检时间约60秒，LED指示灯灭时表示探测器进入正常监测状态。测试者应在探测范围内与红外探测器安装的墙壁平行方向走动，探测器LED指示灯亮，表示探测器进入报警状态。

9.注意事项

1、请按说明书正确地安装和使用，不可触摸传感器表面，以免影响探测器灵敏度）如需清洁传感器，请断开电源后用软布沾少许酒精擦拭。

2、本产品可以减少事故的发生，但不能确保万无一失。为了您的安全，除了正确使用本产品，在日常生活中要提高警惕，加强安全预防意识。

3、为保证探测器能够正常的工作应保持探测器电源的正常工作，必须周期性地进行步行测试，建议每周一次。

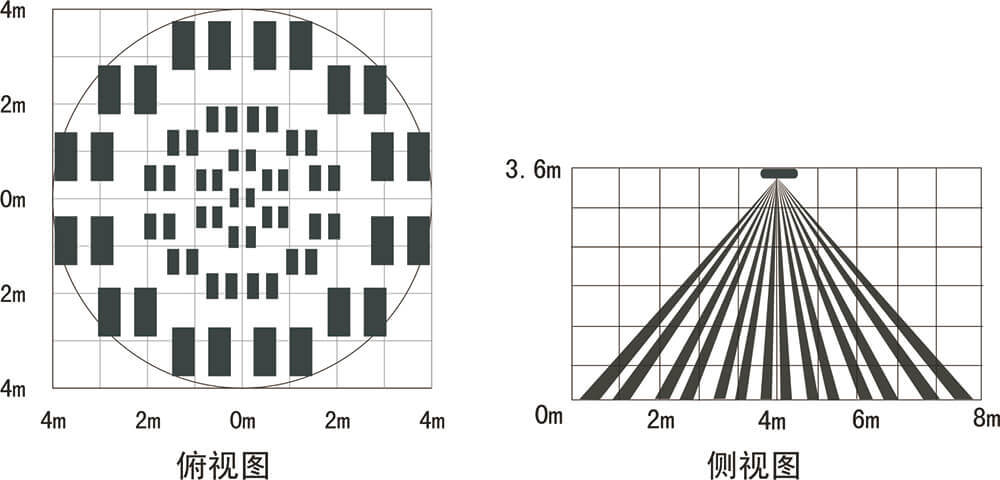

10、探测范围图
