ABE-I系列三光束无线对射使用说明书

2022.07.22

非常感谢您选购一体式三光束无线红外对射探测器,为了您的安全及产品操作的有效性,使用前请仔细读说明书并妥善保管,以备查阅。

注意

请对本产品定期进行清洁和检测,以便安全操作;如检测到任何故障,请联系我司对设备进行维修。

本产品属于入侵报警设备,正常使用中能在入侵发生时及时发出报警信号。但本产品不具备防窃或阻拦功能,我司对非法入侵造成的任何财产损失不承认法律责任。

一、产品特性

一体式无线设计,无需布线,安装简单,施工便捷;

低功耗设计,工作电流低至微安级,续航时间长,一节电池可用3年;

支持4段数字变频技术,避免红外对射在复杂条件下安装时相互干扰;(适用于长距离及堆叠安装环境);

报警灵敏度可调(50ms~700ms可调),可根据不同环境和场景的需求调整报警触发时间;

特定模式指示灯,光学校正简单准确;

支持红外信号二次处理功能(可媲美AGC功能),确保功率余度达90%以上,应对风、雨、霜、雪、雾、潮、太阳直射等恶劣天气游刃有余;

数字电路设计、MCU控制,有效减少误报、杜绝漏报;

支持低电提醒、支持防拆报警;

高度密封防水:IP65;

广角光学校准范围:水平360°(±180°),垂直180°(±90°)

独特的帽沿外伸结构设计,抗太阳光干扰能力强

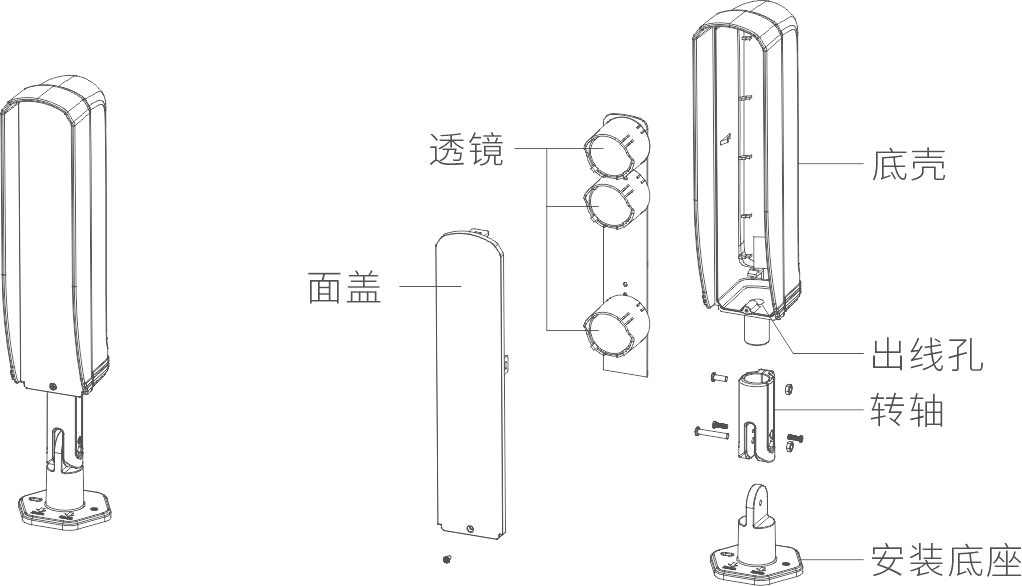

二、部件名称

ABE-I系列三光束无线对射使用说明书

三、安装注意事项

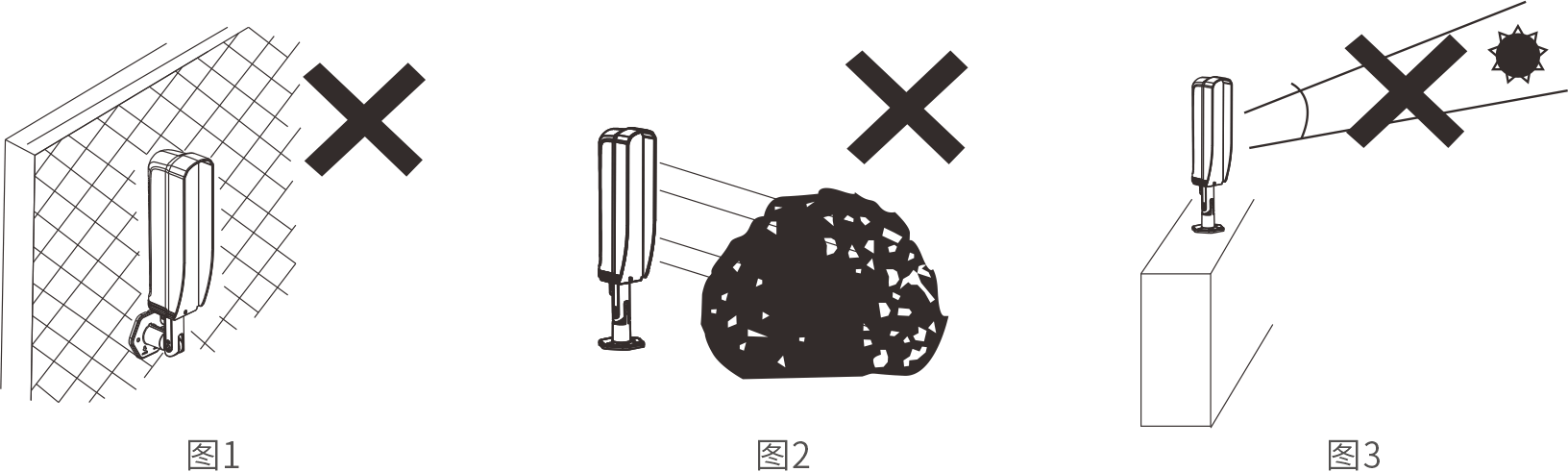

1、请避免在以下场合安装本探测器,以保证产品性能

(1)基础不稳定,安装表面不结实,如图1;

(2)可能存在障碍物阻断射束,如图2;

(3)存在灯光或阳光直射的地方(光线直射产品可能损坏内部光学装置),如图3;

ABE-I系列三光束无线对射使用说明书

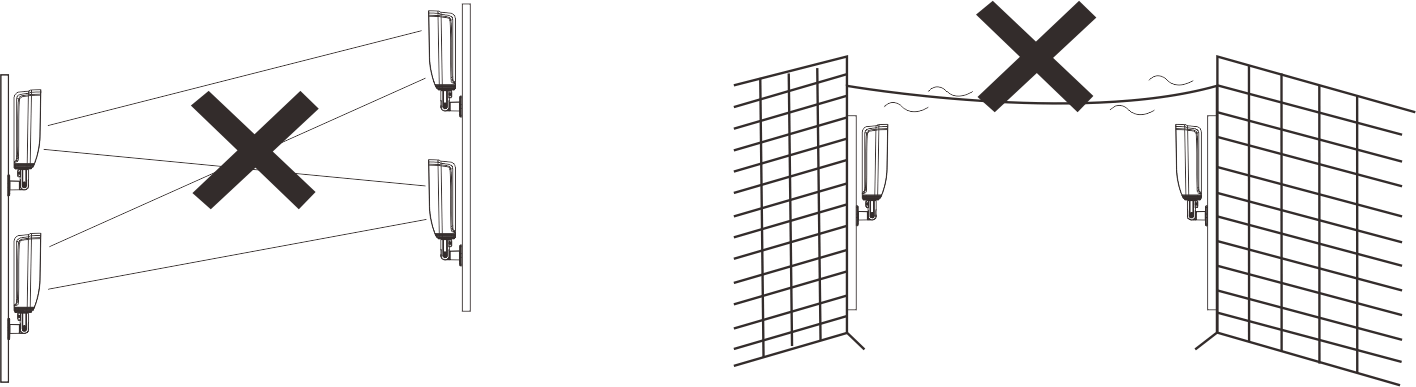

(4)需避免其它探测器的红外射束进入接收器,如图4;

(5)需避免空中架线,如图5。

ABE-I系列三光束无线对射使用说明书

2、常规安装

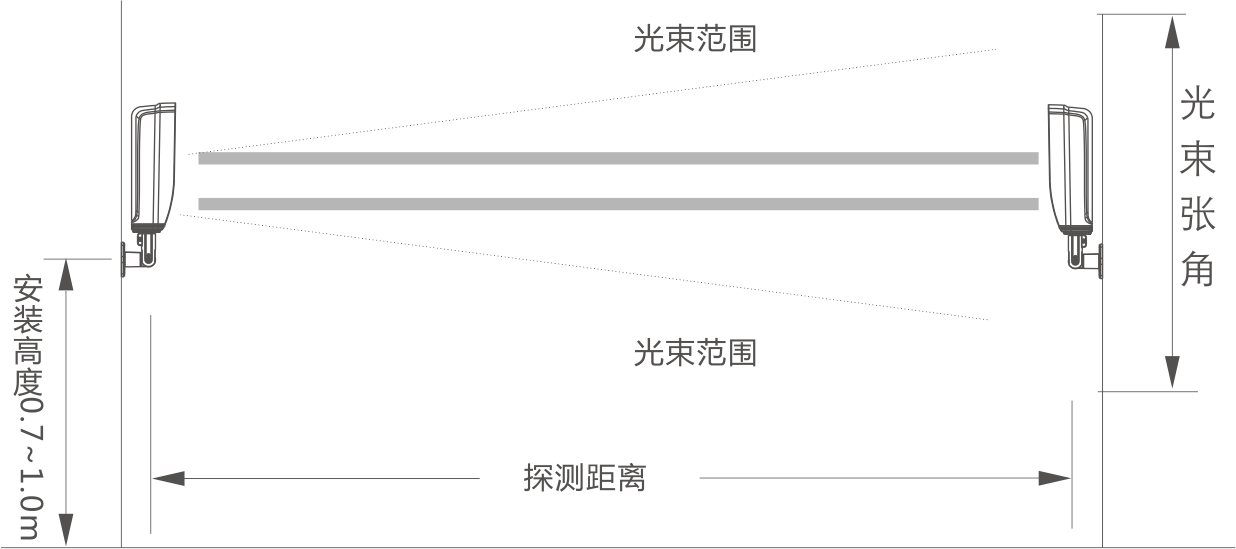

安装高度

ABE-I系列三光束无线对射使用说明书

校正角度:水平360°(±180°),垂直:180°(±90°)

ABE-I系列三光束无线对射使用说明书

四、安装方法

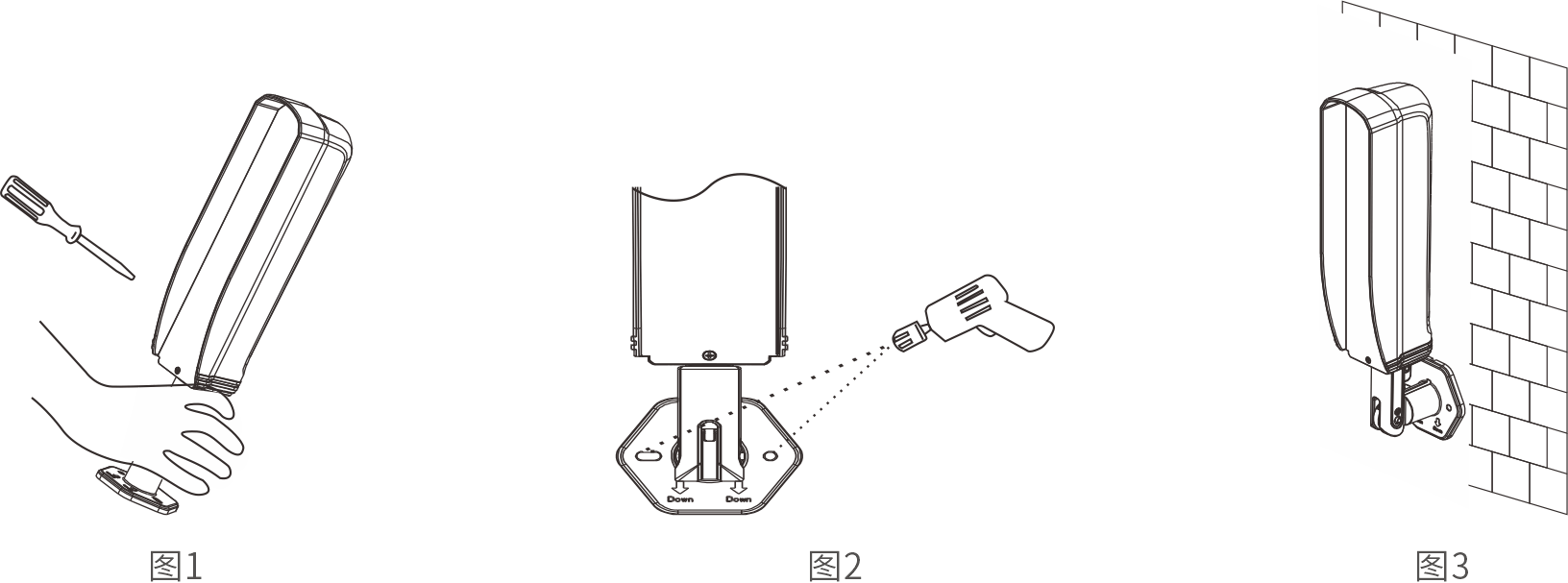

(1)松开锁盖螺丝并卸下前盖,如图1;

(2)在目标墙上,按底座孔位打2个安装孔,如图2;

(3)将膨胀管打入两个安装孔内并安装附带螺丝使其固定,如图3;

ABE-I系列三光束无线对射使用说明书

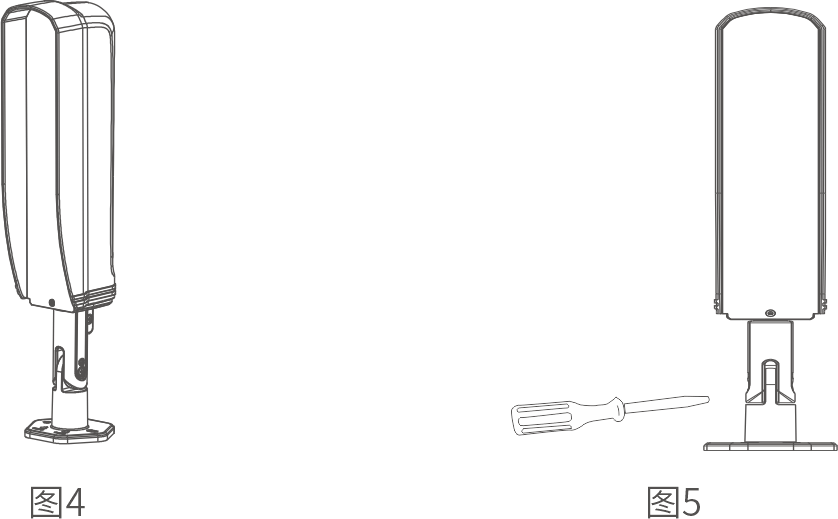

(4)端口连接并射束校正(详情请参考光轴较正),如图4;

(5)检查操作,最后装回前盖并拧紧锁盖螺丝,如图5;

ABE-I系列三光束无线对射使用说明书

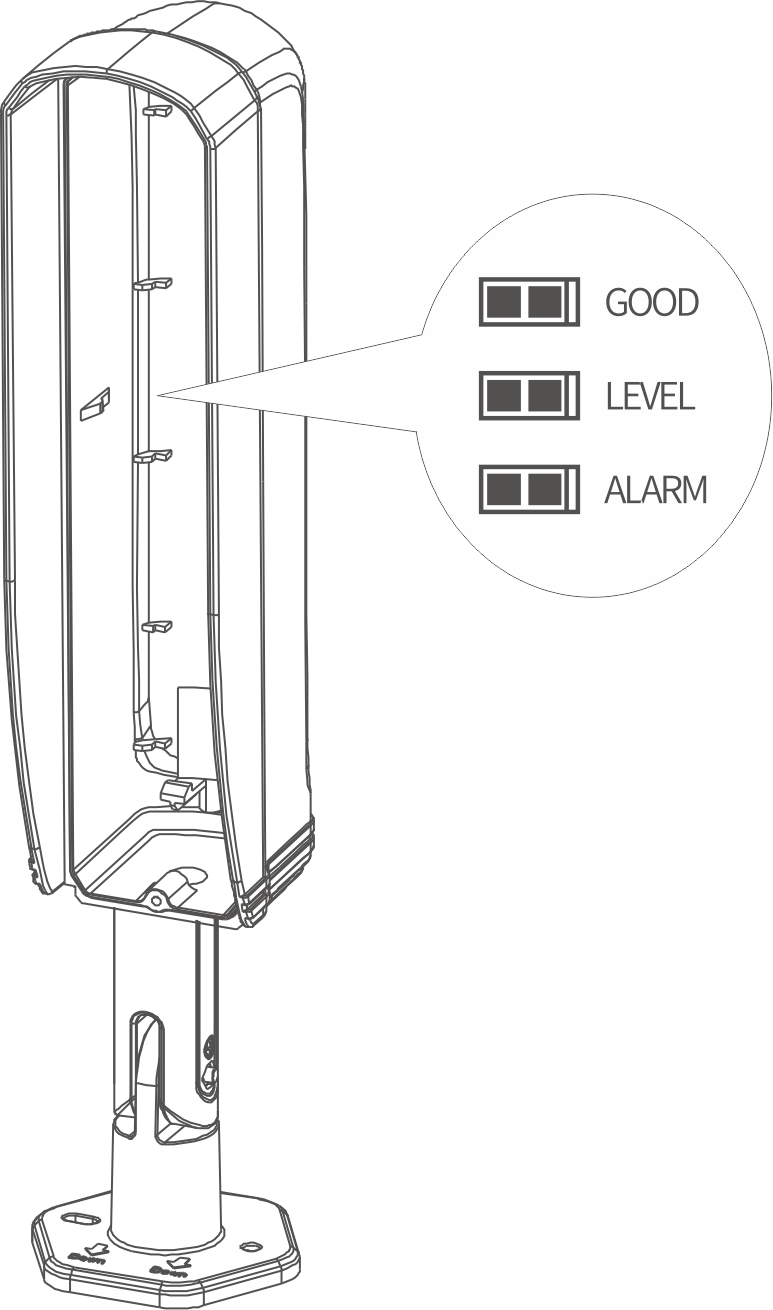

五、拨码开关功能及指示灯说明

ABE-I系列三光束无线对射使用说明书

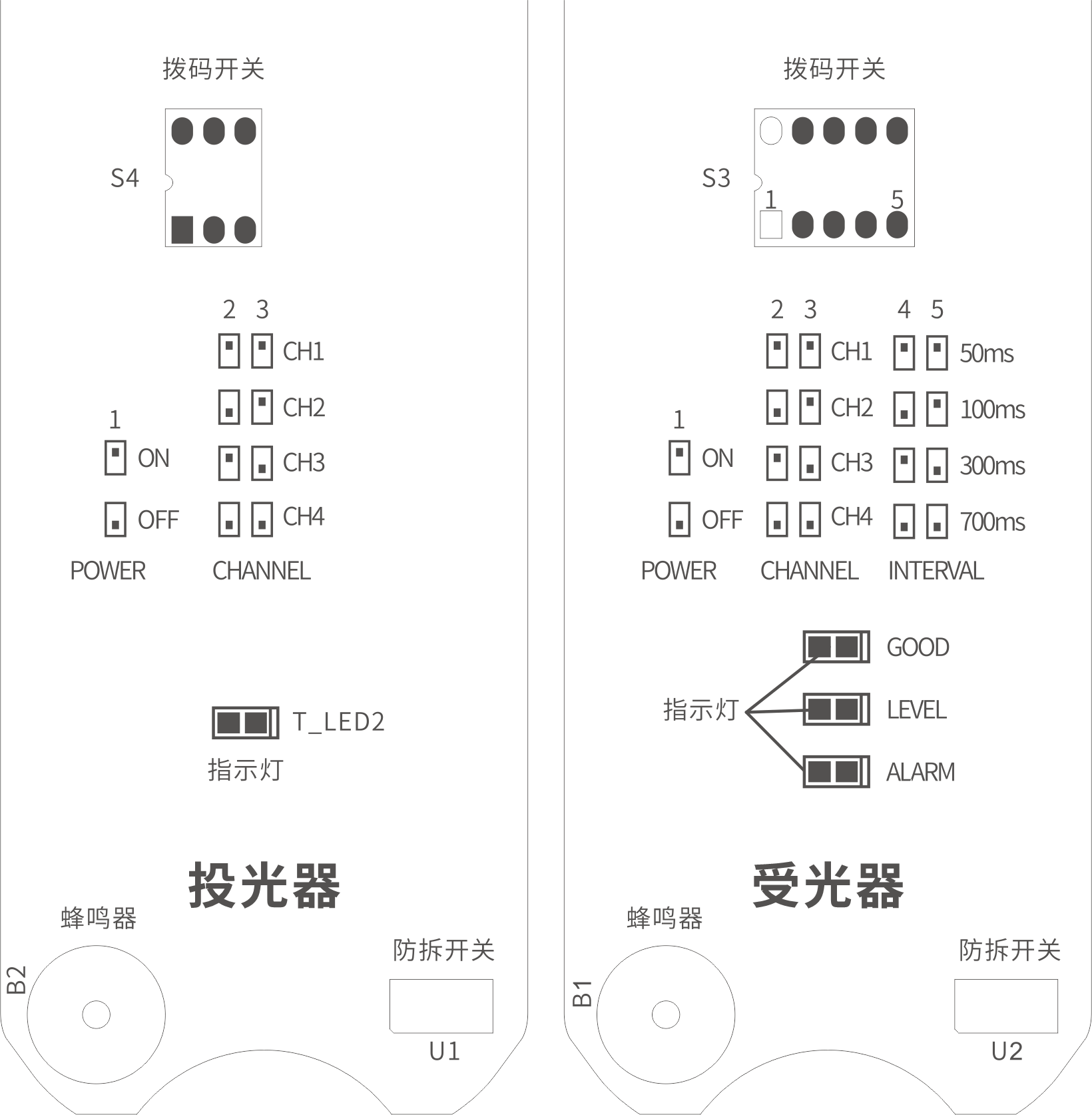

1、电源开关(投、受) :拨码1

2、频率设置(投、受):拨码2、3

设置光束频率时,同一对红射投光器、受光器拨码必须一致(在同一直线上或同一个面安装有两对或两对以上对射时,建议相邻两对对射设置为不同频率,杜绝相互窜光干扰)。

3、灵敏度调节(受):拨码4、5

灵敏度即红外射束被遮断多长时间,会触发报警。在50-700ms范围内可调。此功能允许您将装置的灵敏度调节至与现场环境相适应。根据探测器探测到物体的速度来调节射束切断时间;对于鸟雀或树叶等可能偶然地切断红外射束的情况,可以设置较长的切断时间;调节完切断时间后,请验证。

4、信号强度指示灯(受):

报警指示灯(ALARM):报警时或信号弱时该红色指示灯点亮。

信号中等指示灯 (LEVEL):设置为熄灭、慢闪、快闪、常亮四种状态,当接收器接收红外信号从无到有,信号强度由弱变强,LEVEL蓝色指示灯以这四种层次感的亮灭方式来表示红外信号强度;

信号好指示灯(GOOD):设置为熄灭、慢闪、快闪、常亮四种状态,当红外信号达到一定强度,蓝色(LEVEL)指示灯熄灭,绿色(GOOD)指示灯进入慢闪状态,信号强度越强,绿色(GOOD)指示灯闪得越快,直至信号强度最佳,绿色(GOOD)指示灯常亮。

5、电源指示灯(T_LED2)(投):上电后,绿色指示灯点会闪亮3次,然后熄灭。

注意:在上电10分内,或防拆被触发后10分钟内为光轴校正模式,这10分钟内这3个指示灯才会亮,10分钟后进入正常工作模式,所有的信号指示灯都会灭,想要这些指示灯正再次亮起可通来触发受光器的防拆报警或重新断电上电来实现。

6、防拆开关(投、受)

把面盖盖上3秒以上再把面盖拿开则触了一次防拆报警,防拆报警时蜂鸣器会响3声

六、光轴校正

ABE-I系列三光束无线对射使用说明书

1、打开投光器和受光器的电源开关。

2、设置红外射束频率,必须使发射器与接收器的频率保持一致。如发射器频率拨码在频段1上,接收器的拨码也必须在频段1上。

3、转动投光器、受光器转轴,校正红外射束方向,当信号强度蓝色(LEVEL)指示灯,由慢闪变为快闪状态,表明光轴对准精度越高,直至灯为常亮状态。继续调整,蓝色指示灯熄灭,绿色(GOOD)指示灯从慢闪变为快闪,直至绿灯为常亮状态,即为信号强度最佳(假如从通电10分钟后还没完成光轴校正,但是受光器已经进入正常工作模式,所有的指示灯都灭了,可通过触发一次受光器的防拆报警或断电后再上电的方式使它再次进入光轴校正模式,然后继续进行光轴校正,直至完成)。

4、完成光轴校正以后,轻轻地把上下和左右的方向锁定螺丝锁紧,防止光轴方向转动。

5、再次检查接收到的信号强度是不是最佳状态,如果不是则可能在锁紧方向时动到光轴方向了,需重新校正,直到校正好为止,然把轻轻地把面盖盖上,锁上螺丝。

6、检查遮挡报警,在投光器和受光器之间把光轴完全遮挡则红外对射发送无线报警信号出来,并且蜂鸣器会响一声(报警周期为6秒,即第一次遮挡和第二次遮挡的时间间隔少至6秒以上)。

七、对码说明

在无线对射正常工作时(报警周期6s内未被触发),遮挡无线对射触发报警,投光器会发射无线信号,此时,处于对码或学习状态的上位机(如报警主机)可接收并识别此设备,完成对码添加。具体操作请参阅上位机使用说明。

八、故障处理

ABE-I系列三光束无线对射使用说明书

备注:如果根据以上方式检查及修正后,故障仍无法排除,请联系我司售后服务人员或当地经销商

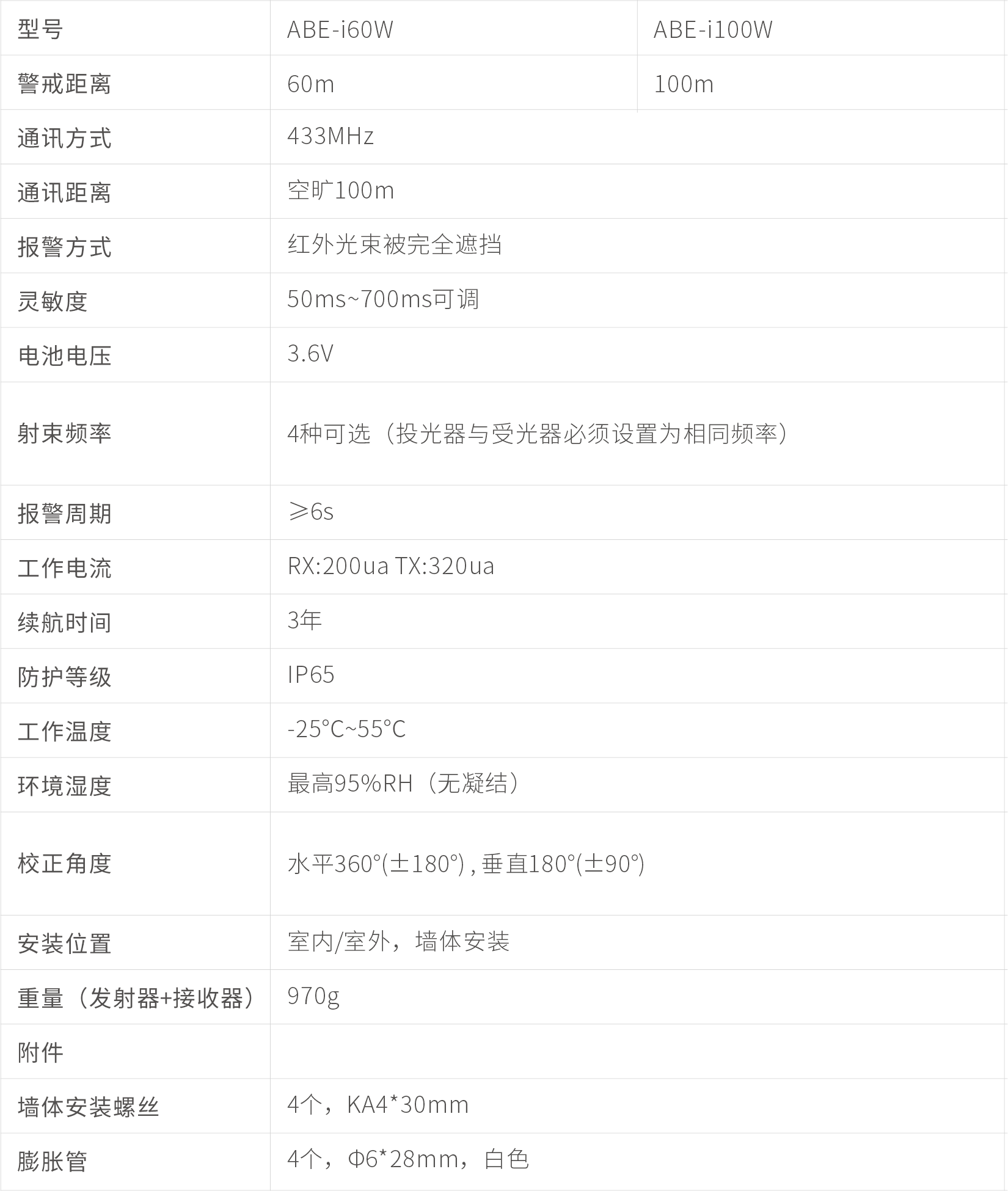

九、规格参数

ABE-I系列三光束无线对射使用说明书

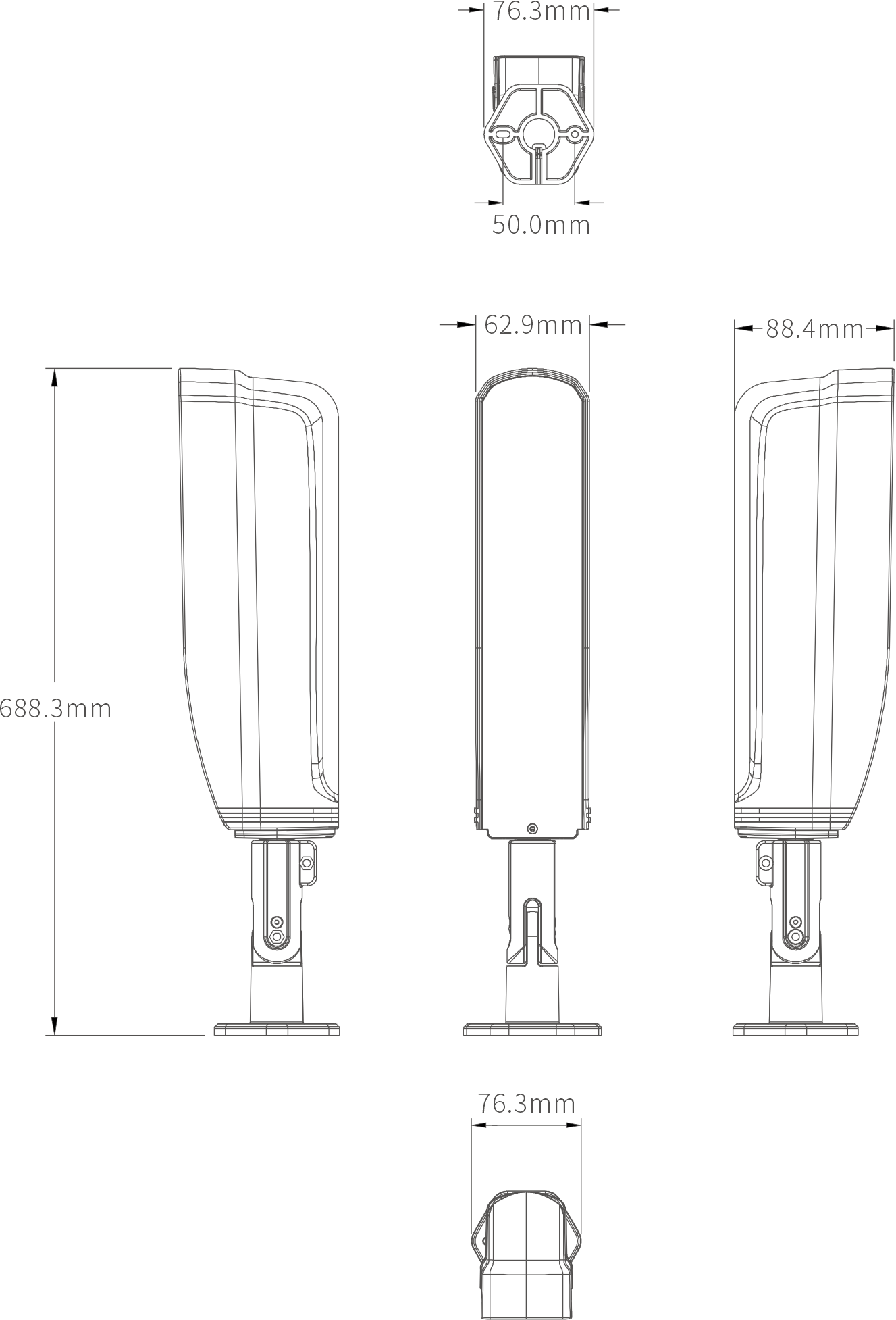

十、外观尺寸
