ABH系列四光束红外对射使用说明书

非常感谢您选购此四光束主动红外对射探测器，为了您的安全及产品操作的有效性，使用前请仔细阅读说明请妥善保管，以备查阅。

警告

为避免电击的危睑，切勿以湿手触摸本产品的主体，如果本产品被淋湿.也不要触摸。

切勿尝试拆卸或修改本产品，这样将增加本产品损坏的风险。

切勿将端口与超过技术规格参数的电压或电流相连，那样榕增加本产品损坏的风险。

注意

请避免水直接从支架流到或洒到本产品上，那样将增加损坏本产品的风险。

请对本产品定期进行清洁和检查，以便安全操作；如检测到任何故障，请联系当地拱应商对设备讲行维修。

本产品不是防窃设备，我们对窃贼入侵造成的任何财产损失不承担任何法律责任。

一、产品特性

4段变颊技术，适用于长距离及堆叠安装环境，彻底解决了红外对射在复杂条件下安装时相互干扰的行业难题。

双数码管精准显示信号强度，有利于对微小信号的捕捉和显示，并且可以防止大信号过快显示饱和，调试直观、方便。

报警触发时间可调（50ms、100ms、300ms及700ms），可根据不同环境和场员的需求调整报警触发时间。

智能加热处理，有效除霜除冰，适应各种极限温度环境，从而使对射的应用变得更加的广泛。

红外信号二次处技术(可媲美AGC功能)，确保功率余度达90%以上，应对风、雨、箱、雪、雾、潮、太阳直射等恶劣天气更加游刃有余。

“与”、“或“技术设计，能满足更多特殊应用。

纯正数字CPU控制电路，通过CPU控制发射与接收，大功率红外发射、接收对管低功耗数字变频处理技术、减少误报、仕绝漏报。

辅助光校准方法使红外对射光束校准由传统的‘碰机率式’的发射器和接收器双向校准，变为有迹可循的单向校准，使红外对射光束校准效率更高效。

宽电压设计，真正解决线路降压问题，供电电压值在DC9～30V/AC9～20V之间，便于集中供电。

多种应用C型继电器渝出。

防拆开关，外壳移去时打开。

高度密封防水：IP65。

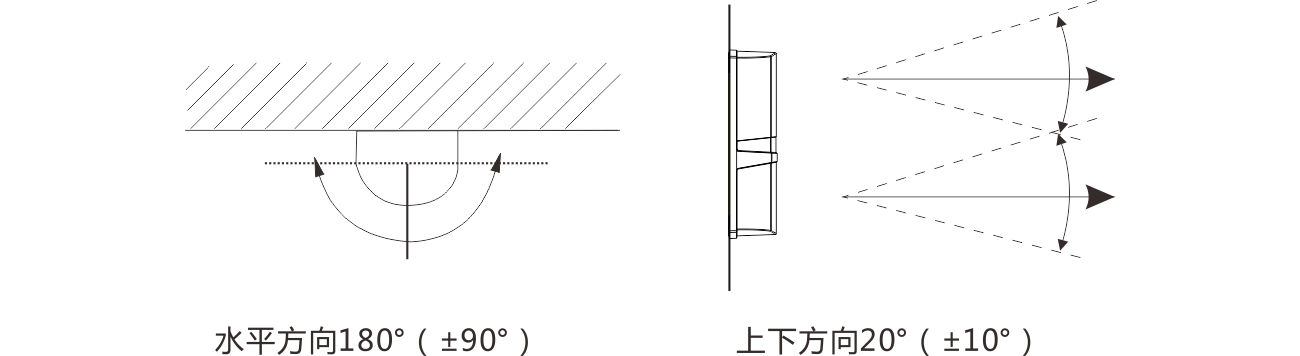

广角光学校准范围：水平±90°，垂直±10°。

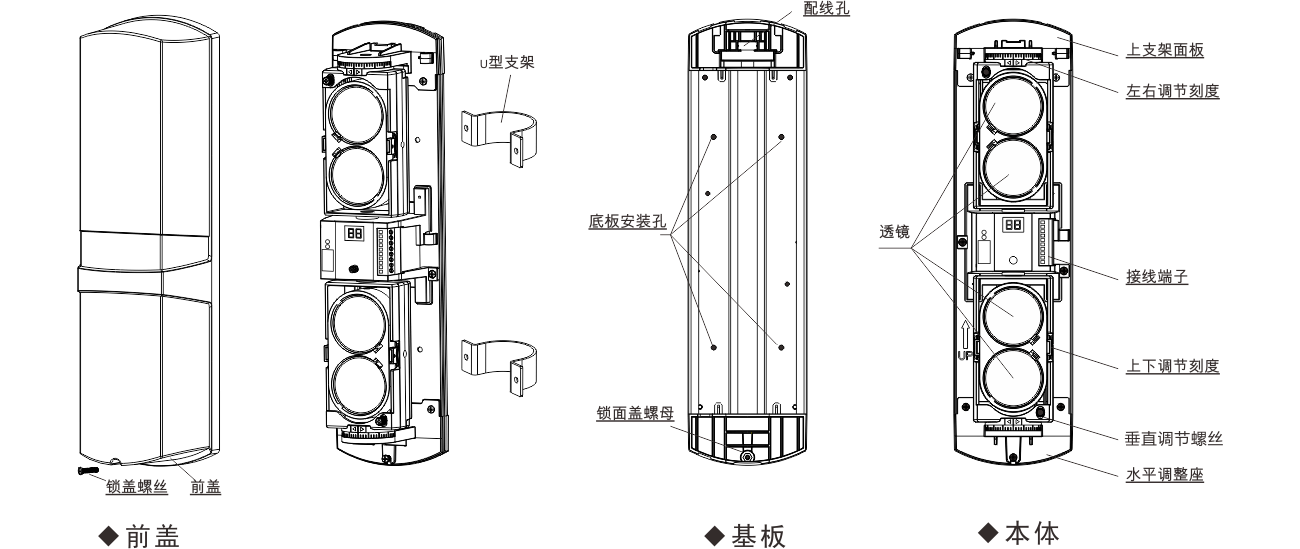

二、认识对射

三、安装注意事项

1、请避免在以下场合安装本探测器，以保证产品性能

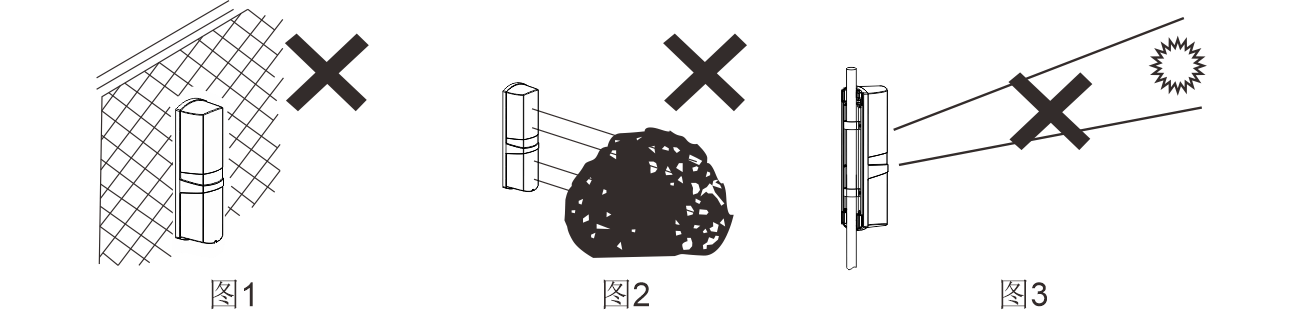

（1）安装基础不稳定，安装表面不结实，如图1

（2）安装在能阻断射束的地方，例如能被风移动的植物或晾晒的衣服附近，如图2

（3）安装在灯光或阳光直射的地方，需防止其光线直射产品内部光学装置，如图3

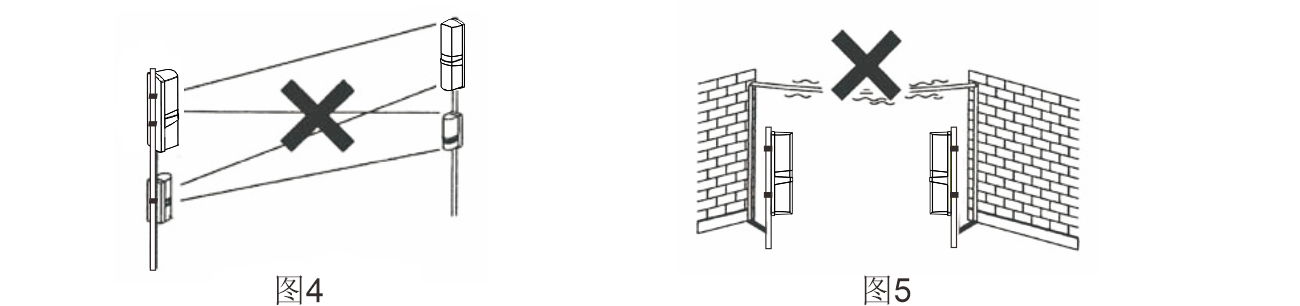

（4）需避免其它探测器的红外射束进入接收器，如图4

（5）需避免空中架线，如图5

2、常规安装

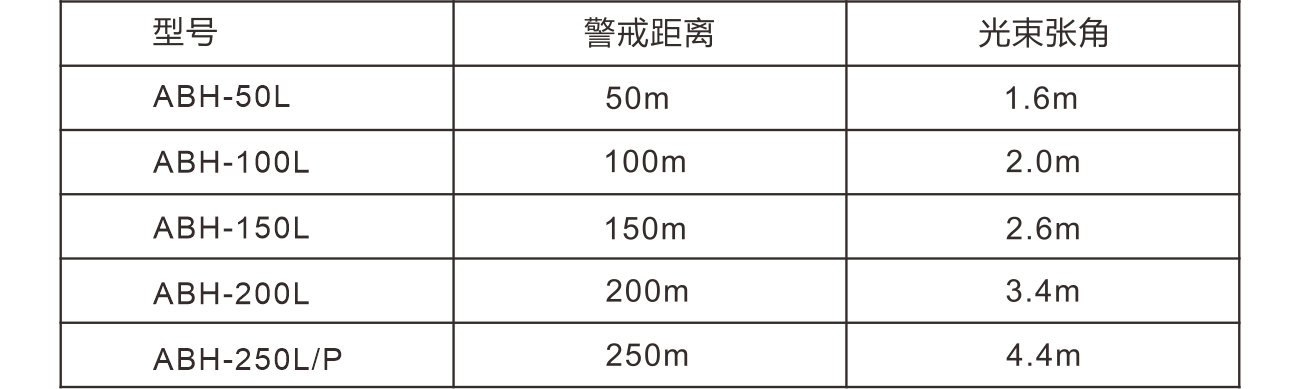

警戒距离

安装高度

校正角度

四、安装方法

1、墙体安装

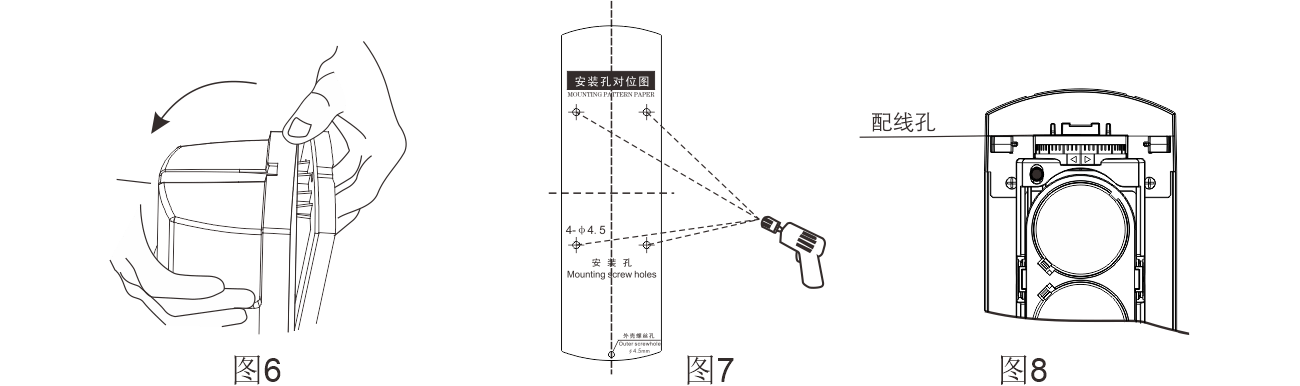

（1）松开锁盖螺丝并卸下前盖，如图6

（2）将附带的安装孔对位图纸粘贴在目标墙上，按其孔位打2个安装孔，如图7

（3）穿线:取出海棉塞，将预埋线从安装孔内穿出，适当留取约10cm线长以备接线再把海绵塞塞入原位，如图8

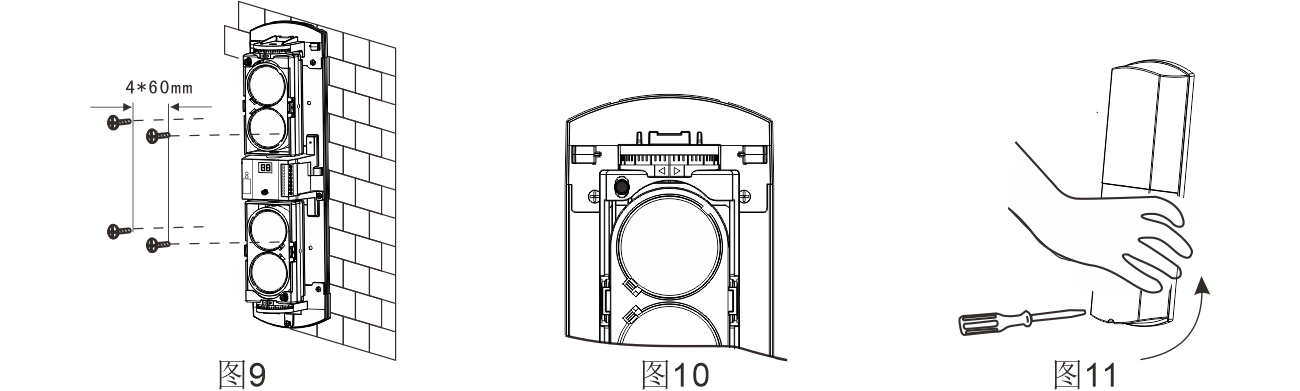

（4）将膨胀管砸入两个安装孔内并安装附带螺丝使其固定，如图9

（5）端口连接并射束校正（详情请参考光轴较正），如图10

（6）检查操作，最后装回前盖并拧紧锁盖螺丝，如图11

2、杆柱安装方式

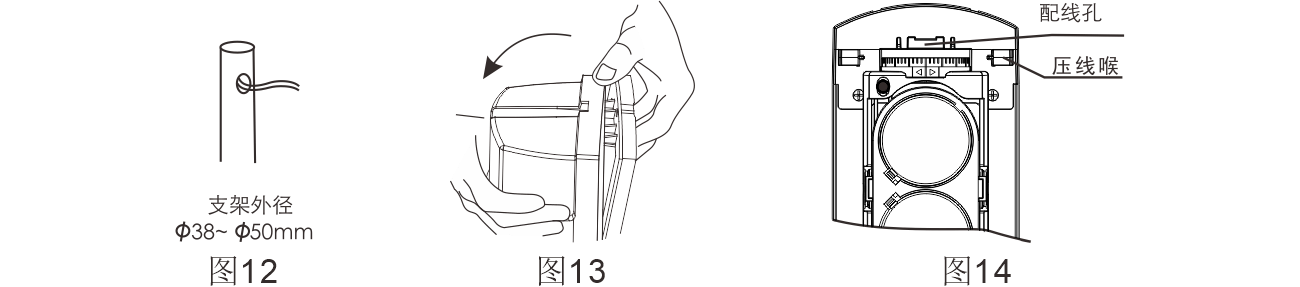

（1）在支架上开好引线孔并引出电缆线，如图12

（2）取下外罩，如图13

（3）穿线:取出海棉塞将预埋线从安装孔内穿出，适当留取约10cm线长以备接线，再把海绵塞塞入原位，如图14

（4）将本体固定在支架上，如图15

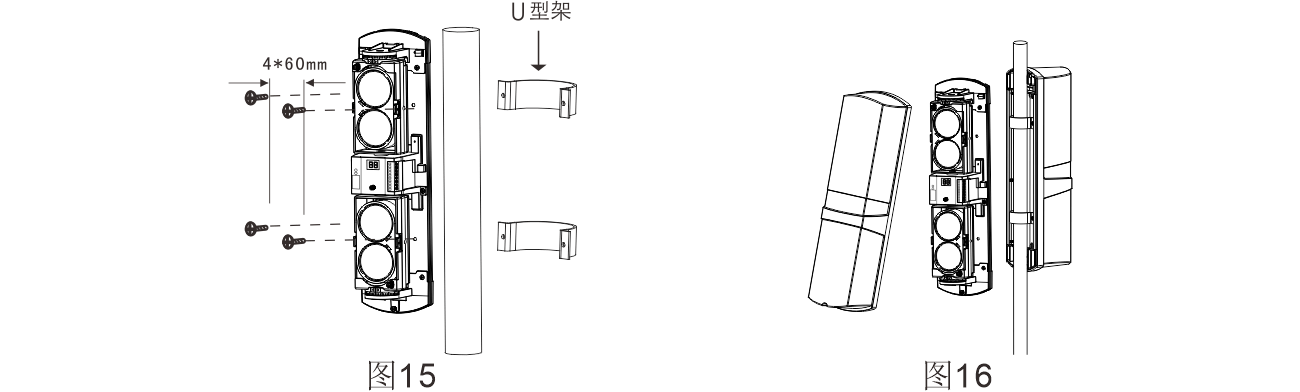

（5）背对背安装示意图;结尾工作请参考墙体安装第5、6步，如图16

五、端子连接

警告：安装时，请勿将超过规格参数的电压或电流与端口相连接，这样会导致装置损坏或失火!

发射器

1、电源输入DC9～30V/AC9～20V。

2、加热器需选购，出厂标配中无加热器。

3、防拆开关独立于其他电路，常闭输出； 当外壳被移去时，防拆端口为断开；当盖上外壳时，防拆端口为闭合。

接收器

1、电源输入DC9～30V/AC9～20V。

2、加热器需选购，出厂标配中无加热器。

3、防拆开关独立于其他电路，常闭输出；   当外壳被移去时，防拆端口为断开；当盖上外壳时，防拆端口为闭合。

4、继电器输出常闭常开可选，接点1C DC30V 1.0Amax

六、接线示例

接线示例一：1组安装：发射器与接收器电源并接在一起，使用开关电源供电，报警输出端使用常闭，如下图：

接线示例二：2组堆叠串接安装：发射器与接收器电源并接在一起，使用开关电源供电，报警输出端使用常闭且串接在一起，如下图：

注意

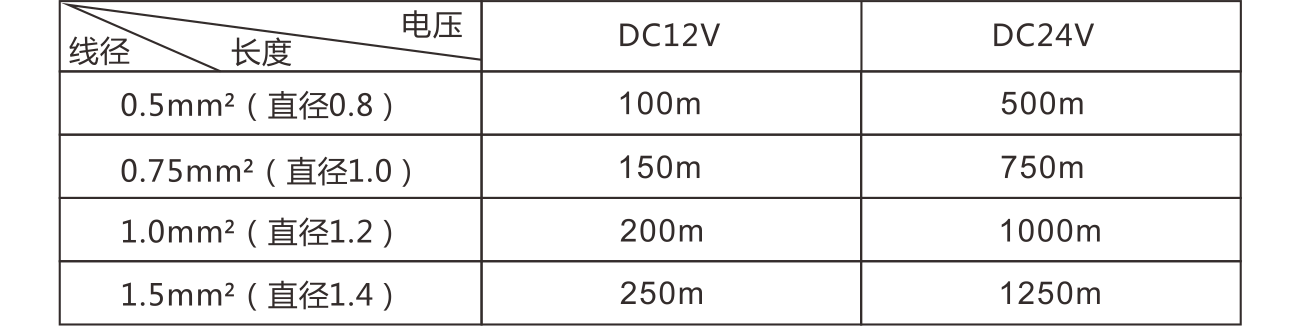

1、供电电源与探测器之间的接线距离不应超过下表所示的长度；

2、当连接多个探测器时，所需线长为所列长度除以相应台数；

3、切勿将端口连接超过技术参数的电压相连,这样会烧坏设备并可能引起火灾；

七、拨码开关功能及指示灯说明

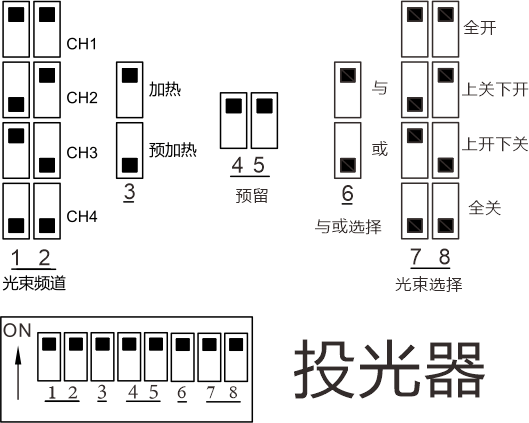

投光器拔码开关说明

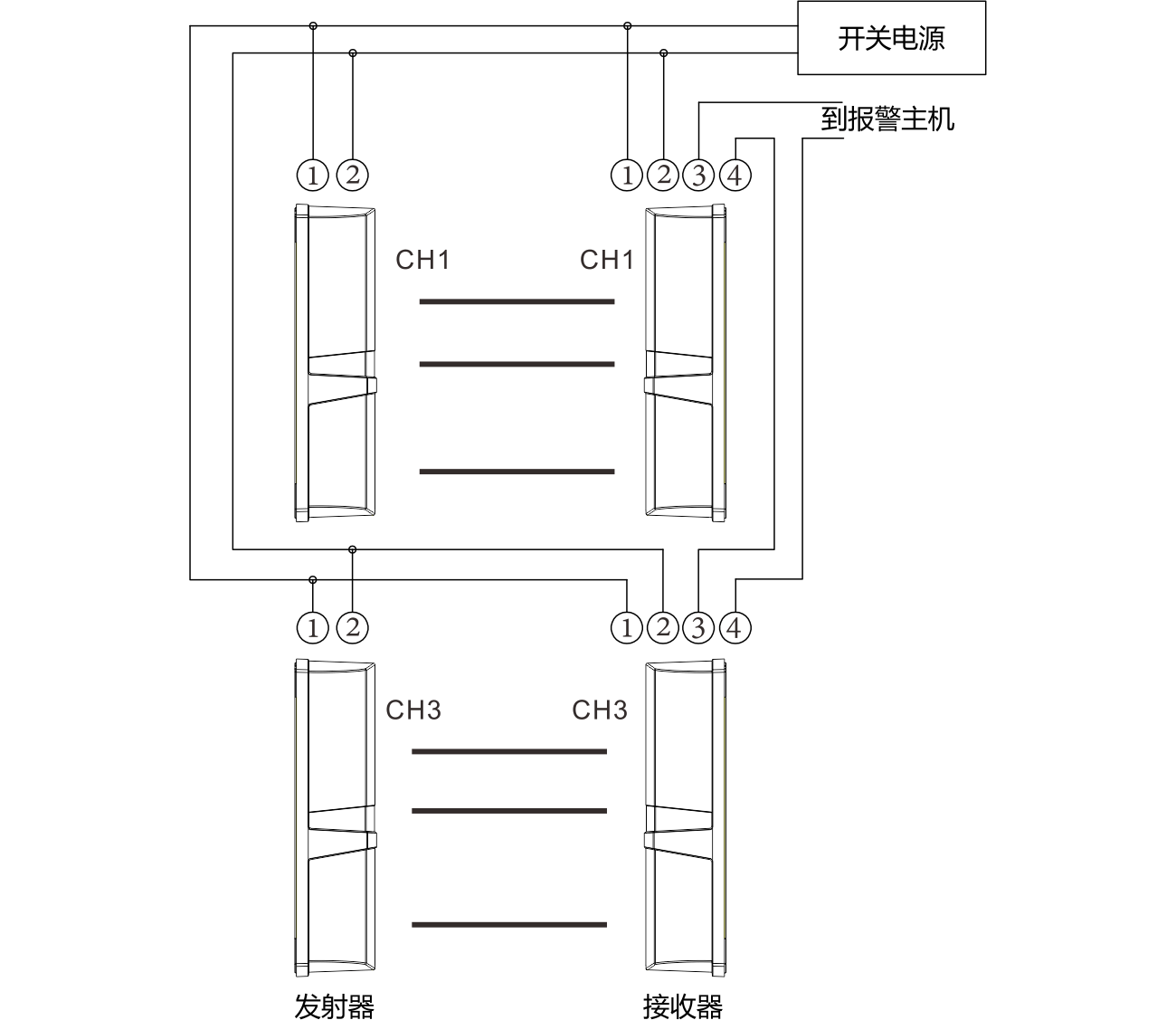

1、1和2两位拨码开关，设置光束频率，必须跟受光器的1和2两位拨码开关设置相同(在同一直线或同一平面安装有两对或两对以上对射时,建议相邻两对对射设置为不同频率,杜绝相互串光干扰)

2、预加热功能用于客户调试加热器是否能正常启动。拨码设置为加热功能，投光器智能检测环境温度，根据当前温度来判断是否启动加热器。如客户选购了加热器，现场安装的工作人员在调试完成之后，必须将拨码设置为加热功能。

3、投光器4和5两位拨码开关不需要设置，作为预留备用。

4、6拨码开关为“与”、“或”模式设置。设置为“与”模式，即四光束同时遮断报警；设置为“或”模式，即上、下两光束单独遮断报警。

5、7和8两位拨码开关为光束选择设置，4种模式可切换。“全开”表示上、下两光束全开启；“上关下开”表示上两光束关闭，下两光束开启；“上开下关”表示上两光束开启，下两光束关闭；“全关”表示上、下两光束全关闭。

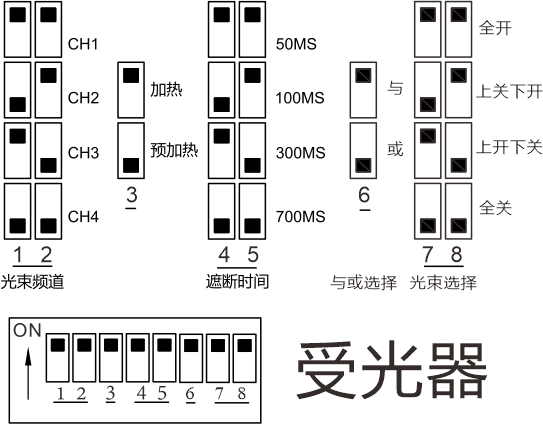

受光器拔码开关说明

1、1和2两位拨码开关，设置光束频率，必须跟投光器的1和2两位拨码开关设置相同(在同一直线或同一平面安装有两对或两对以上对射时,建议相邻两对对射设置为不同频率,杜绝相互串光干扰)

2、预加热功能用于客户调试加热器是否能正常启动。拨码设置为加热功能，投光器智能检测环境温度，根据当前温度来判断是否启动加热器。如客户选购了加热器，现场安装的工作人员在调试完成之后，必须将拨码设置为加热功能。

3、4和5两位拨码开关,设置遮断时间,可根据实际使用场所进行设置

4、6拨码开关为“与”、“或”模式设置。设置为“与”模式，即四光束同时遮断报警；设置为“或”模式，即上、下两光束单独遮断报警；。

5、7和8两位拨码开关为光束选择设置，4种模式可切换。“全开”表示上、下两光束全开启；“上关下开”表示上两光束关闭，下两光束开启；“上开下关”表示上两光束开启，下两光束关闭；“全关”表示上、下两光束全关闭。

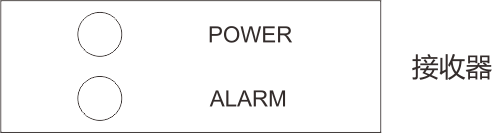

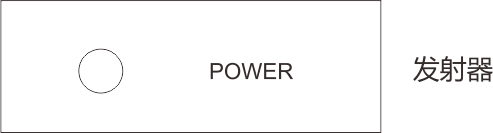

指示灯说明

电源指示灯亮（绿灯）

发射管，接收器通电，电源（POWER）指示灯亮，约30分钟后，可自动熄灭，不影响其功能；若触发报警，接收器电源指示灯再次点亮。

报警指示灯（红灯）

不报警时，报警（ALARM）警示灯亮，不报警时，该指示灯熄灭。

八、光轴矫正

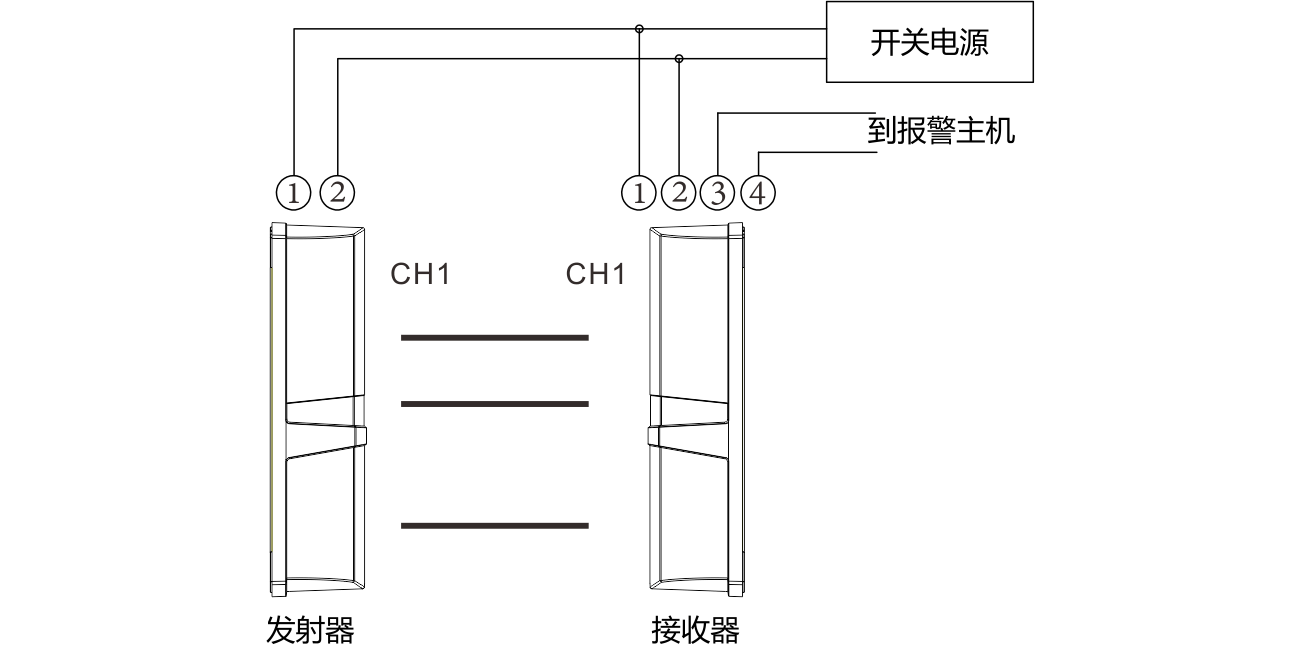

1、调整光束频道拨码开关，必须使投光器与受光器的频率保持一致。如投光器频率为CH1，受光器的频率也必须为CH1。

2、首先投、受光器的与或选择拨码开关设置为"与"模式，光束选择拨码开关设置为“上关下开”模式，调整下两光束的垂直调节螺丝及左右调节器,使两端尽量对正。

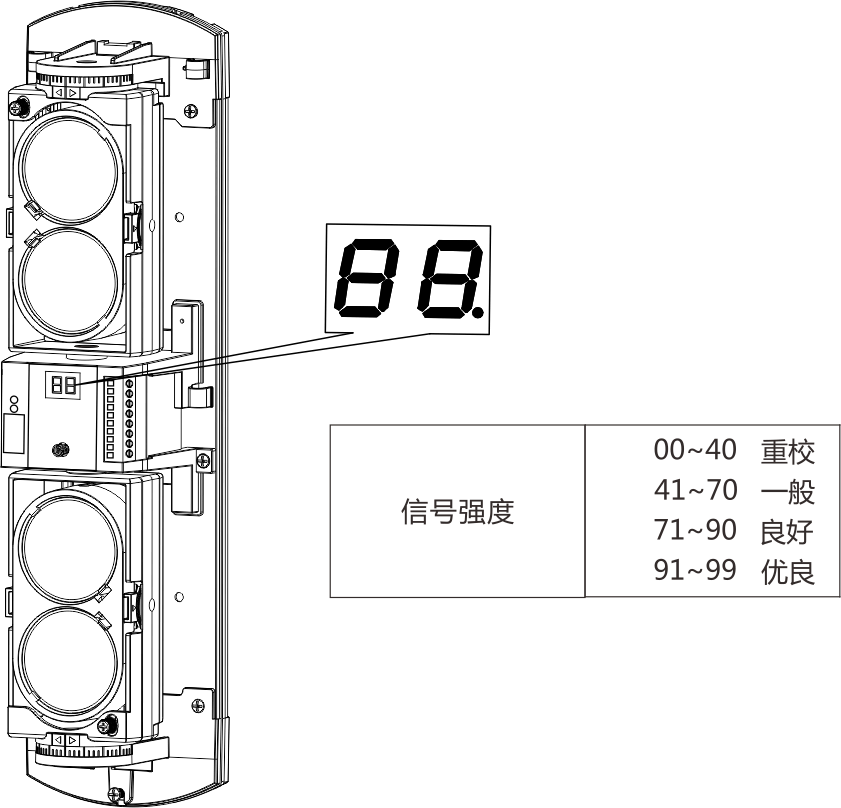

3、调整下两光束的垂直调节螺丝及左右调节器，此时数码管显示下两光束红外信号强度，数码管读数在0~99之间变化。0表示无信号，当信号强度值小于20时，处于报警状态，受光器继电器报警输出，报警指示灯点亮。光轴校正时，调至数码管显示为99，即投、受光器的下两光束红外信号强度调至最佳状态。此时下两光束校正完成。

4、再将投、受光器的光束选择拨码开关设置为“上开下关”模式，调节上两光束红外信号强度为最佳状态，数码管显示为99，完成上两光束的校正。

5、最后将投、受光器的与或选择拨码开关设置为"与"模式，光束选择拨码开关设置为“全开”模式，完成校对。

6、完成以上步骤后，一定要执行步测，并确认报警状态正常。如不能校对，请重复以上操作步骤，若反复操作均不能校对成功，请参照故障处理。

九、步测

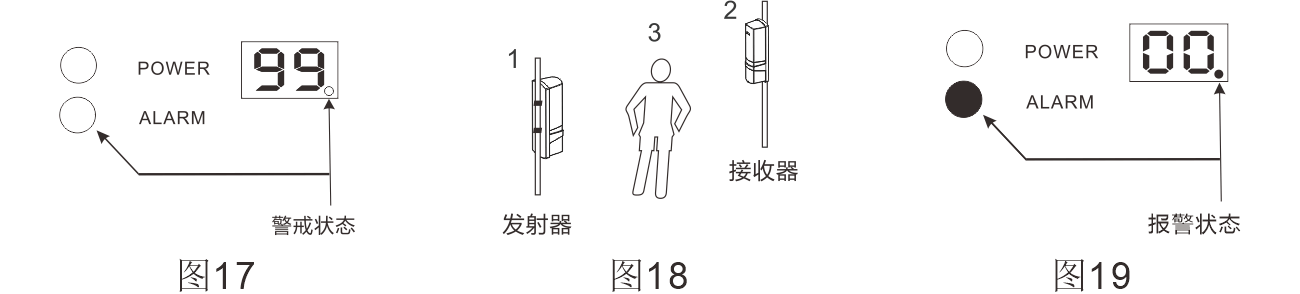

1、请确定报警LED灭灯及低位数码管小数点灭，如果在射束没有被阻挡时仍亮起，请重新执行光学校正,如图17

2、请在以下3点进行步测（阻挡红外射束），如图18：

1)、在发射器前阻挡红外射束；

2)、在接收器前阻挡红外射束；

3)、在发射器与接收器的中间位置阻挡红外射束；

3、请当射束被阻挡时（报警状态）LED灯亮起及低位数码管小数点亮，则表示安装成功，如图19。

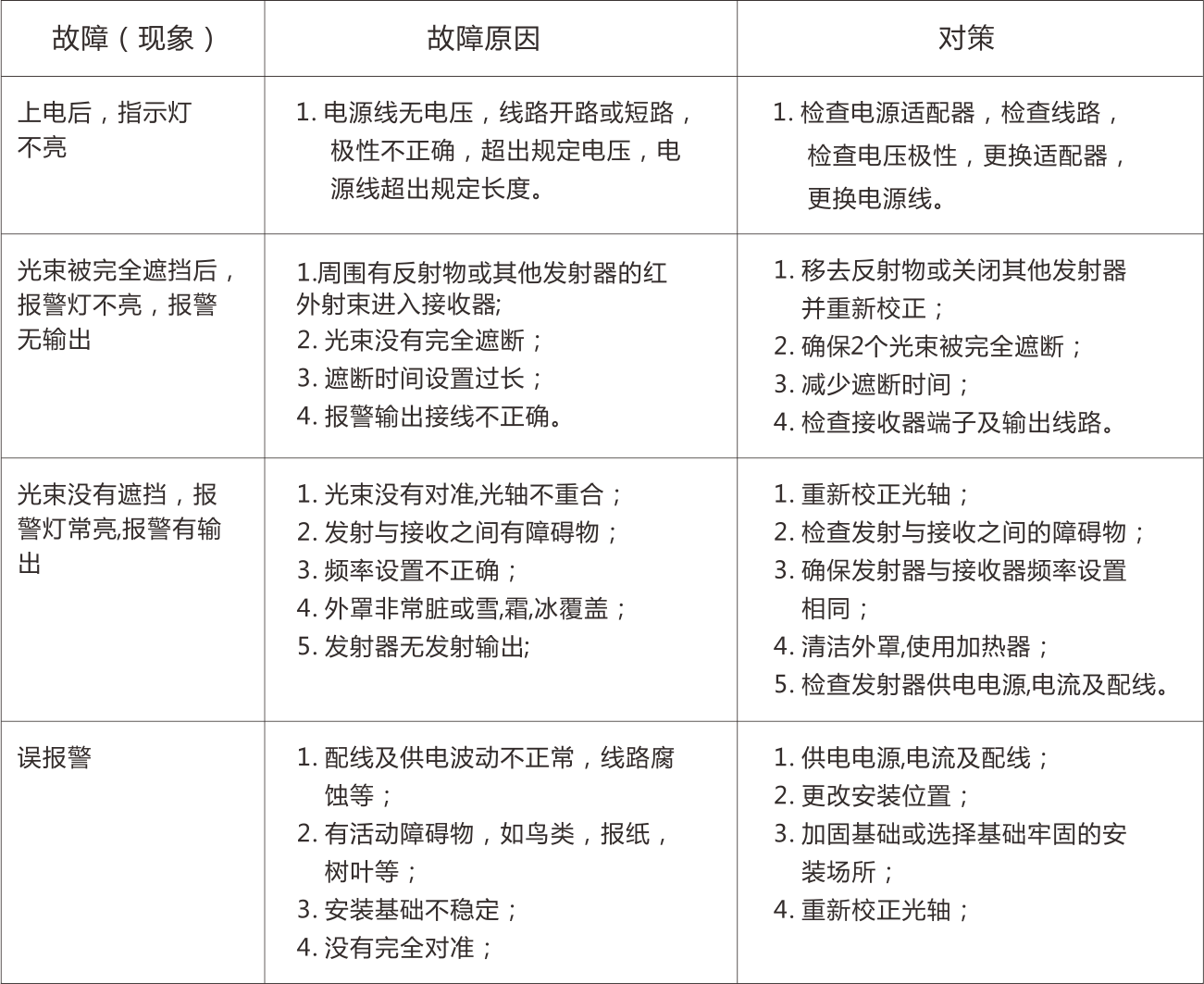

十、故障处理

备注：如果根据以上方式检查及修正后，故障仍无法排除，请联系我司售后服务人员或当地经销商

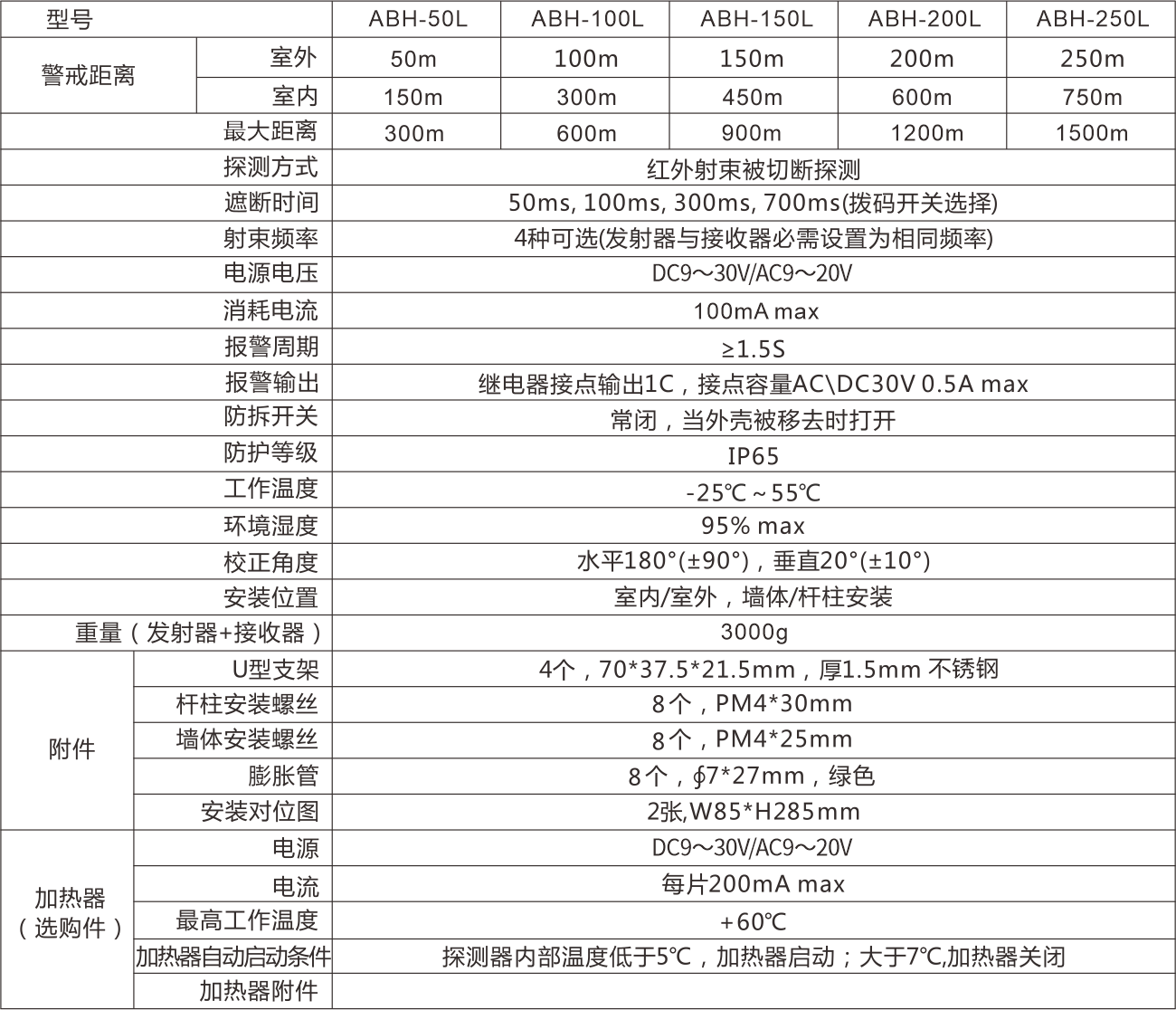

十一、规格参数

当环境温度低于-20℃时，请使用选购件‘加热器”加热器两端的引线无极性要求。

十二、外观尺寸
