一体式红外对射使用说明书

非常感谢您选购此一体式红外对射探测器，为了您的安全及产品操作的有效性，使用前请仔细读说明书并妥善保管，以备查阅。

警告

为避免电击的危险，切勿以湿手触摸本产品的主体，如果本产品被淋湿，也不要触摸。

切勿尝试拆卸或修改本产品，这样会增加本产品损坏的风险。

切勿将端口与超过技术规格参数的电压或电流相连，这样会增加本产品损坏的风险。

注意

请避免水直接从支架流到或洒到本产品上，那样将增加损坏本产品的风险。

请对本产品定期进行清洁和检，以便安全操作；如检测到任何故障，请联系当地拱应商对设备进行维修。

本产品不是防窃设备，我司对窃贼入侵造成的任何财产损失不承担任何法律责任。

一、产品特性

数字变频功能，采用3段变频技术，适用于长距离及堆叠安装环境，有效解决了红外对射在复杂条件下安装时相互干扰的行业难题；

简约设计，自带安装支架，安装方便快捷；

特定模式指示灯，提供简单而精确的光学校正方法；

报警触发时间可调（40ms~1000ms可调），可根据不同环境和场景的需求调整报警触发时间；

红外信号二次处理技术可媲美AGC功能，确保功率余度达90%以上，应对风、雨、霜、雪、雾、潮、太阳直射等恶劣天气更加游刃有余；

纯正数字CPU控制电路通过CPU控制发射与接收，大功率红外发射、接收对管，低功耗数字变频处理技术、减少误报、杜绝漏报；

宽电压设计，供电电压值在DC9～30V/AC9～20V之间，便于集中供电，也可有效解决压降问题；

多种应用C型继电器输出；

防拆开关，外壳移去时打开；

高度密封防水：IP65

广角光学校准范围：水平360°(±180°)，垂直180°(±90°)；

帽沿外伸的结构设计，使抗太阳光干扰能力更强；

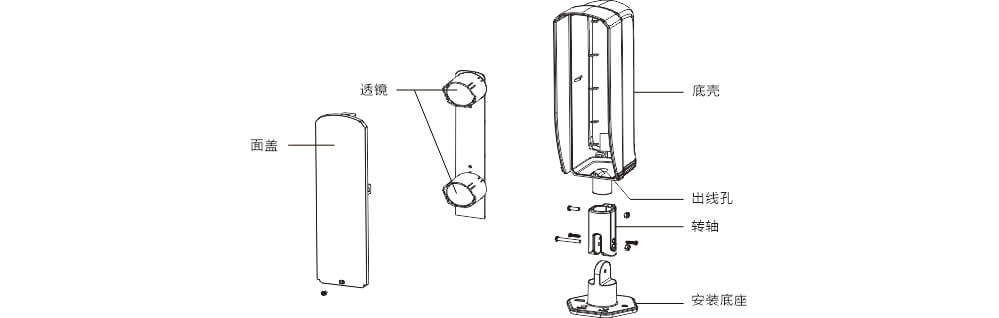

二、认识对射

三、安装注意事项

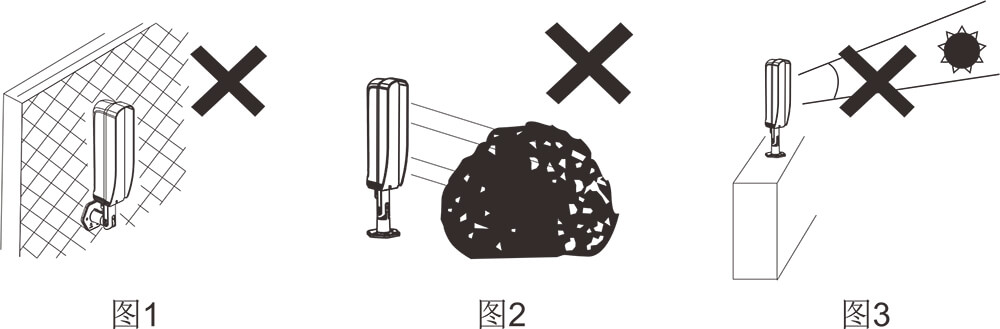

1、请避免在以下场合安装本探测器，以保证产品性能

（1）安装基础不稳定，安装表面不结实，如图1；

（2）安装在能阻断射束的地方，例如能被风移动的植物或晾晒的衣服附近，如图2；

（3）安装在灯光或阳光直射的地方，需防止其光线直射产品内部光学装置，如图3；

（4）需避免其它探测器的红外射束进入接收器，如图4；

（5）需避免空中架线，如图5；

2、常规安装

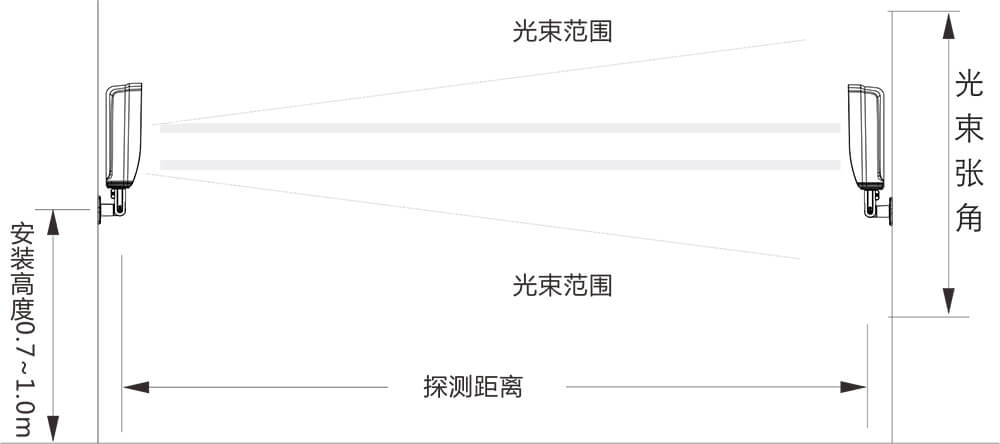

安装高度

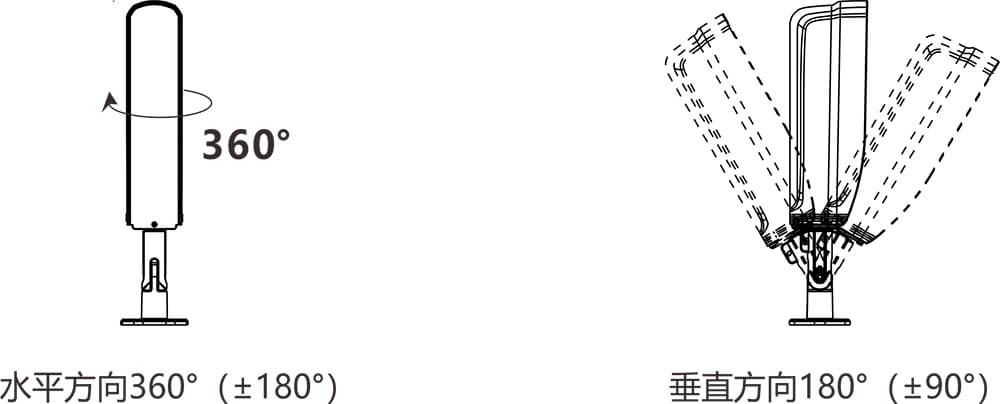

校正角度：水平360°(±180°)，垂直：180°(±90°)

注意:欲获得最佳探测性能，请避免在45°角探测.

四、安装方法

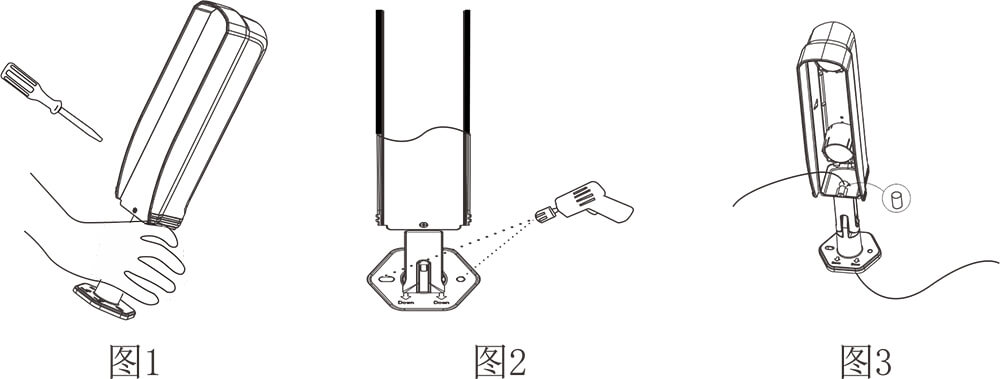

（1）松开锁盖螺丝并卸下前盖，如图1；

（2）在目标墙上，按底座孔位打2个安装孔，如图2；

（3）穿线：取出海棉塞，将预埋线从安装孔内穿出，适当留取约10cm线长以备接线再把海绵塞塞入原位，如图3；

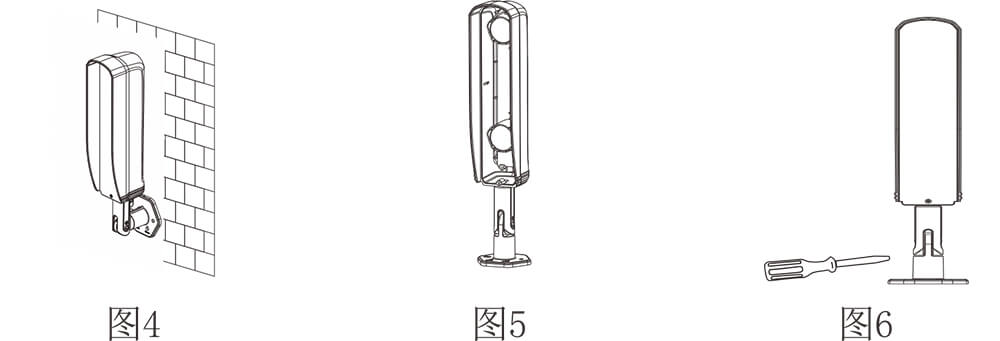

（4）将膨胀管砸入两个安装孔内并安装附带螺丝使其固定，如图4；

（5）端口连接并射束校正（详情请参考光轴较正），如图5；

（6）检查操作，最后装回前盖并拧紧锁盖螺丝，如图6；

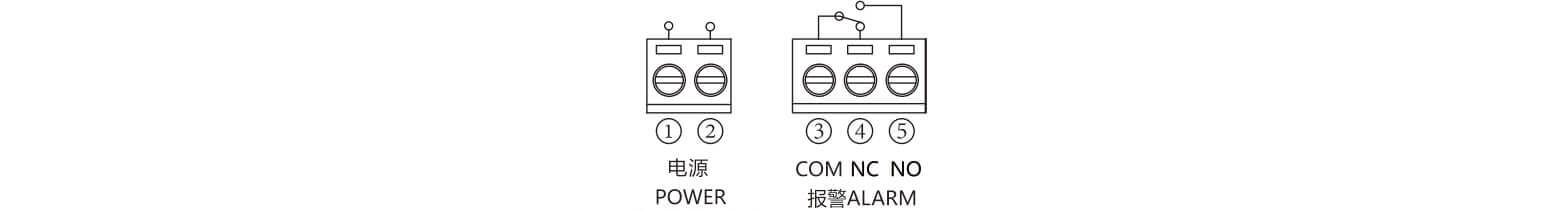

五、端子连接

警告：安装时，请勿将超过规格参数的电压或电流与端口相连接，这样会导致装置损坏或失火!

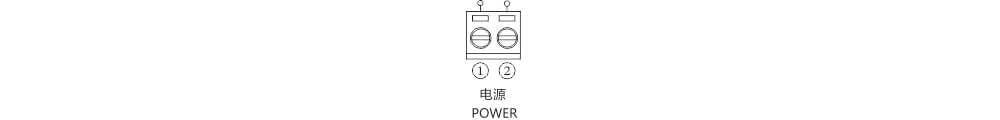

发射器:

电源输入：DC9～30V/AC9～20V

接收器:

电源输入：DC9～30V/AC9～20V

继电器接点：1C DC30V 1.0Amax

六、接线示例

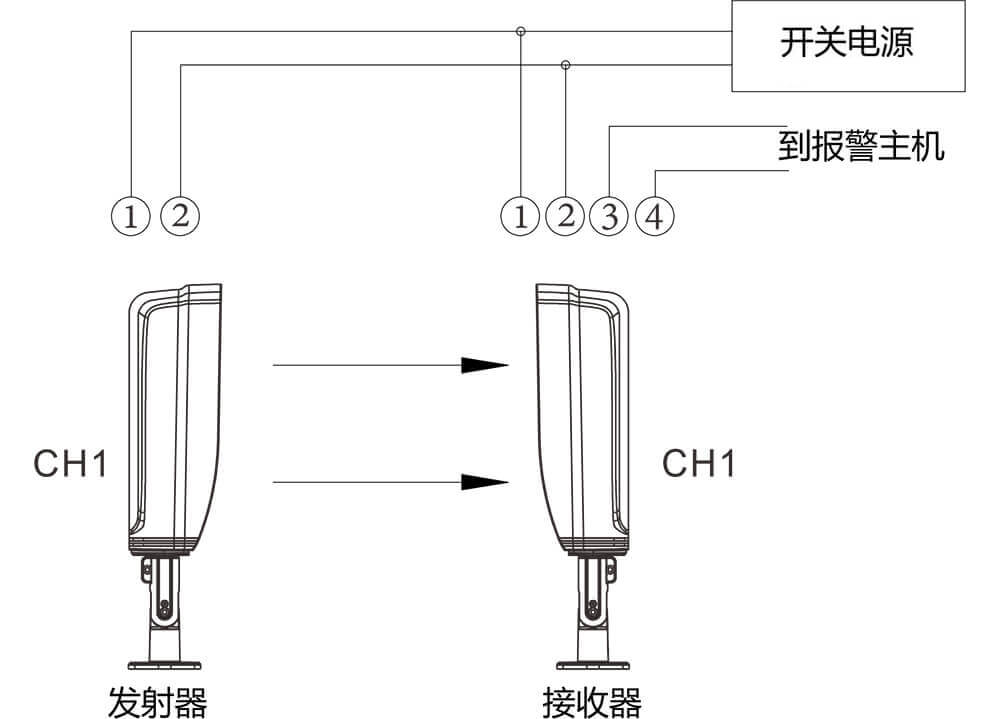

接线示例一：1组安装：发射器与接收器电源并接在一起，使用开关电源供电，报警输出端使用常闭（NC、COM），如下图：

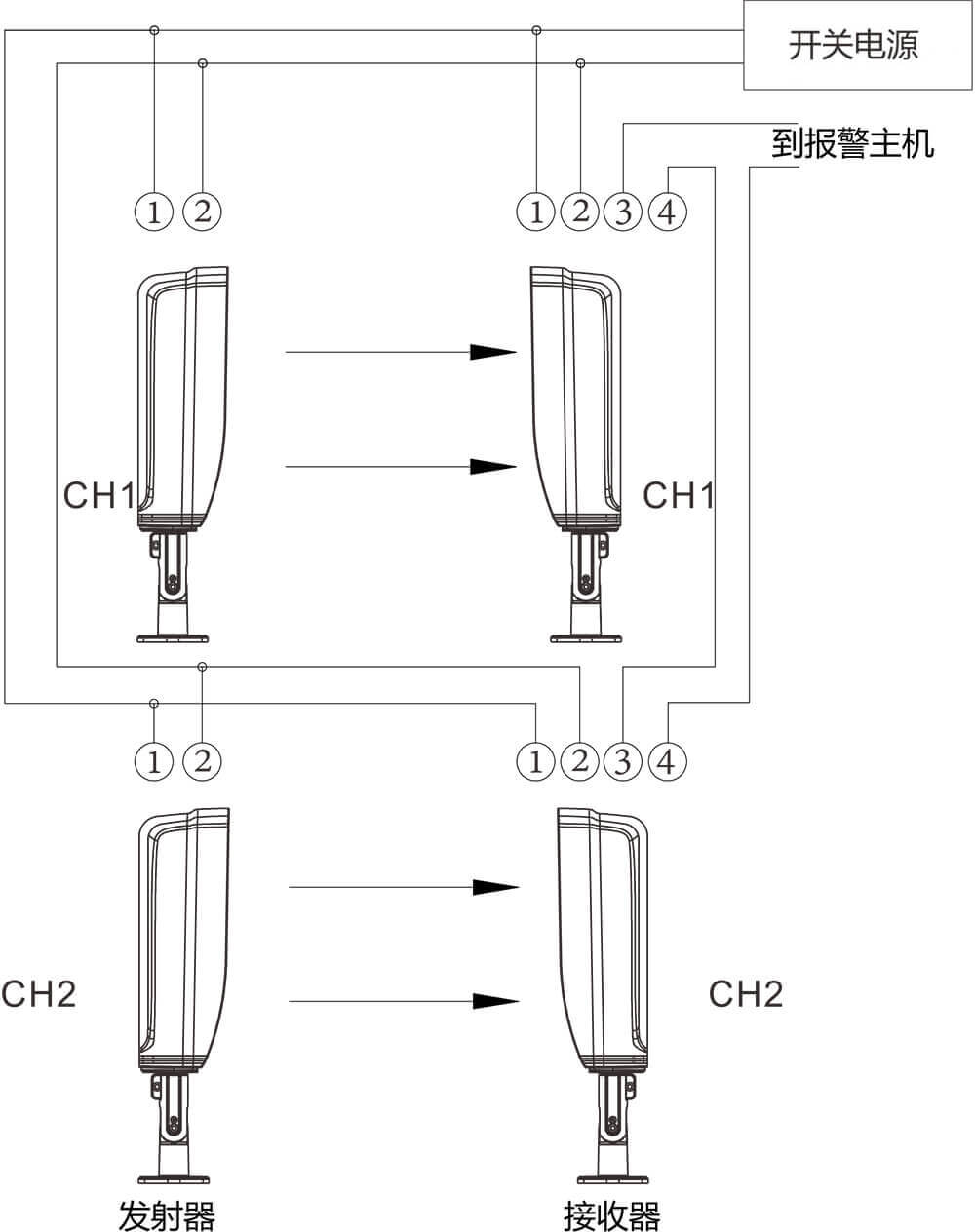

接线示例二：2组堆叠串联安装：发射器与接收器电源并接在一起，使用开关电源供电，报警输出端使用常闭（NC、COM）且串接在一起，如下图：

接线示例三：2组串接安装：发射器与接收器电源并接在一起，使用开关电源供电，报警输出端使用常闭且串联在一起，如下图：

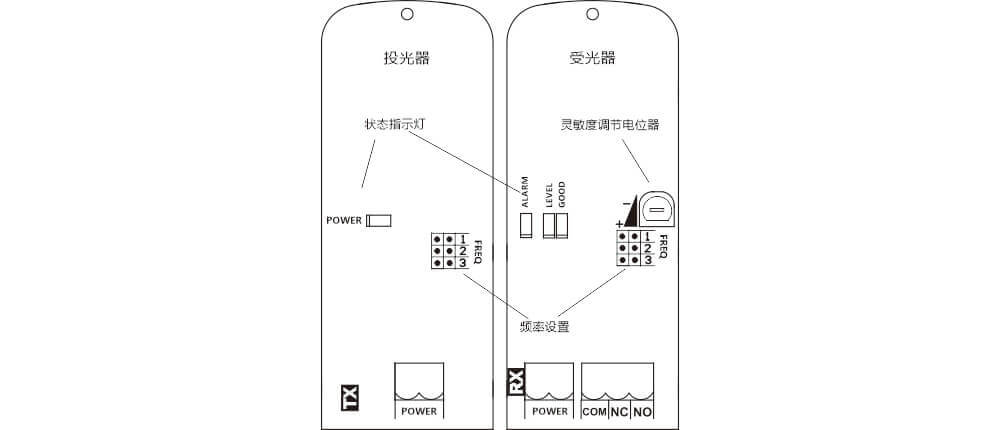

七、拨码开关功能及指示灯说明

1、频率设置：

频率分别为1、2、3频段，设置光束频率时，投光器、受光器跳线帽必须插在相同的频段上。

(在同一直线上或同一个面安装有两对或两对以上对射时，建议相邻两对对射设置为不同频率，杜绝相互窜光干扰)。

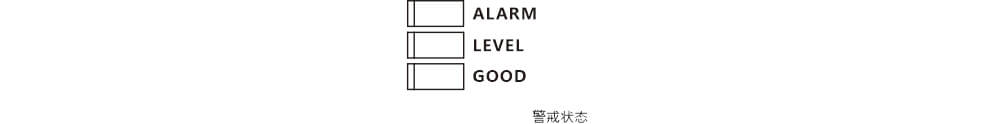

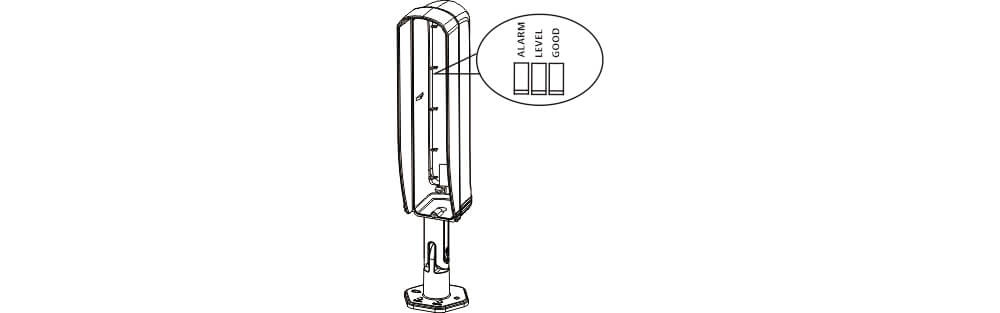

2、指示灯状态

信号强度指示灯：

无信号时，信号指示灯不亮；蓝色(LEVEL)指示灯设置为熄灭、慢闪、快闪、常亮四种状态,当接收器接收红外信号从无到有,信号强度由弱变强，LEVEL蓝色指示灯以这四种层次感的亮灭方式来表示红外信号强度。

绿色(GOOD)指示灯设置为熄灭、慢闪、快闪、常亮四种状态，当红外信号达到一定强度，蓝色(LEVEL)指示灯熄灭，绿色(GOOD)指示灯进入慢闪状态，信号强度越强,绿色(GOOD)指示灯闪得越快，直至信号强度最佳，绿色(GOOD)指示灯常亮。

电源指示灯(POWER)：上电后，绿色指示灯点亮。(注:约30分钟后，该灯熄灭，不影响发射器发射功能，重新上电后，该灯再次点亮。)

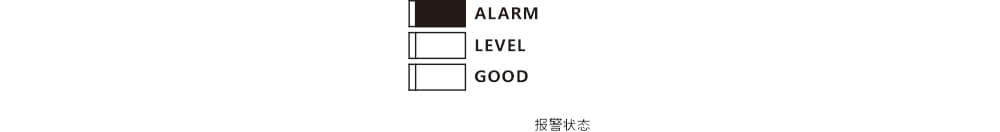

报警指示灯(ALARM)：报警时，红色指示灯点亮；不报警时熄灭。(注：正常警戒时，约30分钟后，信号指示灯熄灭,不影响接收器接收功能，报警后，该灯再次点亮。)

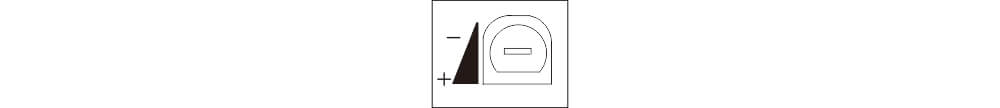

3、灵敏度调节：

灵敏度即红外射束被遮断多长时间,会触发报警。旋转电位器,遮断时间在40-1000ms范围内可调。此功能允许您将装置的灵敏度调节至与现场环境相适应。根据探测器探测到物体的速度来调节射束切断时间。

对于鸟雀或报纸等可能偶然地切断红外射束的情况，可以设置较长的切断时间；调节完切断时间后，请验证。

灵敏度调节电位器通过调节遮光时间来设定灵敏度等级：

顺时针调节，遮断时间减少，灵敏度增加

逆时针调节，遮断时间增加，灵敏度减少

八、光轴校正

1.设置红外射束频率，必须使发射器与接收器的频率保持一致。如发射器频率跳线帽插在频段1上,接收器的跳线帽也必须插在频段1上。

2.调整转轴，使发射器、接收器尽量对正。

3.转动发射器、接收器转轴，校正红外射束方向，当信号强度蓝色（LEVEL）指示灯，由慢闪变为快闪状态，表明光轴对准精度越高，直至灯为常亮状态。继续调整，蓝色指示灯熄灭，绿色（GOOD）指示灯从慢闪变为快闪，直至绿灯为常亮状态，即为信号强度最佳

九、步测

请确定报警LED灭灯及低位数码管小数点灭，如果在射束没有被阻挡时仍亮起，请重新执行光学校正

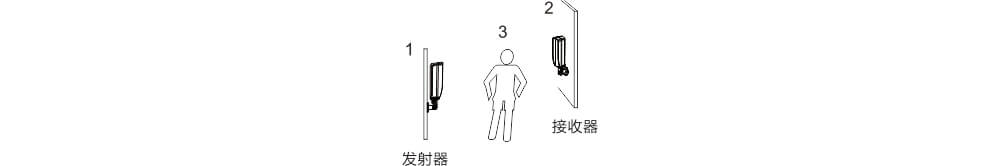

请在以下3点进行步测（阻挡红外射束）：

1、在发射器前阻挡红外射束；

2、在接收器前阻挡红外射束；

3、在发射器与接收器的中间位置阻挡红外射束；

当红外射束被阻挡时（报警状态）LED灯亮起及低位数码管小数点亮，则表示安装成功。

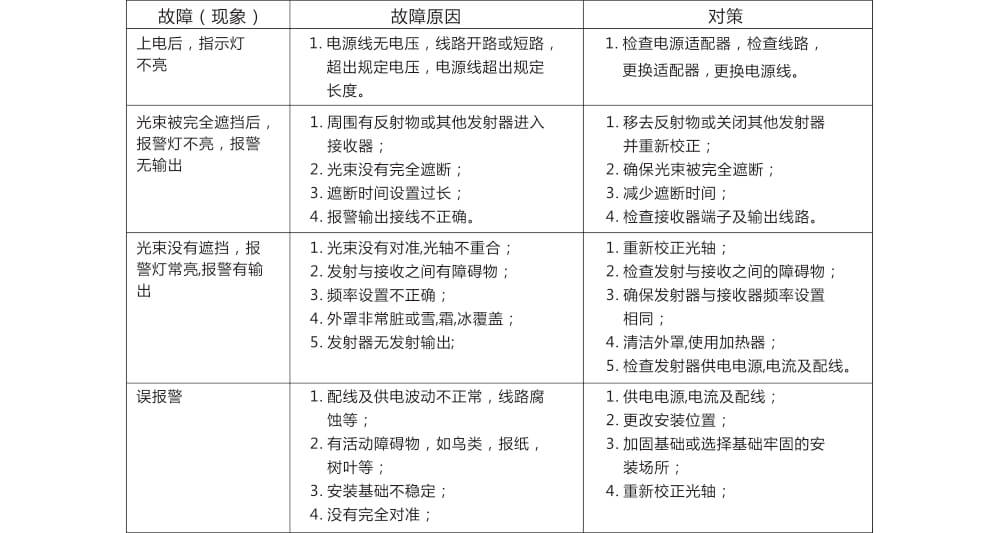

十、故障处理

备注：如果根据以上方式检查及修正后，故障仍无法排除，请联系我司售后服务人员或当地经销商

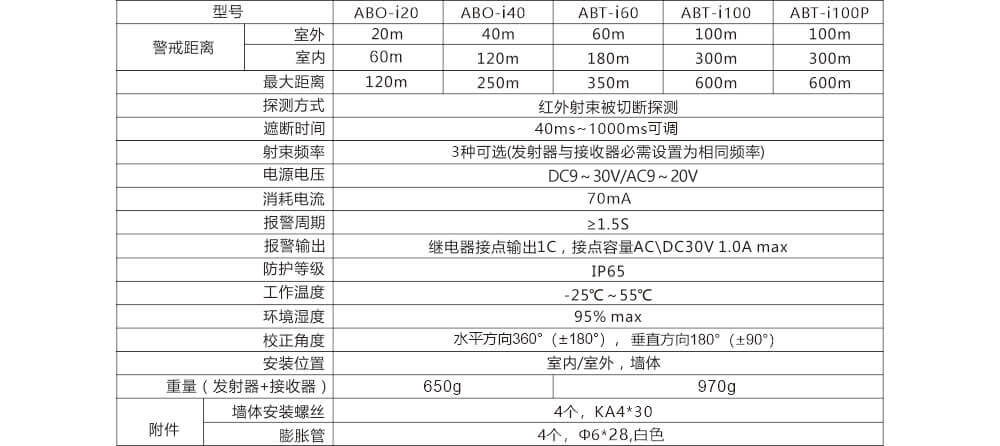

十一、规格参数

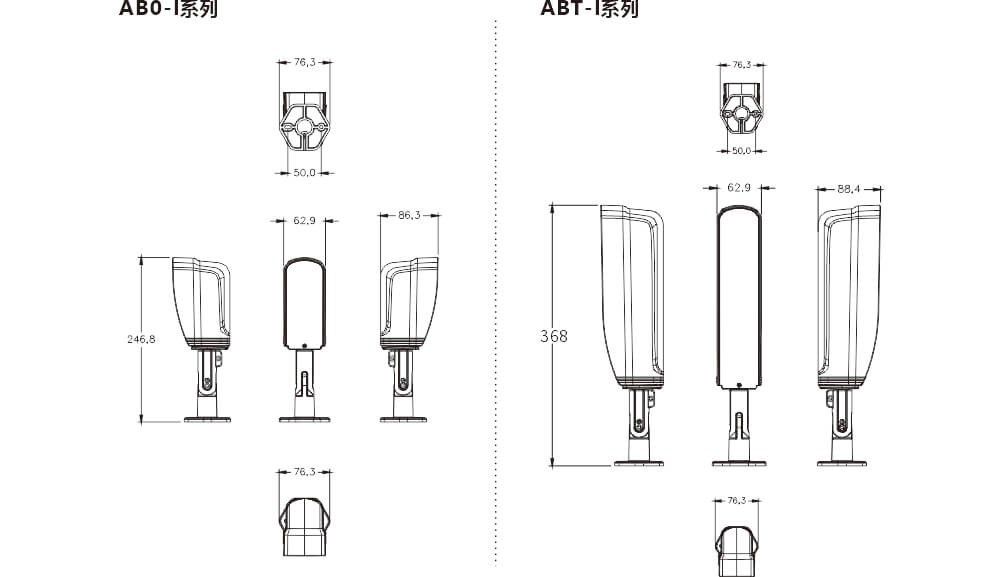

十二、外观尺寸
