基于激光对射的周界报警解决方案

2020.10.28

周界作为各种场所安全防范的第一道防线,在人们的生产生活中有着至关重要的作用。为了适应各类周界的安全防范应用,满足用户对周界报警系统简单、稳定、可靠的要求,艾礼安推出了激光对射周界报警解决方案,在应用中具备探测距离更远、对光更快、误报更低、环境适应性更强等优势,在机场、监狱、校园、军队、变电站、石油石化、铁路站台越线检测等远距离的周界环境中非常适用。

基于激光对射的周界报警解决方案

基于激光对射的周界报警解决方案

基于激光对射的周界报警解决方案

基于激光对射的周界报警解决方案

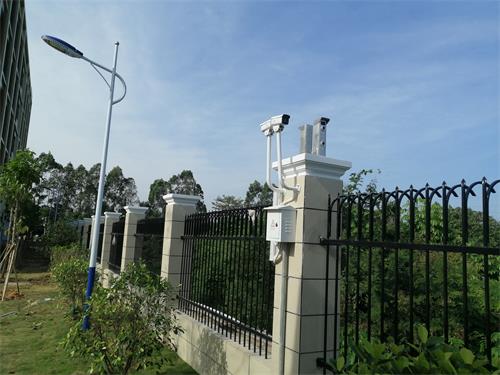

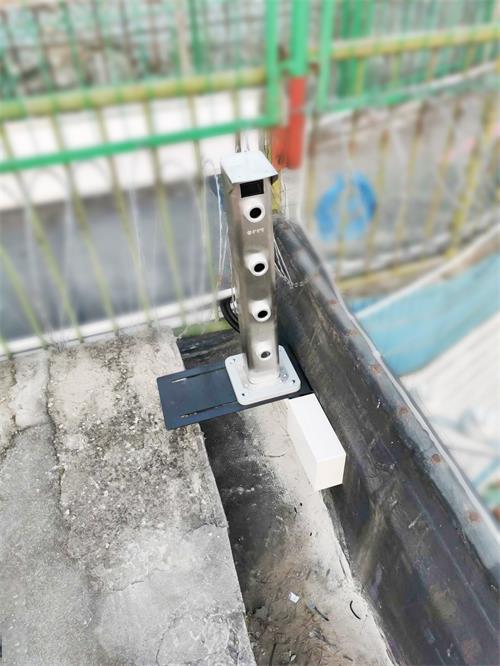

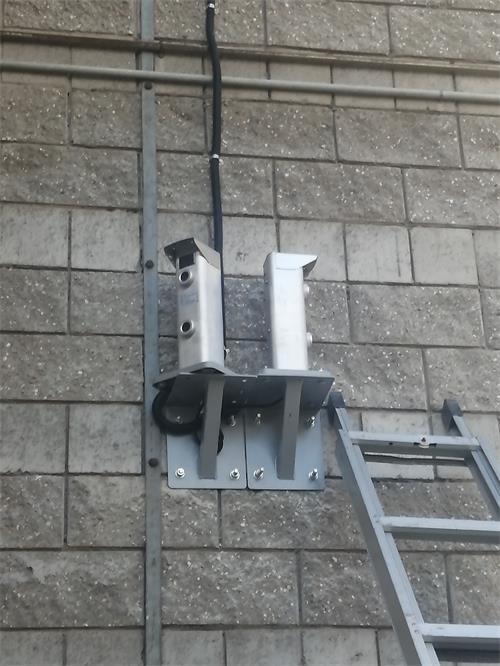

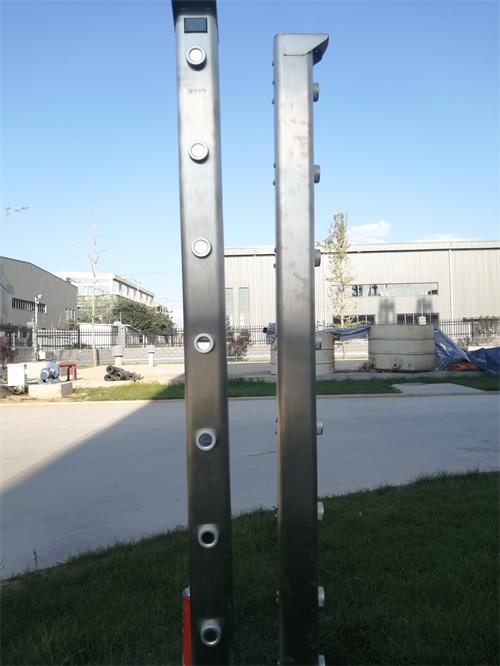

(艾礼安激光对射项目实景)

通过艾礼安周界激光对射报警系统,可以有效制止各类非法入侵行为,避免造成人身及财产的损失;可以实现激光对射与视频监控、警灯、电子地图相联动,达到人防和技防相结合的目的,提升周界安全等级。


1、系统介绍

系统组成

这套方案主要包含的设备有艾礼安智能变频激光对射、报警主机、软件平台、声光报警器、地址模块等。


工作原理

根据立体布防的设计要求,在周界围墙处安装艾礼安激光对射探测器,根据现场环境设定的防区数量,每个防区可以通过联动设备与周界的视频监控系统进行相关报警联动。

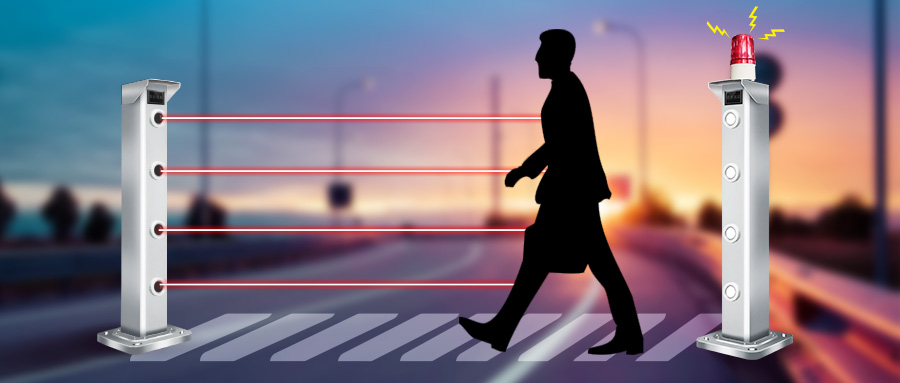

当前端有入侵者翻越围墙遮挡激光光束时,此时激光对射将发出报警信号,报警信号上传到报警控制主机以及后端平台,并通过LCD中文键盘显示屏显示报警区域,或通过报警管理软件电子地图显示,同时联动智能视频监控系统,值班人员可对现场情况进行及时查看,同时报警系统也可以联动现场的声光报警器,提醒安保人员注意,从而迅速做出反应,及时制止入侵行为。

基于激光对射的周界报警解决方案


基于激光对射的周界报警解决方案

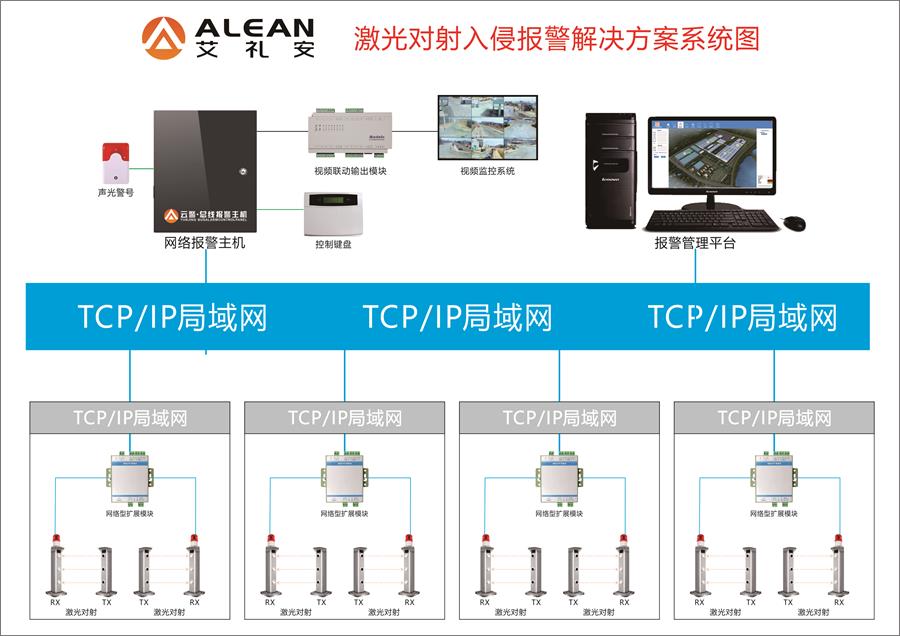

监控中心安装网络报警主机+报警管理平台,前端安装激光对射+网络型扩展模块;

1、前端设备通过TCP/IP上传到监控中心的控制系统;

2、网络报警主机和报警管理平台支持对前端设备进行布撤防及接警功能;

3、现场及监控中心支持声光报警提示,同时支持电子地图定位及视频联动等功能;


基于激光对射的周界报警解决方案

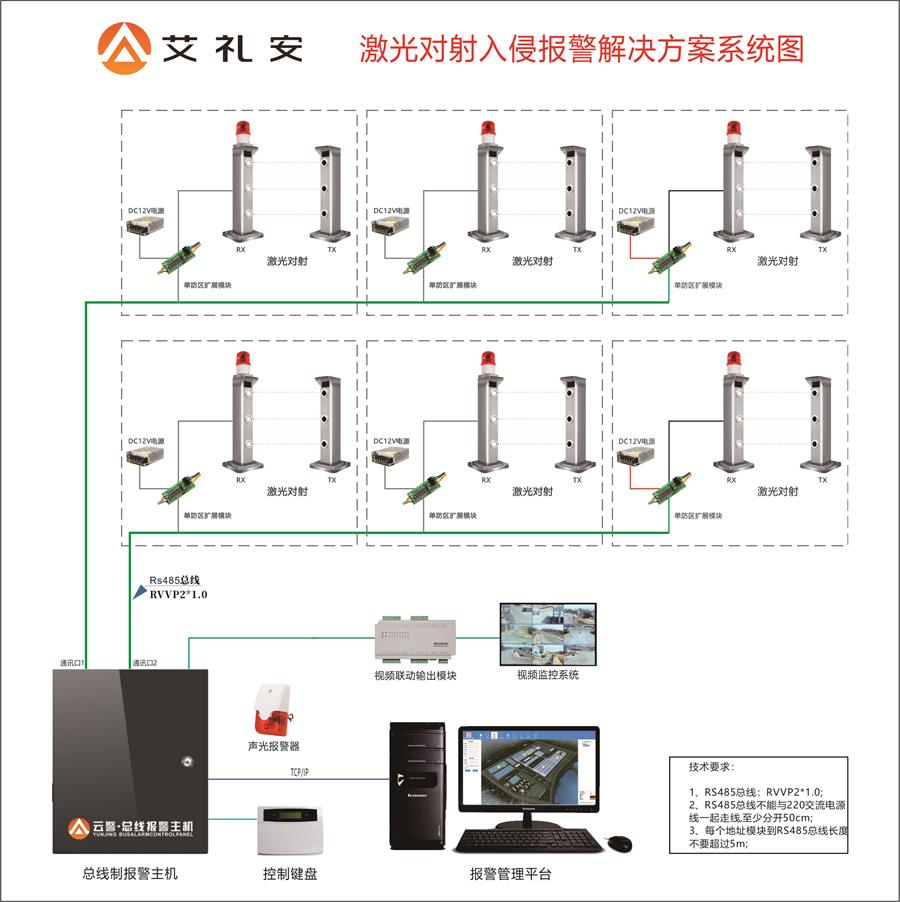

监控中心安装总线制报警主机+报警管理平台;前端安装激光对射+RS485防区扩展模块;

1、前端设备通过RS485信号上传到监控中心的控制系统;

2、总线制报警主机和报警管理平台支持对前端设备进行布撤防及接警功能;

3、现场及监控中心支持声光报警提示,同时支持电子地图定位及视频联动等功能;


基于激光对射的周界报警解决方案

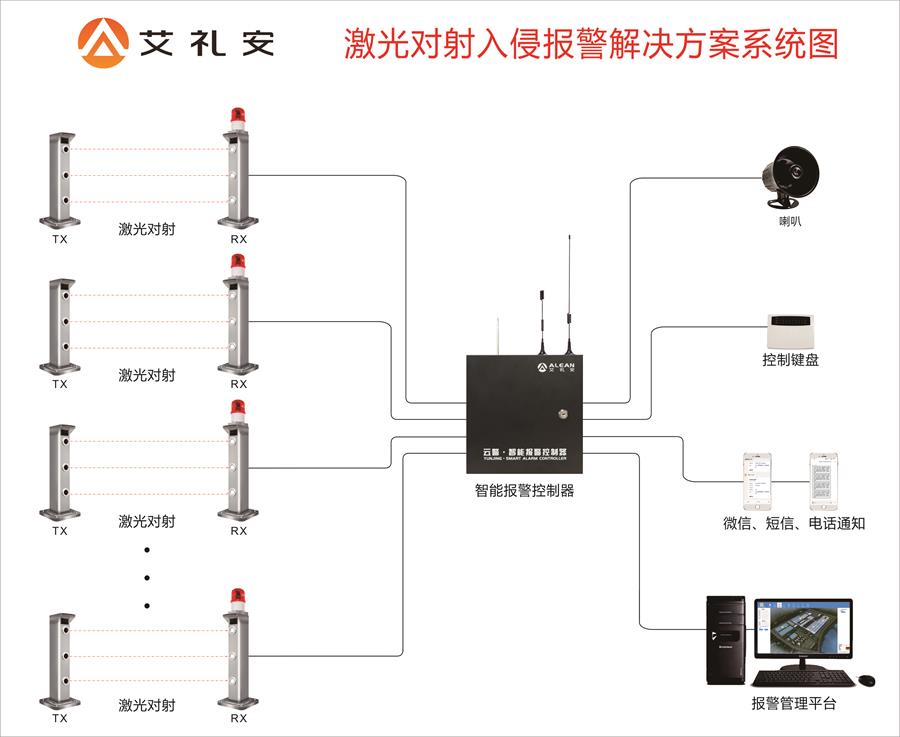

监控中心安装智能报警控制器+报警管理平台;前端安装激光对射;

1、前端设备通过开关量信号上传到监控中心的控制系统;

2、智能报警控制器和报警管理平台支持对前端设备进行布撤防及接警功能;

3、监控中心支持声光报警提示,同时支持电子地图定位、视频联动及微信接警等功能;


2、系统优势

相较于传统的周界报警系统,基于艾礼安变频激光对射的周界报警系统具备更大的优势:

对光更快

艾礼安激光对射的接收和发射端均设计有小视窗,4位数码管显示强度,可以快速读取光束信号、指示工作状态、分析信号强弱,参照数据,对光更快速更精准。除了数码管显示,艾礼安还配备了激光引导器,在对光的过程中通过声光提示检测激光光束,再配合数码管显示光束信号强度,从而能够快速实现对光。人性化设计能够让设备更快地进入工作状态,提升系统的安装效率。


探测距离更远,误报率更低

艾礼安激光对射探测范围为0-500m,适应各种需要远距离防范的场所。

同时,激光对射采用智能变频技术,8段变频可选,避免光束间相互串光干扰,将误报降至更低,适用于各类环境复杂、需要远距离探测的应用场合。


环境适应性更好

艾礼安激光对射采用智能变频技术,赋予每对光束唯一的发射和接收频率,避免光束间相互串光干扰,将误报降至更低。激光更聚光穿透性也更强,可有效抑制风、霜、雨、雪、雾等恶劣自然环境,稳定性更好。支持自定义报警触发响应时间(100ms/200ms/300ms/700ms可选),可根据现场环境进行触发报警时间的设置,避免草木、飞鸟等引起的误报。


联动报警,响应更迅速

系统报警可以联动现场视频监控、电子地图、声光警号等,确保报警信息更准确、及时、稳定的传输,全天候守护周界安全。


寿命更长,节省成本

前端激光对射精选等级为ClassⅠ等级的原装进口激光头,设备的寿命更长,能够从整体上提升整套系统的使用寿命,为用户节省更多的成本。


3、艾礼安激光对射产品介绍

艾礼安激光对射入侵探测器是基于激光技术开发的一款防入侵报警器(以下简称报警器),报警器分为发射器与接收器,发射器可向接收器发射多束经过调制过的激光。发射器与接收器之间没有遮挡物时,探测器不会报警。当有人非法入侵,激光光束被遮挡时,会触发报警。


功能特性

智能变频设计,抗干扰性能更好

可以自由设置遮挡一光束或多光束报警

非可见激光光源设计,运行更隐蔽更安全

每束光间距15cm,有效降低误报和漏报,可定制不同的光束间距

工作模式与调试模式自由切换,优化对光时的复杂操作

采用宽电压供电,支持AC/DC12~24V

周界探测距离:0~500m

激光对射防护等级:IP67
