D系列智能型脉冲电子围栏产品手册
2021.04.25
一、产品简介
脉冲电子围栏是电子围栏的其中一种，属周界报警系统。脉冲电子围栏以“阻挡为主，报警为辅”为设计理念，是目前最实用和先进的周界防范系统之一。脉冲电子围栏具有强大的阻挡作用和威慑作用，可以有效的把入侵者阻挡在周界外，把犯罪制止在发生之前，让入侵者知难而退。当入侵者强行入侵时，报警系统会发出警报，同时通知值班人员。
二、功能特点
1、全新结构设计，高低压分开走线，自带接口防护罩。
2、采用多核32位MCU电路结构，工作更稳定。
3、全新定制3.6英寸LCD中文显示屏，主机面板自带6个按键操作，操作更方便。
4、支持TCP/IP通讯，兼容10M/100M网络，支持跨网段应用
5、支持通过网络接口实现上报2个中心。（网络型）
6、支持PC端配置工具远程升级、编程参数 。（网络型）
7、一种机型，可以变化出全系列机型（四六线，单双防区）。单防区时，A/B防区可任选一边。
8、设备采用高电压、低能量的设计思路，对人体不会构成生命危害。
9、支持两组报警输出，开关量输出和DC12V输出接口。可设置输出状态“取反”功能。
10、支持断电报警功能。
11、两个防区彼此独立设置状态，互不影响。
12、支持输出高压模式，低压模式，且电压可调。
13、防区号设置范围：0，1～255。0表示关闭当前防区。
14、报警类型：故障，短路，断线，触网，防剪，外箱开门，主机拆开，停电，电压过高，电压过低。
15、设备平均功耗极低。可选配锂电池，单组锂电池正常工作下>4小时。
16、断线续电功能： 实现断线报警，且断点两端都会带电。
17、支持多种远程通信旁路设置：无旁路设置；旁路撤防命令；旁路布防命令；旁路布/撤防命令；旁路所有操作命令；关闭通信。
18、支持多种工作模式：状态学习模式；正常工作模式；平时低压，报警转高压模式；平时高压，报警转低压模式；强制高压模式；强制低压模式；强制布防模式；智能打击模式（智能打击模式：输出能量智能调节，平时发小能量探测，有入侵接触才发大能量打击，在功耗与输出能量间找到平衡）；安全模式（安全模式：无高压电击输出，不会产生高压火花。但仍可以布防，断线和防剪报警）。
19、高压脉冲输出频率可调：2次/s，1次/s ，1次/2s。
20、报警时长：0～255s，无限，可调。
21、报警响应速度0～10级可调。
22、两组开关量输入可单独设置：关闭、常开、常闭、消警，4种不同工作模式。
23、独有的“外箱开门报警”，可设置10级灵敏或直接关闭。
24、外箱打开自动点亮LCD屏。
三、技术参数
脉冲主机参数
供电电源：DC12V 3A
备用电池：锂电池DC12V
工作温度：-30～55℃
工作湿度：≤95%RH
产品尺寸：290mm*230mm*82mm
脉冲输出参数
输出⾼压峰值：3KV～12KV
输出低压峰值：0.5KV～2KV
单个脉冲输出最⼤能量：≤5.0J
单个脉冲输出最⼤电量：2.5mC
脉冲电流峰值：<10A
脉冲间隔时间：0.5s～2s可调
脉冲持续时间：≤0.1s

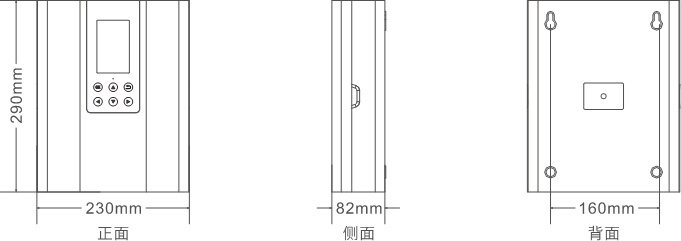

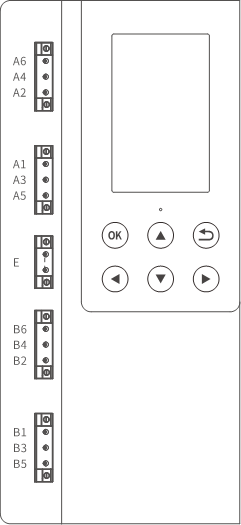

四、产品尺寸示意图
五、产品接线说明
1、主机高压接口说明
1)、高压接地接口说明
为保证主机稳定工作，高压地“E”必须正确接到大地。
主机高压地“E”与避雷器接地体间，间距不小于10米。
2)、高压输出接口说明
3)、高压接线接口说明

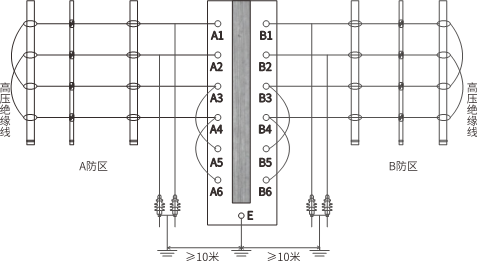

四线制围栏安装

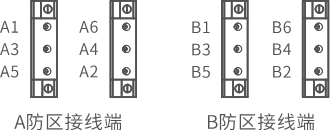

A防区的围栏线从上到下顺序分别对应主机A1、A2、A3、A4端子 ；B防区的B1～B4同理。
注：A防区的A4、A6端子用线短接起来，A3、A5端子用线短接起来；B防区的B4、B6端子用线短接起来，B3、B5端子用线短接起来，即为4线制的围栏接线。

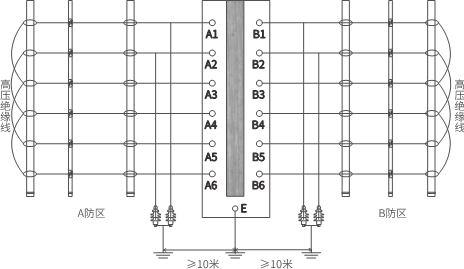

六线制围栏安装
A防区的围栏线从上到下顺序分别对应主机A1、A2、A3、A4、A5、A6 端子 ；B防区的B1～B6同理。
4)、高压接线注意事项
主机实际使用单防区时，对不用的防区，编号可设置成“0”。
项目在使用“防剪”报警功能时，请使用“防剪终端器”代替上图中防区末端的“高压绝缘线”。（说明：防剪终端器两端不区分正负）
主机“E接线”端的接地端⼦，前端⾼压避雷器的接地端⼦，接地电阻要求≤10Ω，且接地间距应大于10米。
2、主机低压接线端子说明
1)、485通信接口
A+、B- ：接485通信总线。
POWER Fault：断电报警输出接口。通电断开,断电闭合。
2)、A/B防区开关量输入接口
A: 对应A防区开关量，可设成常开，常闭输入。(默认关闭)
B: 对应B防区开关量，可设成常开，常闭输入。(默认关闭)
3)、A/B防区报警输出接口
两路报警警号输出，输出电压DC12V，总输出电流1A。
两路报警开关量输出，常开、常闭可选，开关量接点容量为1A/125V AC 或 2A/30V DC。
4)、后备电池接口：DC12V锂电池接口，后备电池接口采用带保护板的12V锂电池组做后备供电，接线时注意正负极性。
5)、电源输入接口：主机上具有两个不同12V的供电接口（两者是并联关系），选择其中一种即可。
6)、网络接口LAN：连接网络与中心通信。
六、主机操作使用
1、主机LCD屏显示说明
开机初始化时会先显示主机显示屏版本号“XX XX XX 0”两秒，然后再显示主机程序版本号“XX XX XX 1”两秒。
工作时只显示需要的图标，其它图标会被隐藏。
2、蜂鸣器提示说明
开机提示或输入正确提示音：“嘀”一声。
输入错误提示音：“嘀嘀嘀”快速响3声。
报警提示音：“嘀…”，每秒响1声。
3、主机按键说明
4、主机操作说明
1)、“正常工作”时，按键的功能说明
确认：长按进入"设置"
返回：短按，"消警"。长按，软"关机"
上：双防区高压布撤防操作
下：双防区低压布撤防操作
左+上：A防区高压布撤防操作
左+下：A防区低压布撤防操作
右+上：B防区高压布撤防操作
右+下：B防区低压布撤防操作
2)、“设置状态”时，按键的功能说明
确认：短按，保存当前值，跳转到下一设置项。
返回：短按，保存当前值，跳转到上一设置项；长按，保存当前值，返回正常工作界面。
上：短按，保存当前参数 并切换A/B防区设置位
下：短按，保存当前参数 并切换A/B防区设置位
左：短按，减少当前设置值，长按，快速减少
右：短按，增加当前设置值，长按，快速增加
说明：进入“参数设置”界面时，会对主机作撤防处理。
3)“状态学习”操作说明
关机状态，同时按下“确认”+“下”不放，
再将主机“开机”，当蜂鸣器长响，再松开按键。
主机显示屏进入10s倒计时，完成“状态学习”后，
倒计时结束，主机自动进入“工作界面”。
说明：状态学习”是主机学习当前围栏状态，以消除误报。
4)、恢复出厂”操作说明
关机状态，同时按下“确认”+“返回”不放，
再将主机“开机”，直到听到蜂鸣器长响，再松开按键。
主机显示屏进入10s倒计时，完成“恢复出厂”后，
倒计时结束，主机自动进入“工作界面”。

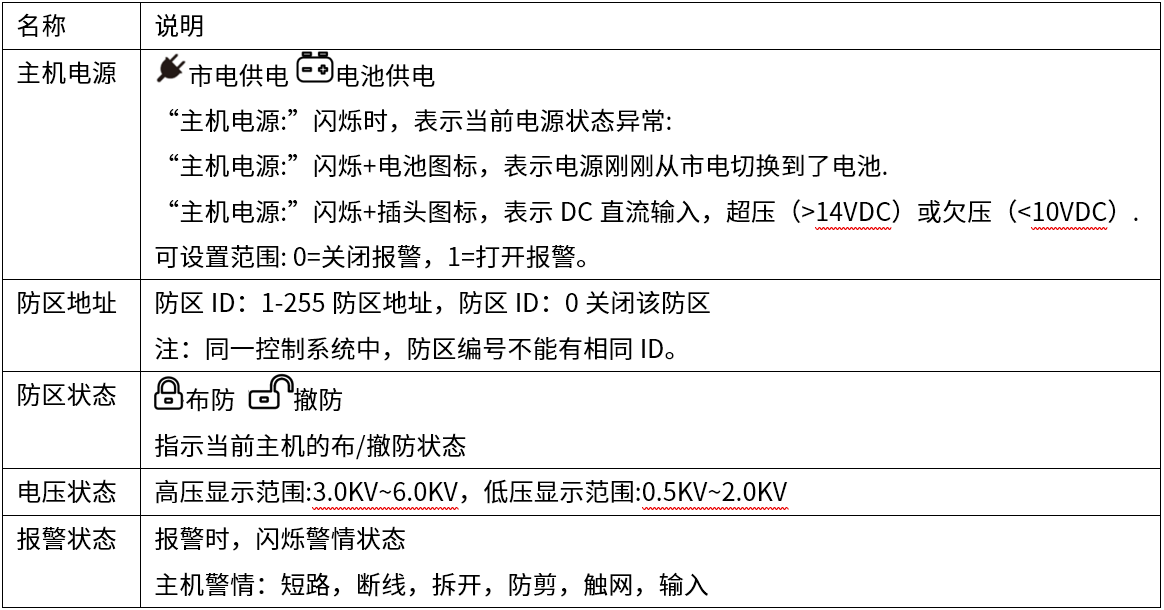

5)、主机面板图标说明
设置内容说明：

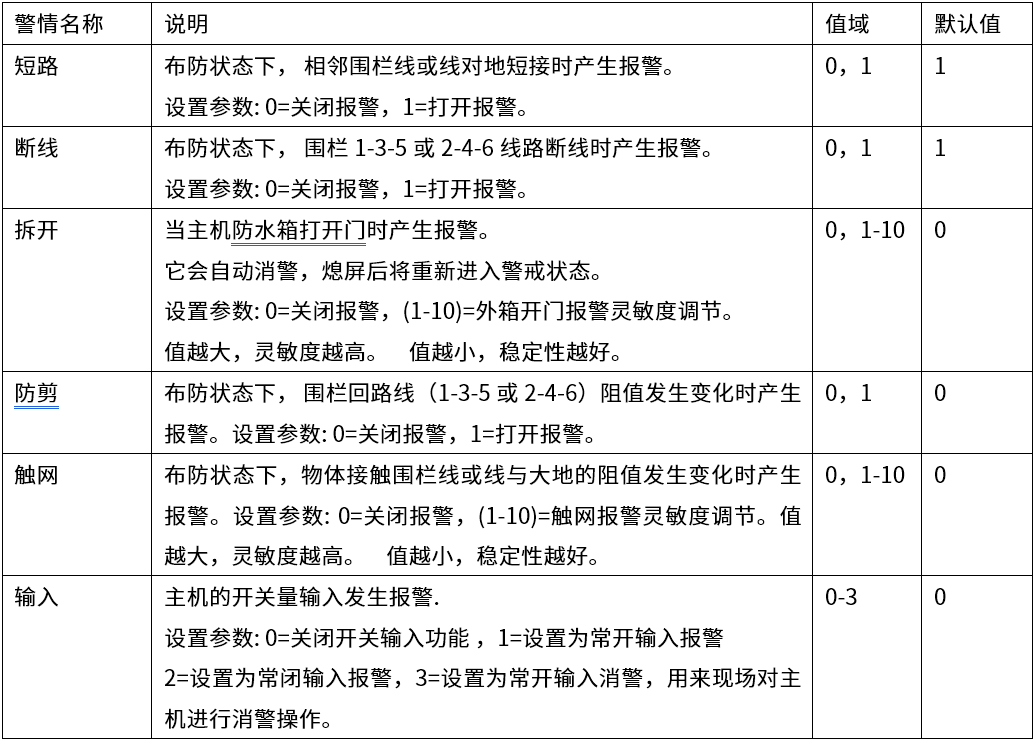

警情设置说明：
七、电子围栏安装方式
根据电子围栏的安装，一般分为独立式，附属式和墙顶式三种基本安装形式。

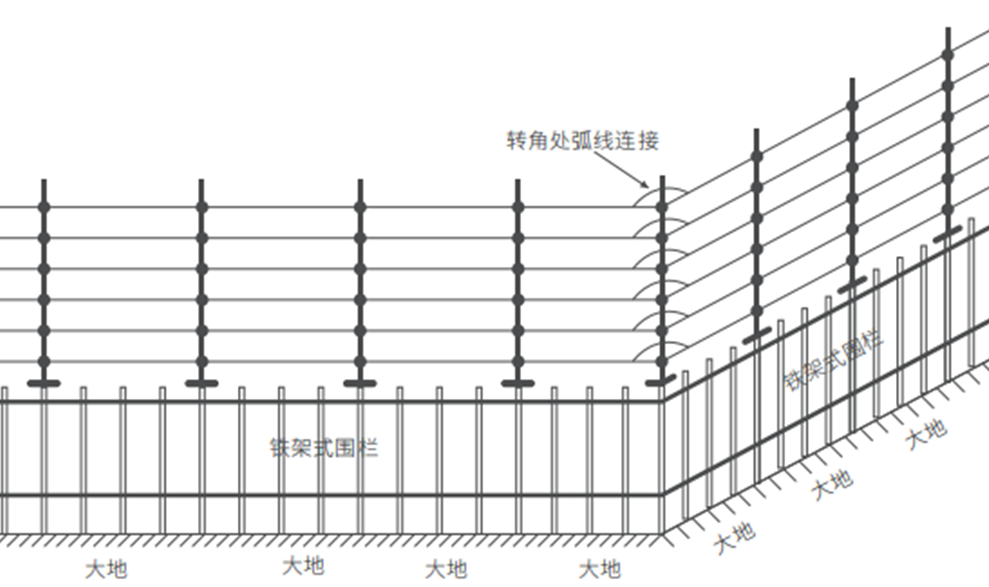

1)、独立式电子围栏（如下示意图)、，直接架设在地面上。其高度约2米左右，一般安装10到12根线缆。考虑到设备和人身安全，要求在独立式电子围栏的一侧或两侧，安装不低于1.2m的防护墙或围墙。其间的距离应不小于1m。使独立式电子围栏正常工作部位处于一个通常难以接近的封闭区域内。
2)、附属式电子围栏主要用在有较高安全级要求而不占用外围土地的场合。对现有围墙有三点要求：一是围墙应有足够的牢度，能承受电子围栏的张力和压力。二是围墙的高度应不低于2m。三是围墙的网孔必须小于50mm，以免人手伸入，触及附属在墙内侧的电子围栏。

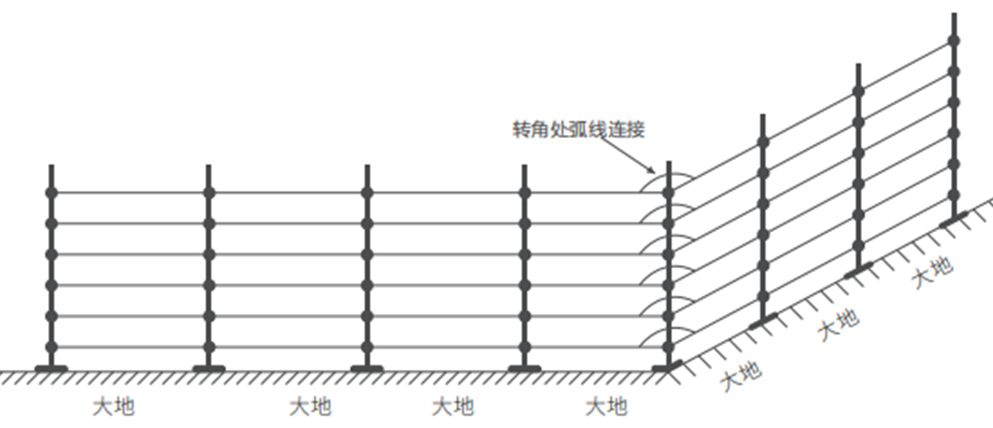

3)、墙顶式电子围栏较为普及，架设在现有围墙的顶部上方或侧方。可以垂直安装或倾斜一定的角度安装。电子围栏的高度为0.8m左右。
八、脉冲主机调试与报警试验
1、通电检查
当系统全部安装完成后，应进行一次全面检查：
1)检查各类杆是否装牢，绝缘子的位置是否正确，导线架设是否正常；
2)接地电阻是否满足，检查电子围栏的绝缘电阻是否满足要求；
3)前端合金线与围栏主机的之间高压连接是否正确；
4)围栏主机其它功能接口是否连接正确；
2、报警测试
测试前先确认测试项，短路、断线、拆开、防剪、触网、输入的参数值是否正确。
3、消警操作
短按“返回”键，对当前报警做消警处理，可快速恢复到正常工作状态。
4、短路报警测试
对围栏的任意相邻两根合金线做相邻短接，持续1-10秒（持续时间与主机设置的“报警速度”相对应)、后，主机输出短路报警。
5、断线报警测试
剪断前端围栏上任何一根合金线，持续1-10秒（持续时间与主机设置的“报警速度”相对应)、后，主机输出断线报警。
6、防剪报警测试（需接有“防剪终端器”)
主机在正常布防工作状态下。对围栏线做跨线短接（1-3-5或2-4-6)、，持续1-10秒（持续时间与主机设置的“报警速度”相对应)、后，主机输出防剪报警。
7、触网测试
主机在正常布防工作状态下。用金属线将围栏上任何一根合金线，与大地相连或者与相邻线打火。持续1-10秒（持续时间与主机设置的“报警速度”相对应)、后，主机输出触网报警。
8、拆开报警和输入防区（需启用“该功能”)、
拆开报警：主机开启防拆选择适当的灵敏度，防雨箱被打开后，主机输出防拆报警。
输入报警：设置1或2时，可接入防区常开或常闭防区进行防区输入报警，主机输出防区报警。设置3时，当主机发生报警时，需要现场安保人员进行手动消警。
