JA-5198A(LoRa)智能型火灾烟雾探测器使用说明书

2021.01.25

一、产品概述

JA—5198A(Lora)光电式火灾烟雾探测器(以下简称Lora烟雾探测器),是一款Lora无线远距离通讯的烟雾探测器,能够探测火灾时产生的烟雾及一定浓度的粉尘颗粒,并及时发出报警信号。

Lora烟雾探测器是采用光电式感烟器件,阻燃工程材料外壳及优良的生产工艺加工生产而成,外形美观,工作稳定。可广泛用于住宅、休闲厅、咖啡厅、歌舞厅、店铺、仓库等需要进行火灾安全报警监测的场所;Lora烟雾探测器使用DC3.6V锂亚电池进行供电,耗电低,待机工作时间1年以上(由场所 和报警次数决定),同时具有环境自检功能及电池欠压提示功能。

二、产品参数

电源:DC3.6V 2200mA 14505M锂亚电池

工作电压:DC2.8~3.6V

工作电流:静态≤20uA、报警≤150mA

报警提示:红色LED、声光报警

报警声压:85dB/m

烟雾灵敏度:二级

工作温度:-10℃ ~50℃

工作湿度:≤95%RH

监测面积:20平方米

执行标准:GB20517  2006

电池寿命:1年

通讯方式:Lora

无线频段:433~435MHz

通讯距离:≤1KM(空旷距离)

三、产品使用环境

1、适用场所

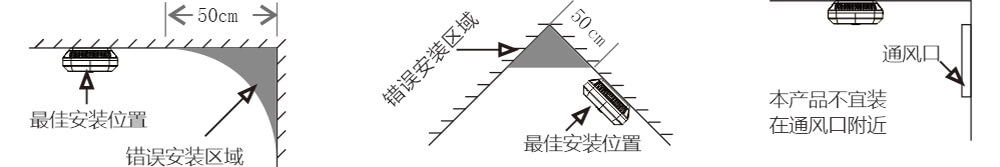

可广泛用于住宅、店铺、仓库、宾馆、公寓、厂房等场所。建议安装在房顶中央,远离死角区域。

2、不宜安装的场所

A、尘埃、粉末和水蒸气大量滞留的场所;

B、有可能产生腐蚀气体的场所;

C、车库、厨房等有烟停留的场所;

D、温度过高、湿度过大的场所;

E、通风口(风速大于5米/秒的场所);

JA-5198A(LoRa)智能型火灾烟雾探测器使用说明书

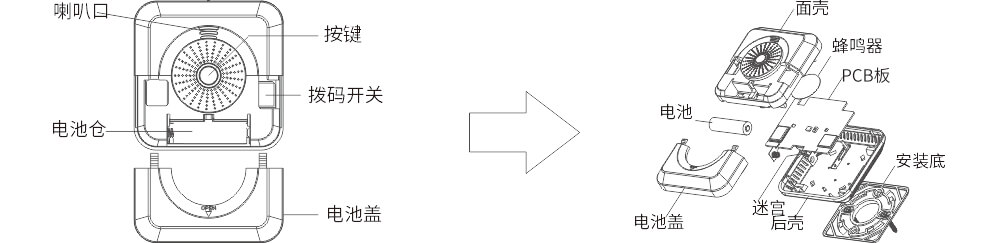

四、产品拆装示意图

Lora烟雾探测器由多个部件组成,由电池盖、电池仓、探测器主体及安装底座等组成。如下图所示:

JA-5198A(LoRa)智能型火灾烟雾探测器使用说明书

五、产品安装与使用

1、产品安装说明:拿到产品时首先确认包装完好,再打开包装。

1.1、 打开电池仓,找到Lora烟雾探测器的打开方向,用双手抓住探测器,用大拇指按住电池盖,向前推。如下图所示:

JA-5198A(LoRa)智能型火灾烟雾探测器使用说明书

1.2、 安装电池:打开电池盖后,先安装好电池 (注意电池正负不要装反,如果安装反了,探测器将不能正常工作)。

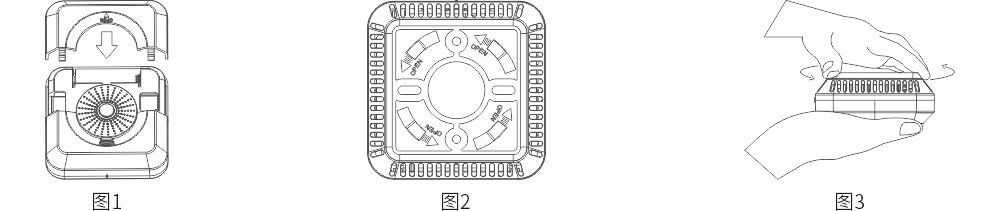

1.3、 探测器电池安装完毕后,测试无任何问题,盖上电池盖。如下图1所示:

JA-5198A(LoRa)智能型火灾烟雾探测器使用说明书

1.4、 打开安装底座:探测器底部为分离式安装底座,抓住底座按标识逆时针旋转打开。如上图2、3所示;

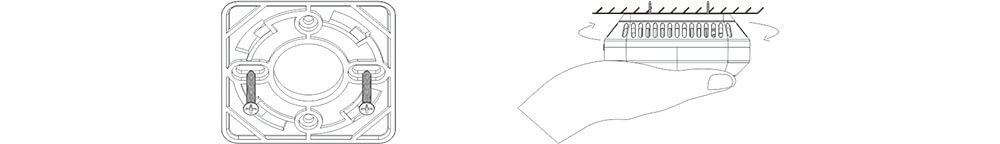

1.5、探测器安装:将底座放到需要按钮的位置对应底座安装孔,画上标记,再对应标记打两个孔,将胶粒塞入刚打好的孔内,放上底座用螺丝钉将底座固定好,最后把探测器对应底座挂上即可。如下图所示:

JA-5198A(LoRa)智能型火灾烟雾探测器使用说明书

2、使用说明

2.1、拨码开关说明

3位拨码开关功能定义:拨码1电源开关;拨码2为烟雾探测开关;拨码3 备用。正常使用时拨码1、2都需要拨到ON位置。出厂所有开关均拨到数字端。

2.2、探测器对码说明

a) 探测器上电后绿灯慢闪,5s后绿灯停止闪烁,表示进入正常工作状态;

b) 探测器在正常工作状态,5s内连续短按探测器的自检按钮3次(每按一次,探测器的蜂鸣器响三声),探测器绿灯、蓝灯交替闪烁,表示进入对码状态;

若探测器与Lora报警主机对码成功,绿灯、蓝灯立即停止闪烁,进入正常工作状态。

若探测器与Lora报警主机对码失败,绿灯、蓝灯30s后停止闪烁,进入正常工作状态。

2.3、 指示灯状态说明

a)待机状态:红色LED灯每45S闪烁一次。

b)电池低压状态:红色LED灯每一分钟快闪一次(同时蜂鸣器会响一声)。

c)烟雾报警状态:当烟雾浓度达到报警值时,红色LED灯快速闪烁,如果烟雾一直未散去,红色LED灯会一直快闪,直到有烟雾散去或按下自检按钮(消音)时才能恢复正常。

2.4、蜂鸣器说明

a) 自检状态:按键自检时蜂鸣器鸣响三声。

b) 电池低压状态:当电池低压时,蜂鸣器每隔1分钟响一声提示电池低压。

c) 烟雾报警状态:当烟雾浓度达到报警值时,蜂鸣器从小到大渐变鸣响,如果烟雾一直未散去,蜂鸣器会一直长响,直到有烟雾散去或按下自检按钮(消音)时才能恢复正常。

2.5、报警测试

在探测器正常工作状态下,按下探测器自检按钮,红色LED指示灯闪烁三次,蜂鸣器鸣响三声,同时绿色LED指示灯慢闪表示LoRa无线发送中;如按下自检按钮无任何状态变化时,请注意检查电池是否正常。

2.6、喷烟测试

在探测器正常工作状态下,做连续喷烟测试,当探测器检测到烟雾进入探测器时,LED指示灯闪烁间隔时间由长变短(此时蜂鸣器不响),当检测到烟雾浓度达到报警值时,蜂鸣器鸣响,同时设备会通过LoRa无线方式把警情转送到主机。

2.7、报警说明

当烟雾超过设定标准值时LED灯闪烁同时蜂鸣器鸣响。如果烟雾一直未散去,探测器会一直报警,直到有烟雾散去或有人按下自检按钮时才能恢复正常。

注:由于探测器报警后会耗费大量的电池电量,所以每次如果发生火灾或有大量烟雾触发探测器报警后建议更换探测器的电池,确保探测器能正常工作。

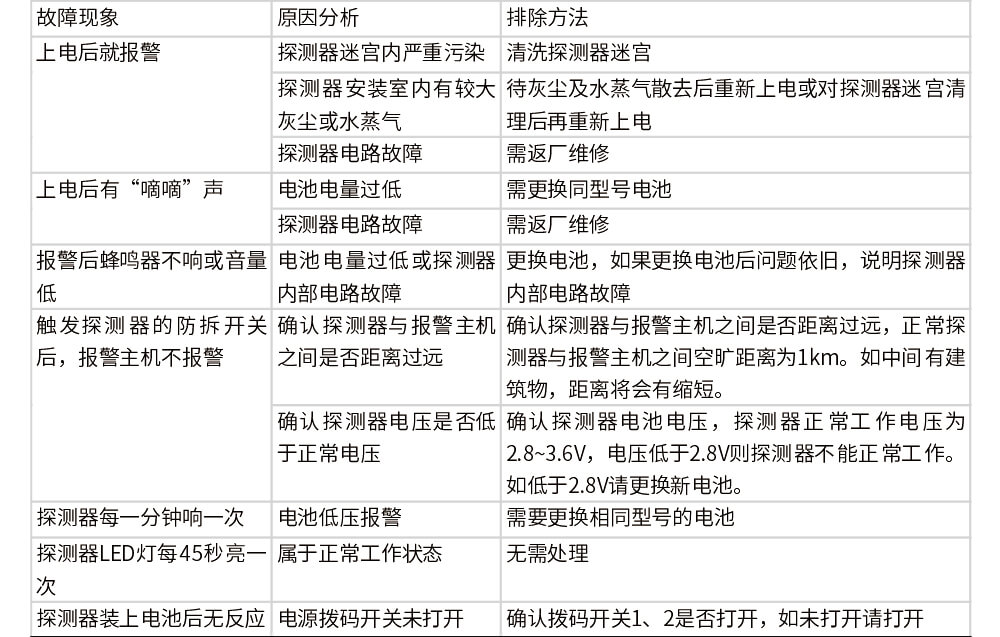

六、产品故障排除

JA-5198A(LoRa)智能型火灾烟雾探测器使用说明书

七、产品维护与保养

1、探测器在安装后,每月需按下自检按钮对探测器测试,若发现故障,应该及时进行检查或返回厂家维修。

2、正常环境下,电池续航可达1年以上,但在高温高湿等环境中使用将缩短续航时间。

3、当探测器电池欠压时,请及时更换相同型号电池,更换后,按下自检按钮能发出声光报警提示即为更换成功。

4、探测器应在即将调试前安装,在安装前应妥善保管并采取相应的防尘、防潮、防腐蚀措施。

5、如发生探测器故障或其他问题,不要私自拆卸探测器进行维修,请断开电源与当地经销商联系。

6、遇到火灾,探测器报警之后,建议更换新电池(火灾发生时,探测器会一直报警,直到烟雾散去或没电才会停止)。
