第三代激光入侵探测器使用说明书

一、产品简介

激光对射属于主动入侵探测器类，设备主要由激光发射器和激光接收器组成。发射器向接收器发射单束或多束经过调制的激光光束，方向性好，相位一致，形成单束或者多束激光警戒线。设备采用遮挡激光光束的方式，实现报警功能。

激光对射具有探测精度高、探测距离远、响应速度快、稳定安全等优点，被广泛应用于军事防御、工业制造、交通安全等领域。

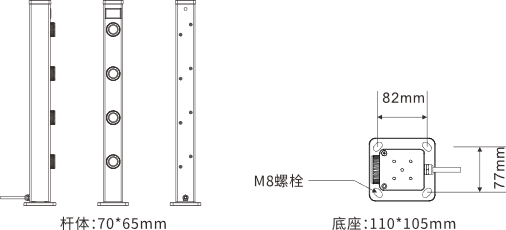

二、产品安装尺寸示意图

三、产品功能特点

1、采用四位数码管显示，可实时显示每一光束信号的微小变化，调试简单方便。

2、支持智能变频技术，每一光束都有唯一的发射和接收频率，有效解决光束串光干扰问题。

3、支持报警模式设置，可以设置遮挡任意光束、相邻两光束或相邻多光束报警，适用各种环境应用。

4、支持光束开启和关闭功能，每一光束都可以单独开启或关闭。

5、支持工作模式与调试对光模式切换，优化对光时的复杂操作。

6、采用可见激光光源设计，更易对光。（可见光版本）

7、精选进口原装激光头，使用寿命＞15万小时。

8、激光光源等级为ClassⅠ，在正常情况下，不会使眼睛受到有危害的光学辐射。

9、激光穿透更强，可有效抑制风、霜、雨、雪、雾等恶劣自然环境的干扰，稳定性更好。

10、每一光束均支持上下、左右角度调整；光轴调整角度：水平±15°、垂直±15°。

11、每束光间距15cm，有效降低误报和漏报(可根据需求定制光束间距)。

12、报警触发响应时间50ms/100ms/300ms/700ms可调(可根据需求定制报警触发响应时间)。

四、产品技术参数

电源电压： DC9～30V/AC9～20V

工作电流： 90～300mA

工作温度：－25℃～70℃

工作湿度：≤95%RH

室外警戒距离：0～200m

报警方式：相邻1/2/3/4光束遮挡模式可调

报警输出：常闭、常开可选；触点容量AC125V/0.5A、DC24V/1A max

激光波长：660nm(可见)、980nm(不可见)

激光光源等级：ClassⅠ

MTBF：＞150000小时

两个光束间的距离：15cm

发射器发散角度：＜8′

接收器接收角度：＞10°

光轴调整角度：水平±15° ；垂直±15°

响应时间：50ms/100ms/300ms/700ms可调

报警时间：1.5s

射束频率：每一光束有唯一频率

材质：壳体:铝合金（70*65mm）；底座:压铸铝（110*105mm）;帽檐:压铸铝

防护等级：IP55

安装位置：室内/室外

五、产品使用说明

1、产品布局

(1)、上下光轴调节按钮：调节激光发射器光轴上下角度，调节范围为±15°。

(2)、左右光轴调节按钮：调节激光发射器光轴左右角度，调节范围为±15°。

(3)、第1～第N光束：表示激光光束（根据产品实际光束决定）。

(4)、状态显示：为激光对射工作状态下的状态显示，该显示区为LED及数码管显示。

(5)、功能调节按钮：为激光对射的功能设置按键，可设置激光对射的工作模式、 调试对光模式等功能。

2、LED灯及数码显示说明

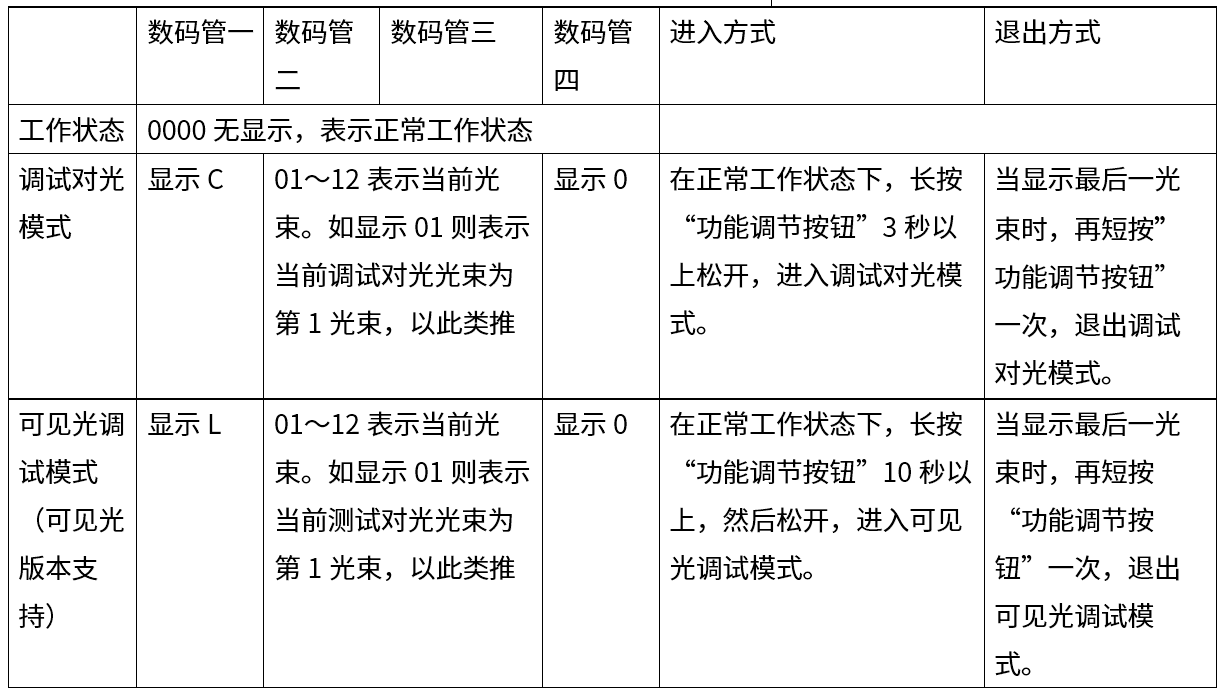

(1)、发射器数码管显示及LED灯说明：

发射器数码管显示：为发射器工作状态或调试对光模式时的参数显示。

注：发射器通电约30分钟后，数码管会自动熄灭，不影响其功能。

发射器LED灯说明：发射器LED灯为按键指示灯（绿灯），同步“功能调节按钮”操作，当按下“功能调节按钮”时，按键指示灯（绿灯）亮。

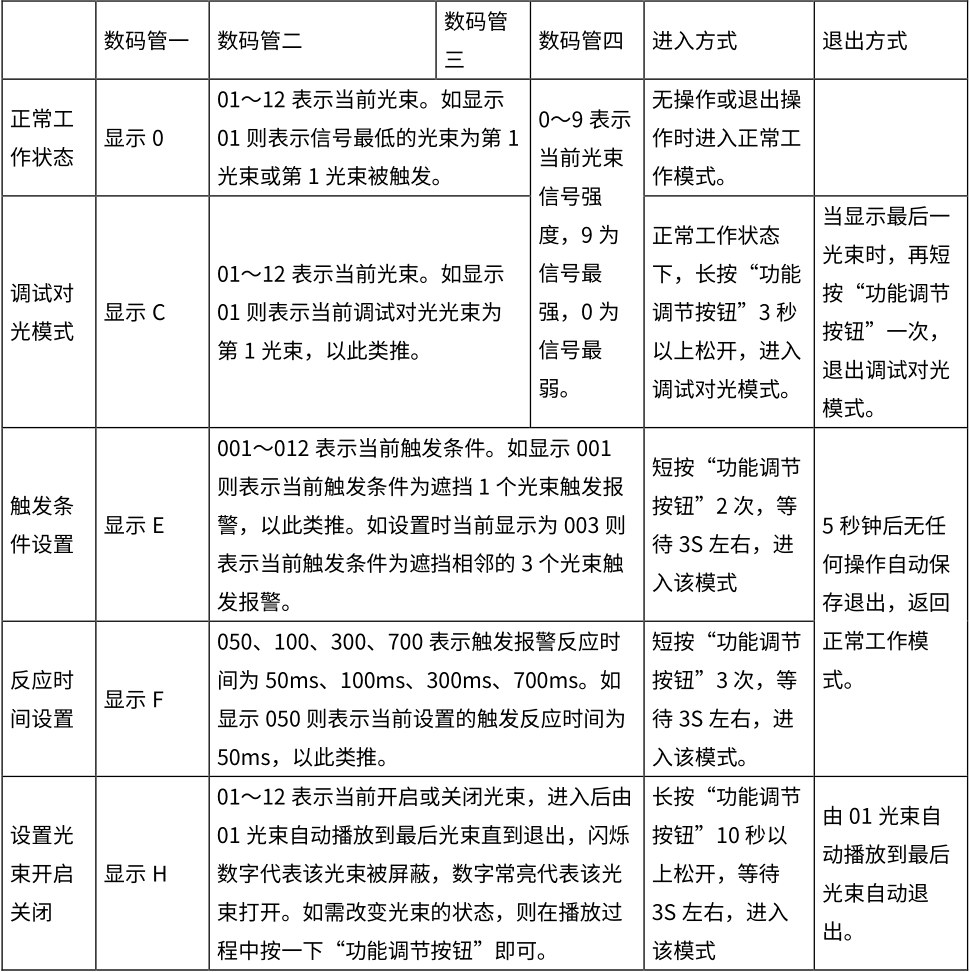

(2)、接收器数码管显示及LED灯说明：

接收器数码管显示：为接收器工作状态、调试对光模式或其它模式等参数显示。

注：接收器通电约30分钟后，数码管会自动熄灭，不影响其功能。若触发报警，数码管再次点亮。

六、接线说明

1、发射器接线

发射器尾线为两芯线：红线为电源正极；黑线为电源负极。

2、接收器接线

接收器尾线为5芯线：红线为电源正极；黑线为电源负极；绿线为信号公共端；蓝线为常闭输出点；黄线为常开输出点；

七、产品安装说明

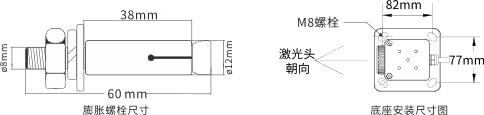

激光对射支持落地、墙顶、支架挂墙等安装方式。安装时，需先确认安装位置，在安装位置做好定位标记，然后在标记处用M12的钻头钻好孔，打上Φ8的膨胀螺丝（膨胀螺栓要求直径为12mm、总长度为60mm，套筒长度为38mm），建议使用304不锈钢材质，最后将激光对射固定好。

1、安装注意事项

请避免在以下场合安装本设备，以保证产品性能:

（1）安装基础不稳定，安装表面不结实。

（2）安装时一定要确保激光发射器与接收器之间没有任何遮挡（如：围墙灯、树枝等）。

（3）需避免空中架线。

2、安装方式

（1）落地安装

先确认安装位置后，在安装位置做好定位标记，然后在定位标记处用M12的钻头钻好孔，打上Φ10的爆炸螺丝，最后激光对射固定好即可。如右图所示：

注意：落地安装时，激光对射发射器与接收器之间不能有任何遮挡。

（2）墙顶安装

先确认安装位置后，在安装位置做好定位标记，然后在定位标记处用M12的钻头钻好孔，打上Φ10的爆炸螺丝，最后将激光对射固定好即可。如右图：

（3）支架安装

先确认安装位置后，在安装位置画好支架安装定位标记，并用M12的钻头钻好孔，打上Φ10的爆炸螺丝后把激光对射安装固定好即可。如右图：

八、激光校准

激光校准需通过激光引导器进行引导，在激光校准的过程中通过激光引导器的声光提示，能够实现快速对光。

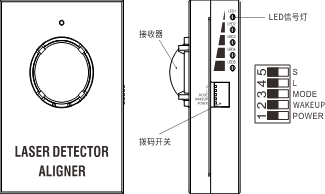

1、激光引导器使用说明

激光引导器是激光对射校准激光的必备工具，在激光对射校准时，它可以辅助调试人员更好的找到激光光源方向，并引导调试人员将激光光源投射到所需位置。

(1) 、LED信号灯显示说明

LED1表示信号（最）弱，LED5表示信号（最）强。

激光引导器接收到激光信号时灯亮，信号越强，LED信号灯亮得越多。

(2)、 蜂鸣器说明

激光引导器的蜂鸣器提示音为短响到连续快响，当信号强度越强时响得越快。

(3)、 拨码说明

激光引导器拨码开关为5位，具体如下：

POWER：为电源开关，拨下为打开，拨上为关闭，默认出厂为关闭；

WAKEUP：为低功耗唤醒模式开关，引导器在2小时内，在没有关闭电源，没有寻光操作，会自动进入低功耗模式；

MODE：为模式拨码开关，拨码拨下去时，为引导器本身；拨码拨上切换为外延长线模式（设计有3米延长线加一个信号模块带蜂鸣器，默认不标配）；

S: 为LED信号灯亮度低开关；

L：为LED信号灯亮度高开关。

2、激光校准说明

激光对射在校准时，需要两个人协同操作方能达到最佳对光效果，对光时一个在发射器端，准备好对讲机、手机或其它通讯设备，一把十字螺丝刀及一把一字螺丝刀（十字螺丝刀用于打开功能调节处密封螺丝及上下、左右光轴调节处的密封螺丝；一字螺丝刀用于调节上下、左右光轴角度），打开各密封螺丝后进入激光校准，具体操作步骤如下：

(1)、进入调试对光模式

可见光版本

先确认激光对射发射器接线无误后通电，待发射器启动完成后，长按“功能调节按钮”10秒以上，然后松开，进入可见光调试对光模式，显示窗口显示为L010，表示第1光束开启可见光（如显示L020则表示第2光束开启可见光,（以此类推，激光对射最多有12个光束，具体操作请结合产品实际的光束）。

不可见光版本

先确认激光对射发射器接线无误后通电，待发射器启动完成后，长按发射器的功能调节按钮3秒以上，发射器进入调试对光模式，显示窗口显示为C010，表示当前为第1光束校准状态（如显示C020则表示当前校准对光光束为第2光束，以此类推，激光对射最多有12个光束，具体操作请结合产品实际的光束）。

(2)、打开激光引导器POWER及BUZZER开关，并同时打开S、L，在发射器3米处正前方，手持激光引导器并将激光引导器的透镜正对发射器校准的光束，按上下、左右的顺序进行移动，当听到蜂鸣器响，同时LED1～5信号灯亮，证明激光引导器接收到发射器发出的激光，蜂鸣器响的快慢及LED1～5信号灯变化代表的是光的中心轴位置与余光的位置，当蜂鸣器声音最快及LED1～5信号灯同时亮时，代表激光引导器此时处于光的中心轴位置，此时为最佳光源。

(3)、确定光源过程后，如发现发射器发射光的方向发生了偏离，请通过通信设备指挥发射器调试人员，调节发射器光轴角度，并告知对方上下或左右方向上的调节角度，如向上调多少、向右调多少等，将光束方向调节到最佳位置。

(4)、完成上一步骤后，再到20米处、30米处或更远的地方重复（2）、（3）步骤操作，直到将发射器光源正确发射到激光对射的接收器。

(5)、执行步测或遮挡测试，并确认报警状态正常。
