LoRa版无线红外电子光栅使用说明书

概述

LoRa无线红外光栅是一款基于LoRa通讯技术的智能报警器，具有待机时间长、功耗低、安装方便等显著优势。如果有非法入侵，触发探测器报警，探测器发送LoRa无线信号给控制端LoRa智能报警主机，LoRa智能报警主机收到报警信号后通过微信、电话及短信等方式及时通知用户。

本产品具有安装调试简单、方便、美观等特点；适用于不便施工布线的机关、学校、别墅、工厂等需要防范盗贼进入的地方，起到周界防范报警作用，能有效保证您的安全，避免财产损失。

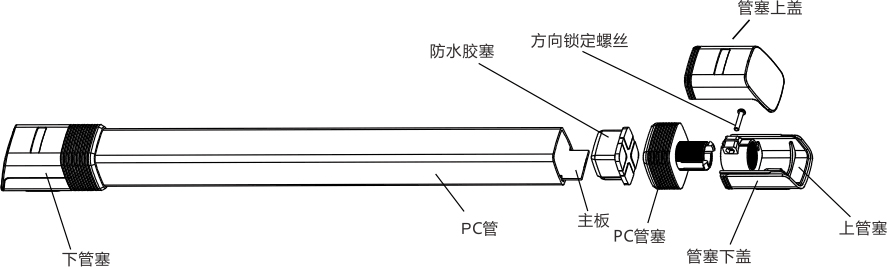

产品结构

产品特性

1、采用LoRa无线通讯技术，远距离传输信号。

2、采用无线设计，开启主动红外新时代。

3、安装简单，一步到位；繁杂的接线布线不复存在！安装更便捷！

4、无线光栅采用超低功耗设计，工作电流低至微安级别。一节电池，3年省心。

5、采用行业领先的信号处理技术和智能模糊逻辑分析技术，智能感知人体信号，减少误报。

6、PC管全密封结构设计，防护等级IP66；

7、纯无线设计，完全避免了雷击损坏和感应雷的干扰；

8、低电提醒功能，电压低于2.9V时会发送低电信号给报警主机。

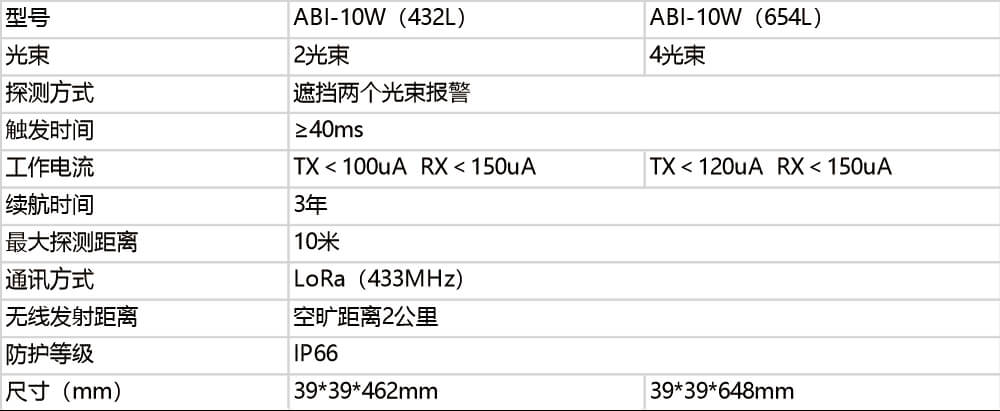

技术参数

功能及操作说明

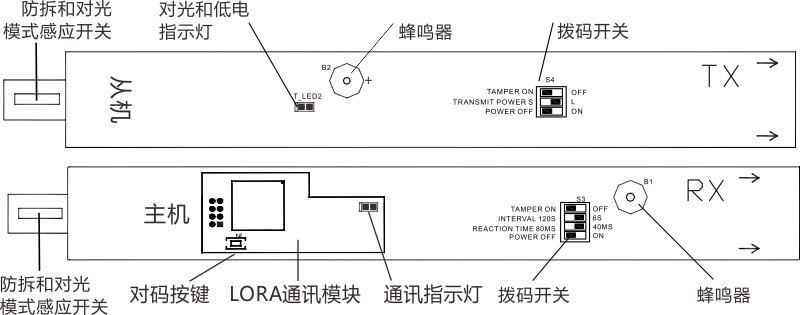

1、LoRa通讯模块指示灯状态说明

无线光栅进入对码状态，绿色指示灯闪烁。

无线光栅报警或者报警恢复时，红色指示灯快闪5下。

2、LoRa通讯模块对码说明

LoRa无线光栅对码方式：无线光栅通电后，长按无线光栅的“LoRa通讯模块对码按键”3秒以上，LoRa通讯模块的“绿色指示灯”闪烁，则代表无线光栅进入对码状态；此时只需要LoRa报警主机进入学习状态，即可与无线光栅进行对码。

若报警主机与无线光栅对码成功，绿色指示灯会立即熄灭；若对码不成功，绿灯保持闪烁状态，持续30秒。

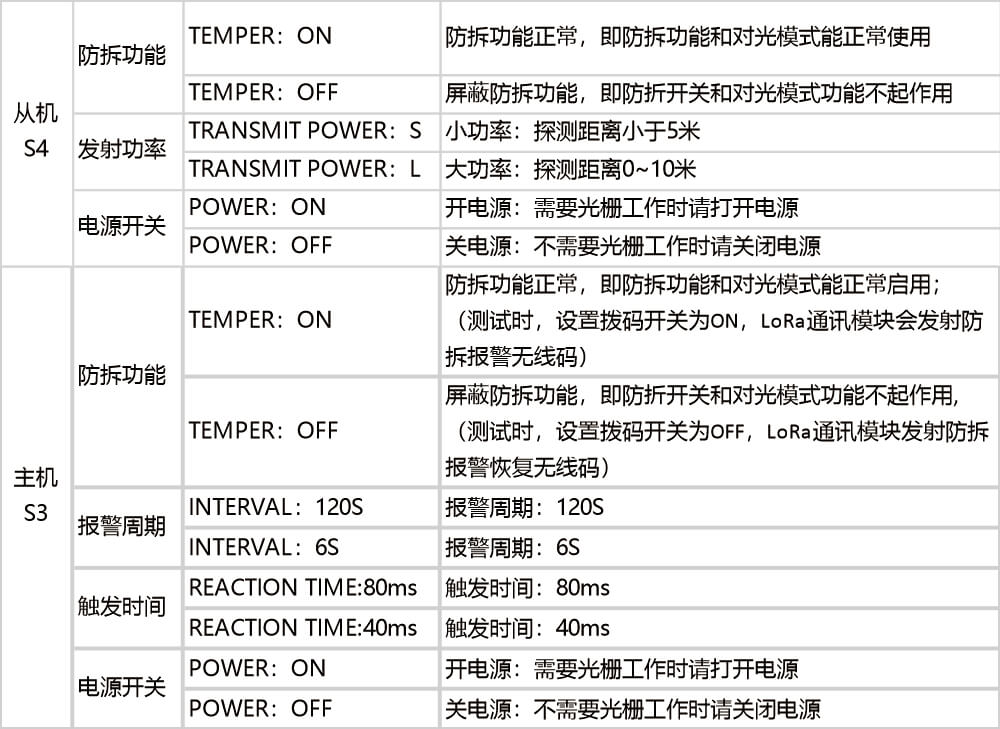

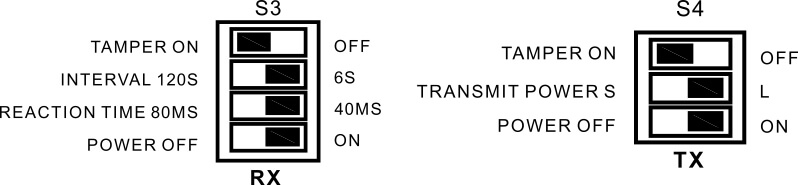

3、拨码开关功能说明

安装及操作说明

1、无线光栅上电说明：

把无线光栅主、从机上管塞和防水胶塞取下，然后再把主、从机电路板拉出，将电源拨码开关（power）拨到on，即打开电源。

2、无线光栅与LoRa报警主机对码说明：

取出无线光栅的主机电路板，长按无线光栅的“LoRa通讯模块对码按键”3秒以上，LoRa通讯模块的“绿色指示灯”闪烁，则代表无线光栅进入对码状态；此时只需要LoRa报警主机进入学习状态，即可与无线光栅进行对码。

3、安装说明：

用∮6钻头在墙上钻好安装孔，钉进胶粒，然后将M4*25的自攻螺钉将上下安装座固定，一对光栅的主机和从机高度要在同一水平面上（注：光栅的方向不能装反，否则会存在进水的风险）。

4、安装注意事项：

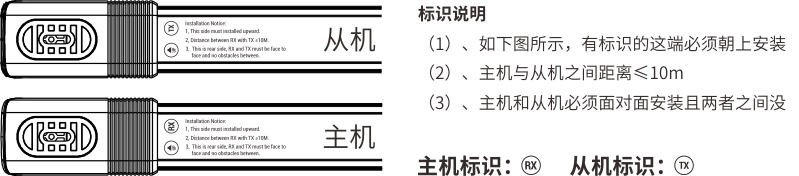

(1)、安装方向请勿装反，防止进水；（背面印有“TX”或“RX”的一端必须朝上安装）

(2)、主机和从机必须面对面安装且两者之间没有障碍物；

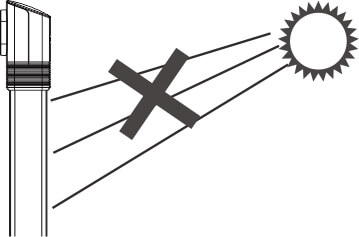

(3)、防止强光照射引起误报，无线光栅主机请勿安装在强光源或阳光直射的地方。安装在灯光或阳光直射的地方，其光线直射产品内部光学装置,可能会导致其损坏。

(4)、两组或多组无线光栅安装使用时，为了避免同频红外信号窜光干扰，请按照以下安装方式进行安装。

堆叠式安装，最多装两组。如下图A

平行式多组安装（背靠背式安装），避免窜光干扰。如下图B

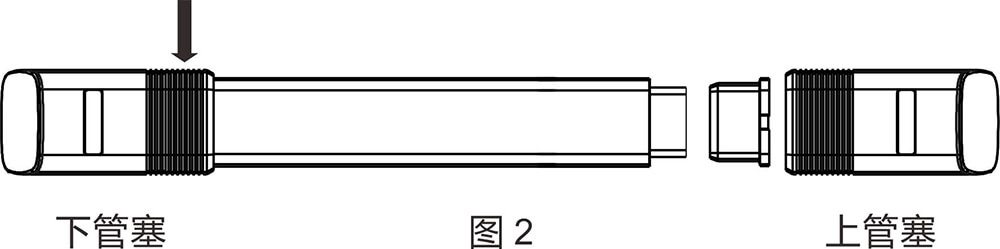

(5)、下方管塞的防水胶塞已用胶水密封，请勿撬动。

5、校准对光说明：

将主、从机都拔出下方管塞上盖，听到4次嘀声，进入对光模式，调节PC管方向。若主、从机没对准，主机蜂鸣器1秒钟响一次，如果1分钟后还没对准，主机自动退出对光模式（装上主机的下管塞上盖，然后再拔出来，主机则再次进入对光模式），进入正常工作状态（6秒发送1次报警信号），光栅从机则需要装回下方管塞上盖才会退出对光模式；若主、从机对准光之后，蜂鸣器不响。

6、对准光之后，拧紧无线光栅上、下方管塞的转向锁定螺丝，装回下方管塞上盖（无线光栅进入正常工作模式），触发无线光栅报警，确保无线光栅能够正常工作，安装调试完成。

7、报警功能测试：遮挡无线光栅，蜂鸣器响，内置LoRa模块发射报警无线码，LoRa报警主机触发报警；

8、防拆功能测试：移除无线光栅主机的下方管塞，蜂鸣器响，内置LoRa模块发射报警无线码，LoRa报警主机触发报警；

常见故障分析及排除

1、无线光栅对不上光

A、确认主机和从机的电源开关已打开。

B、用万用表测试主机和从机的电池电压，确保在2.9V以上， 如果低于2.9V则需更换电池，电池型号：ER14505（容量型）锂亚电池，必须两颗电池同时换掉。

C、确认电路板在装回PC管内时防拆功能没有被屏蔽。

D、检查线路板上安装的透镜支架是否有松动、损坏或透镜掉落等现象。

E、确认电路板在装回PC管内时没有装反。

F、确认主机和从机之间没有遮挡物。

G、确认实际防范距离没有超出产品的探测距离。

2、无线光栅遮挡没反应

A、如果遮档光栅时听不到光栅的蜂鸣器响，请确认主机和从机是否在正常工作状态，检查电源开关是否拨到on。如果无线光栅处于没对上光的状态，无线光栅的蜂鸣器会1秒钟响一次，则需重新校准对光。

B、遮挡无线光栅时能听到光栅的蜂鸣器响，但报警主机接收不到信号，请确认无线光栅和报警主机之间有没有超出无线接收距离，如果超出，请在无线光栅和报警主机中间加LoRa无线中继器。
