产品手册

POE网络主动红外电子光栅使用说明书

2020.11.19

概述

POE网络红外电子光栅是基于TCP/IP网络通讯的周界入侵探测设备,主要用于一些具备TCP/IP网络或光纤通讯的场所。

设备通过TCP/IP向远程监控中心、报警主机(网络通讯主机)、管理平台发送状态信息。报警主机或后端软件平台收到设备的运行状况后,管理人员可及时进行日常维护或故障排查,使POE网络红外入侵报警系统运行更稳定、更可靠、更智能。

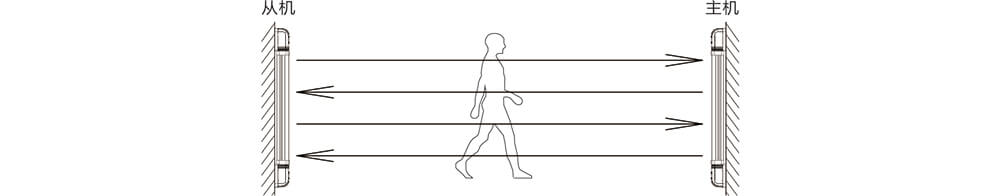

POE网络红外入侵探测器分为主机与从机,主机与从机之间以互射式发射接收工作。当主机与从机之间发射光束被遮断(有物体遮挡)1光束或多光束时探测器发出报警信号

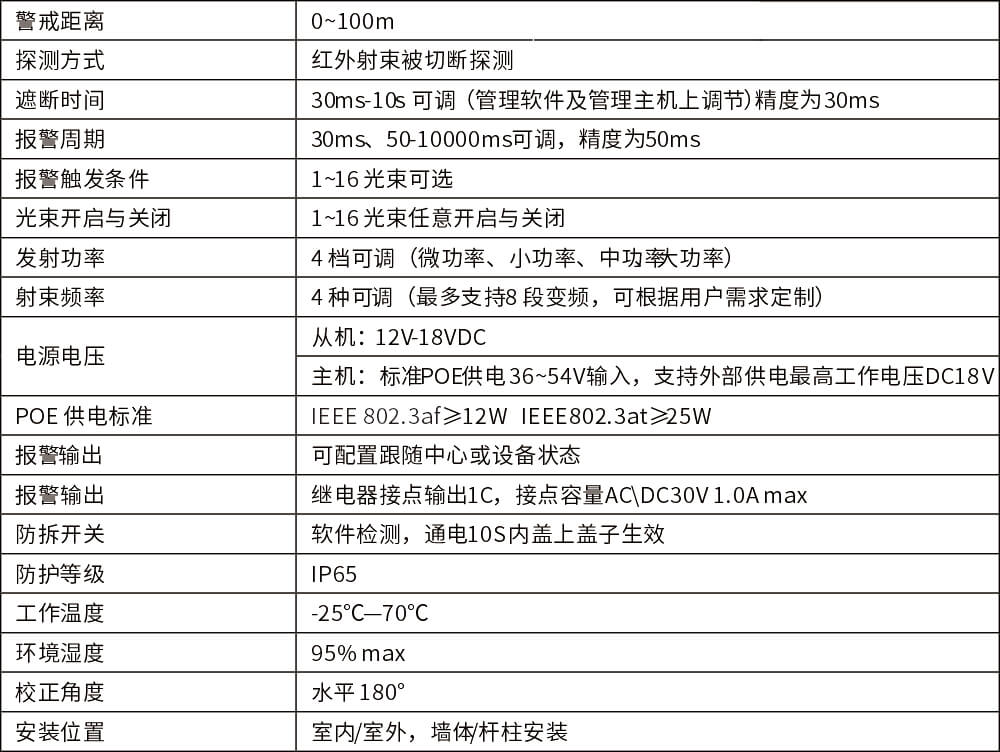

一、技术参数

POE网络主动红外电子光栅使用说明书

二、 产品结构说明

POE网络主动红外电子光栅使用说明书

三、产品使用及配置说明

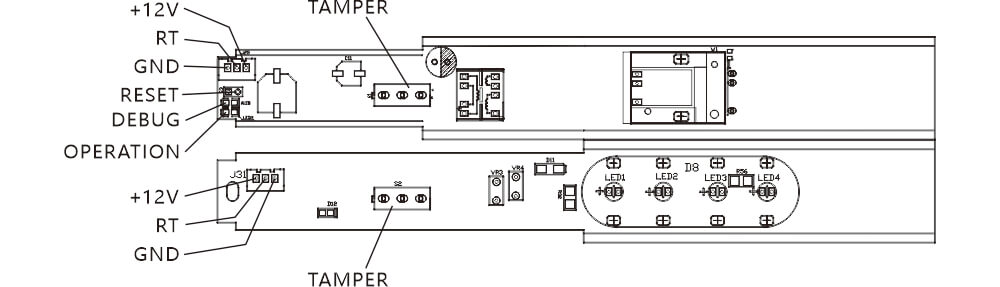

1、光栅主机状态标识说明

POE网络主动红外电子光栅使用说明书

TAMPER:为防拆开关。当设备外壳被打开时报警,若设备上电后10秒内未将外壳盖上,防拆功能自动失效。

+12V:为主机从机电源输入输出正极。POE光栅安装时光栅从机需从光栅主机供电。

GND:为主机从机电源输入输出负极。

RT:为POE光栅主机与从机之间的同步线。POE光栅主机与从机之间必须接上同步线才能正常工作。

RESET:为恢复出厂设置插线帽。将该插线帽插上,重新上电,听到蜂蜜器响嘀声3次,ALED(DEBUG)和LED3(OPERATION)灯快闪后再断开该插线帽并断电重启,即恢复成功。

DEBUG:为调试指示灯。正常状态下该灯慢闪,当设备进入调试模式时该灯每5秒快闪一次(爆闪),辅助调试人员快速找到该设备所在位置。

OPERATION:为设备运行状态指示灯。设备正常启动时慢闪;设备未正常启动时该灯熄灭;设备正常运行

2、蜂鸣器状态说明

工作模式下,光栅报警时蜂鸣器响,如光栅一直报警则蜂鸣器响5秒后停止;

调试模式下,若光栅所有光束对光良好则蜂鸣器不响,如光栅同步线异常则蜂鸣器长响,对光不准时蜂鸣器间断长响。

3、产品接线说明

3.1、尾线

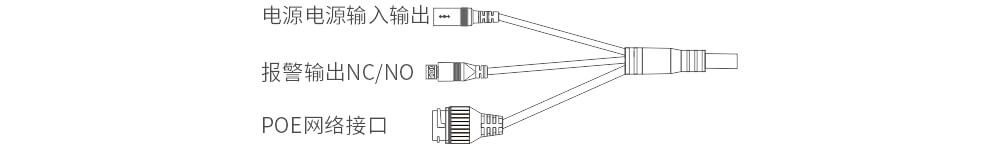

本产品为网络POE供电设备,采用尾线方式外接线,如下图

POE网络主动红外电子光栅使用说明书

POE网络接口:可直接接入带POE功能的交换机中联网使用,也可接入普通路由器或交换机中联网使用(注:当接入普通交换机中时请使用外部供电DC12V电源)。

电源输入输出接口:当接入POE交换机时,该接口输出DC12V1A电源。

报警输出接口:正常状态下该接口为继电器常开(NO)输出,报警时继电器闭合。该接口可用于驱动现场警号或输出联动其它防区设备。

3.2、光栅主机、从机接线说明

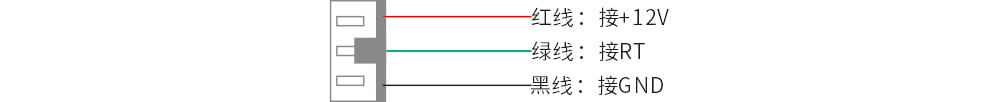

POE光栅主机与从机之间为3P插头外接线方式连接,红色线为电源正极、绿色线为同步线、黑色线为电源负极。如下图

POE网络主动红外电子光栅使用说明书

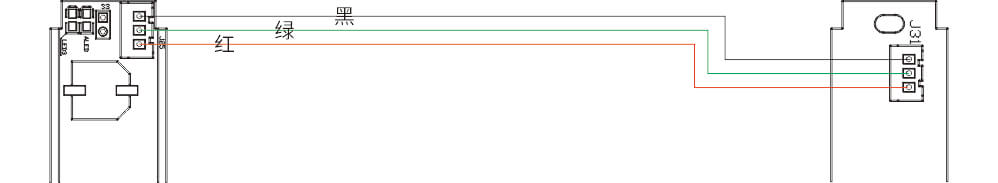

主从机接线方式,如下图

POE网络主动红外电子光栅使用说明书

注:光栅从机如需要单独供电时、输入电压为DC12~18V,注意正负极不能接错。

四、 配置工具的使用说明

进行各项编程设置说明

1、功能码、主码、从码是报警主机编程菜单层次显示的名称。

2、功能码、主码不能修改,只能对从码的编程值进行修改。

3、从码编程值可编辑,选定要修改的从码,点击修改。

1) 默认值:从码出厂设定好的编程值

2)值长度:编程值的长度大小

3)编程值:输入新的编程值

4)递增值:修改下一个从码,其值为编程值+递增值

5)数量:需要修改的从码的数量

6)描述:对一些编程值功能的解释

注意:

每次修改后都需要保存,若提示:“密码错误,断开连接”、“通讯错误,请重启设备”和“接听端口被占用”,请查看编程密码是否正确、UDP端口号是否被其他软件占用,查看是否重复打开了配置工具。

打开软件时,若提醒 “数据被破坏或者配置文件不存在”,请查看软件与配置文件在同一文件夹。配置数据文件名是否改变。

说明:

编程密码默认为 123456,若忘记密码,可恢复出厂设置。

1、设备启动完成后,打开软件,点击“智能搜寻设备”-“搜寻”,点击对应的设备,输入“密码”,点击“编程开始”。

POE网络主动红外电子光栅使用说明书

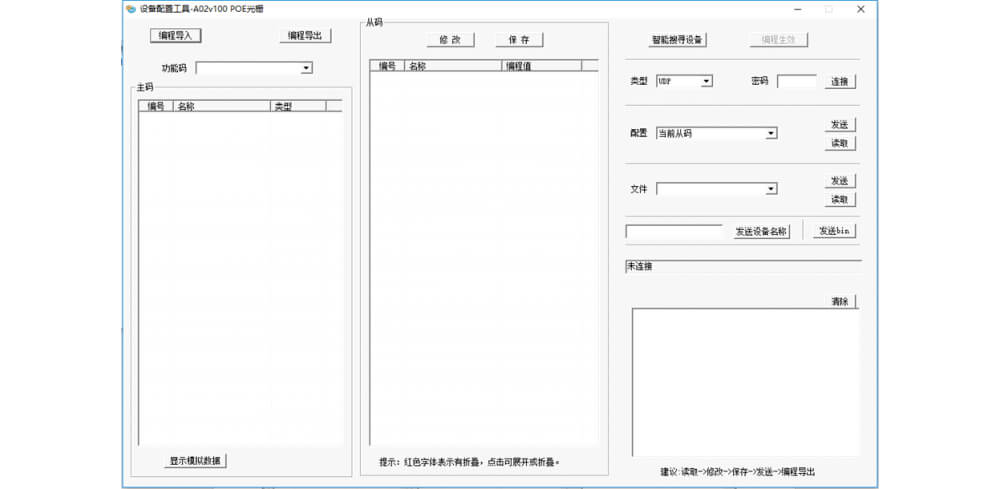

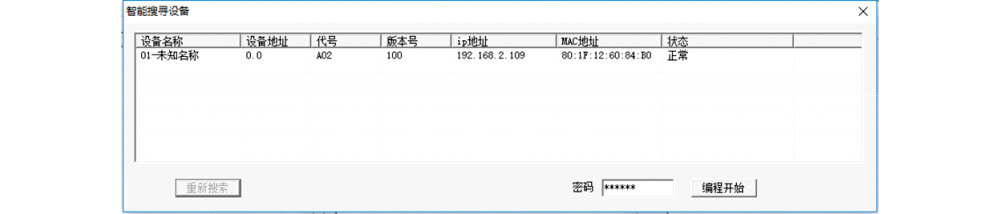

搜索窗口

POE网络主动红外电子光栅使用说明书

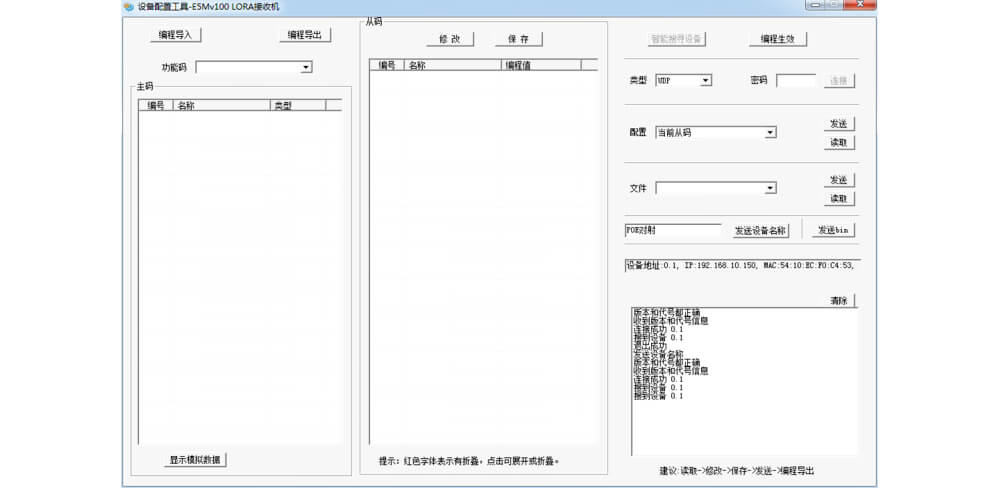

连接成功后显示如右图

POE网络主动红外电子光栅使用说明书

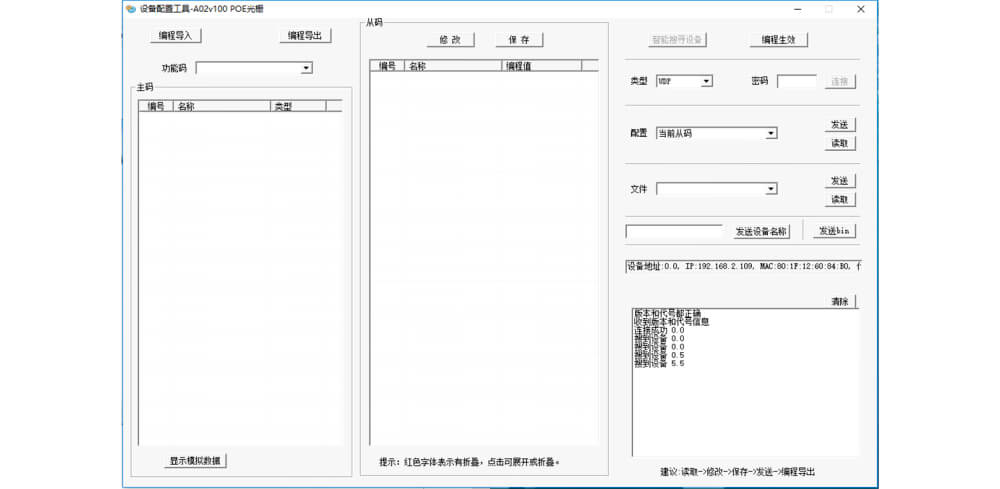

注意:连接后一定要确认是否有连接成功的信息确认,信息如下状态,如无该信息显示或是显示其它状态信息表示该设备未正常连接或是所连接设备不是POE光栅。

POE网络主动红外电子光栅使用说明书

2、进入编程界面,可进行对应的编程项修改、保存、读取、查询、编程等操作。通过软件可查询到模块的布撤防状态、防区是否触发,防区是否报警、输出的状态、模块与中心的通讯状态、设备状态等等,如完成编程或查询后,点击“编程生效”退出。

POE网络主动红外电子光栅使用说明书

3、编程举例,把“中心IP地址”修改为192.168.1.123。

(1)在功能码下拉中选中“2-.IP设置”,再在主码中选中“3 中心IP地址”,再选中从码中的“中心1 Ip地址”,点击修改,如下图所示。

POE网络主动红外电子光栅使用说明书

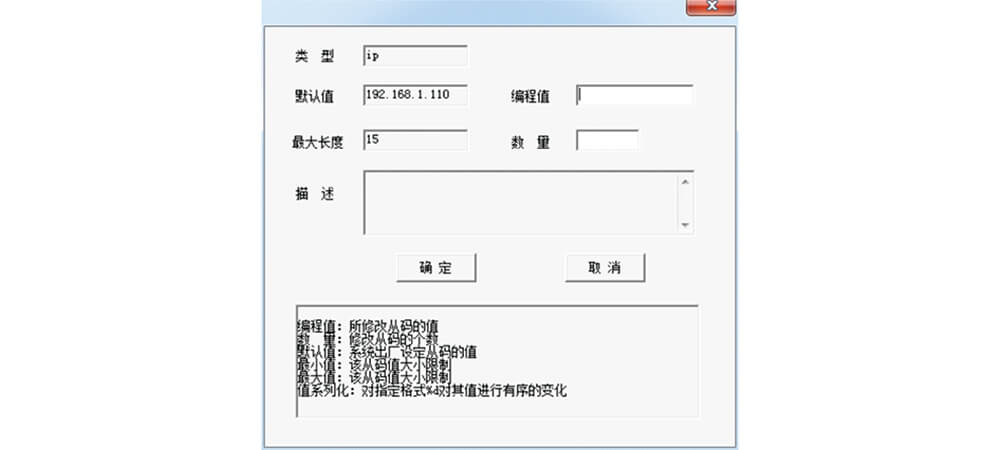

(2)在编程值中填入“192.168.1.123”,数量为1(数量为要修改的从码数量,从当前从码开始往下数多少个为修改的编程值,默认输入1即可),点击确定。再点击主界面的“保存”。

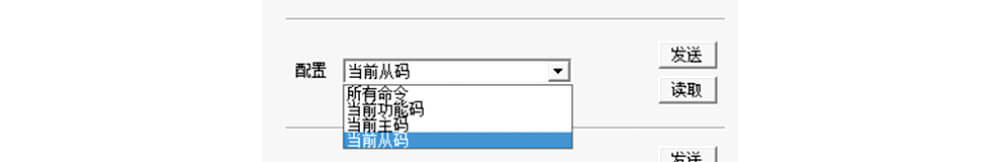

(3)在主界面的“配置”-“范围”中选中“当前从码”,如下图。

POE网络主动红外电子光栅使用说明书

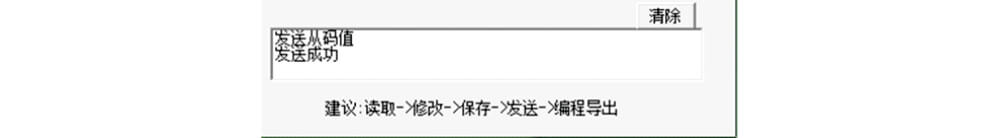

(4)完成上述操作后,点击“发送编程命令”,即可完成编程。此时状态处会显示如下图。

POE网络主动红外电子光栅使用说明书

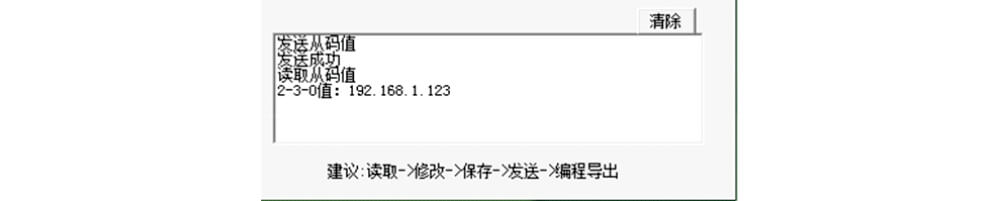

(5)上述操作已完成对“中心IP地址”的编程,此时用户可点击“读取编程值”来检验是否配置正确。查询如下图所示。

POE网络主动红外电子光栅使用说明书

(6)编程完成后,用户点击“编程生效”让设备重启,此时设备将会更新配置数据,采用新的配置运行

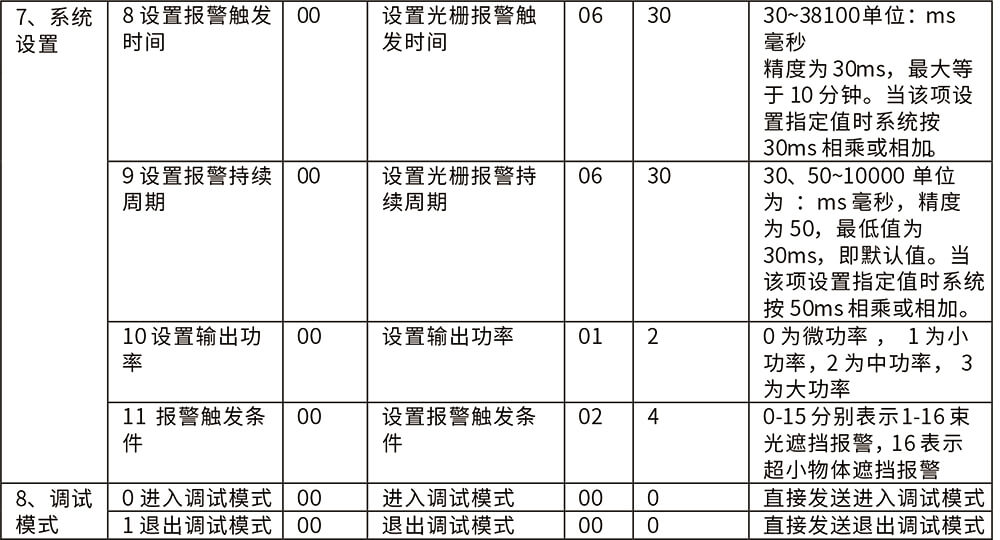

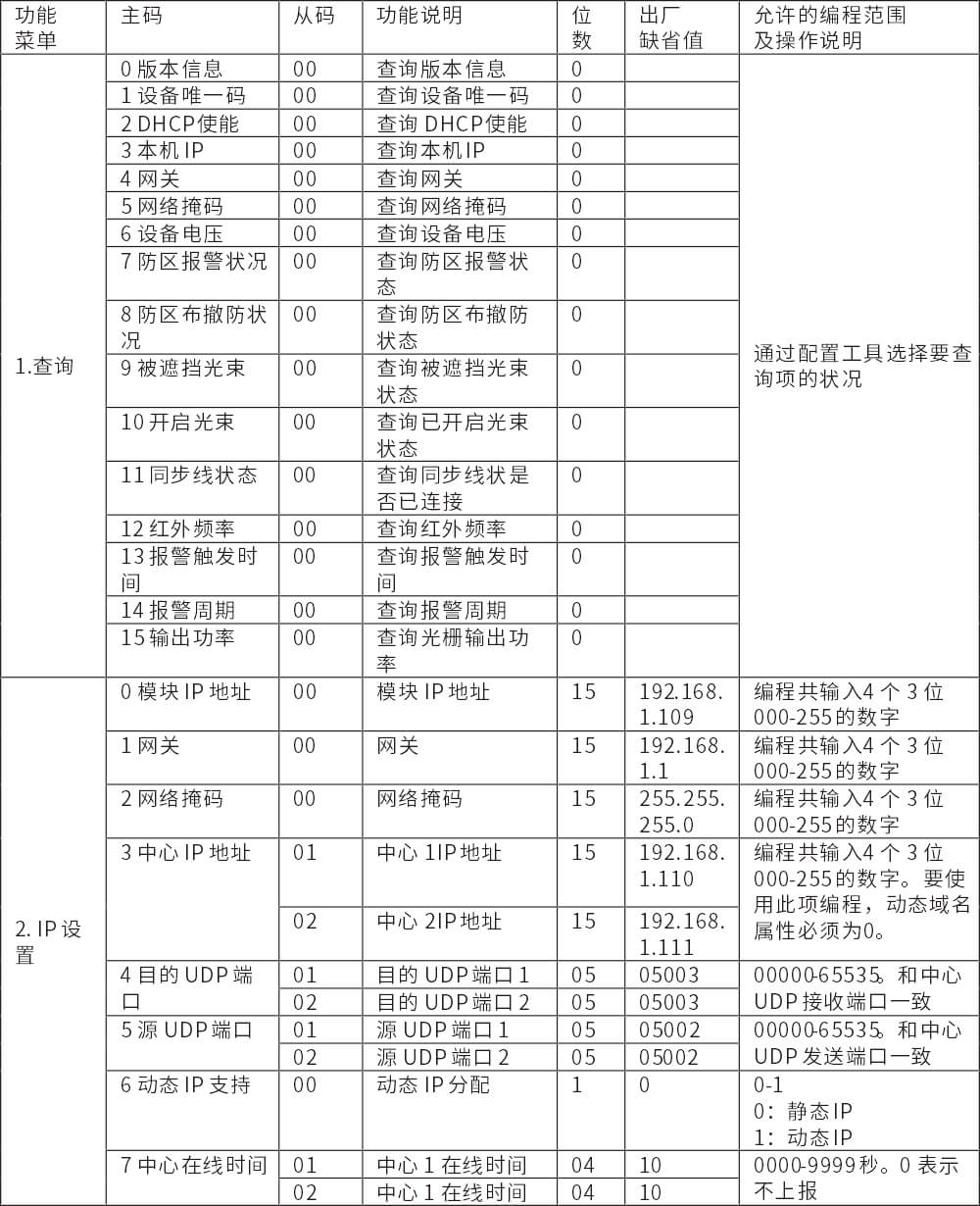

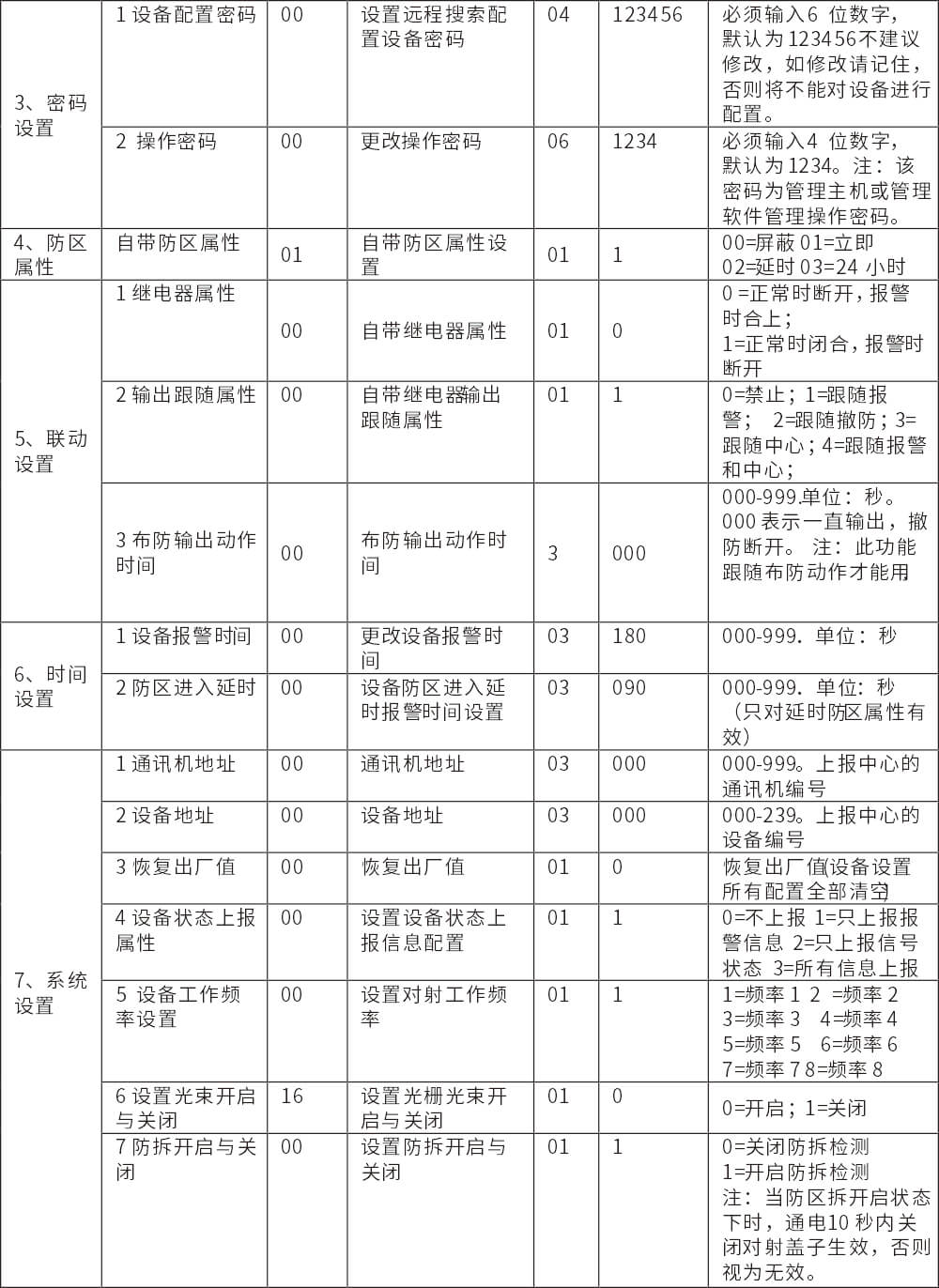

编程项说明

POE网络主动红外电子光栅使用说明书

POE网络主动红外电子光栅使用说明书

POE网络主动红外电子光栅使用说明书

五、安装说明

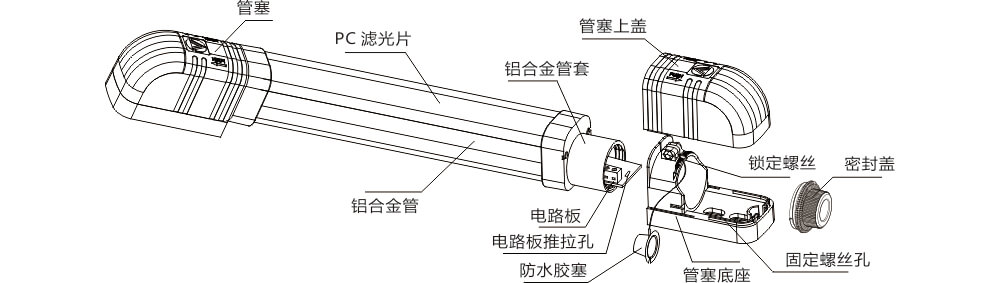

1、用手抓住管塞上盖向后拉打开上盖

POE网络主动红外电子光栅使用说明书

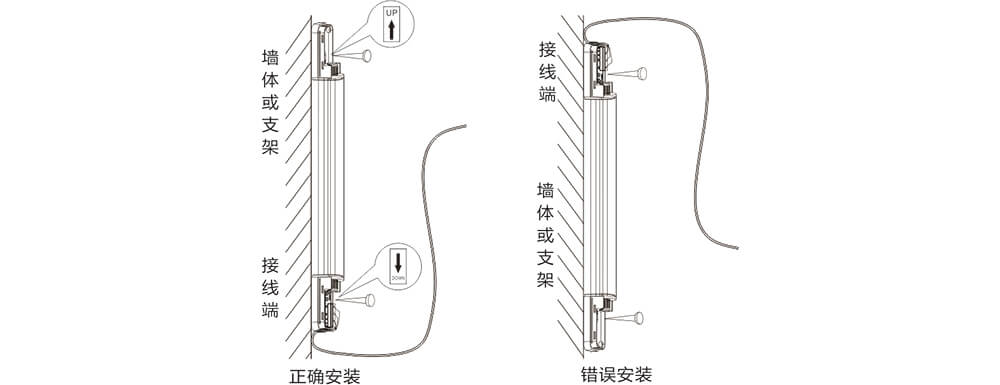

2、用∮6钻头在墙上钻好安装孔,钉进塑胶往,装上螺钉套筒,然后将M4*25的自攻螺钉将上下安装座固定(下图),一对光栅的主机和从机高度要在同一水平面上,并且要垂直于地面,注意:红外光栅有接线端的一端在下方,另一端在上方,否则会产生漏水现象。

POE网络主动红外电子光栅使用说明书

注意:

1、室外安装时接线端必须朝下安装!

2、达在同一直线上或者同一平面上)安装了多对光栅使用时,必须在配置工具或管理软件上配置将每一对光栅的频率交错使用,POE光栅频率最多为8组。

3、对光说明

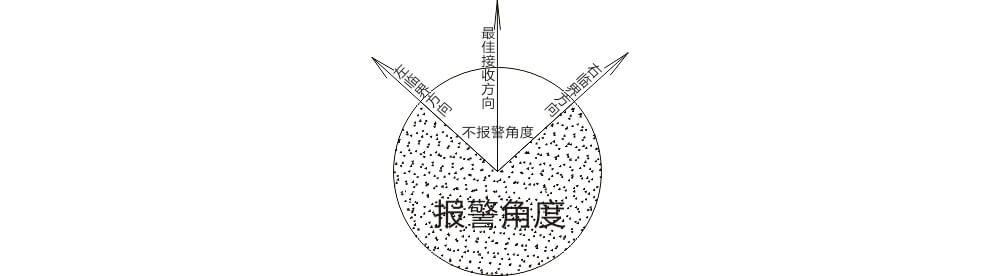

3.1、目测调整红外光栅的主机和从机对准,接通POE网线,在电脑配置工具中将POE光栅进入到调试模式后(详见配置说明章节),左右慢慢的旋转光栅主机或从机,当蜂鸣器不响说明光栅已对准,但是一般情况下把光栅主机慢慢左旋转到刚好报警的位置(左临界方向),然后再慢慢地把光栅主机右旋转到刚好报警的位置(右临界方向),最后把光栅调到这两个位置的夹角平分线的位置(最佳接收方向)。

POE网络主动红外电子光栅使用说明书

3.2、确认光栅对光完成后,拧紧红外光栅上/下管塞的转向锁定螺丝,然后再用硅胶防水塞把线套住塞紧在密封盖上,最后盖上管塞上盖;

3.3、检查红外光栅功能是否正常,遮挡红外光栅,红外光栅的主机蜂鸣器响,管理软件中显示所有光束全部无遮挡则表示工作正常(如下图)。

POE网络主动红外电子光栅使用说明书

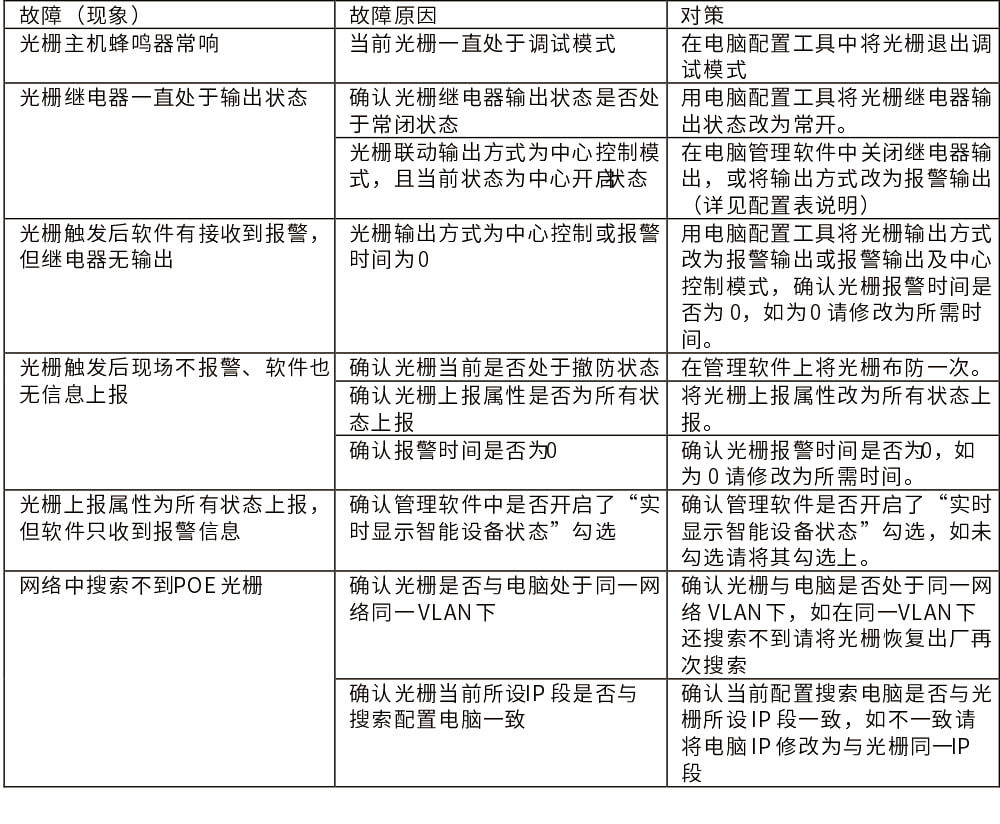

六、常见故障分析及排除

POE网络主动红外电子光栅使用说明书
